Модельный ряд Eurotherm 6.5 10 15 20 30 50

Промышленные водогрейные котлы

Водогрейные жаротрубные и водотрубные котлы

Технические характеристики

Теплопроизводительность ном. 50 / 58.2 bar / МВт
Диапазон регулирования 30...100 %
Давление рачетное воды на входе в котёл 1,6 МПа
Давление рабочее воды на выходе из котла 1,35 МПа
Гидравлическое сопротивление 0.155 МПа
Водяной объём котла 15.5 м3
Tемпература воды на входе в котел 70 °C
Tемпература воды на выходе из котла 150 °C
Расход воды через котел 620 т/час
КПД, не менее (природный газ) 93.59 %
Расход топлива (природный газ) 6203 м3/час
Температура уходящих газов (природный газ) 148 °C
Габариты котла:
Длина - L 12010 мм
Ширина - B 5750 мм
Высота - H 8515 мм
Масса котла без воды 56150 кг

Таблица сводных технических характеристик

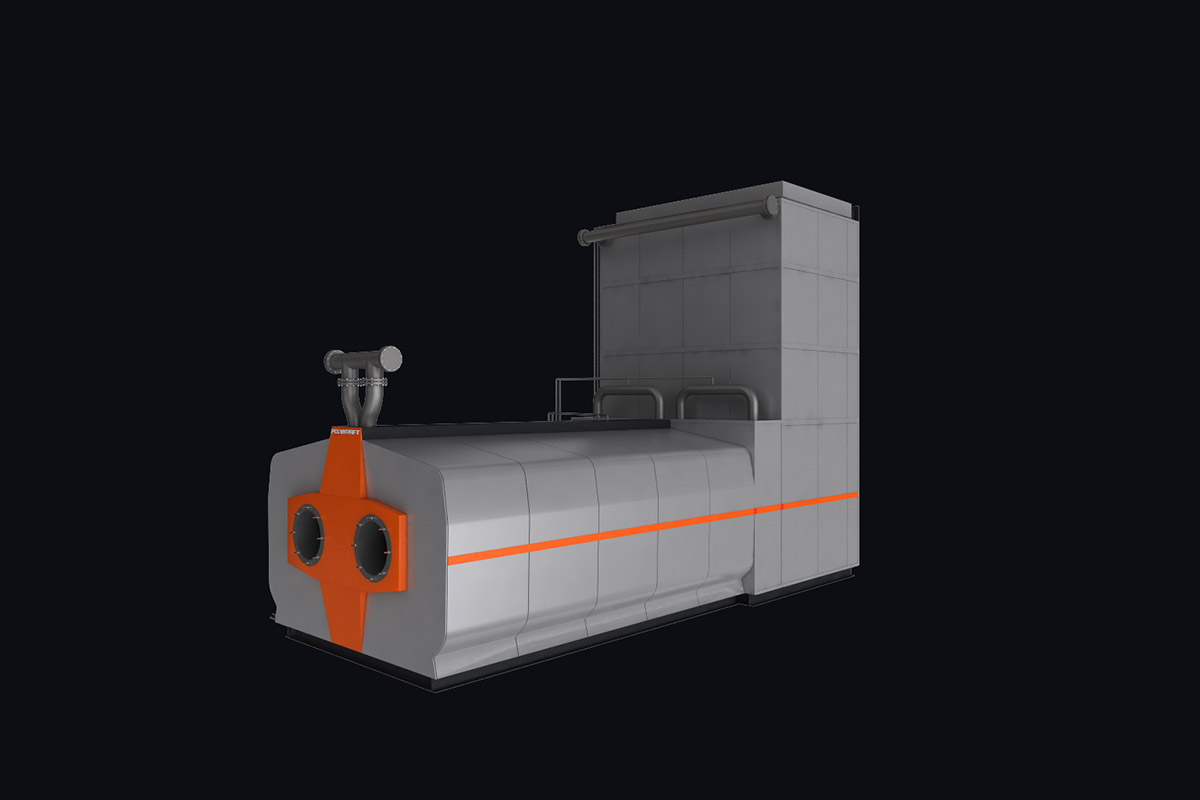

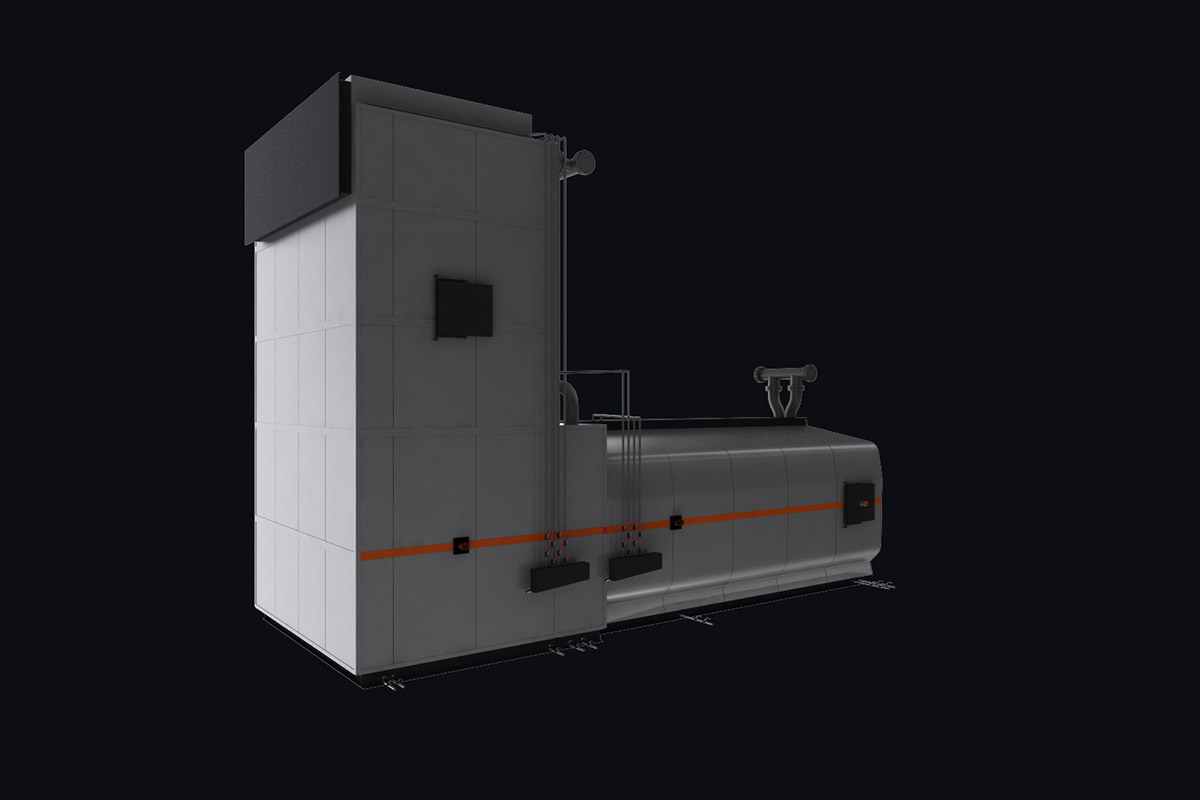

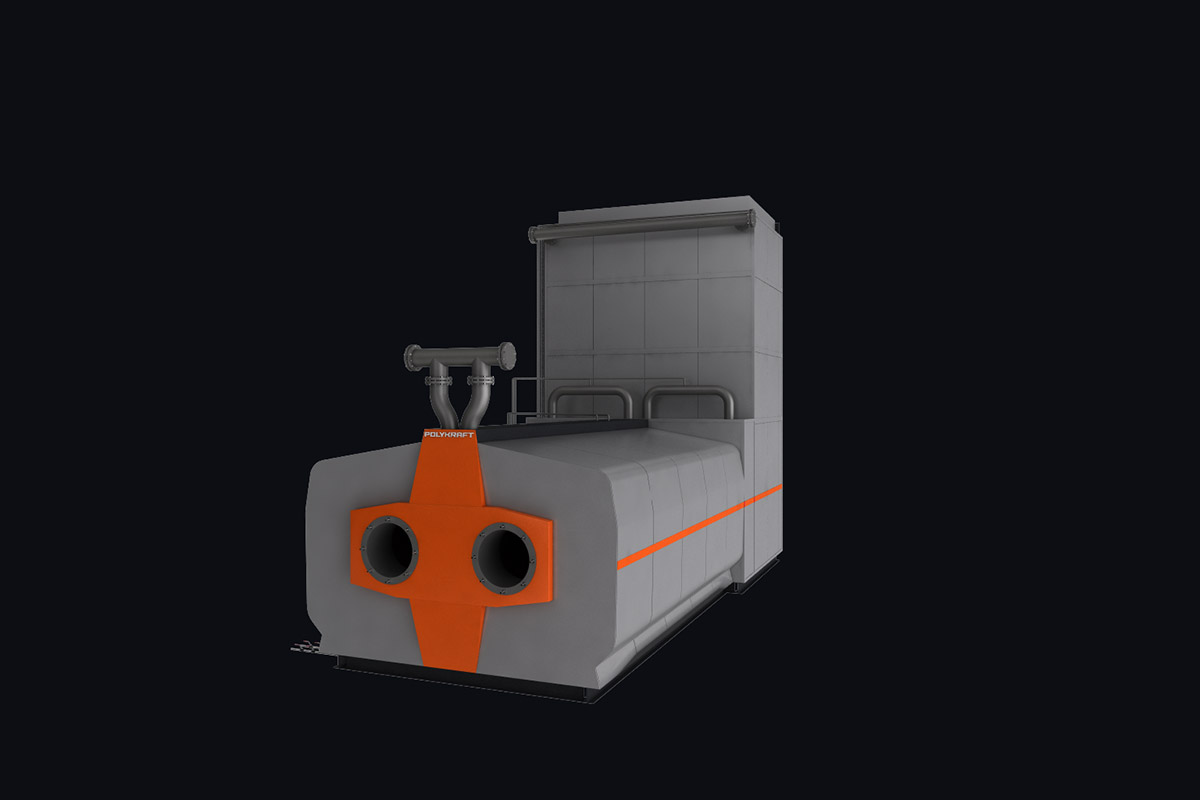

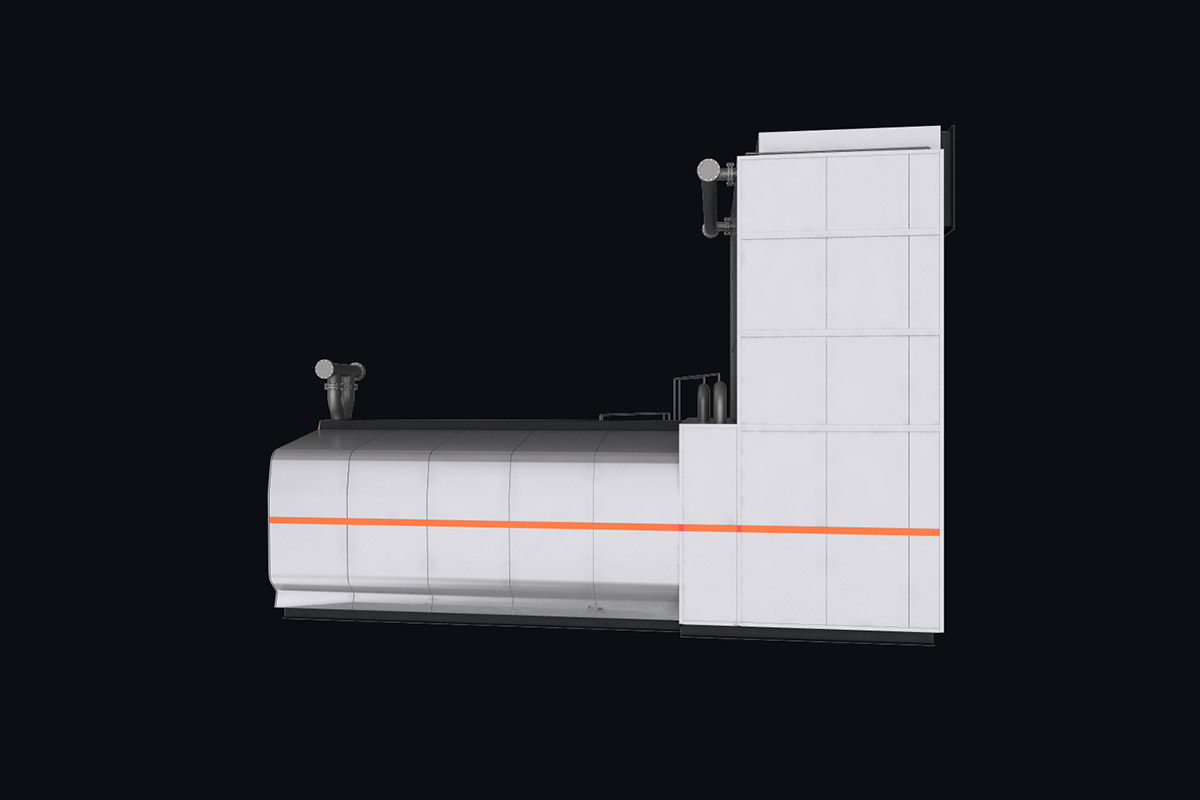

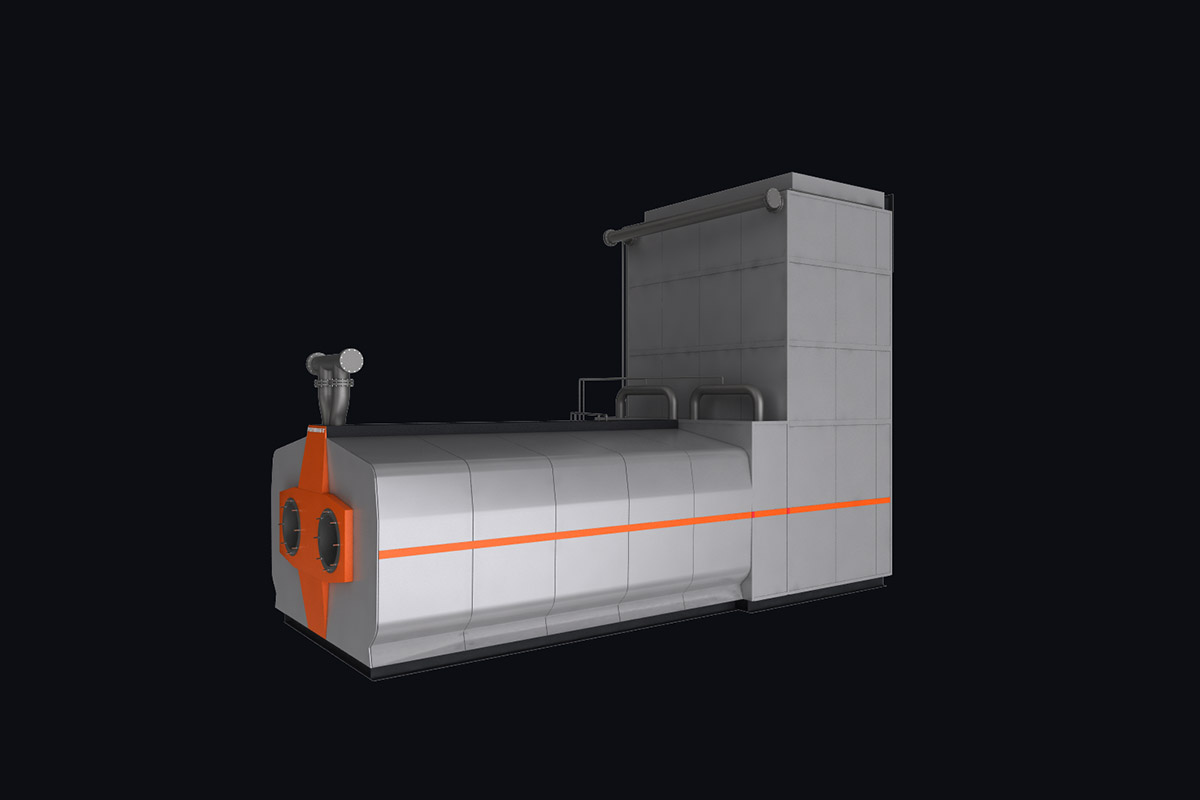

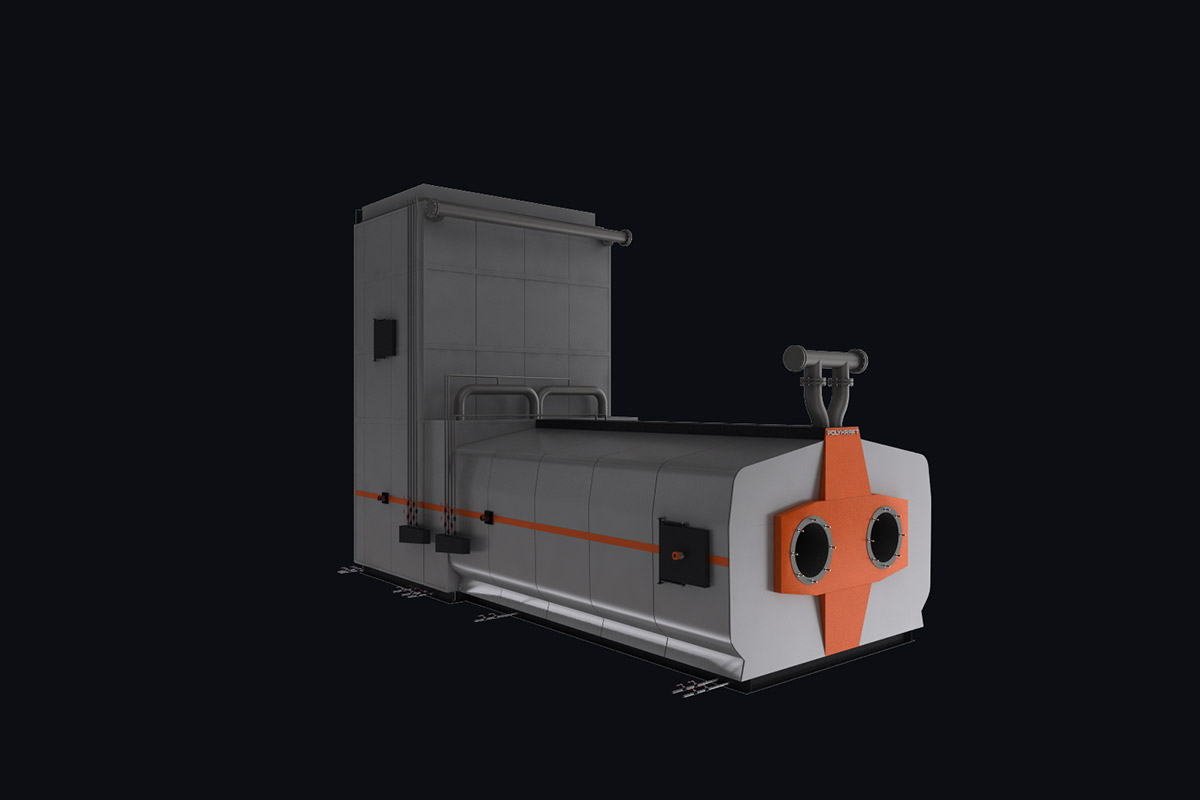

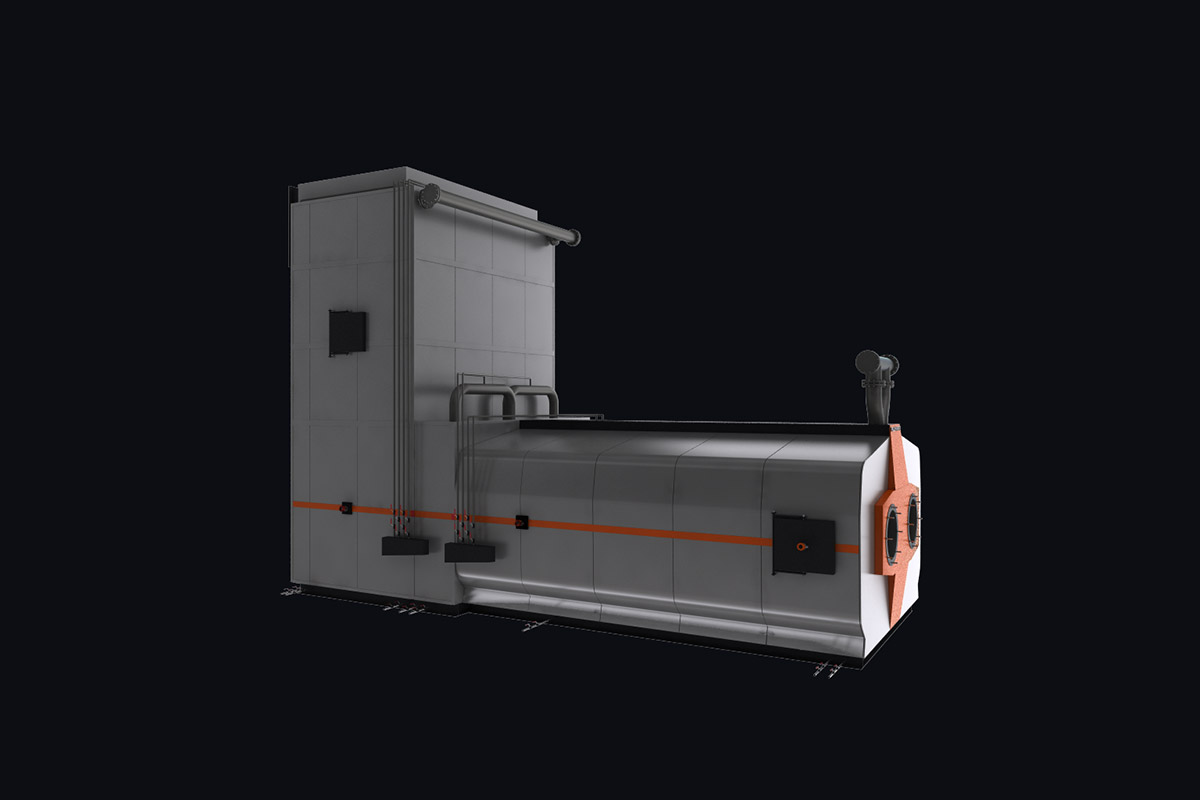

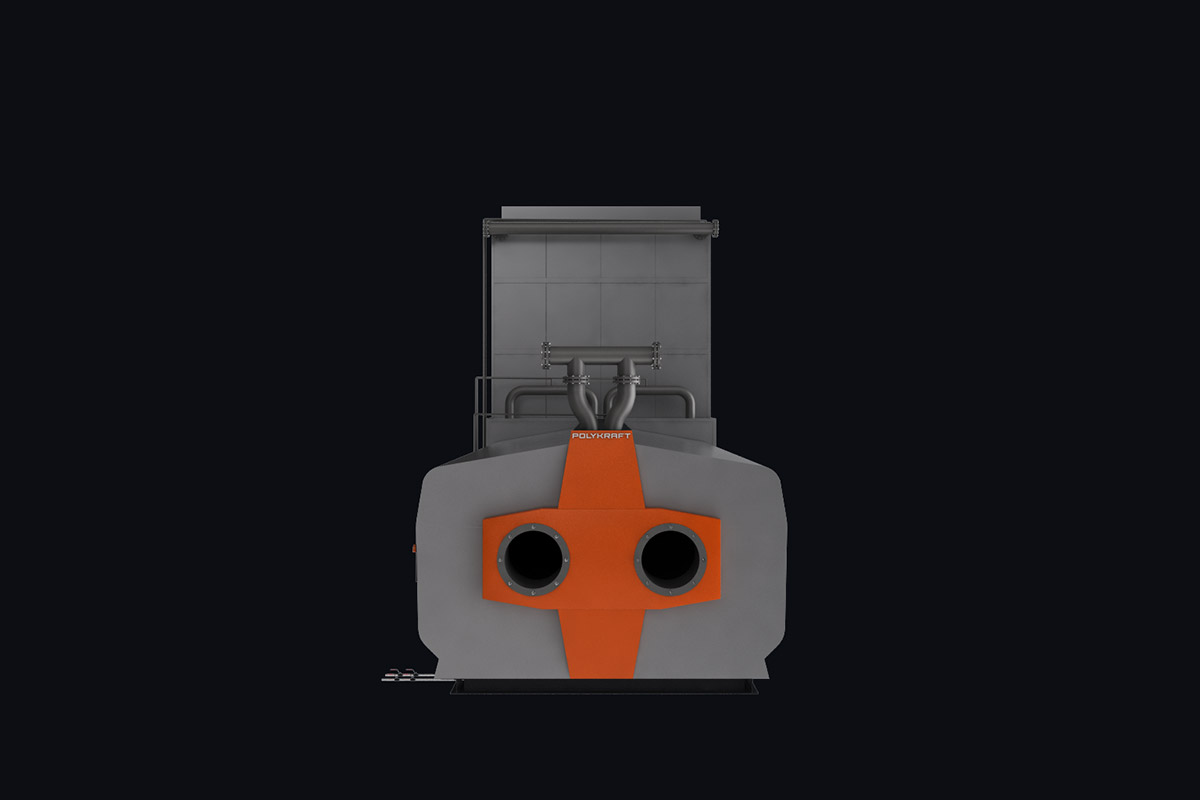

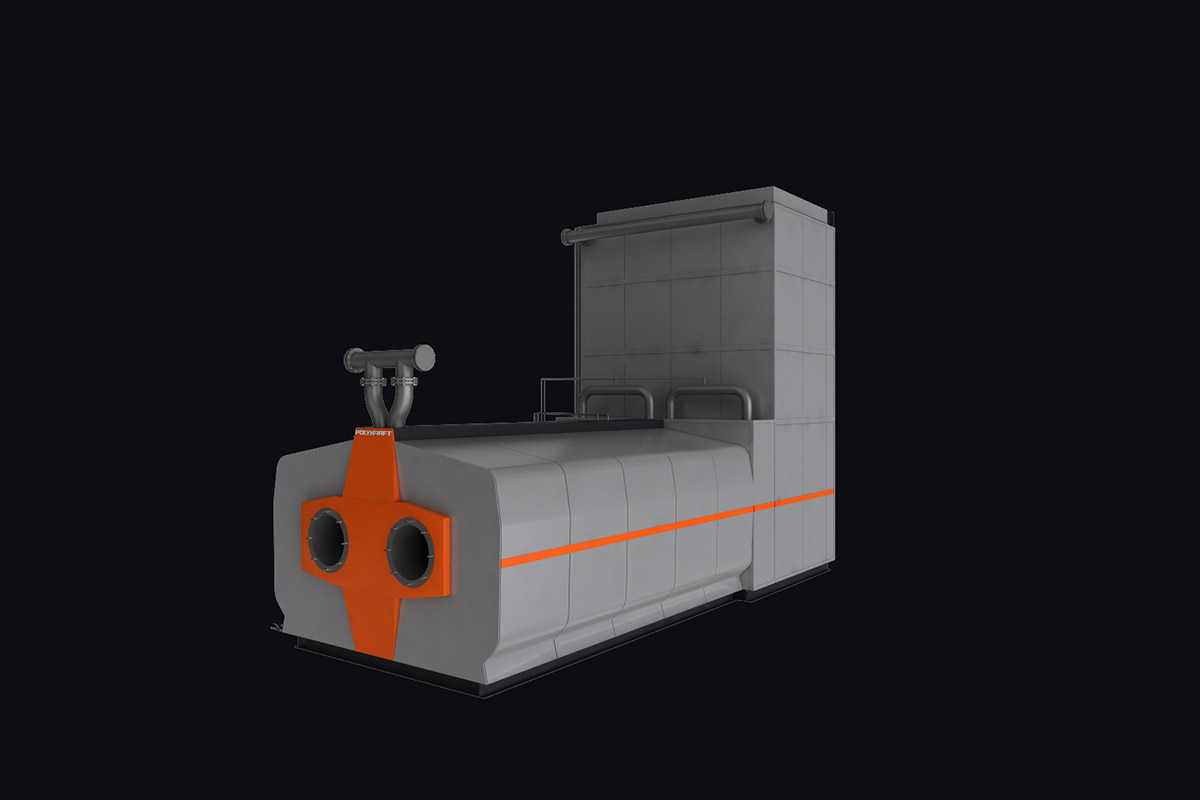

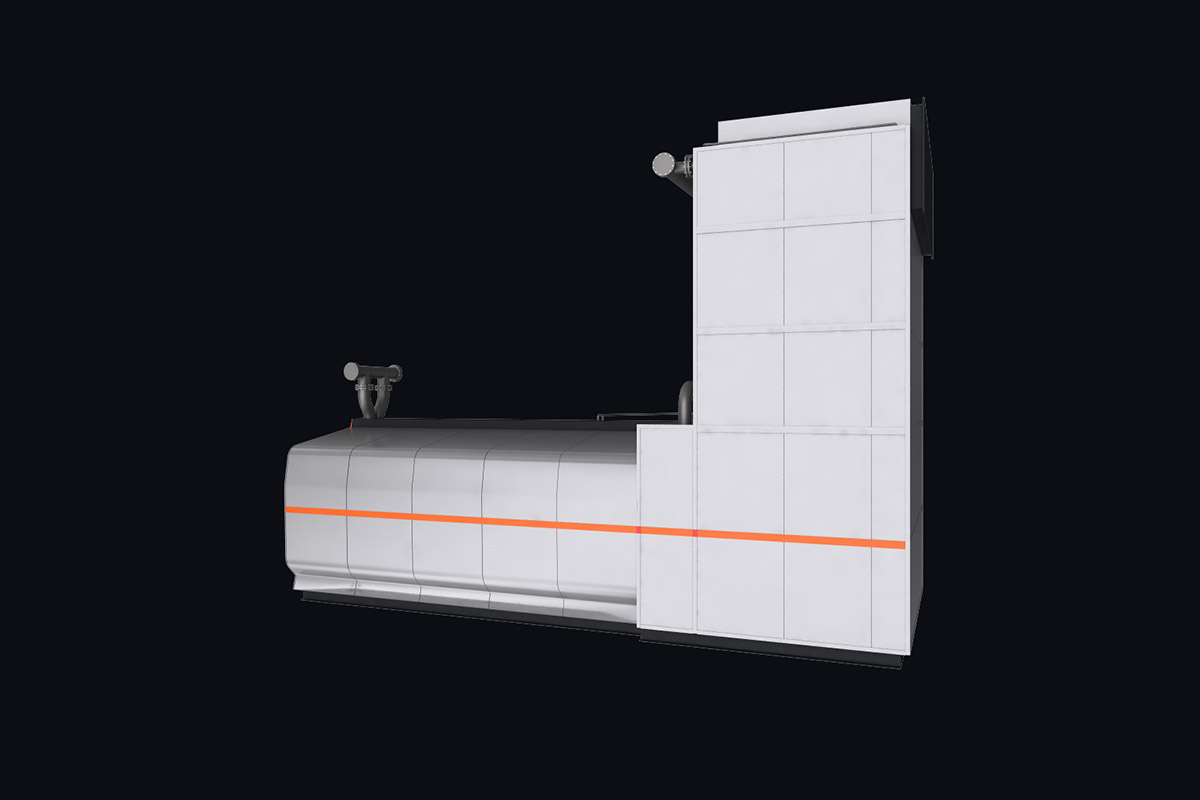

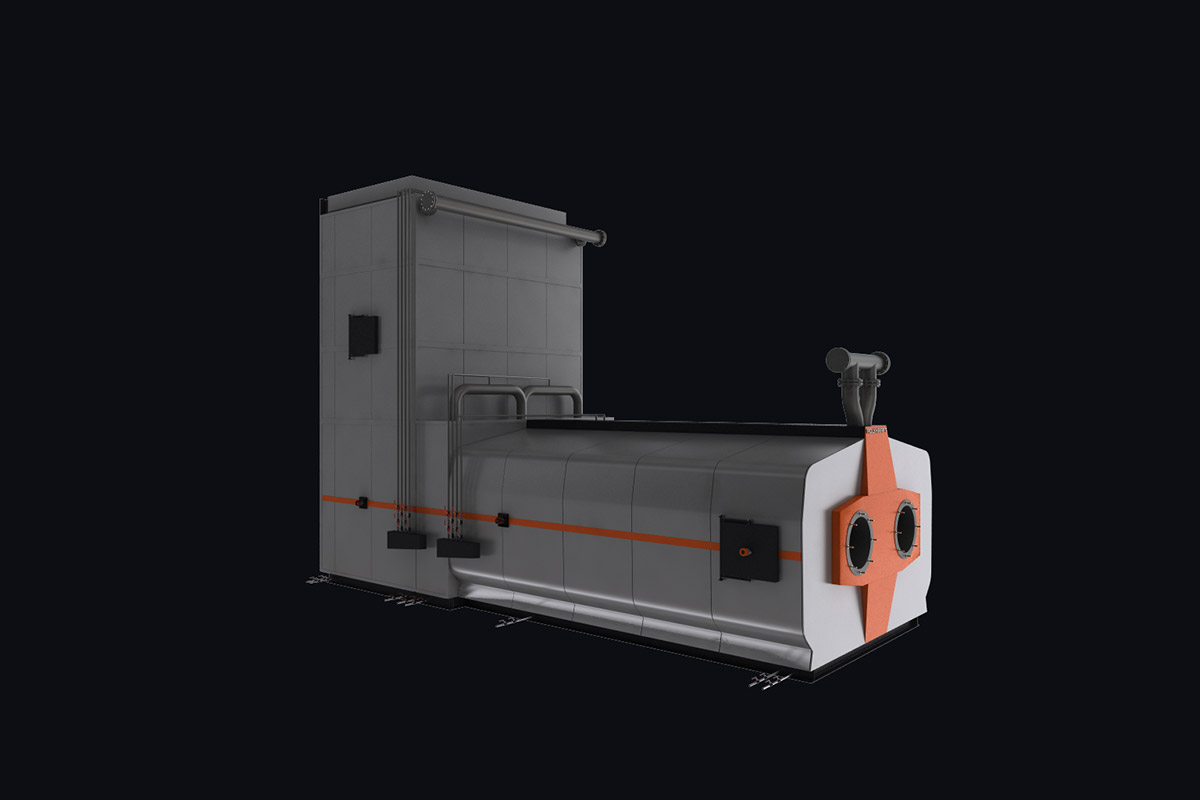

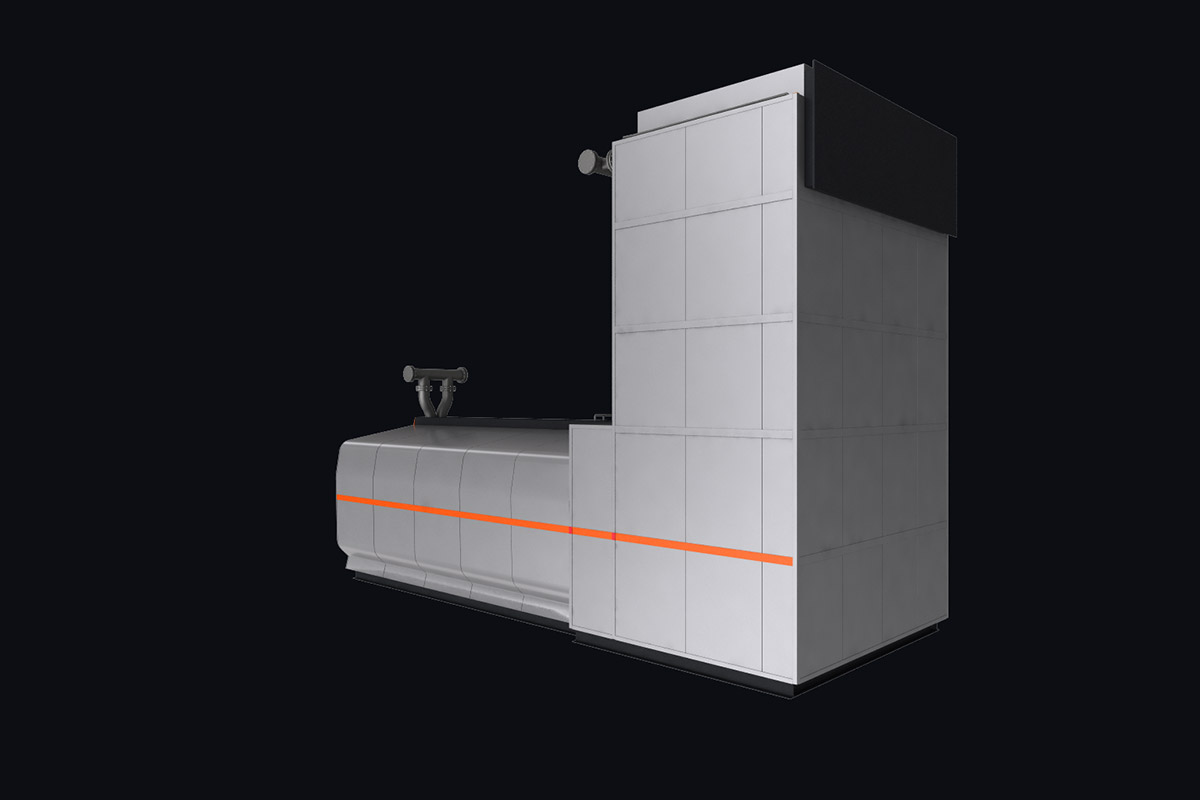

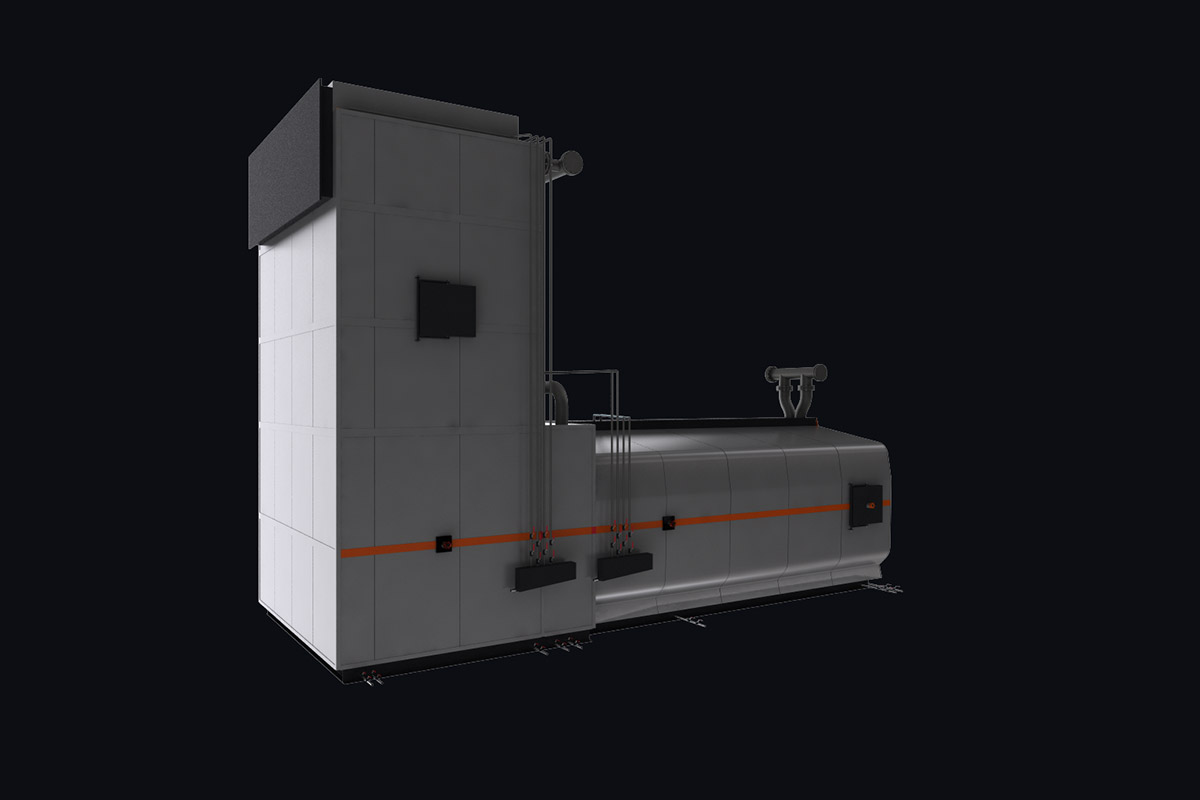

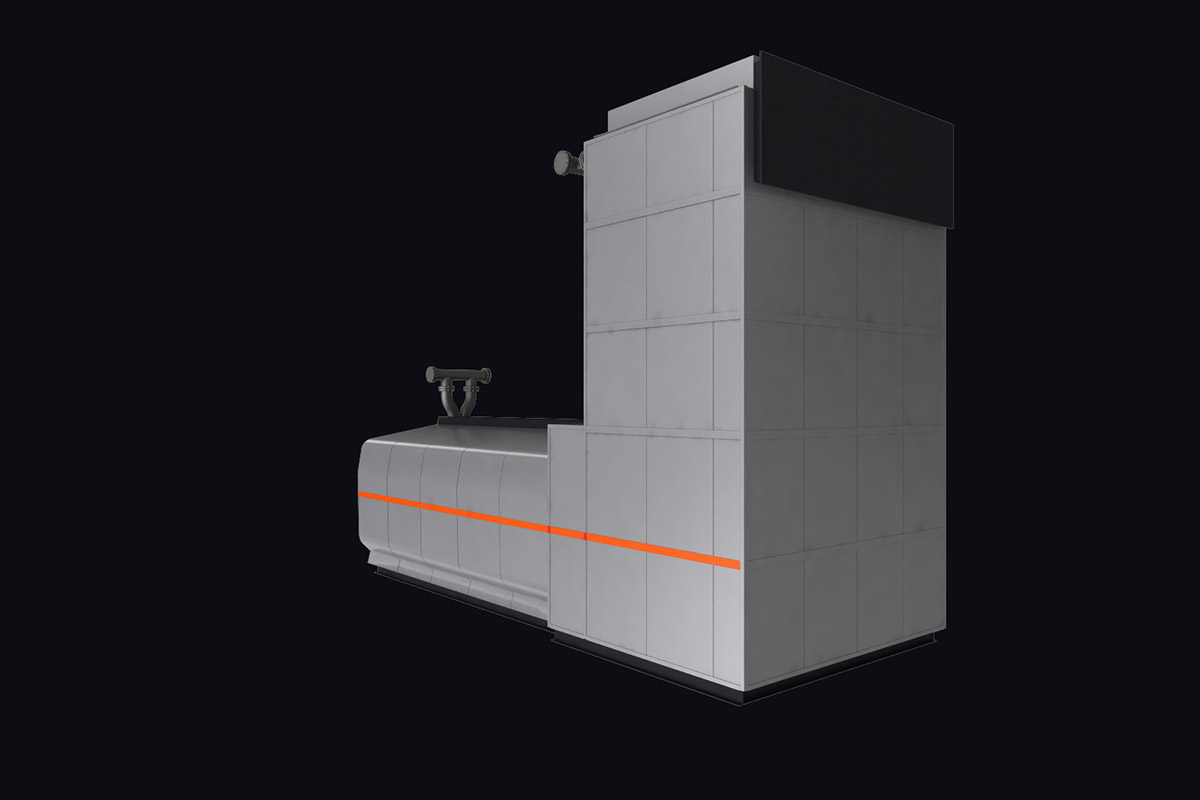

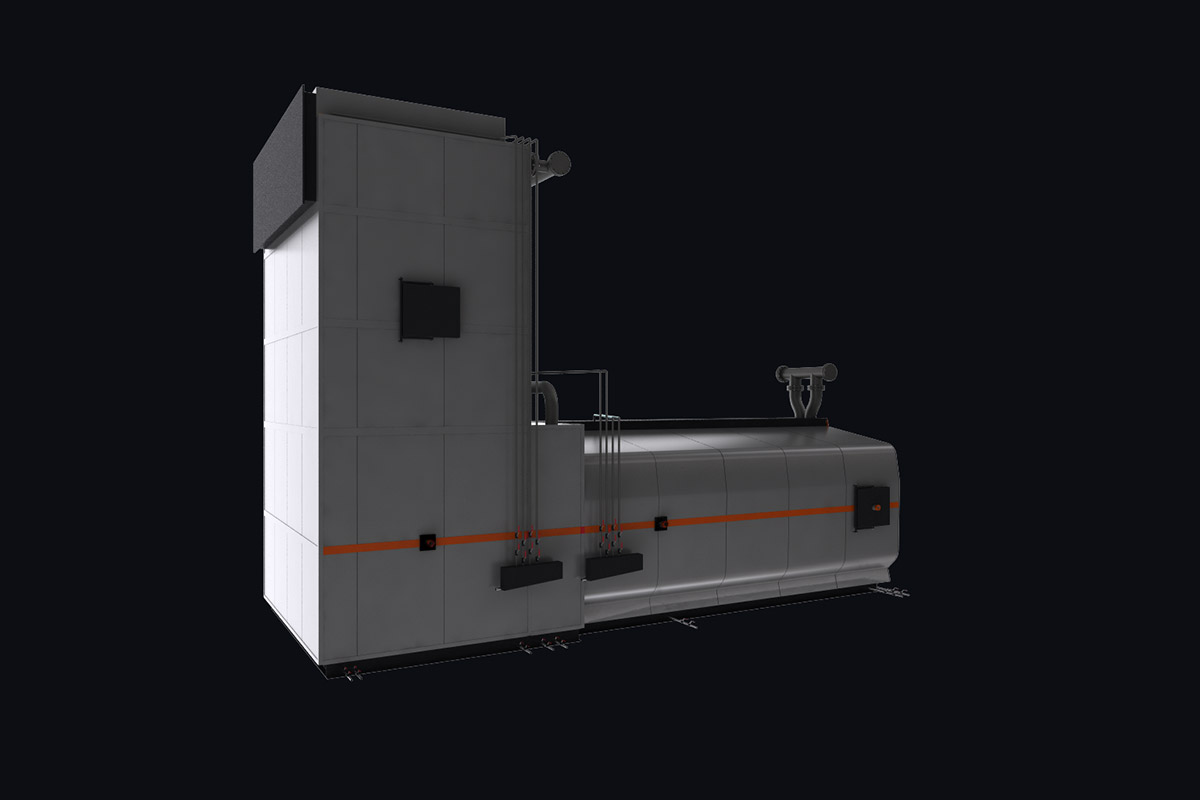

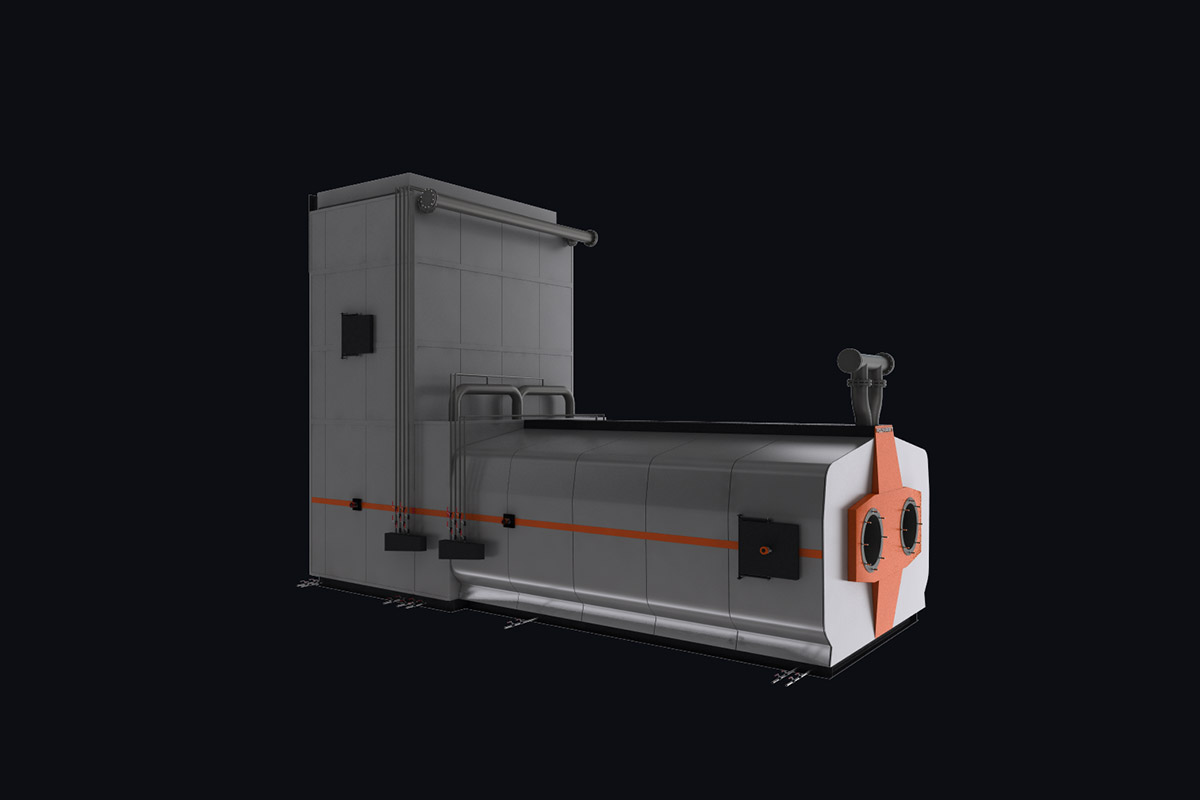

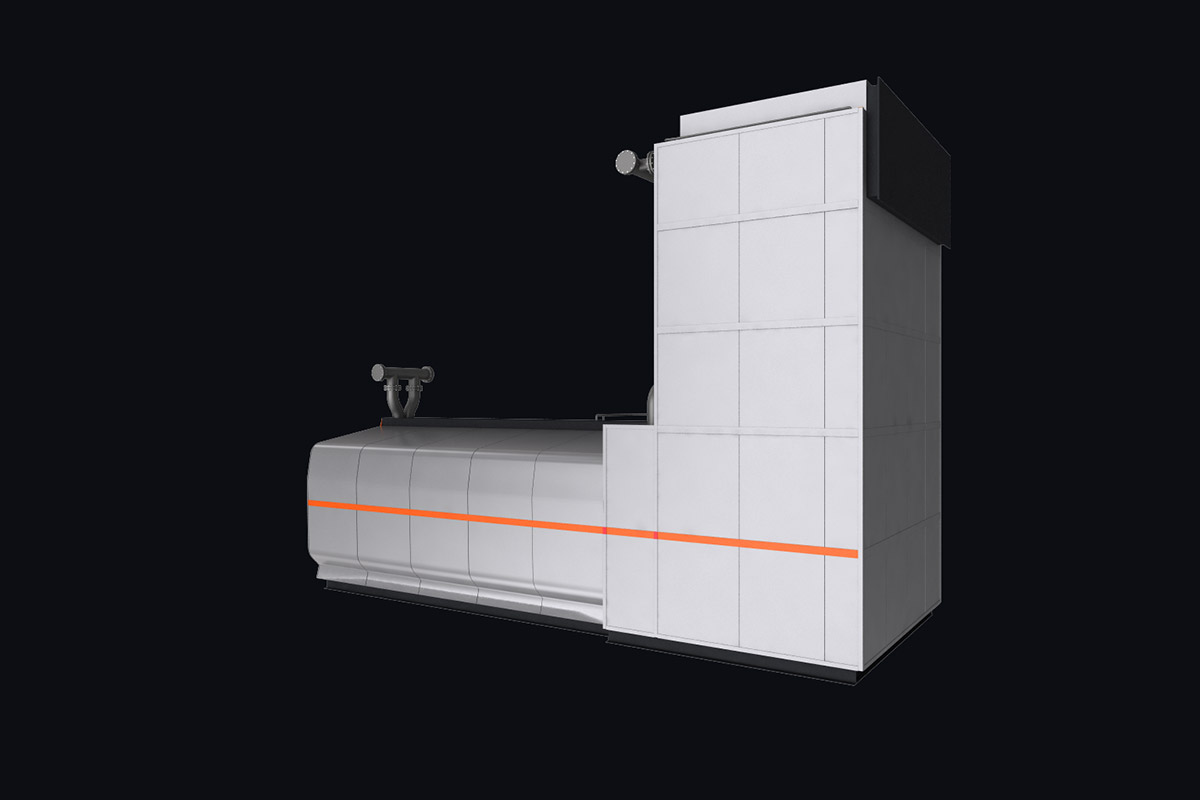

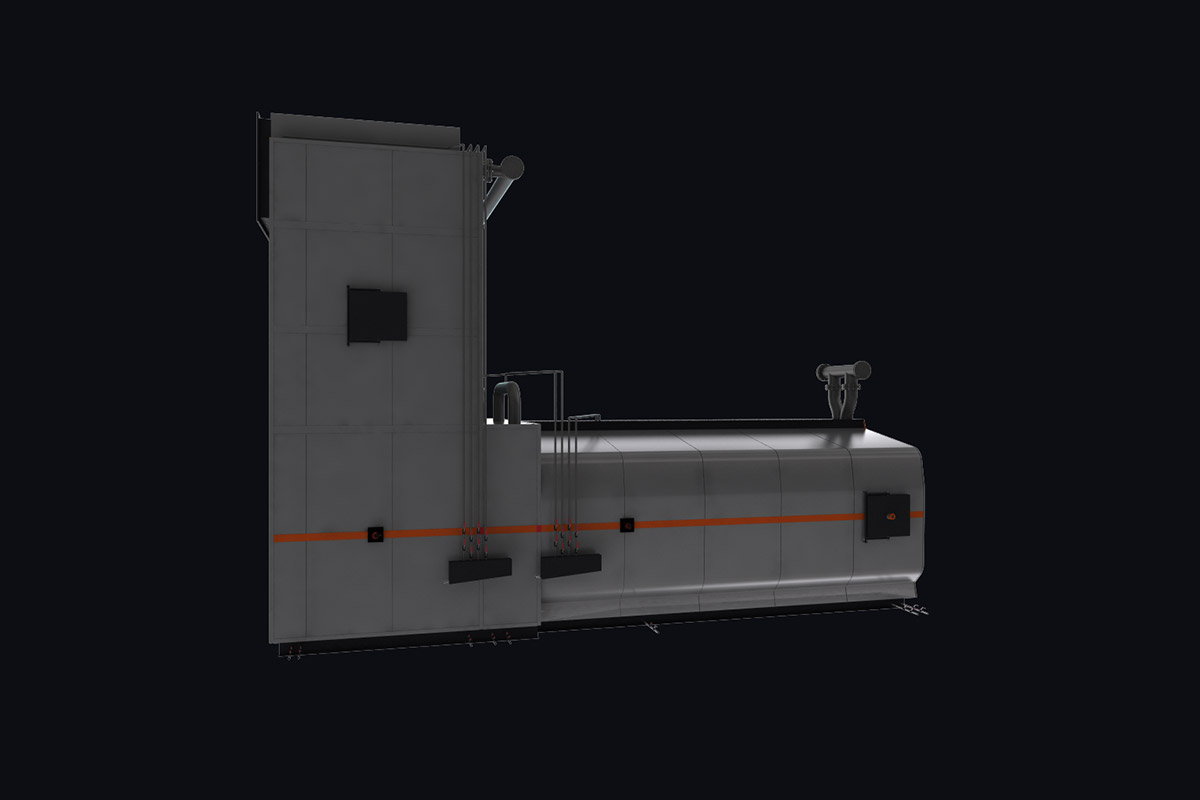

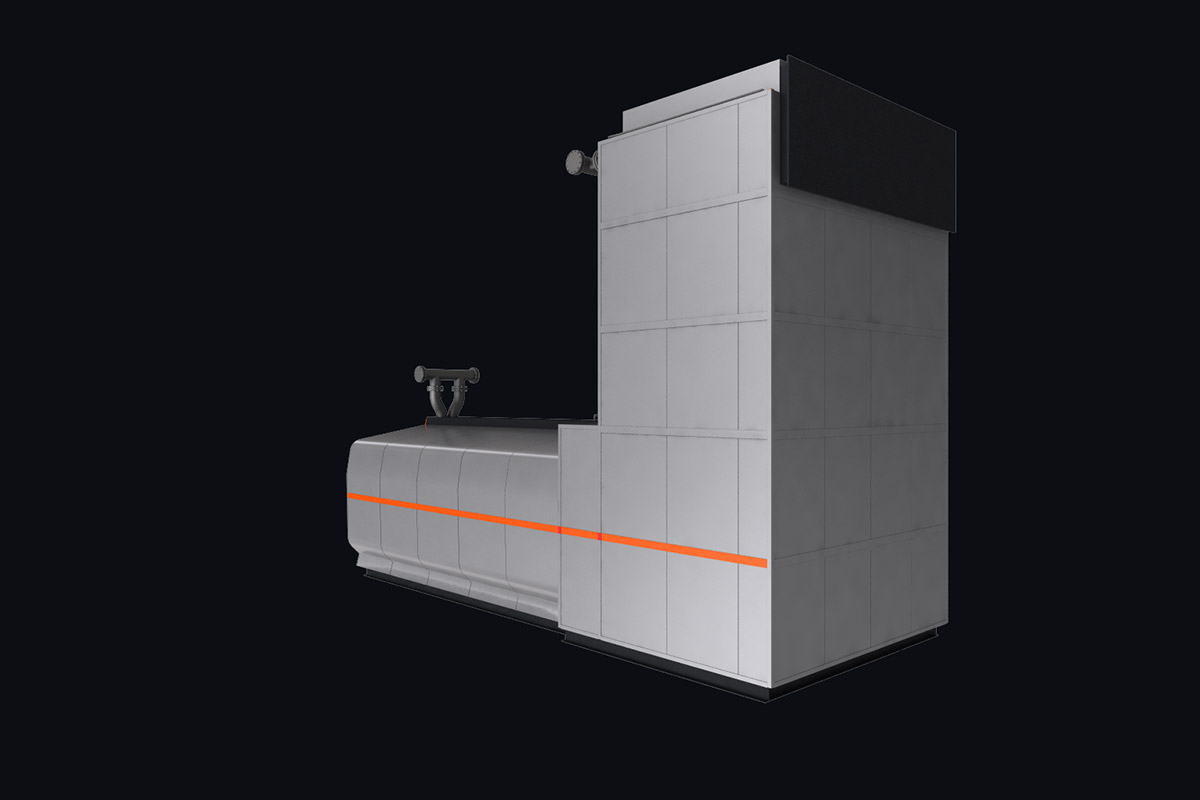

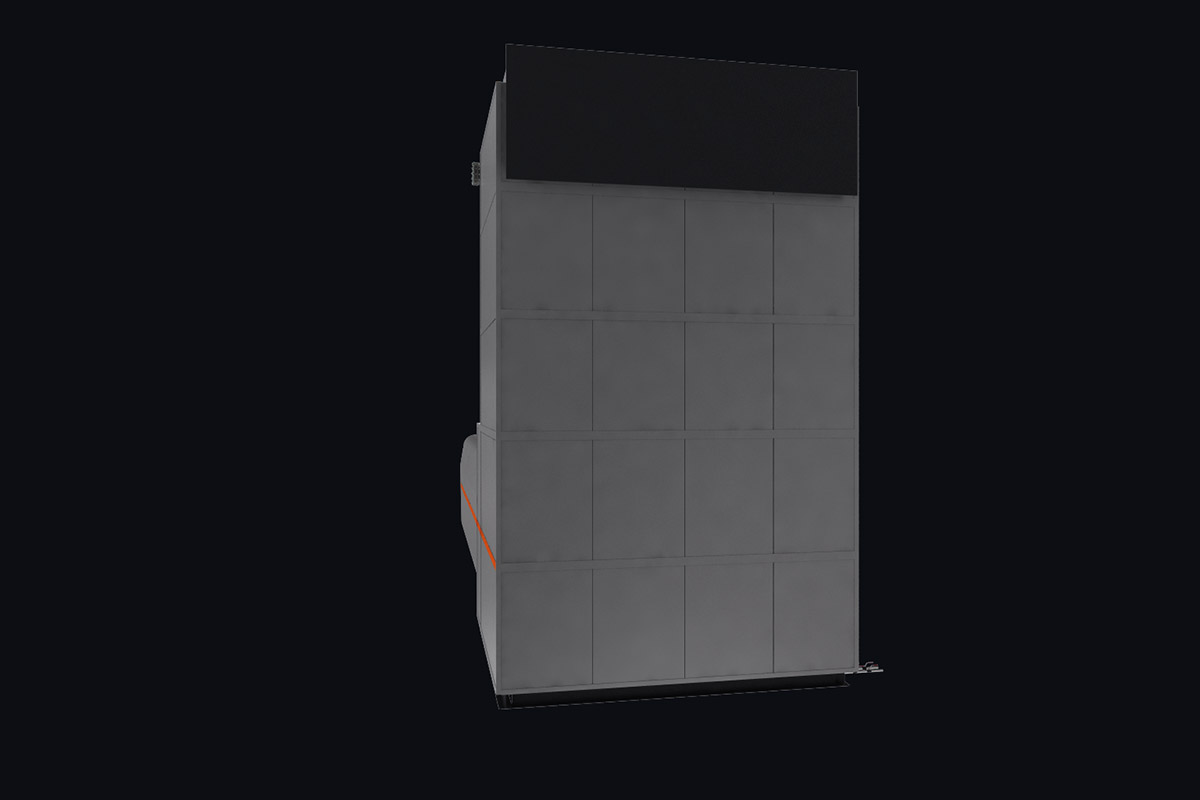

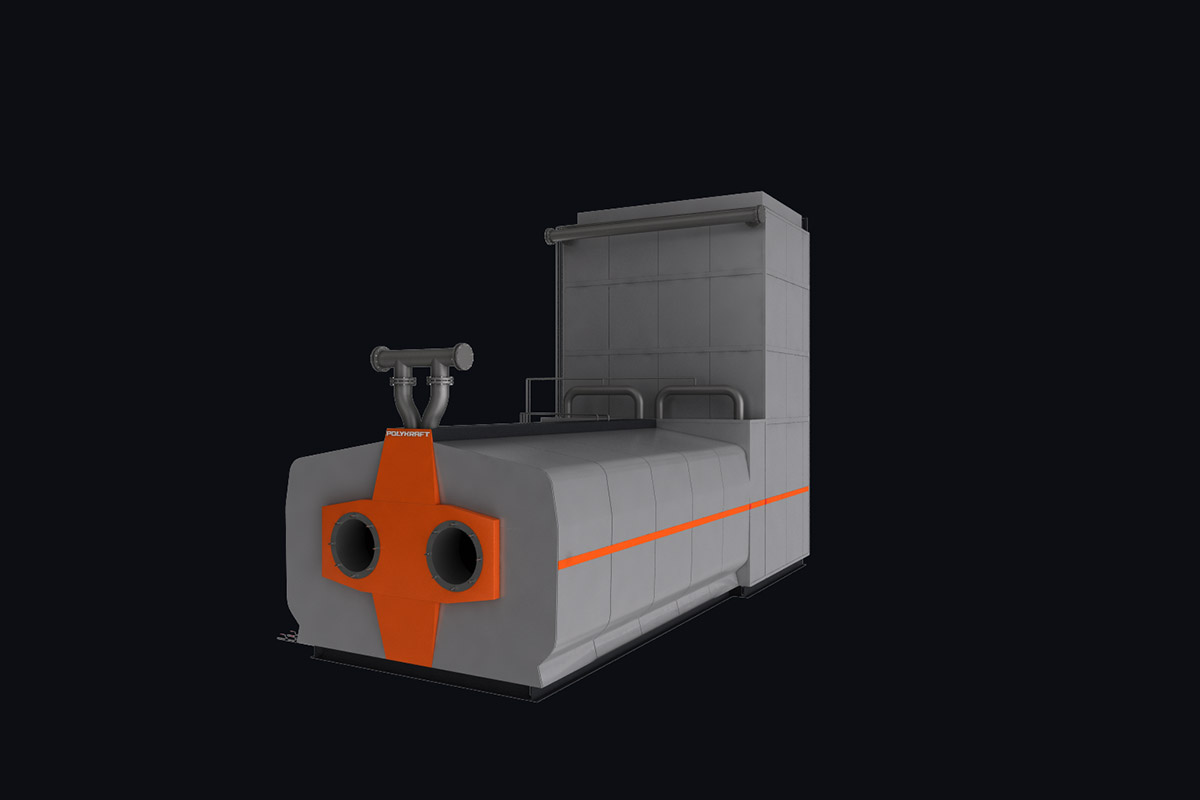

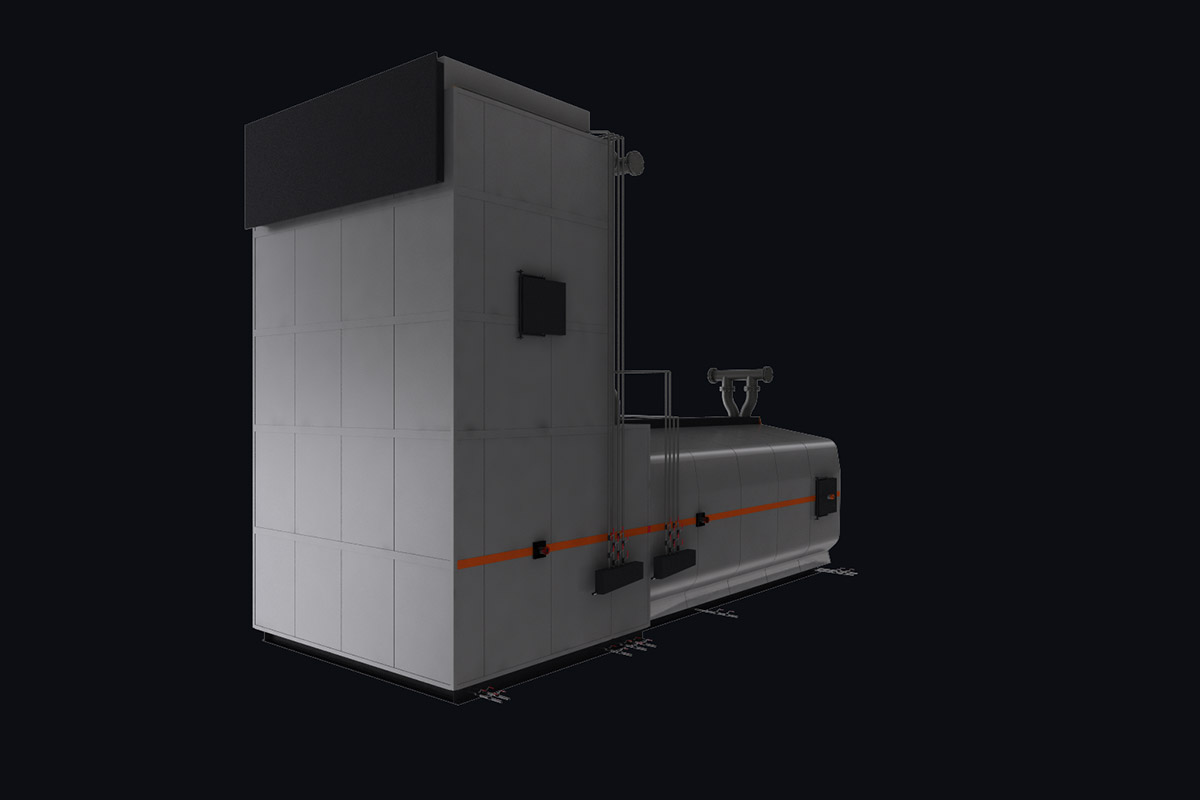

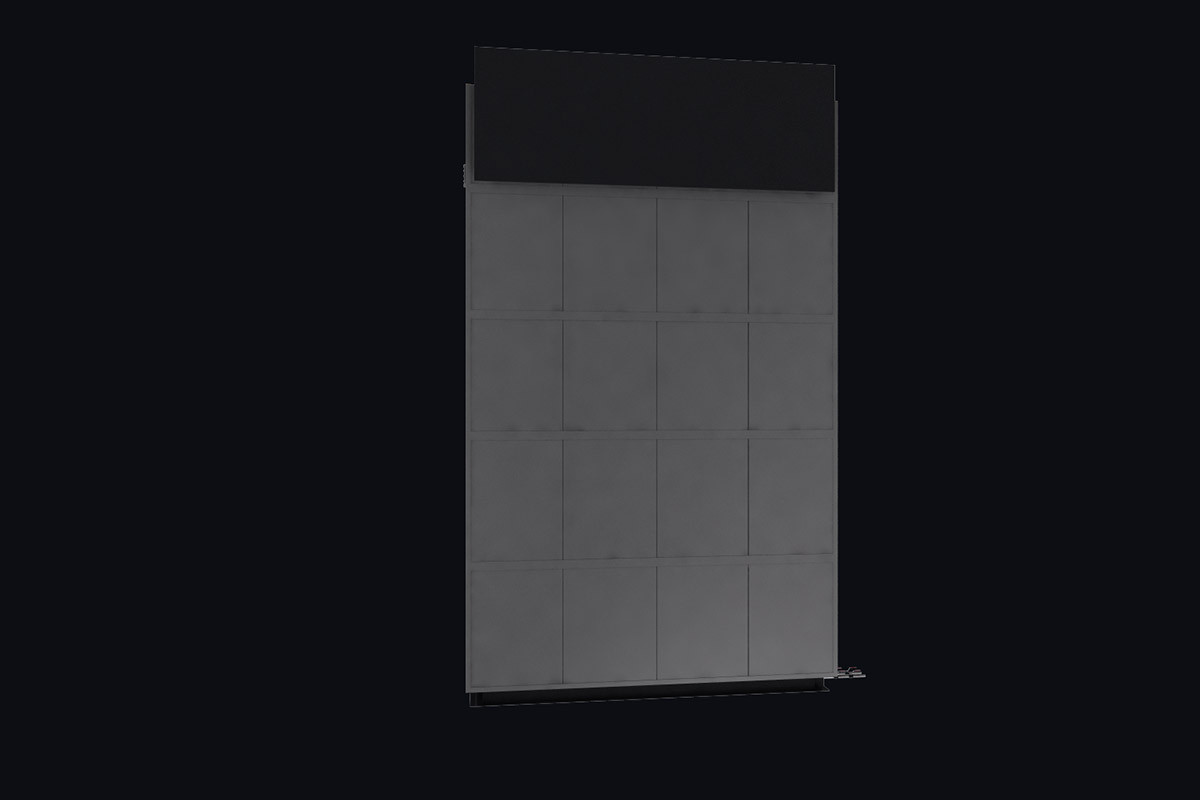

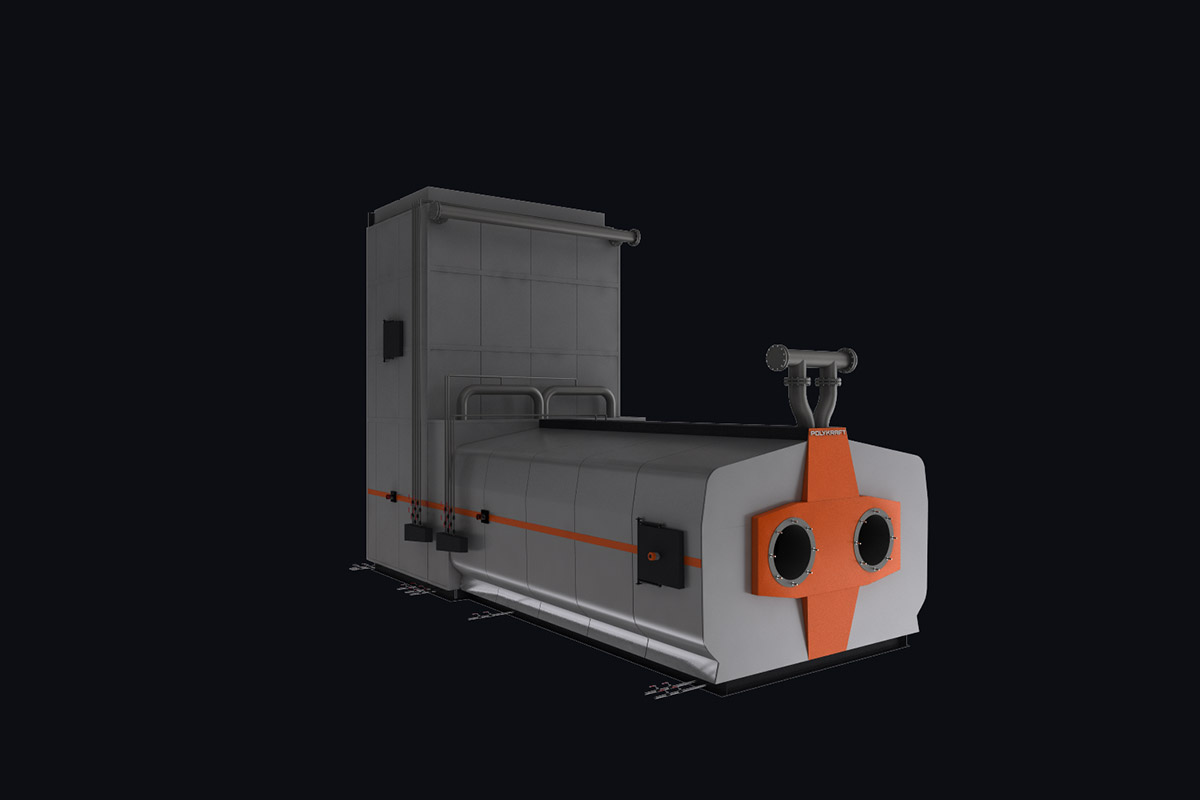

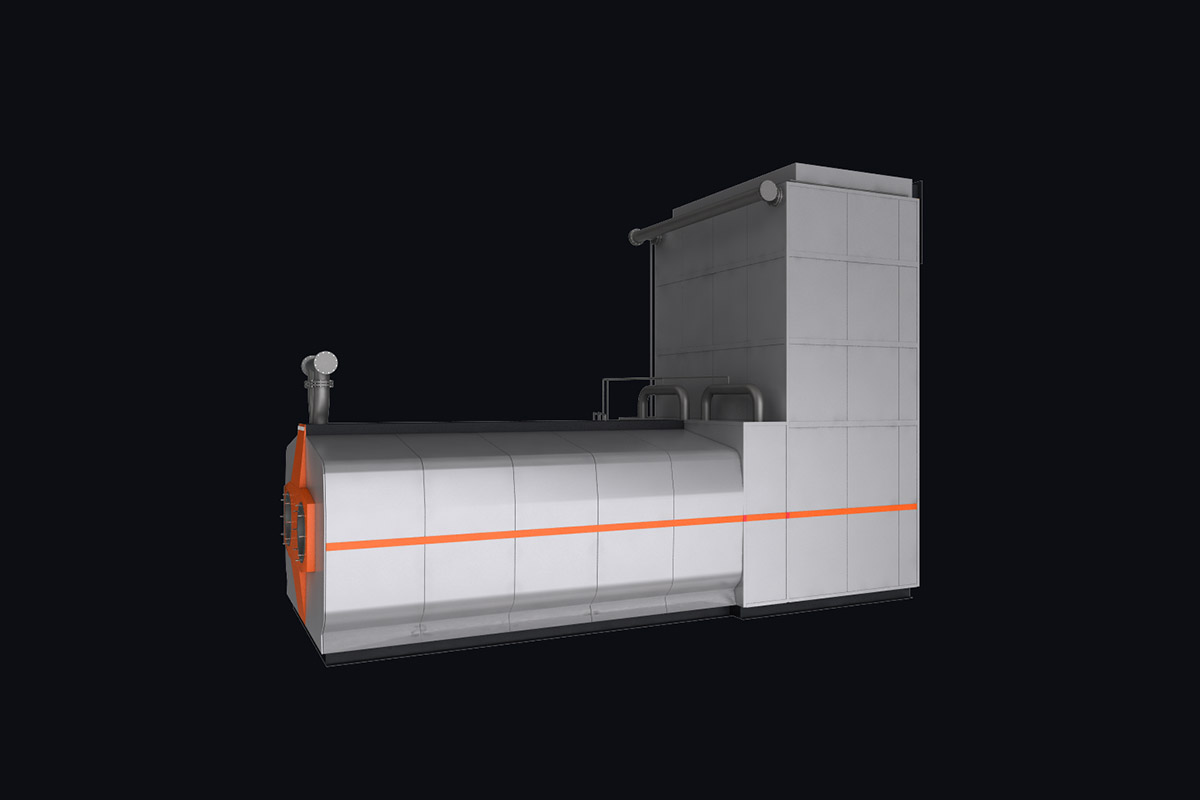

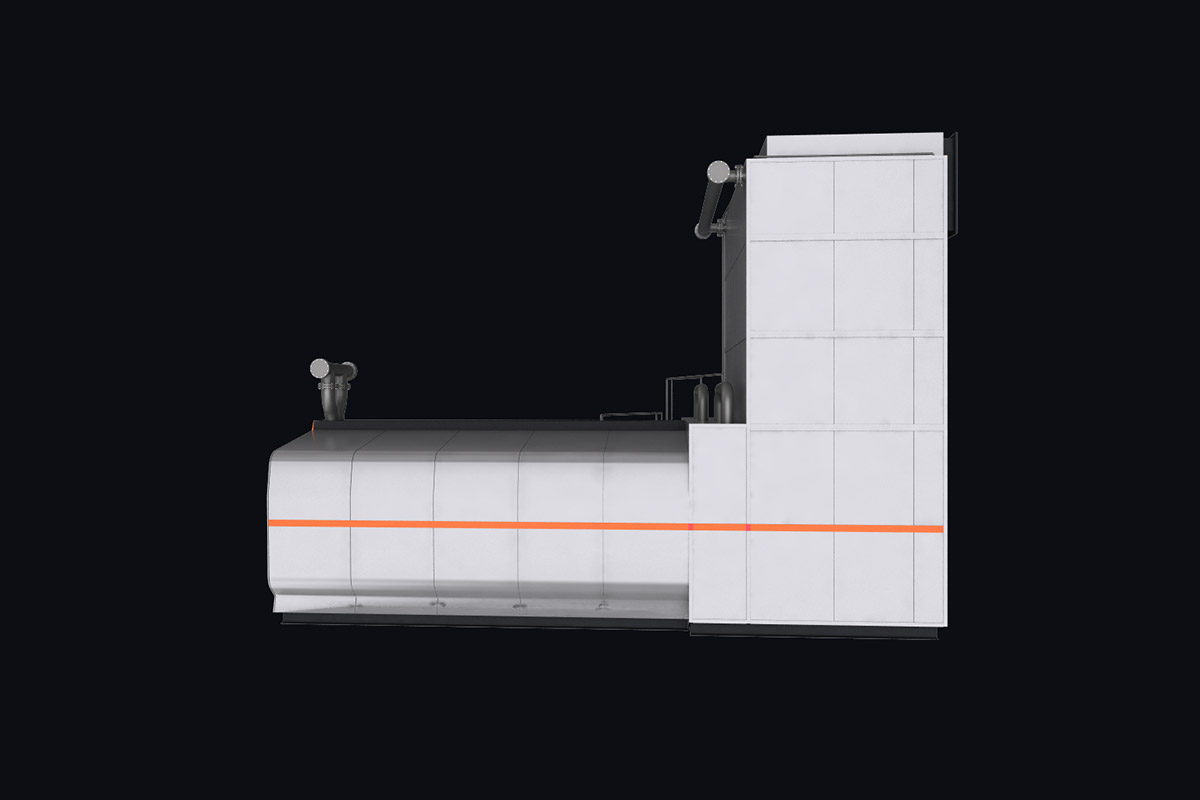

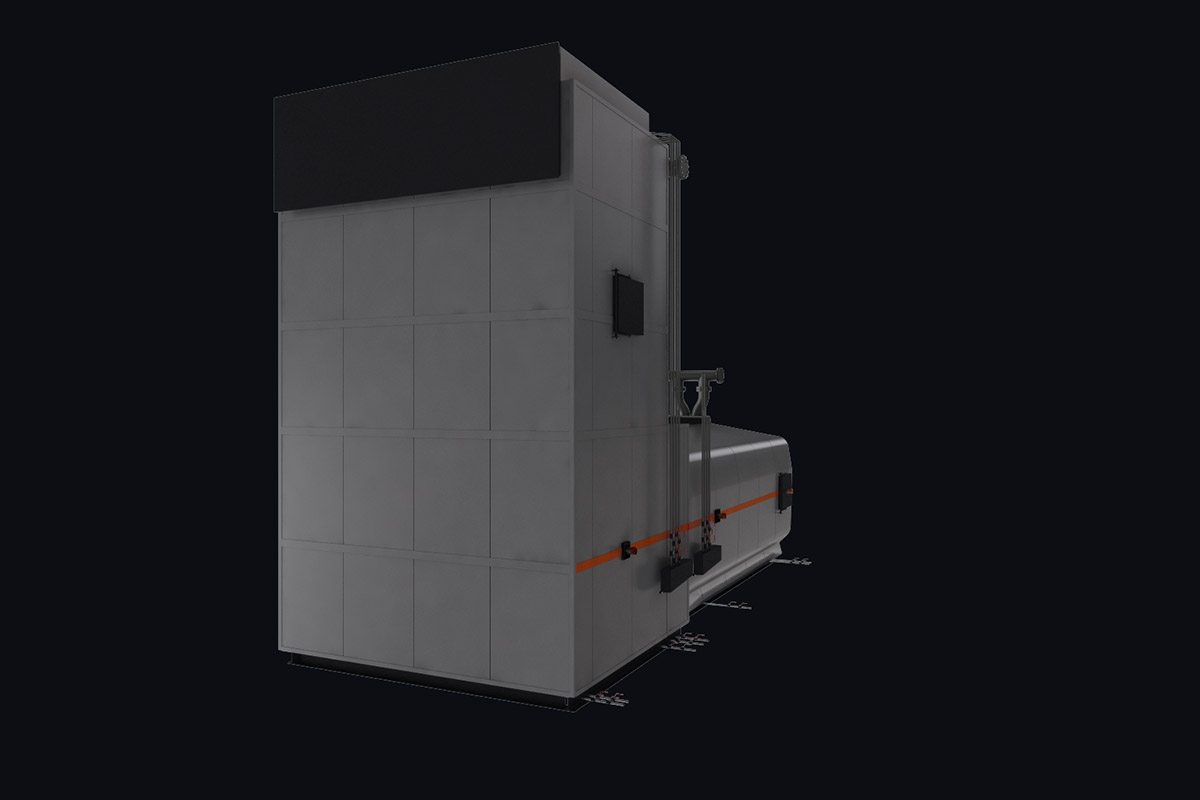

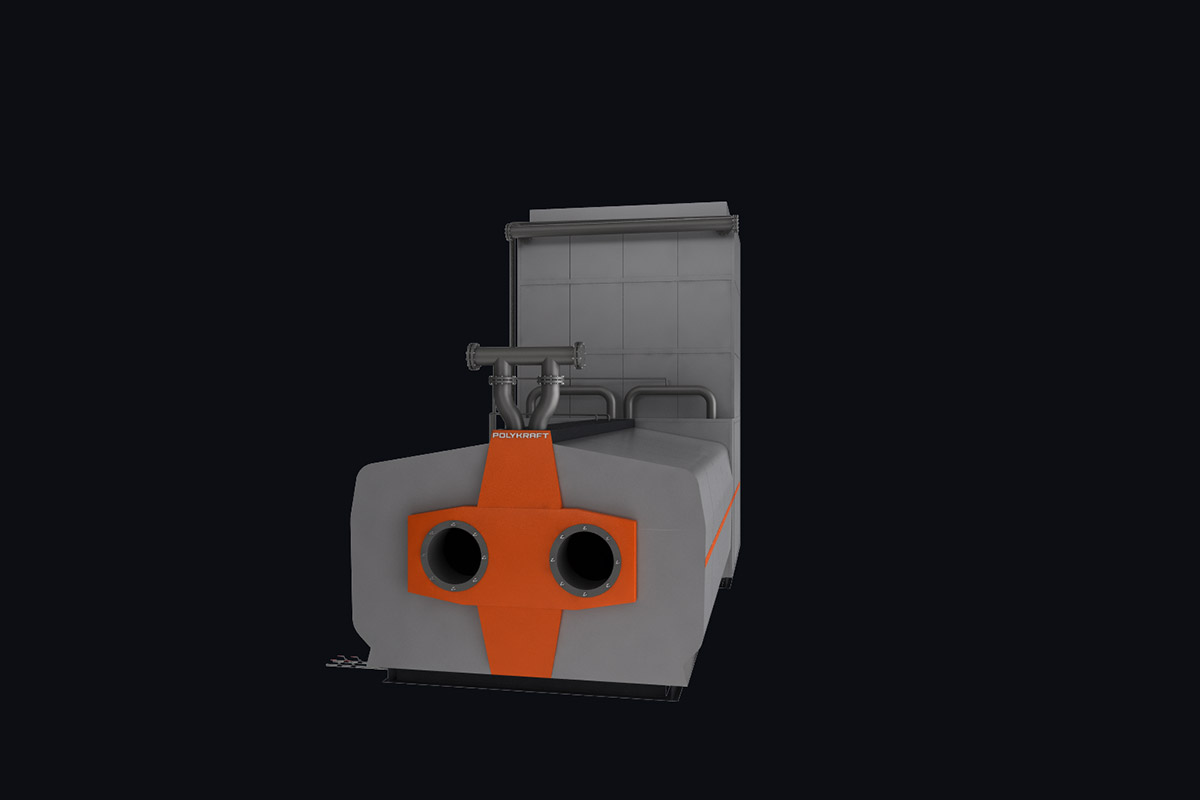

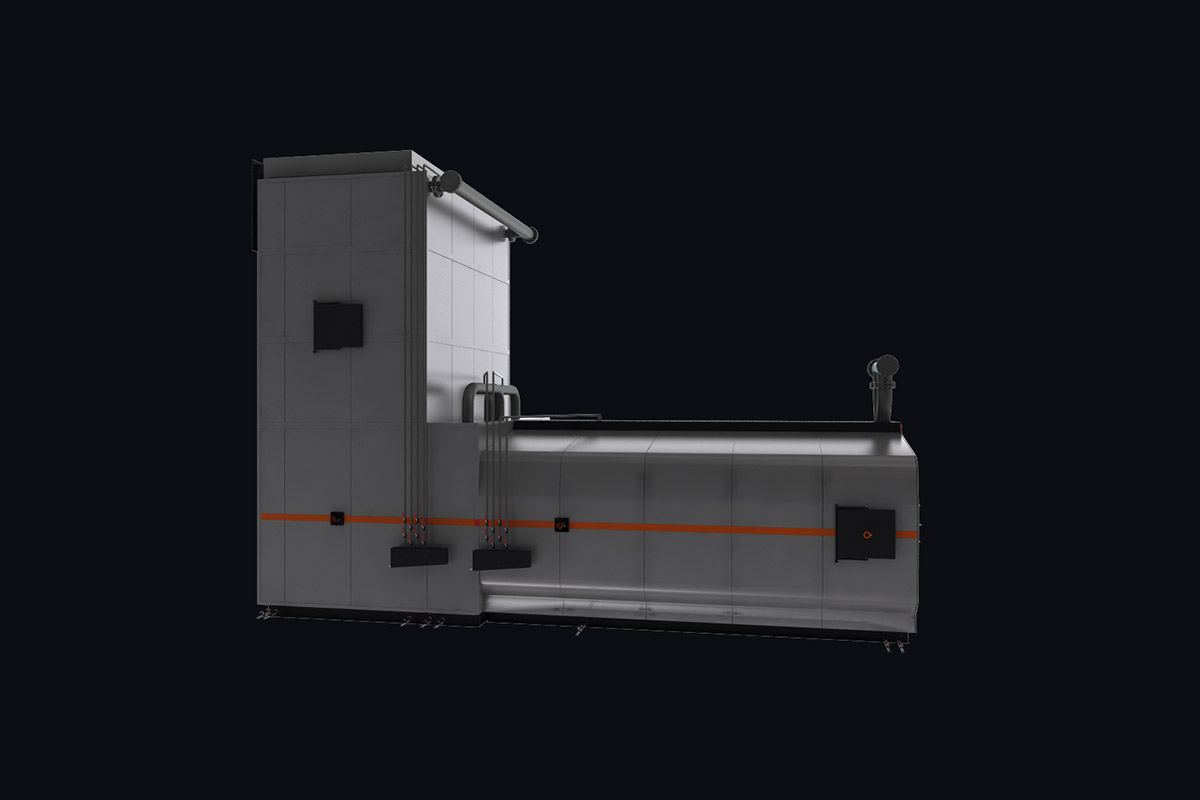

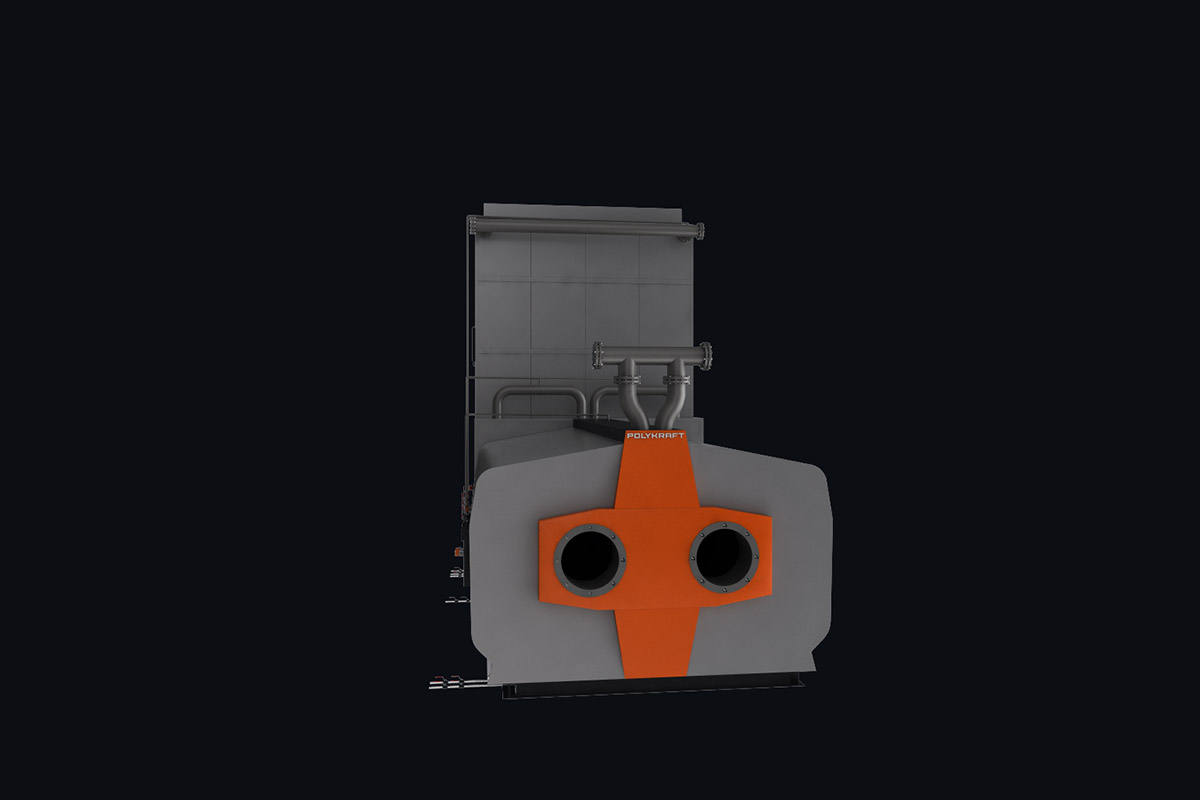

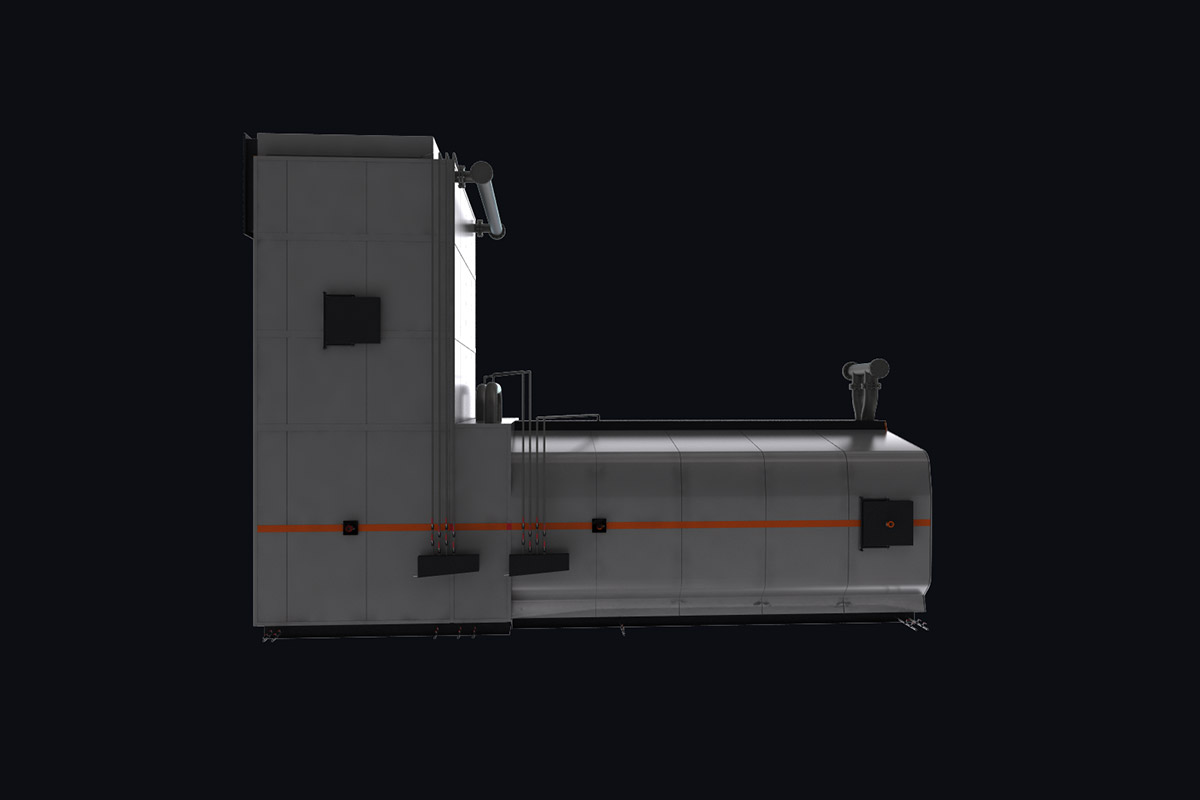

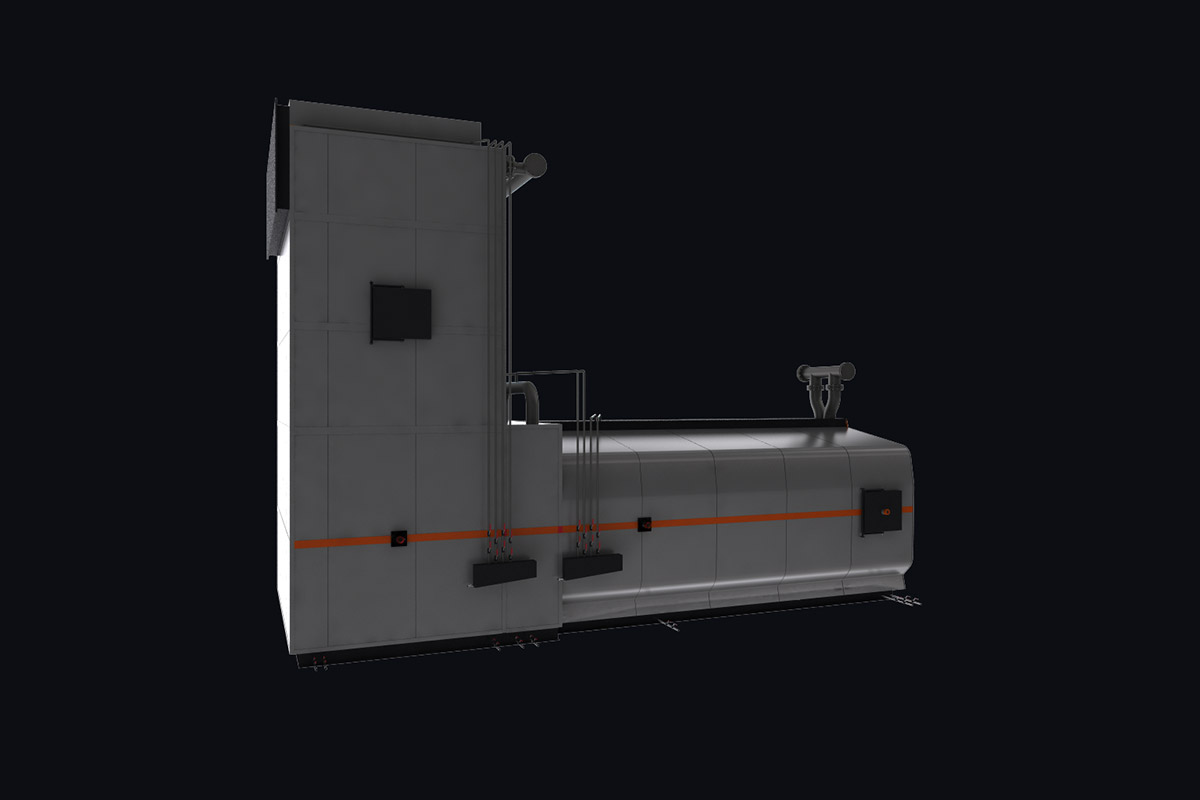

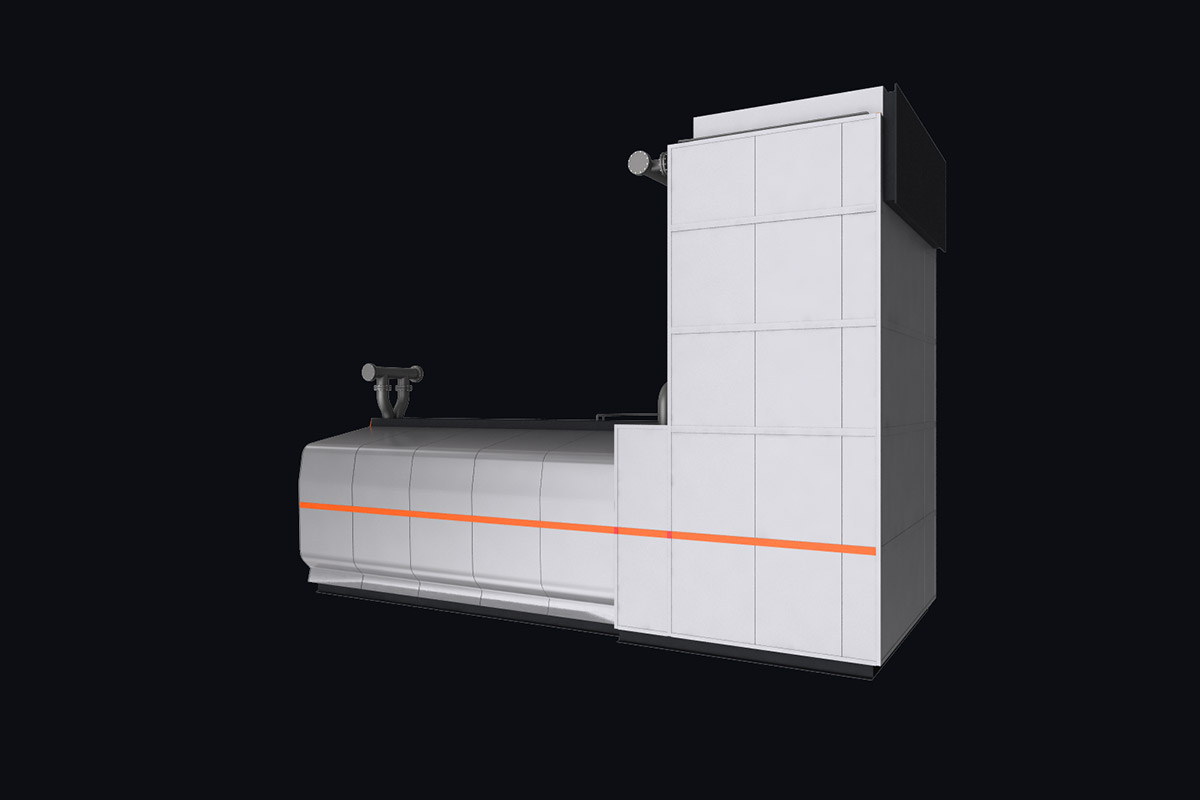

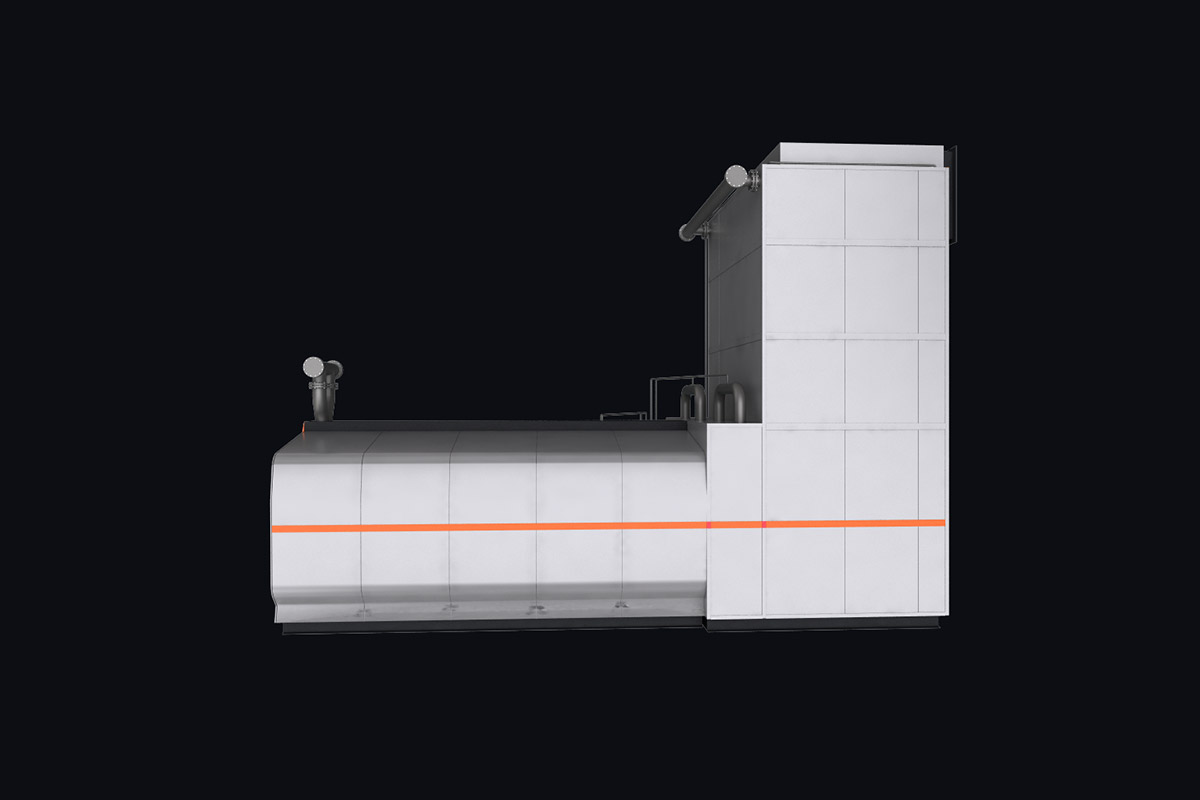

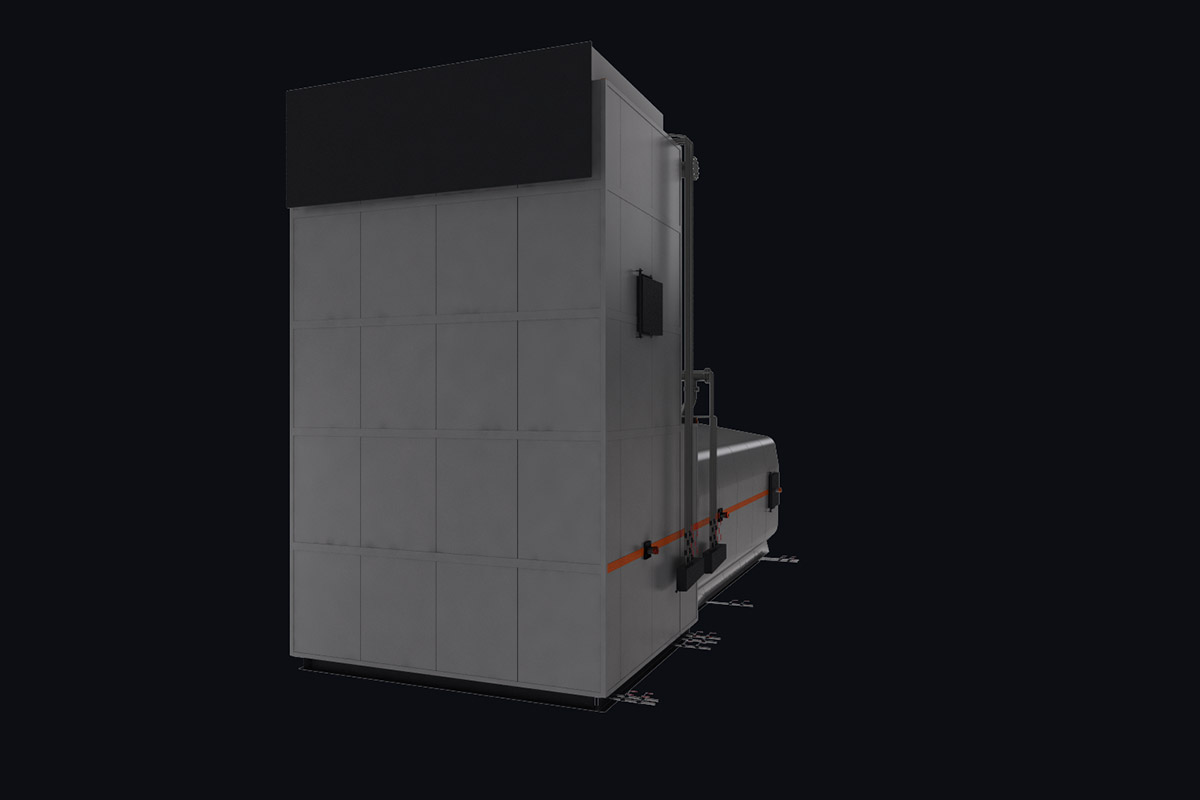

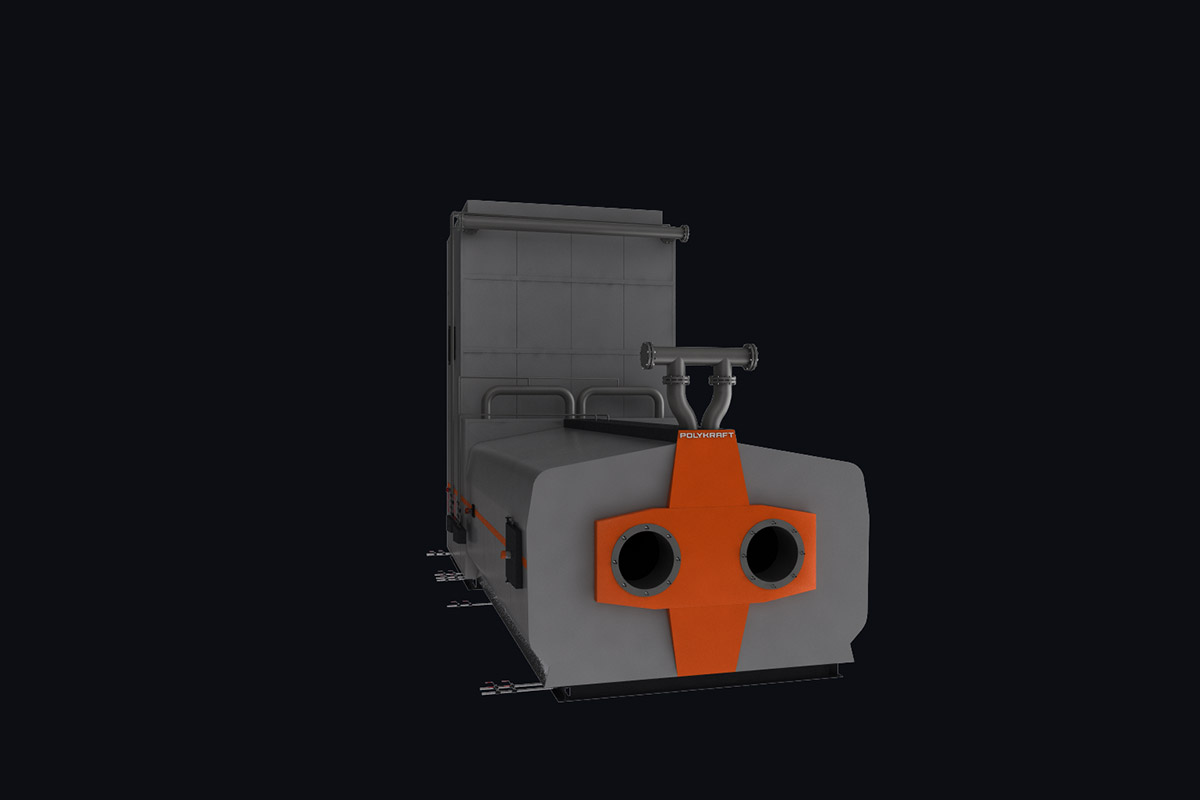

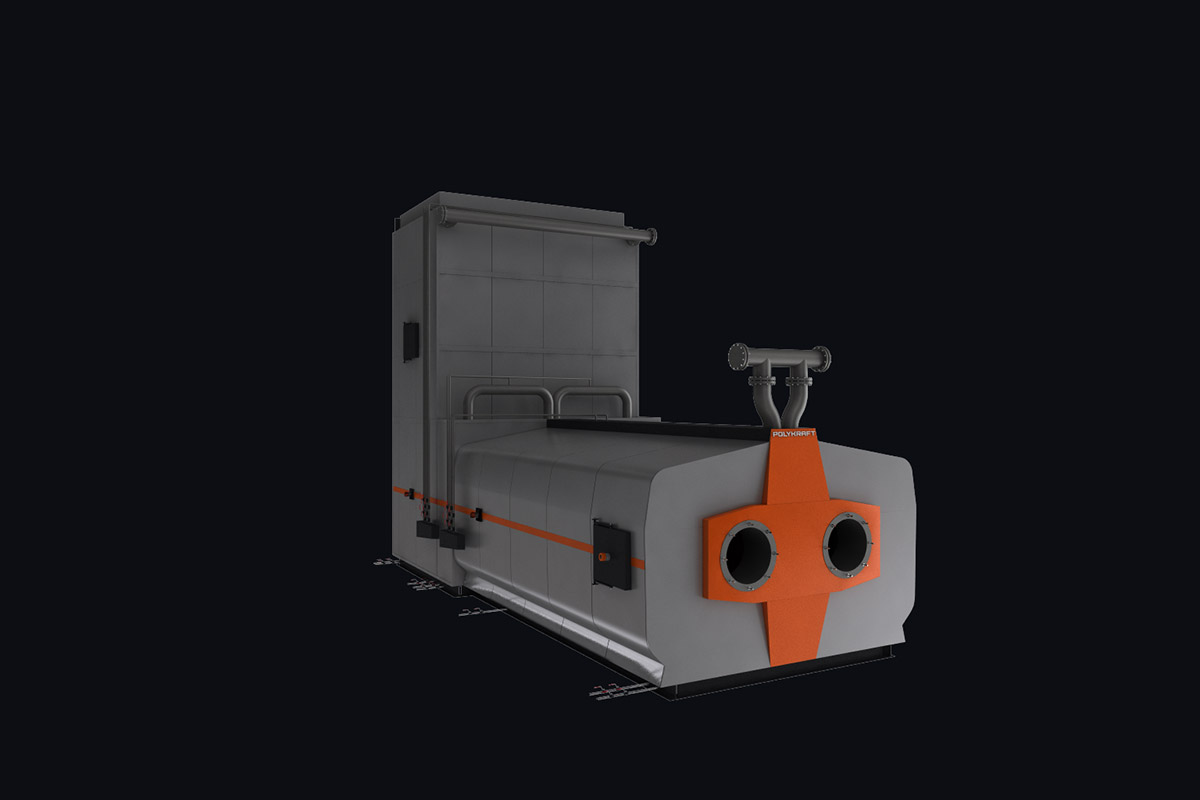

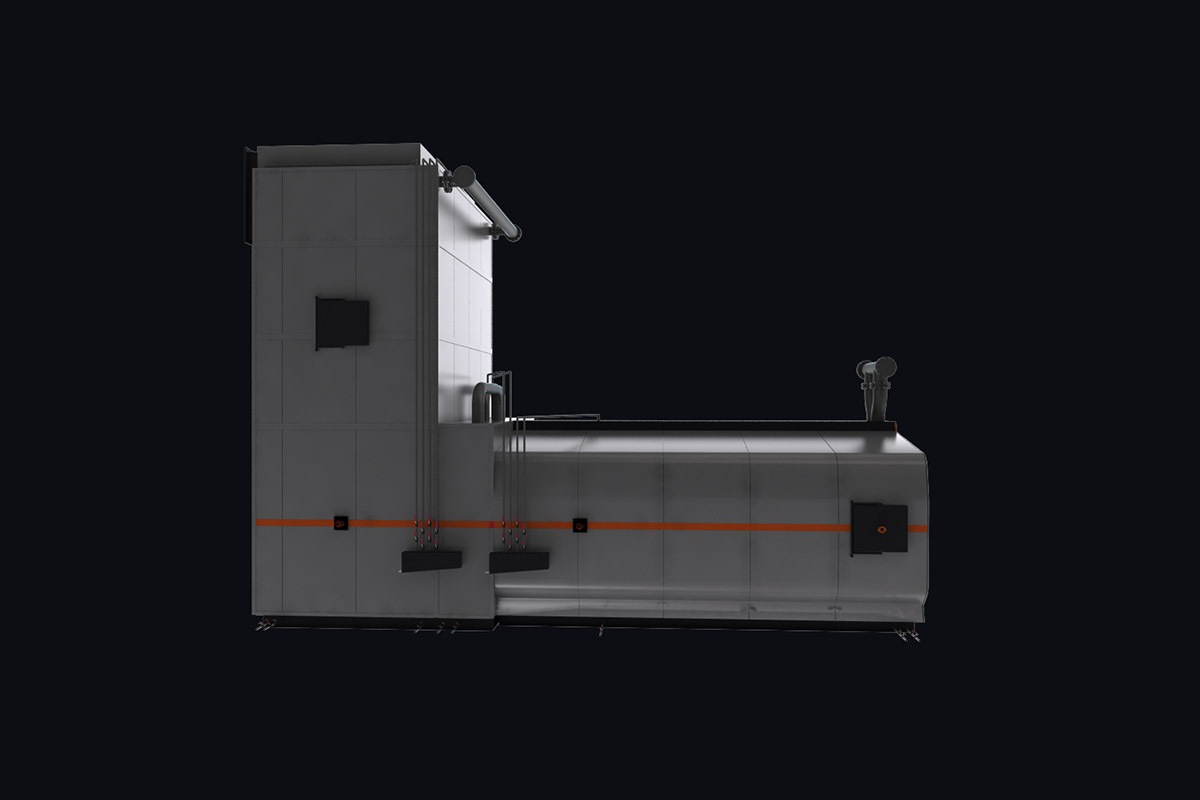

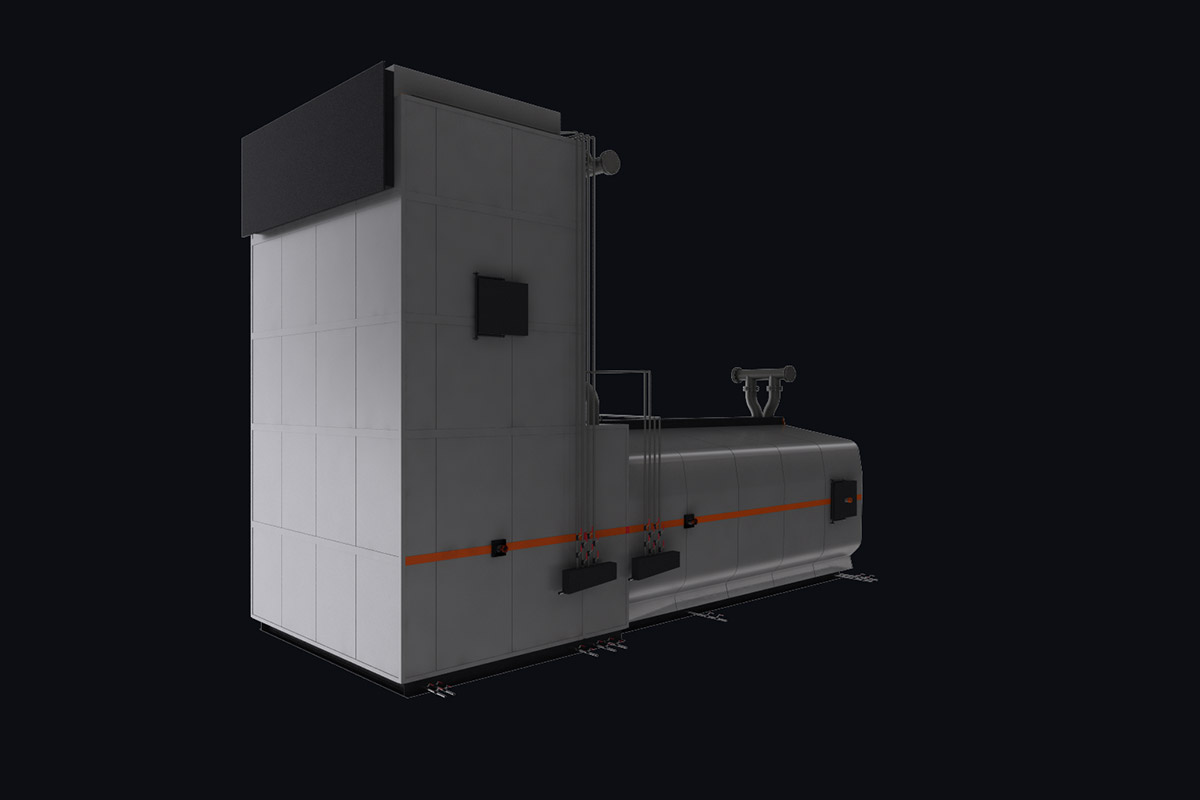

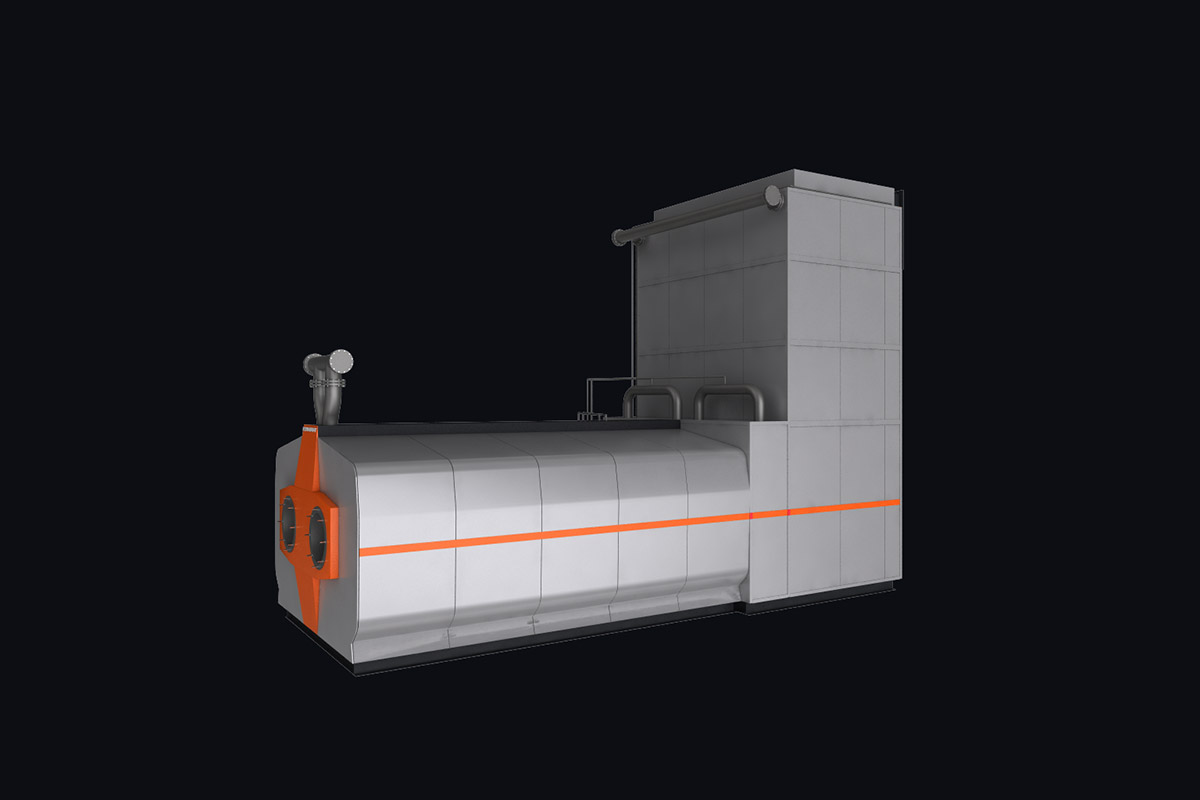

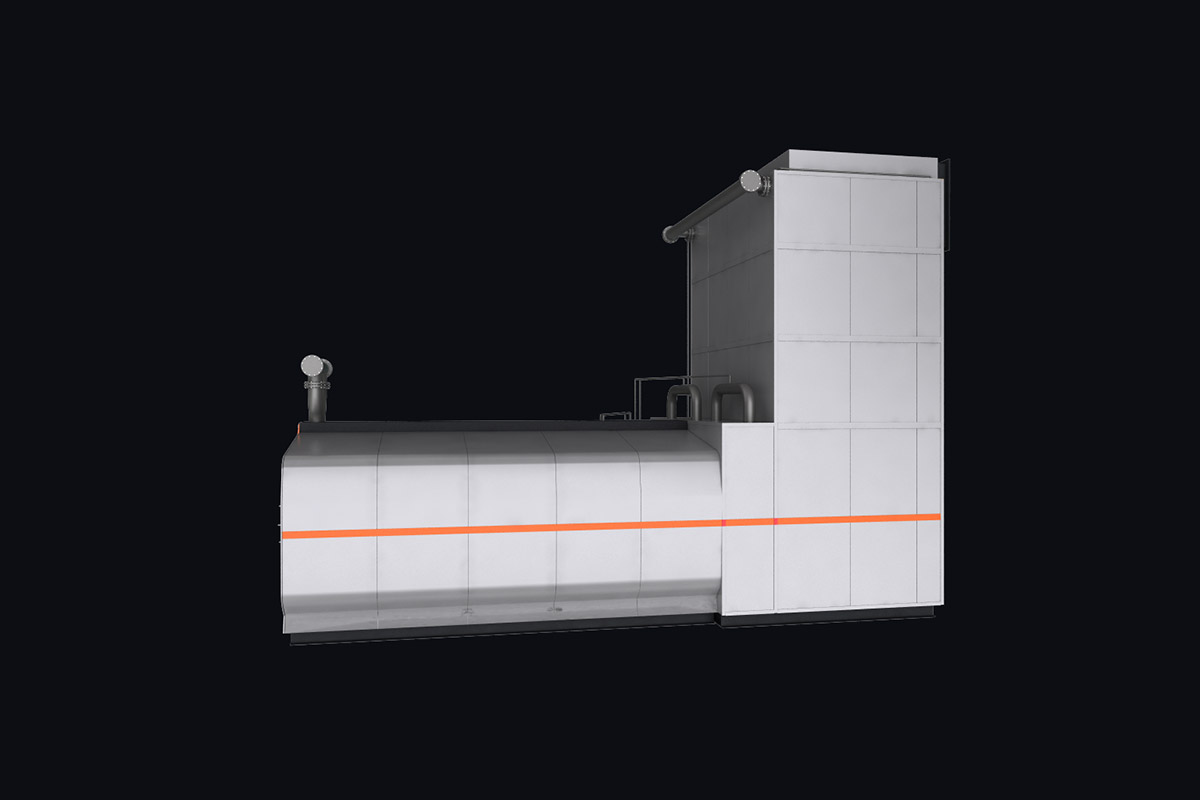

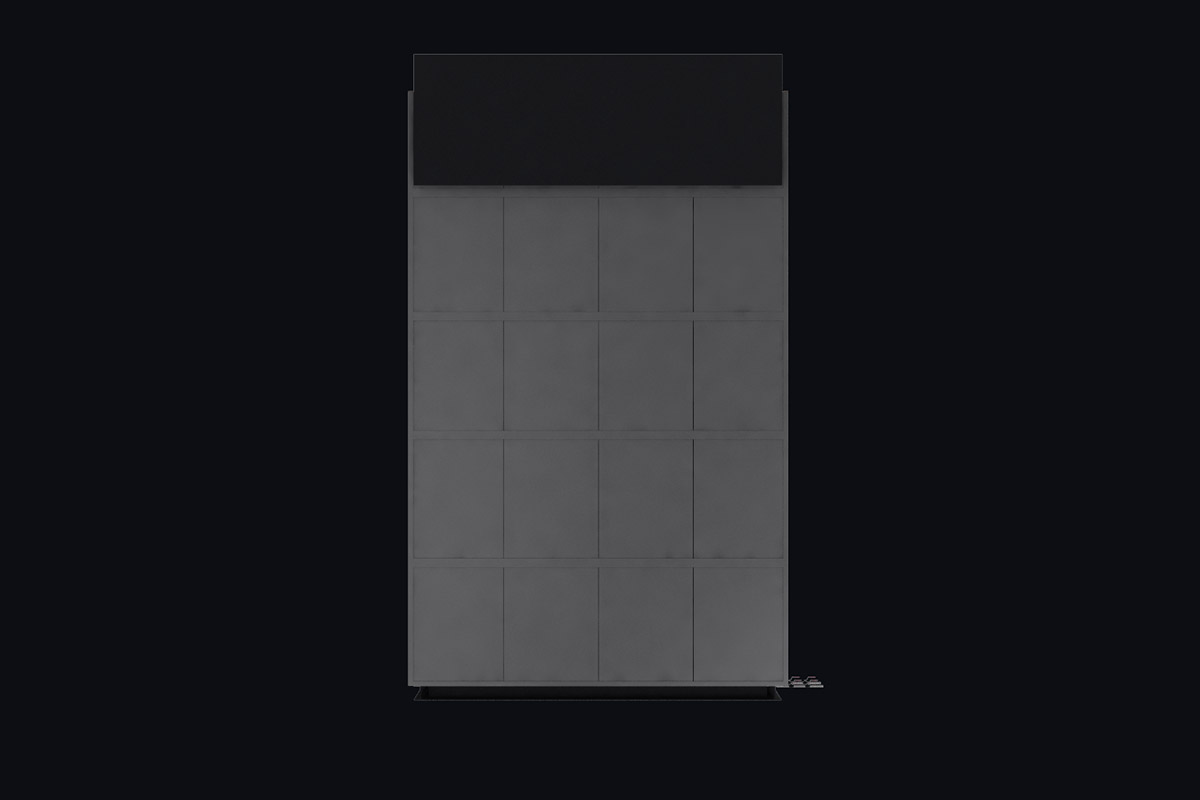

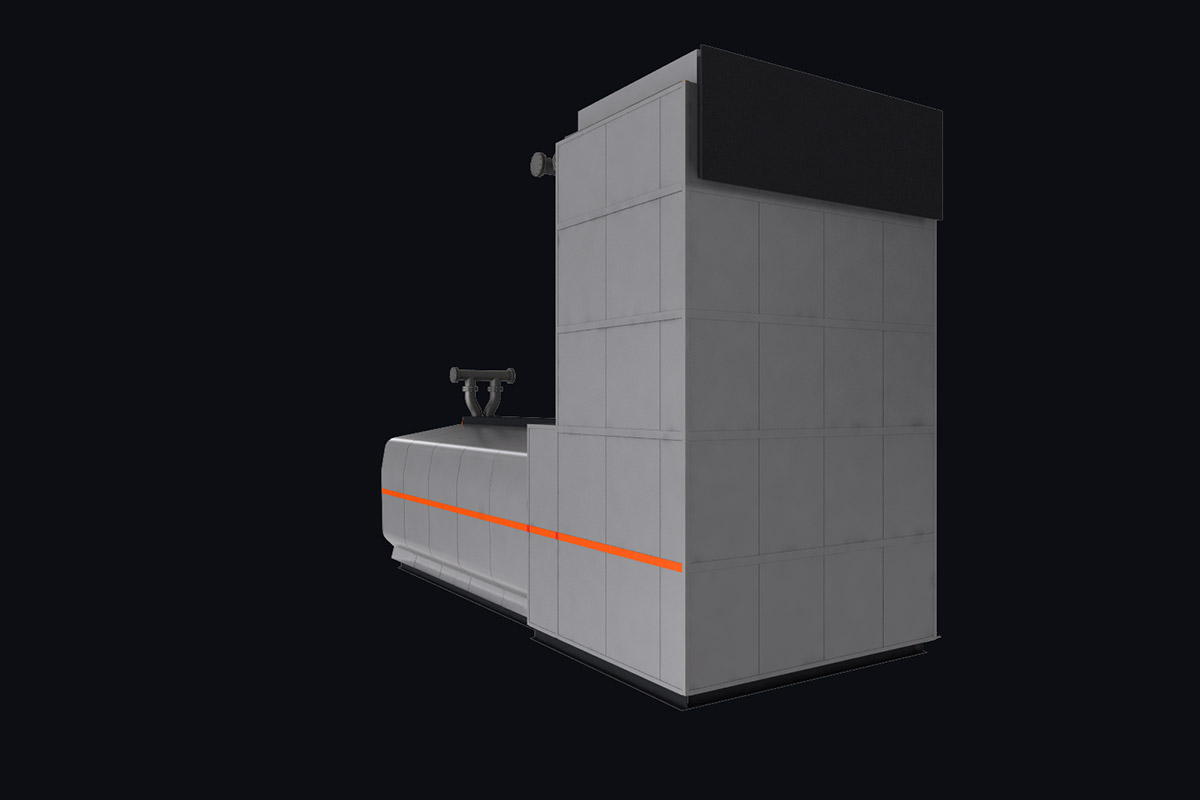

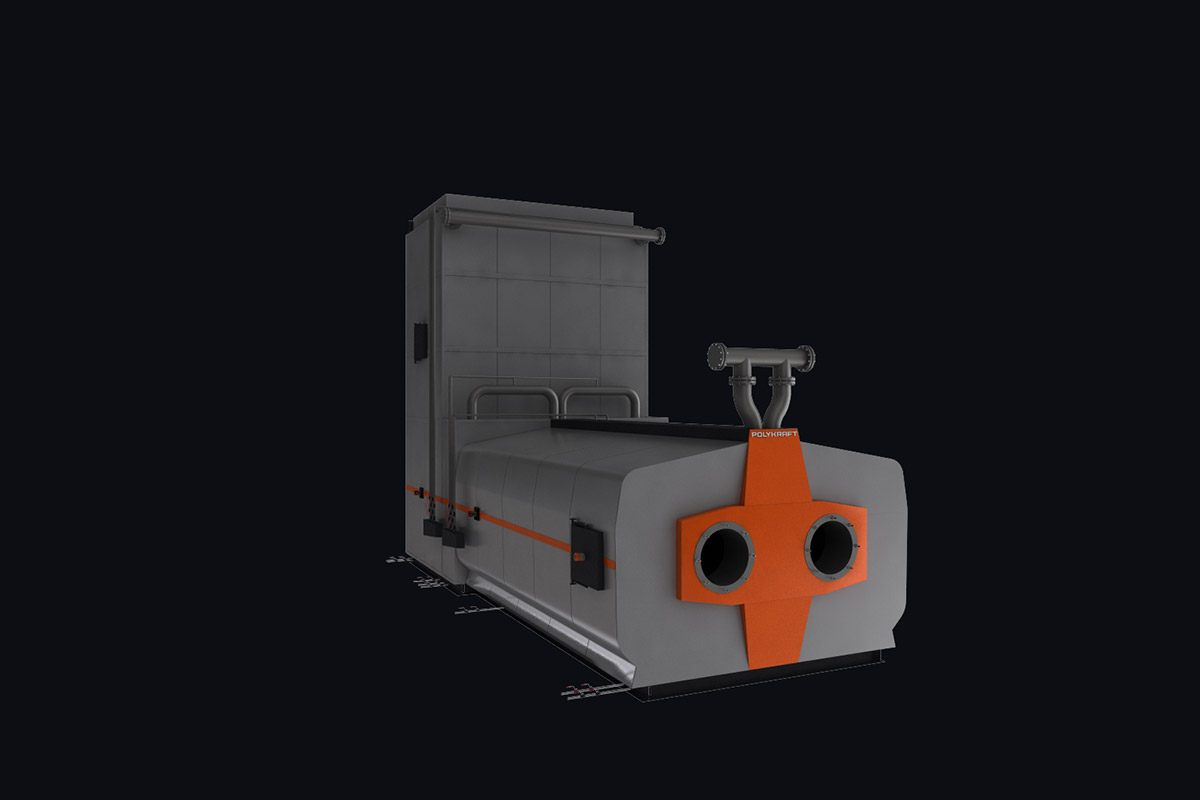

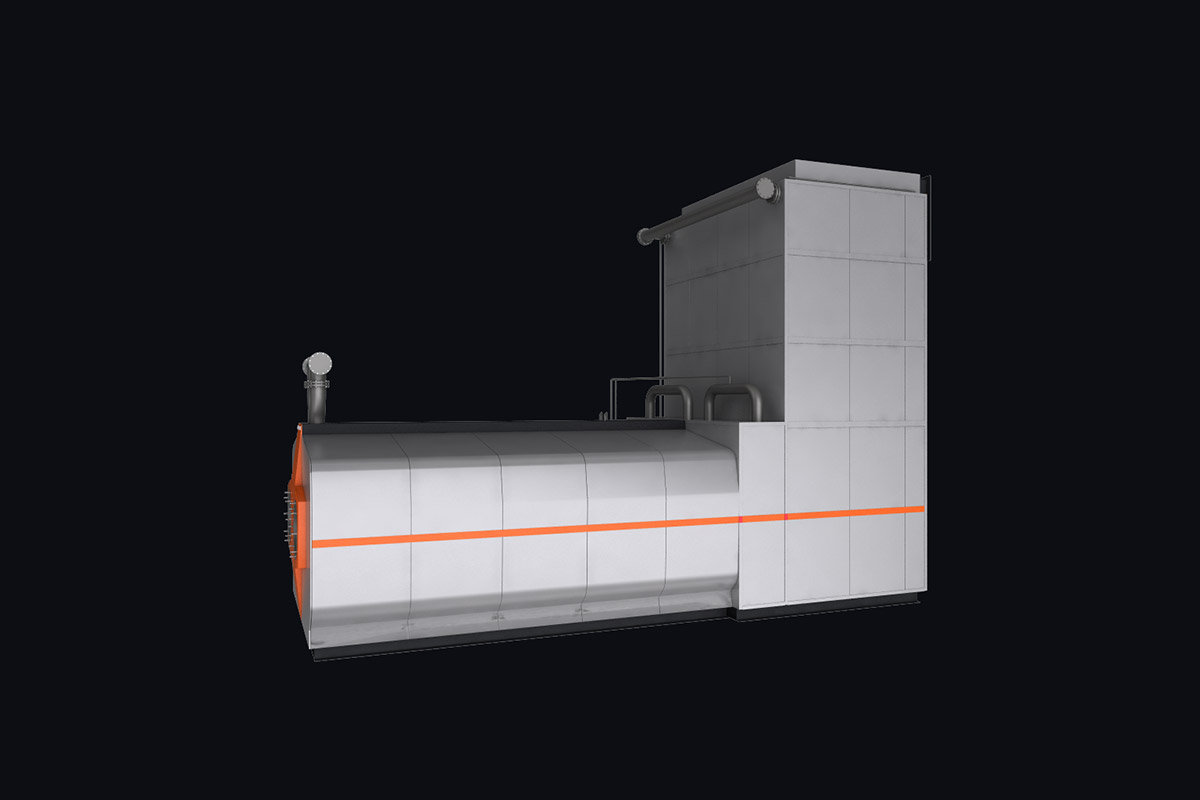

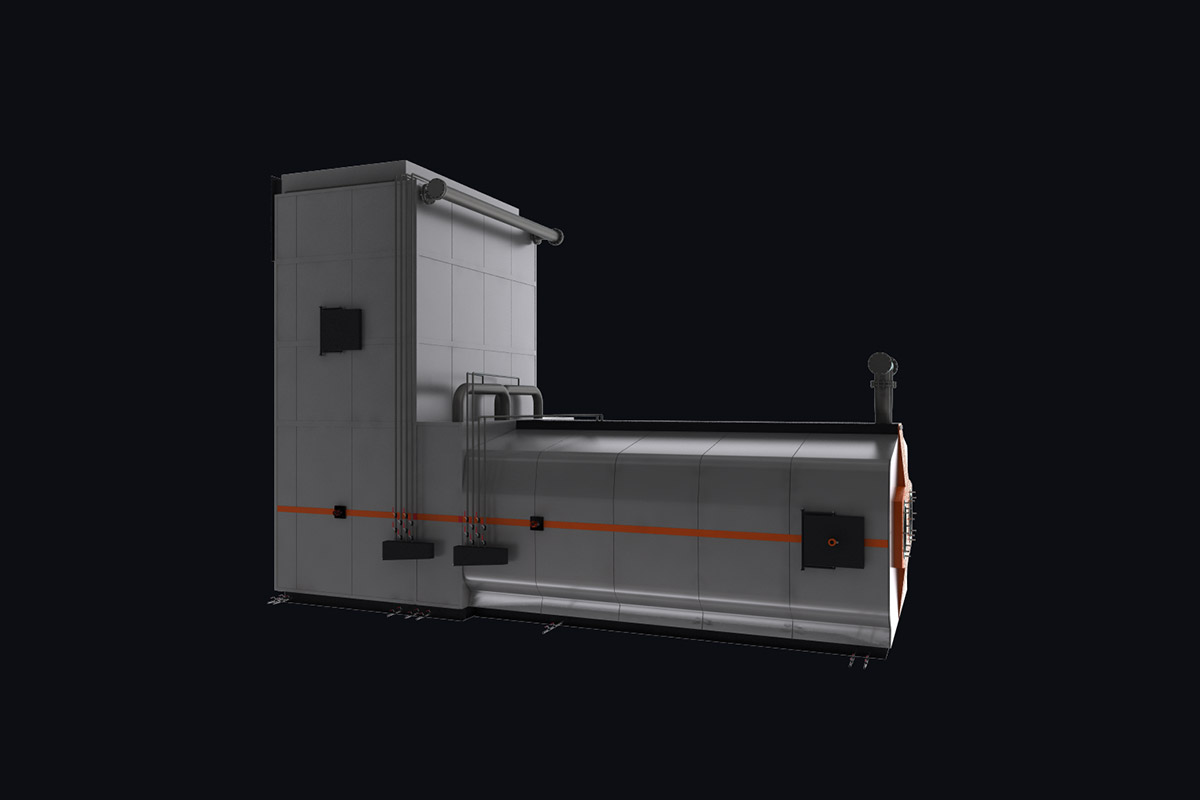

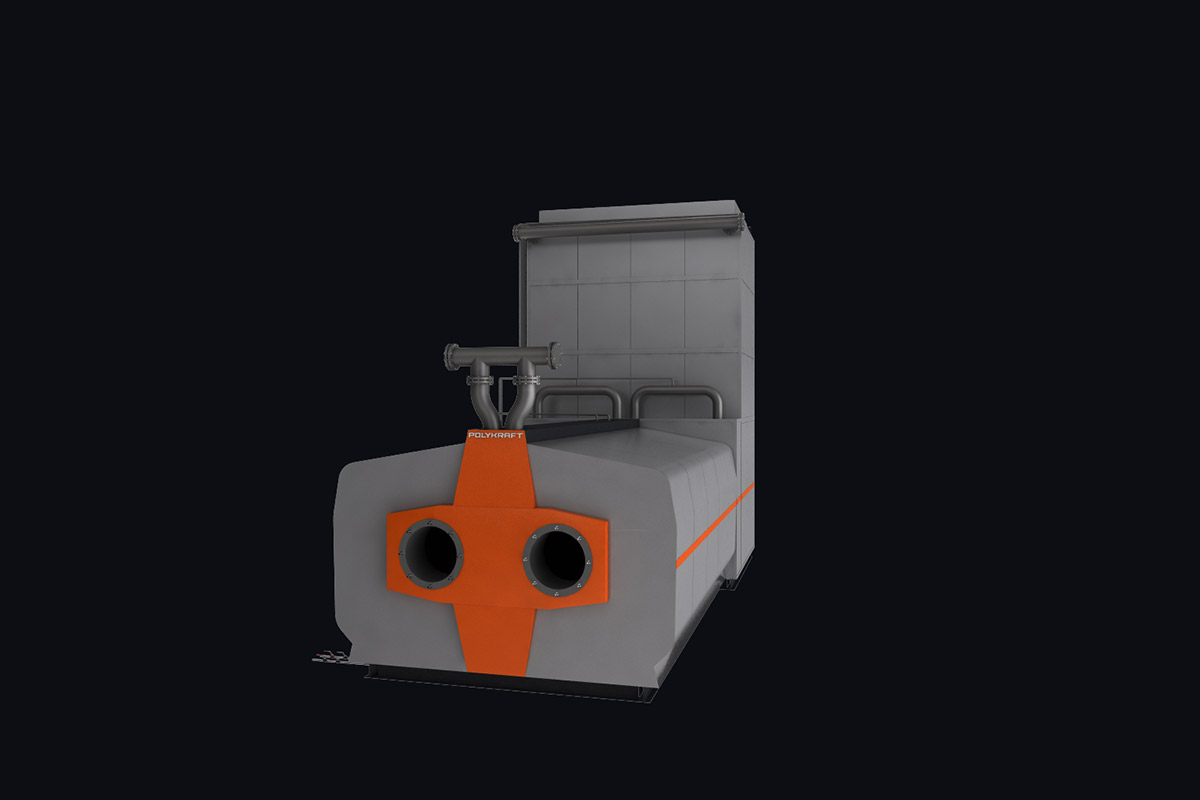

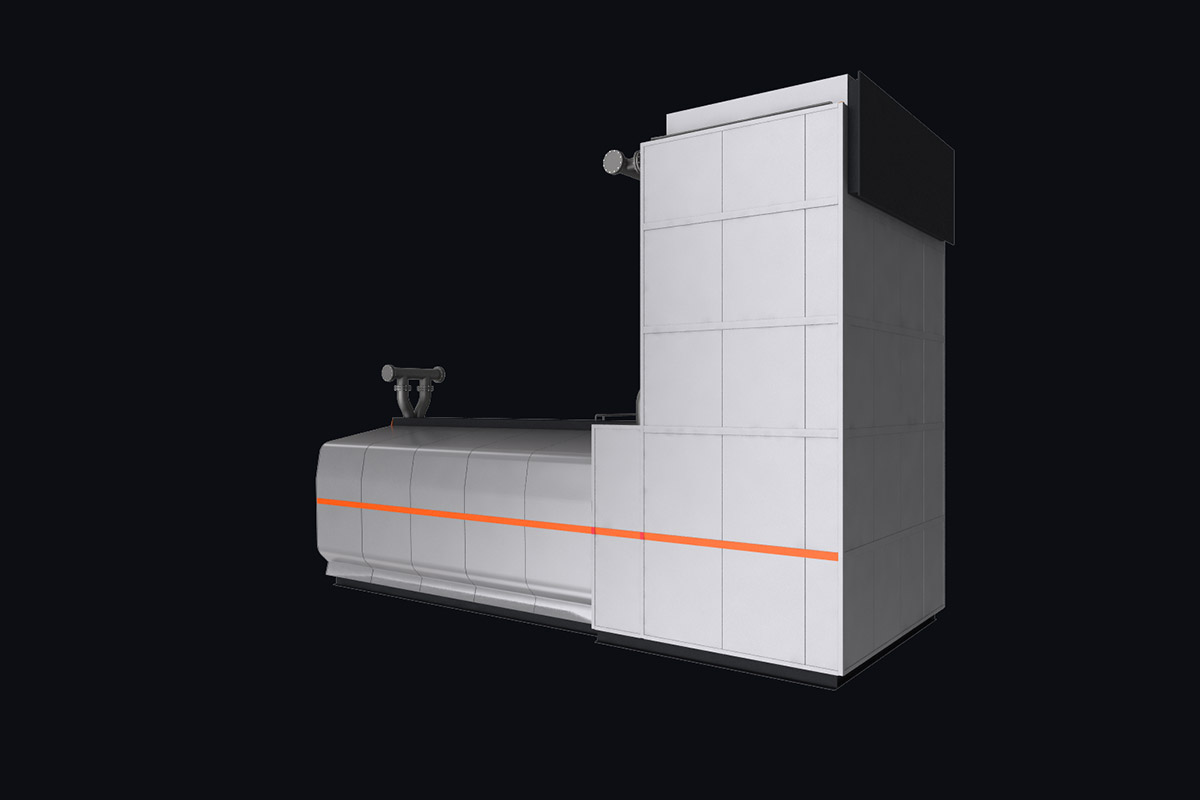

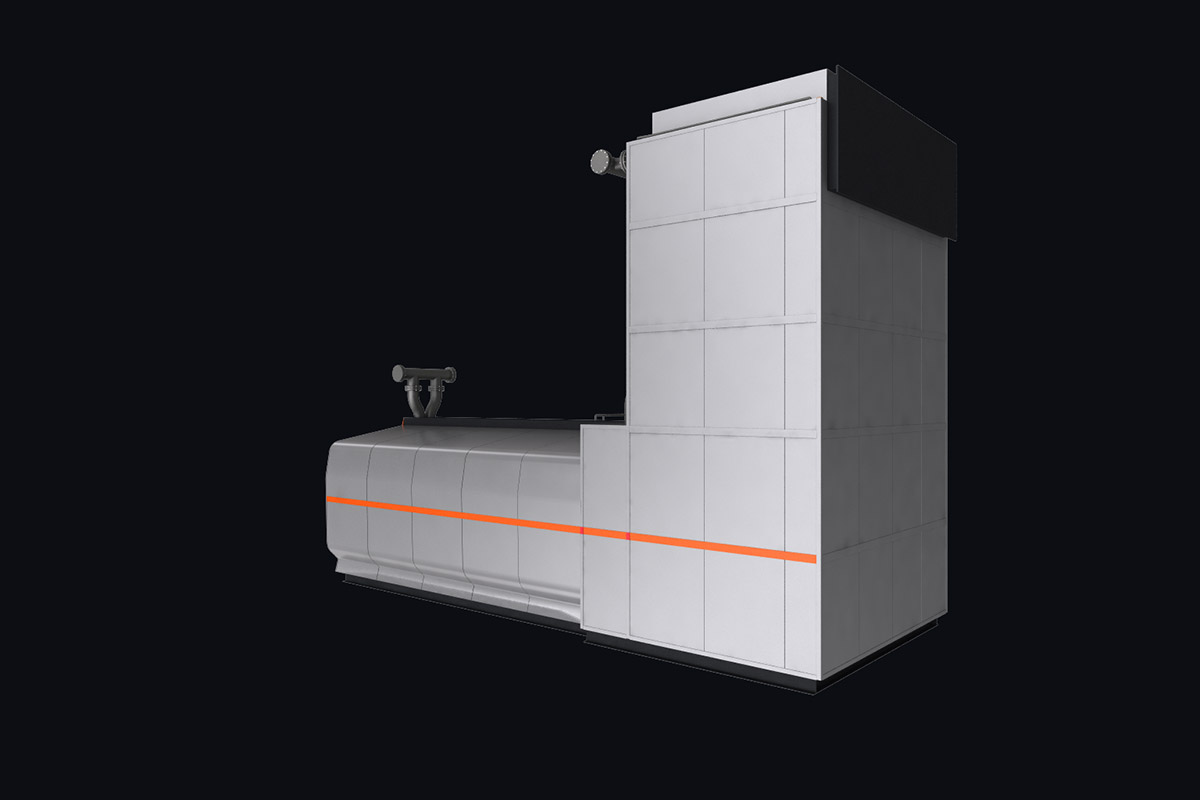

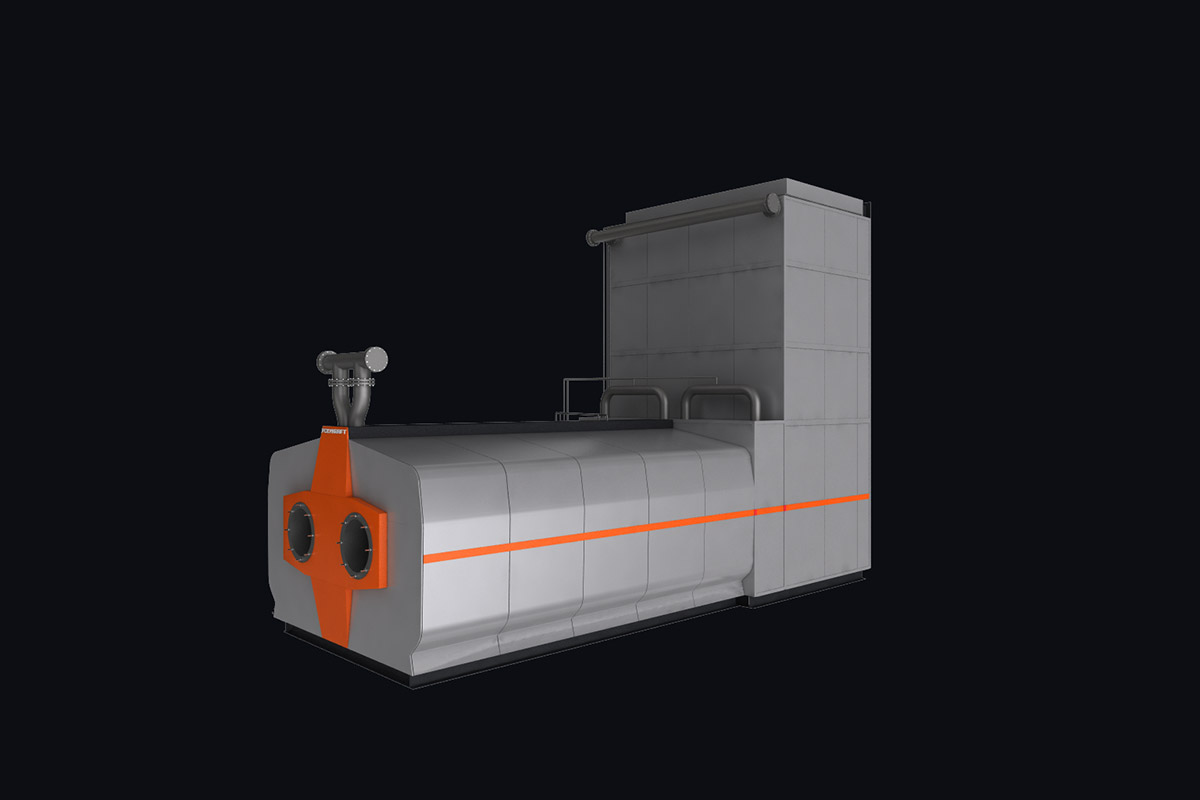

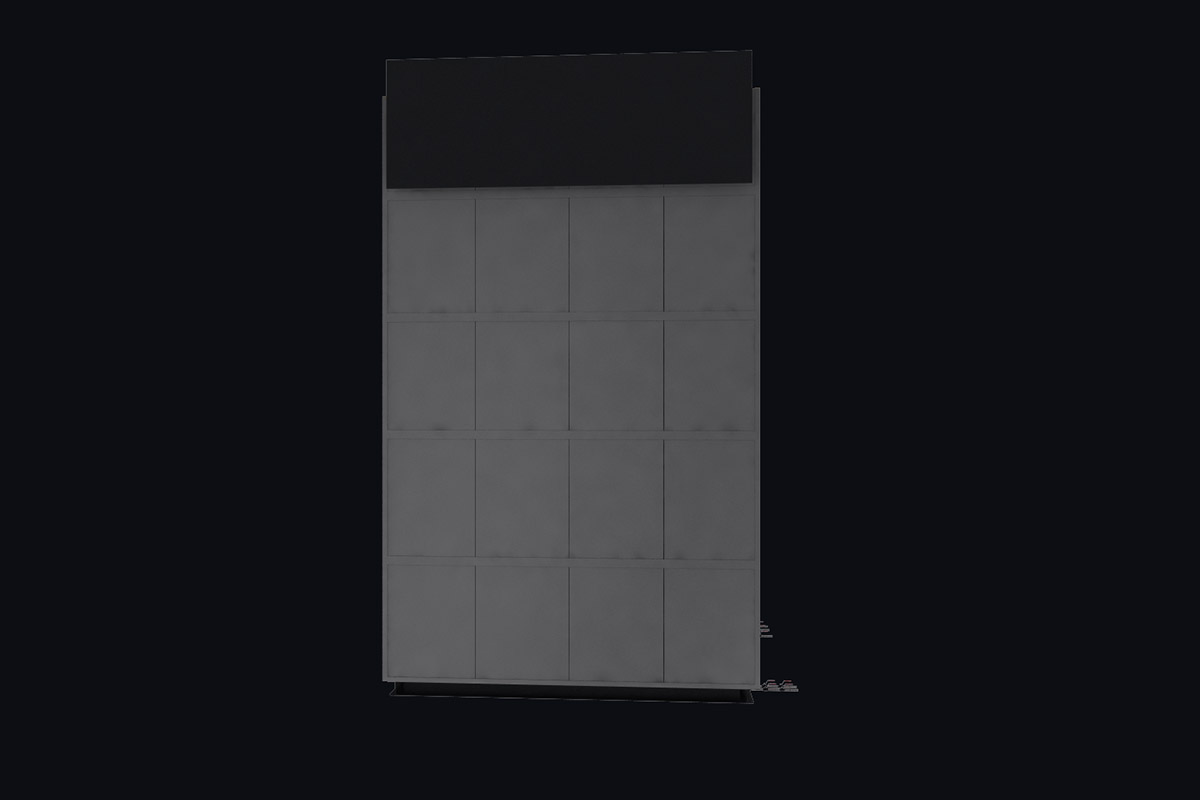

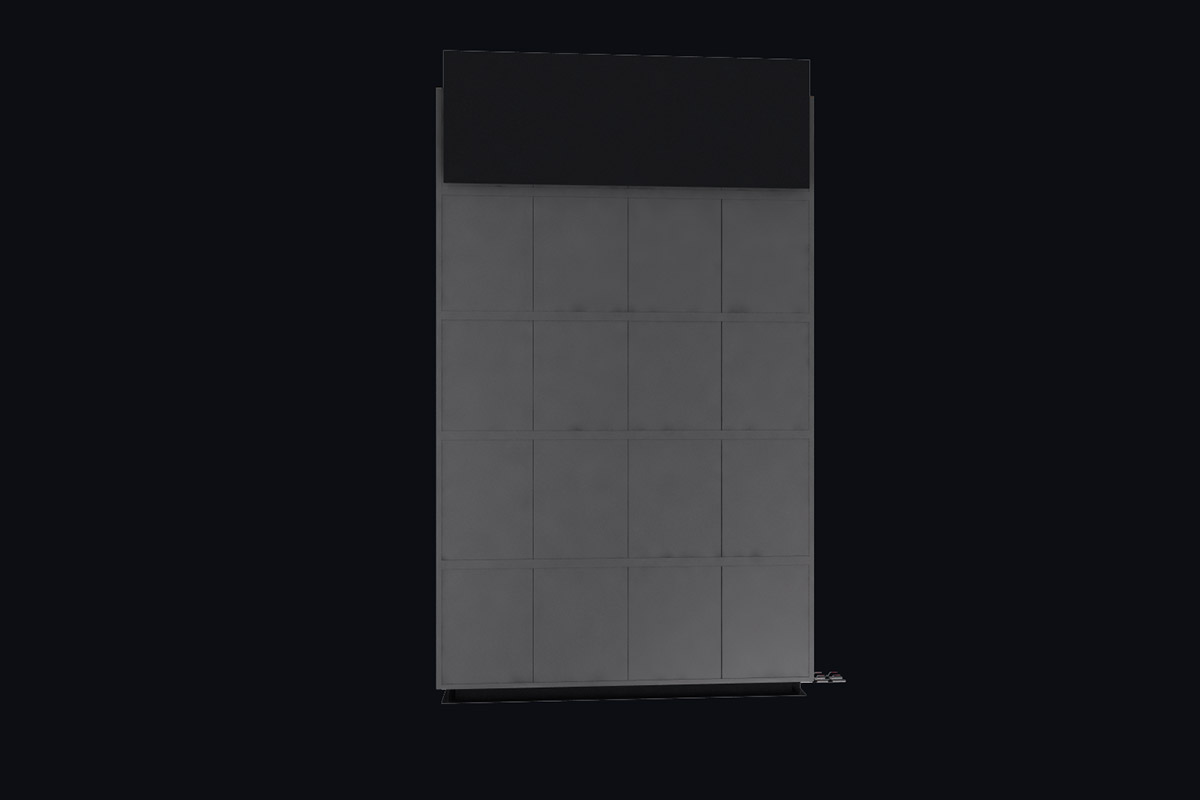

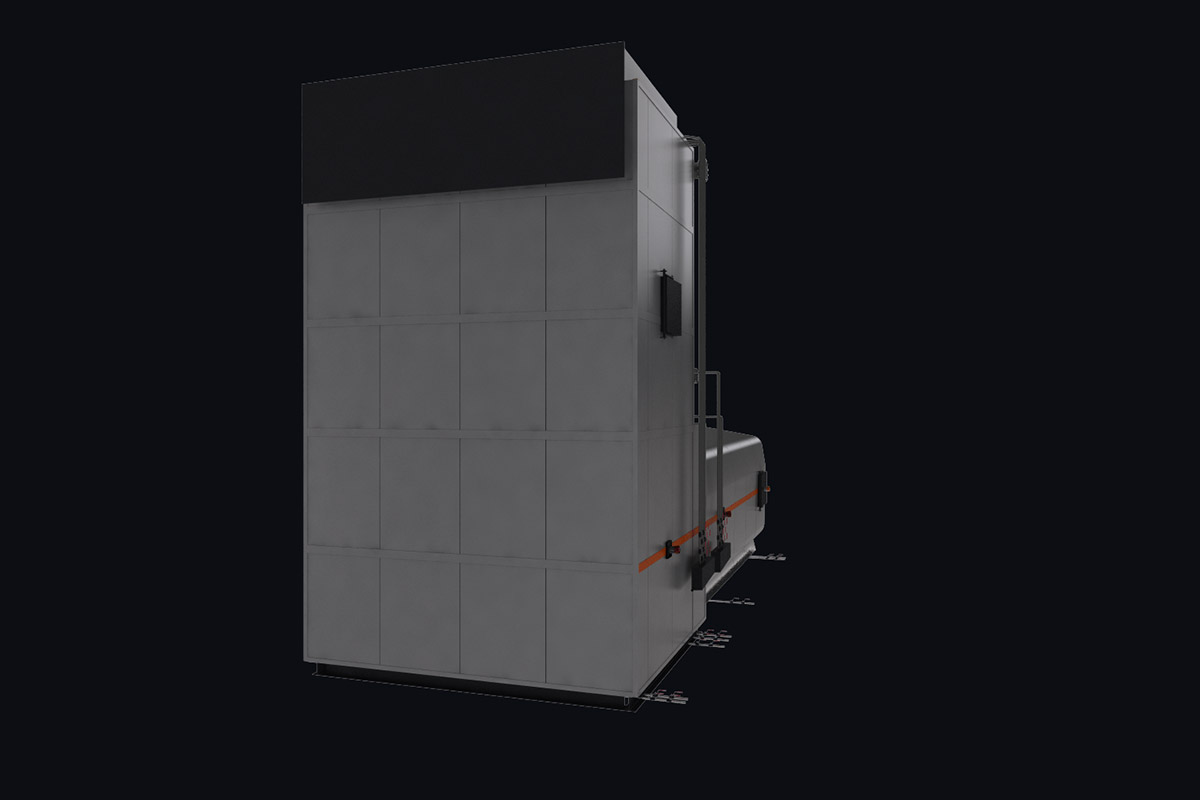

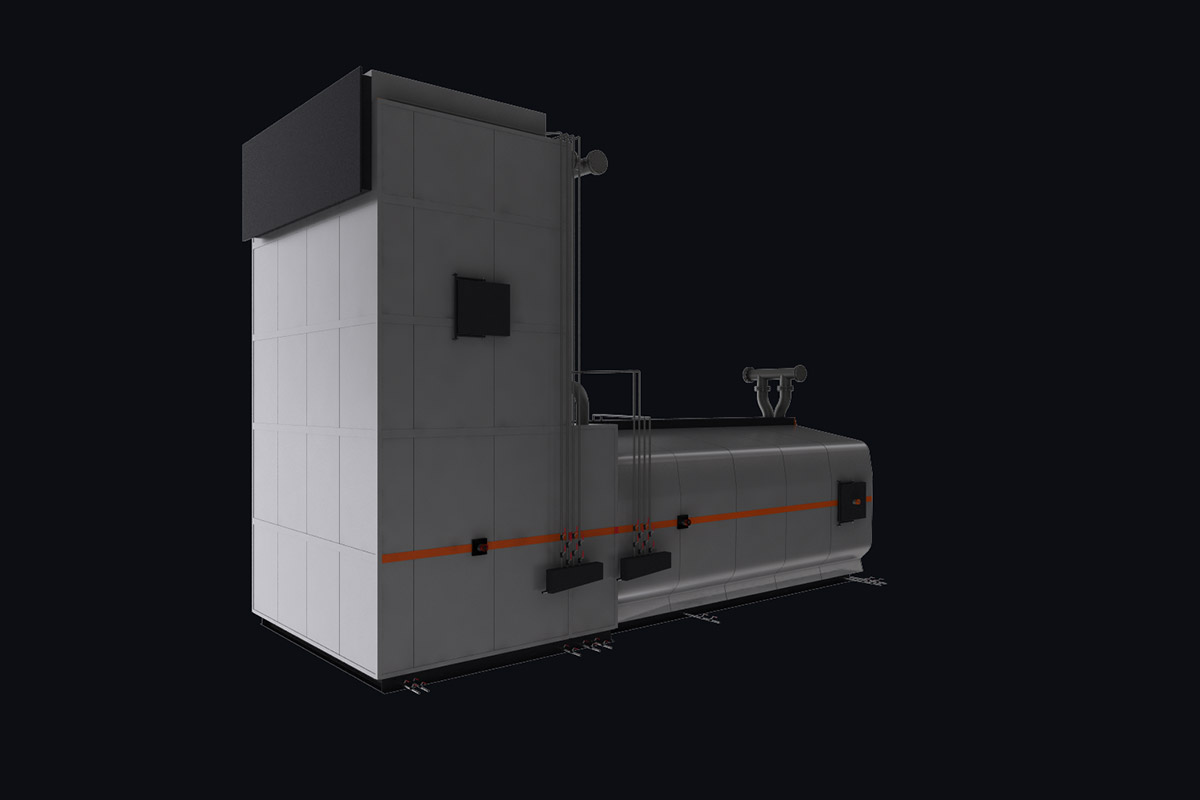

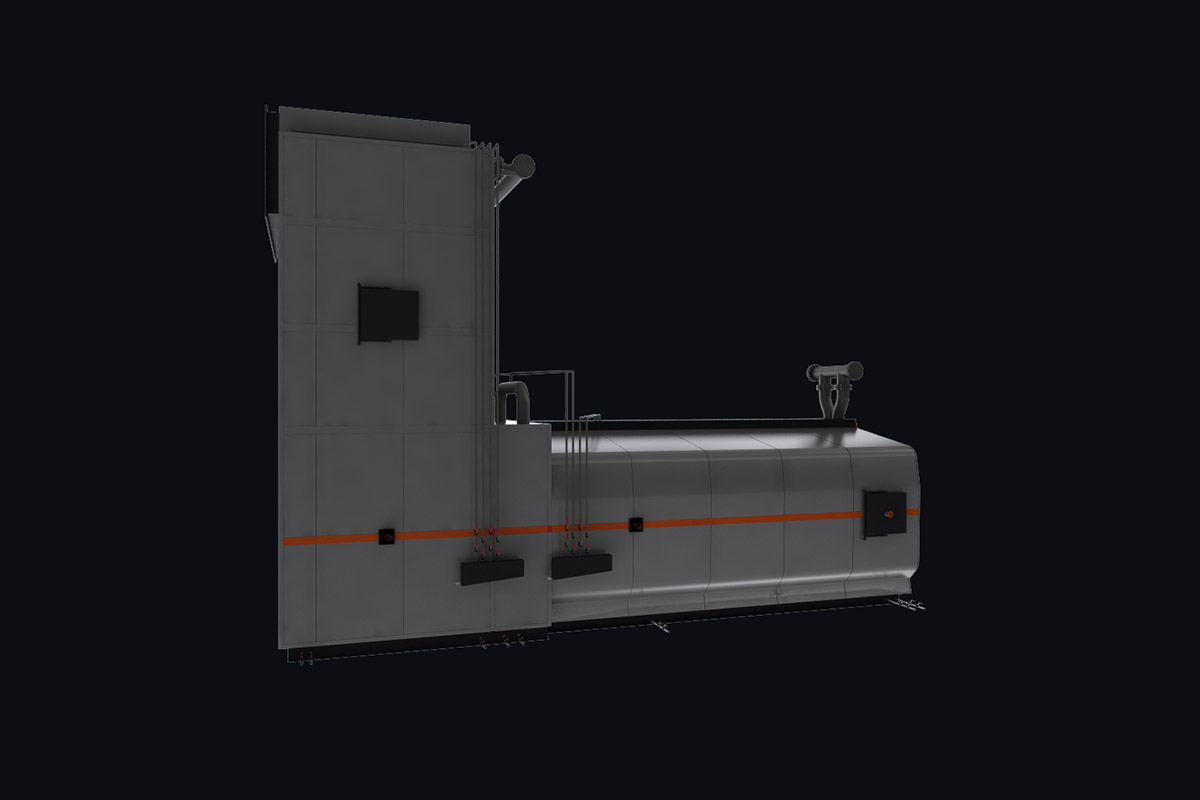

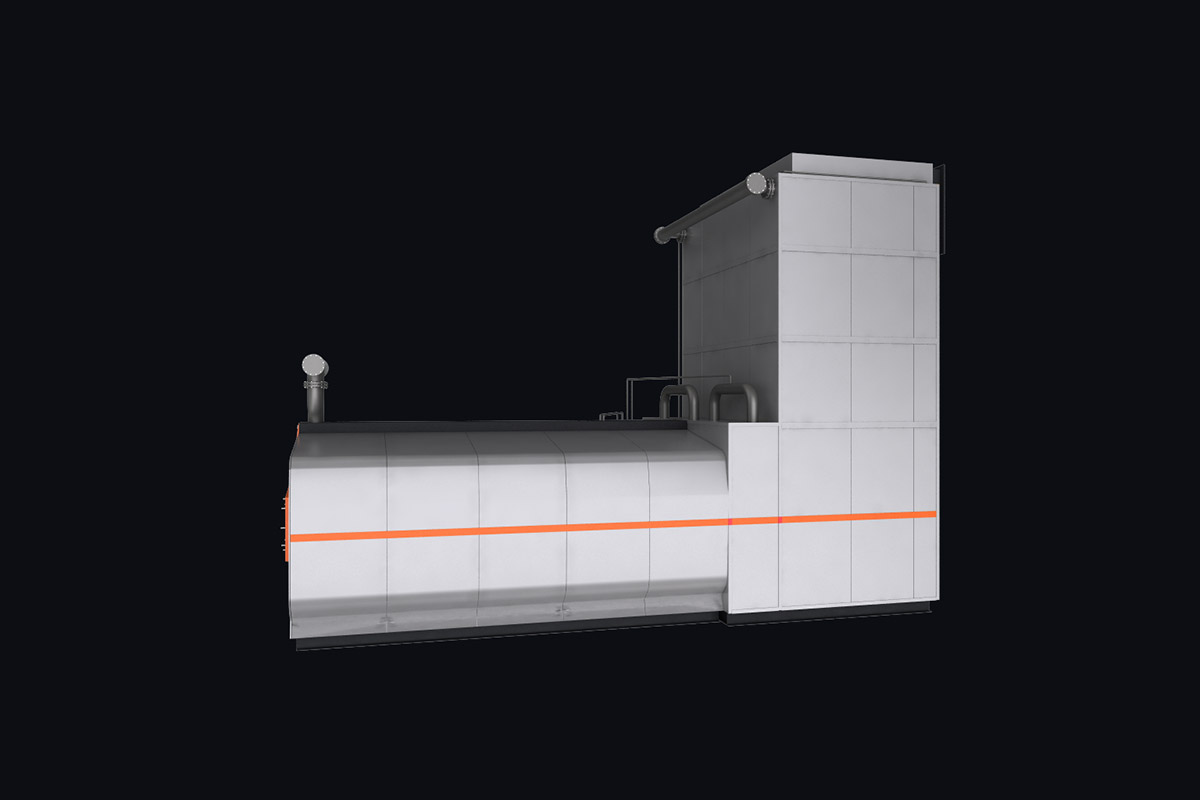

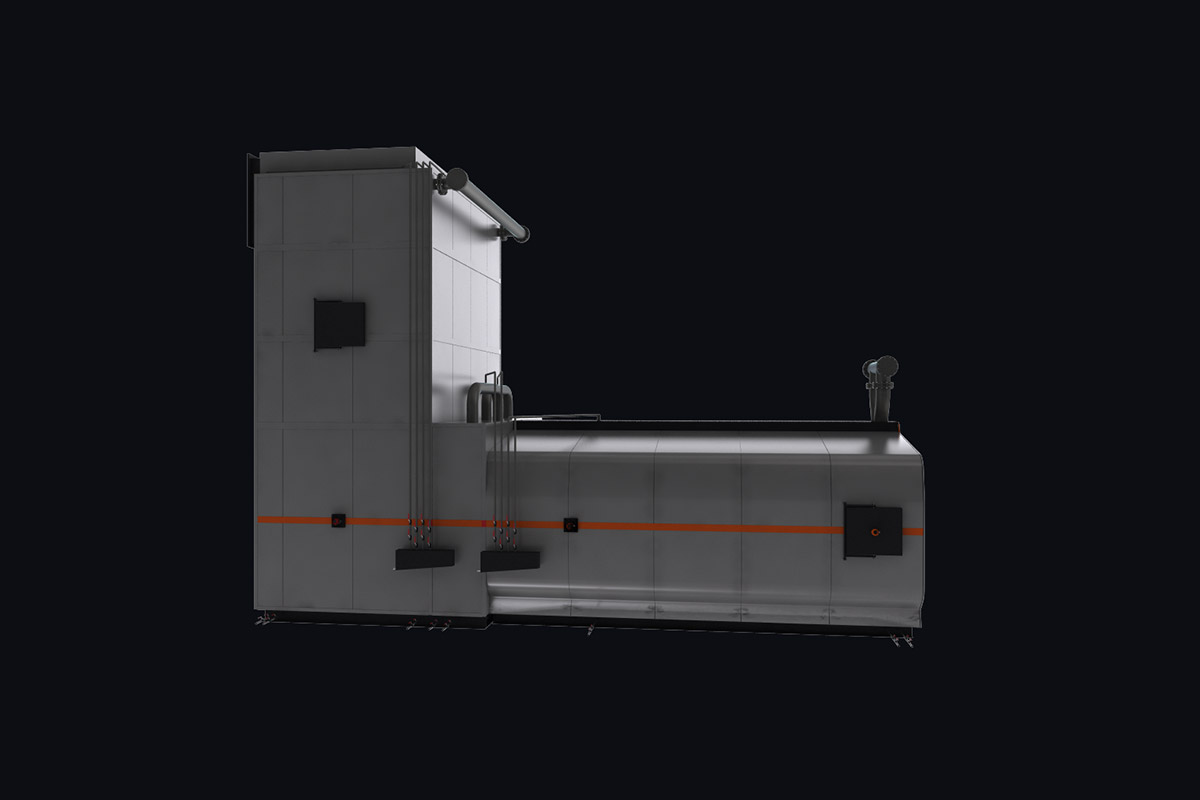

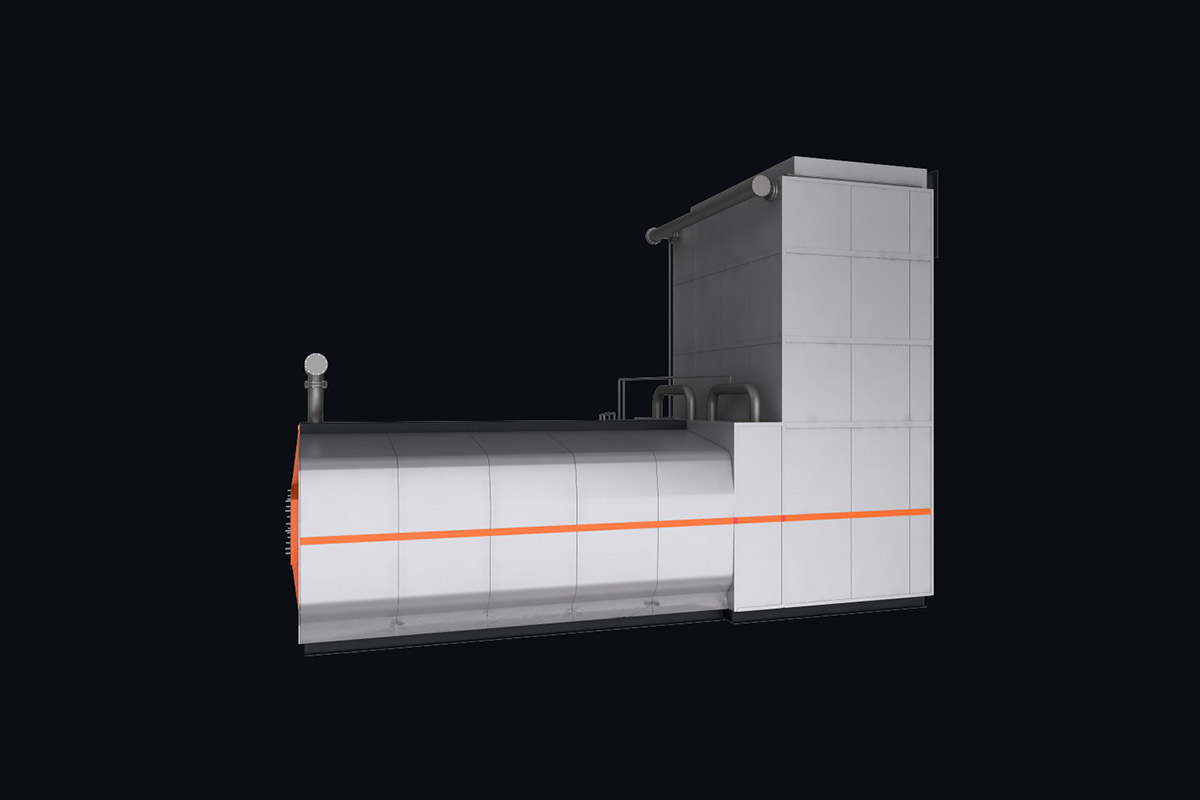

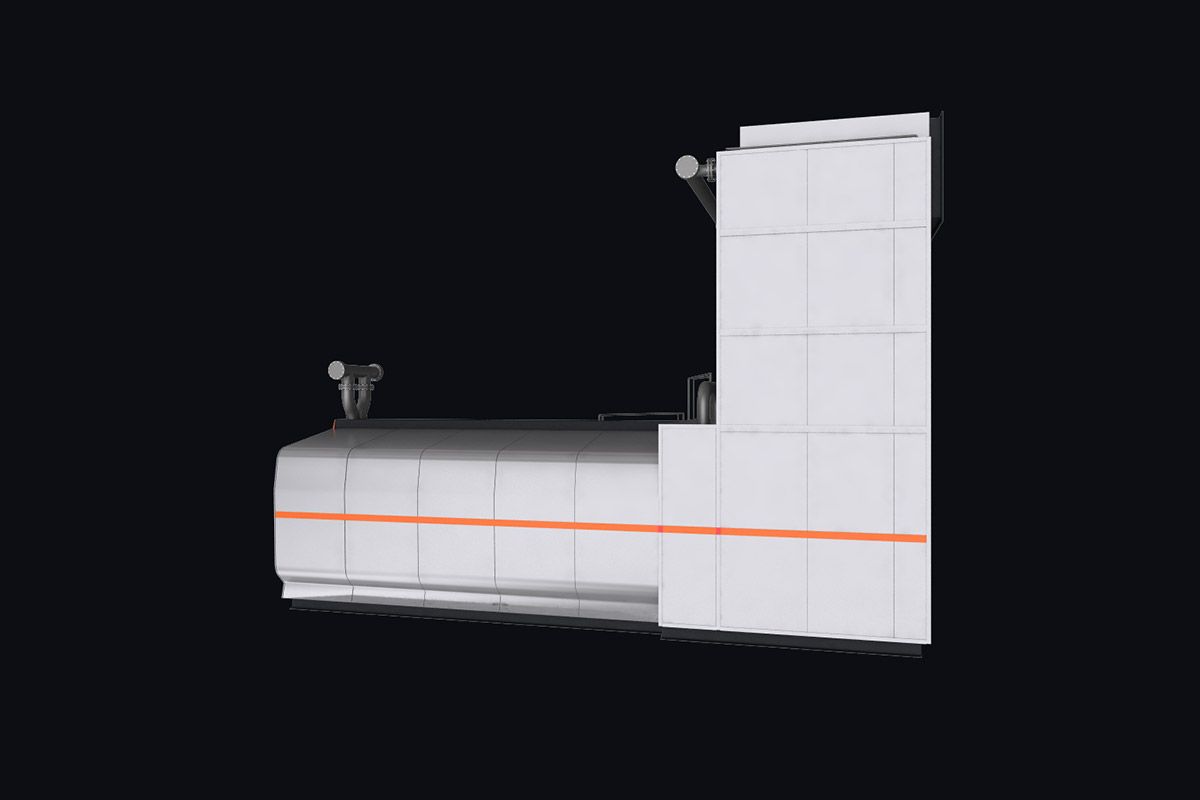

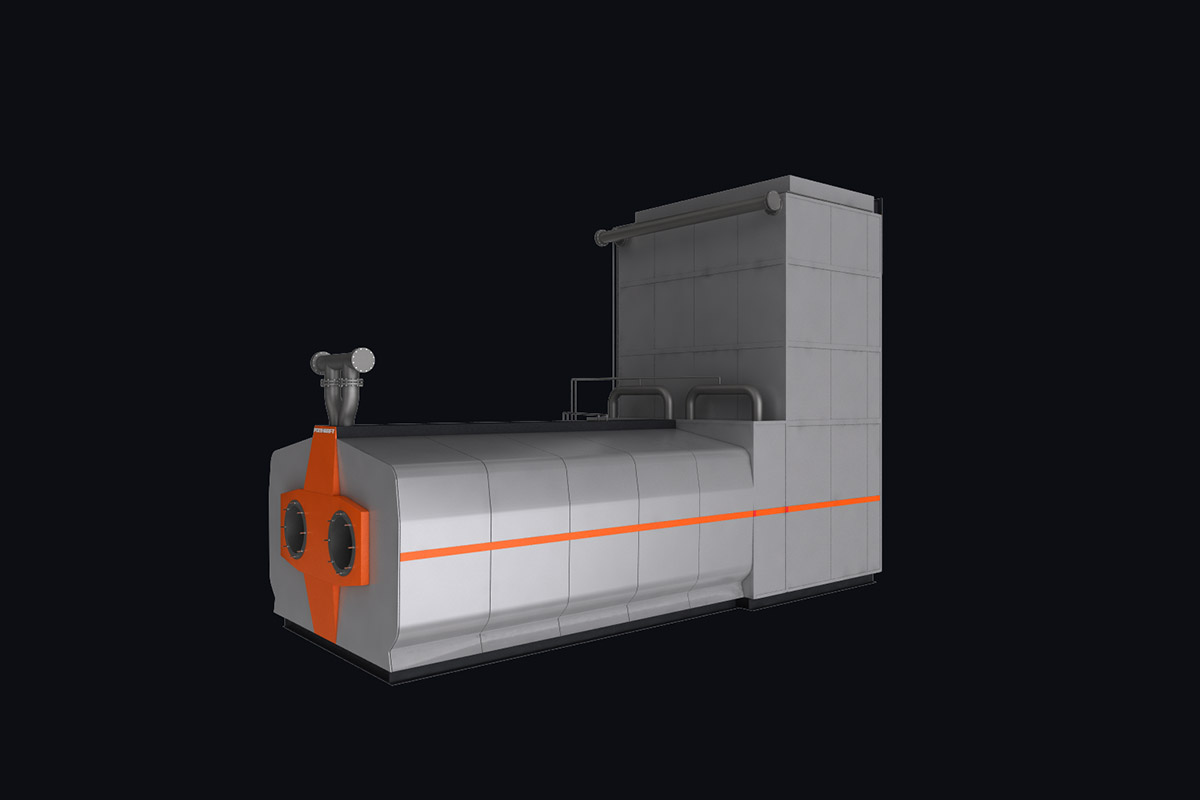

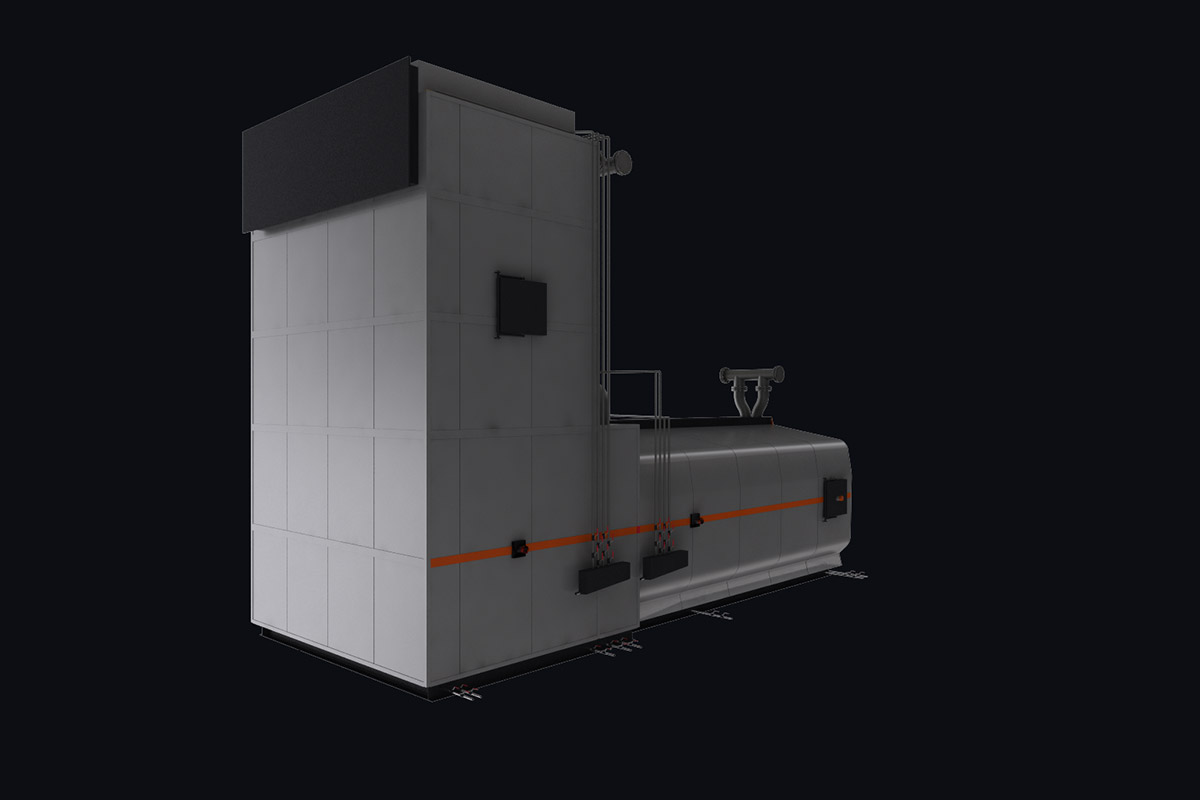

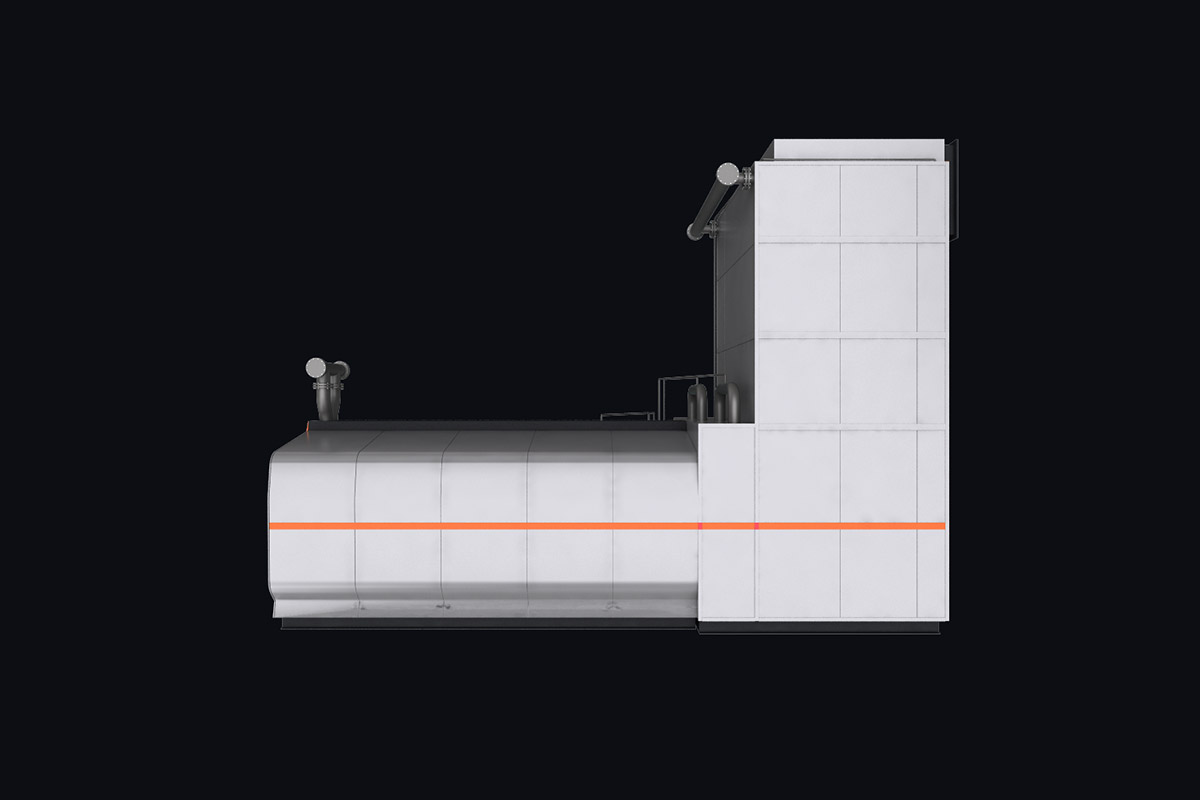

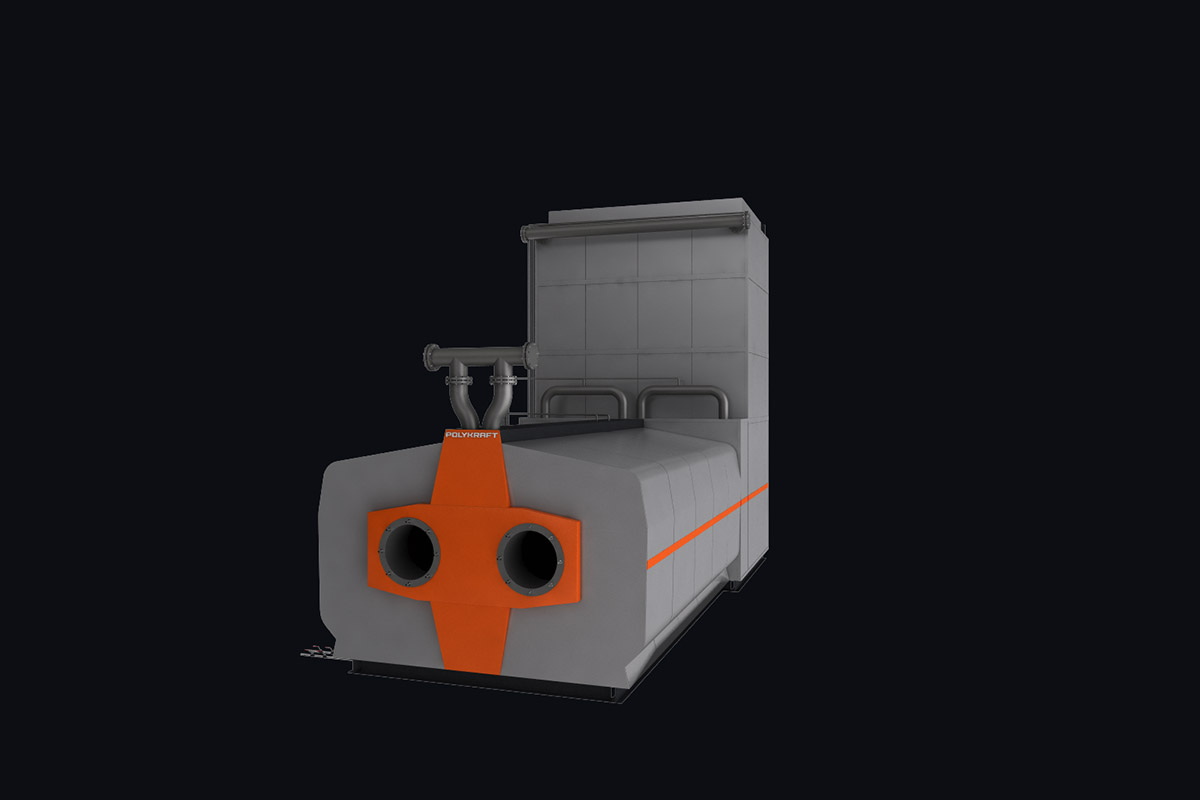

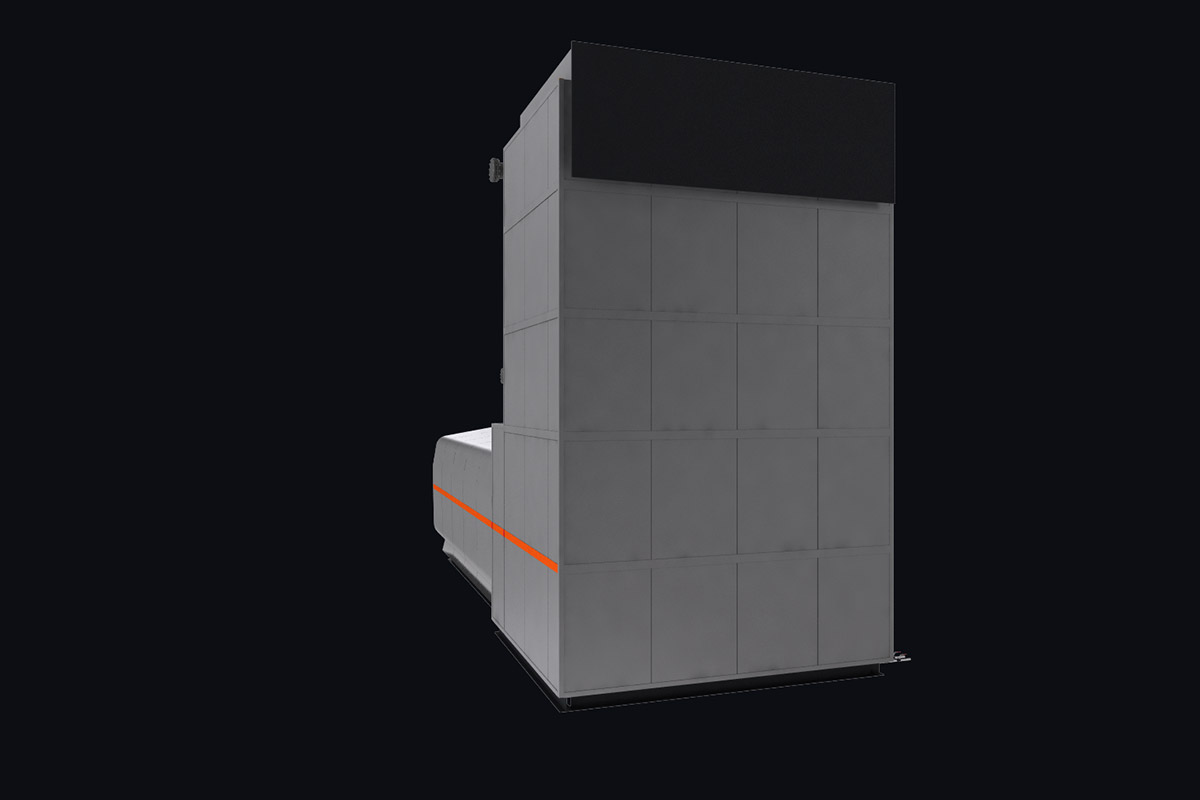

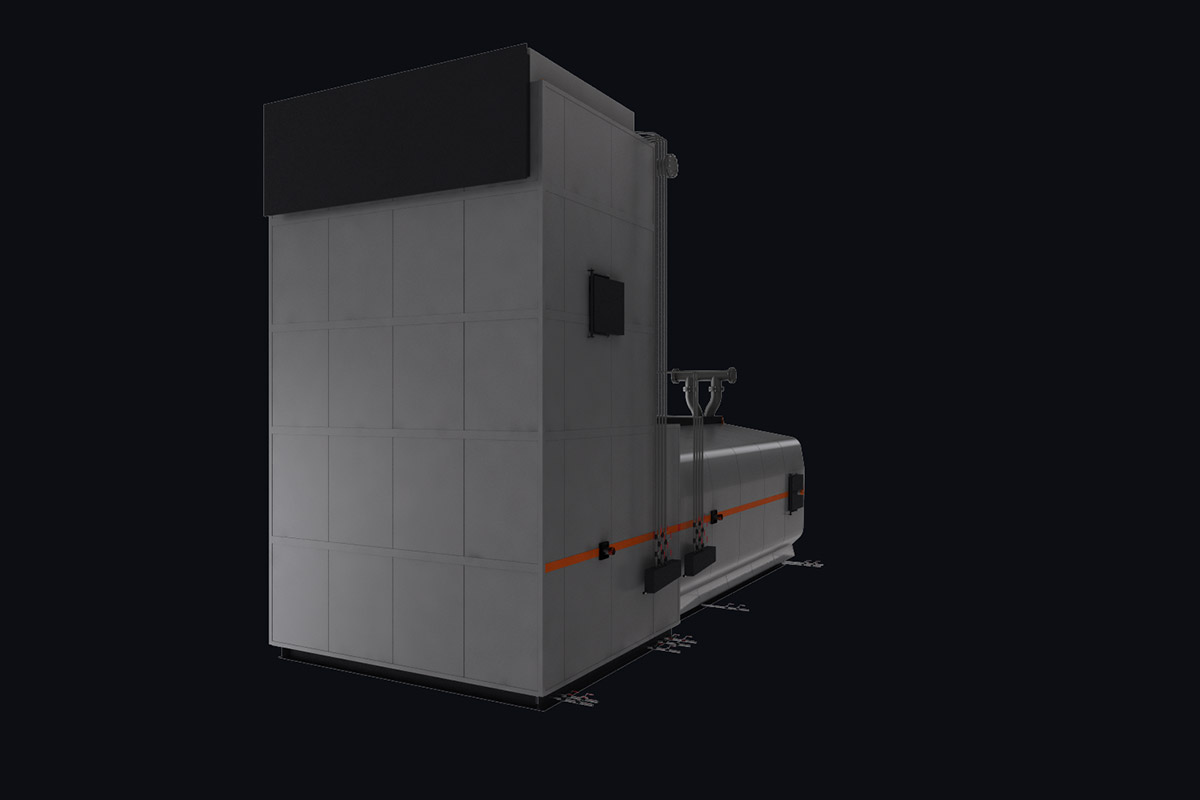

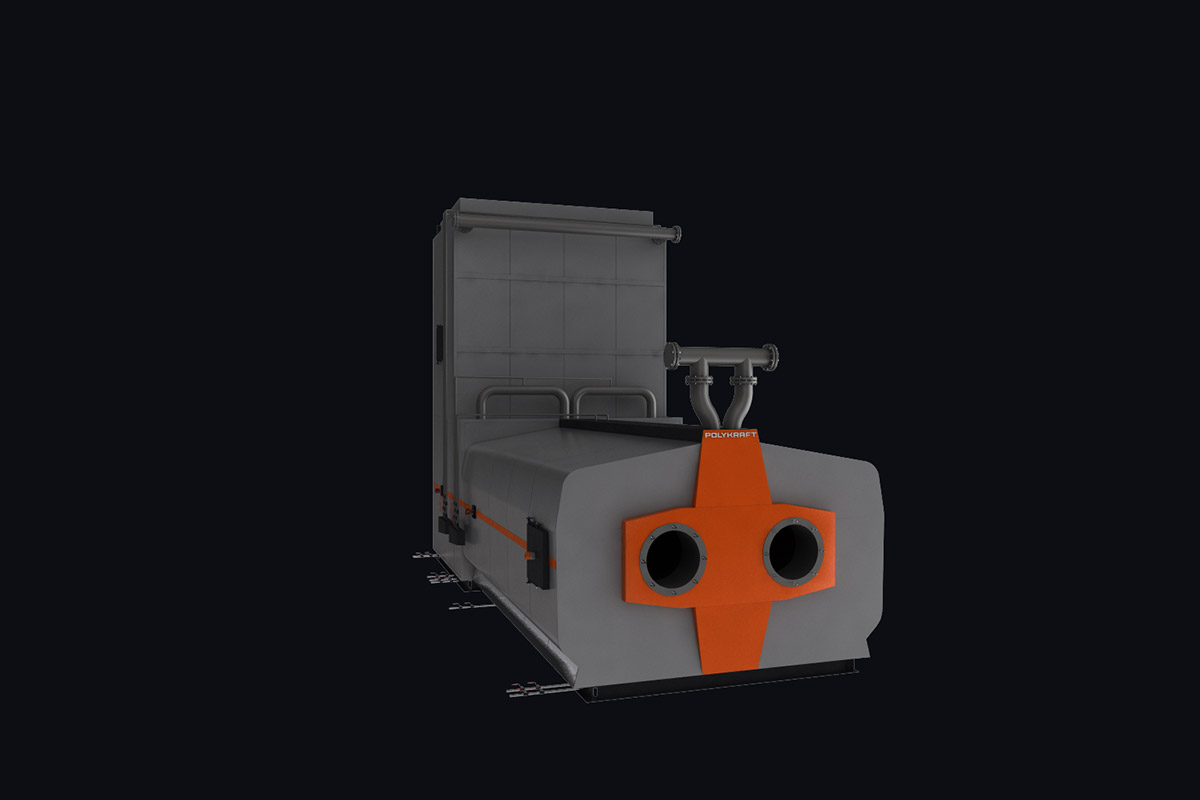

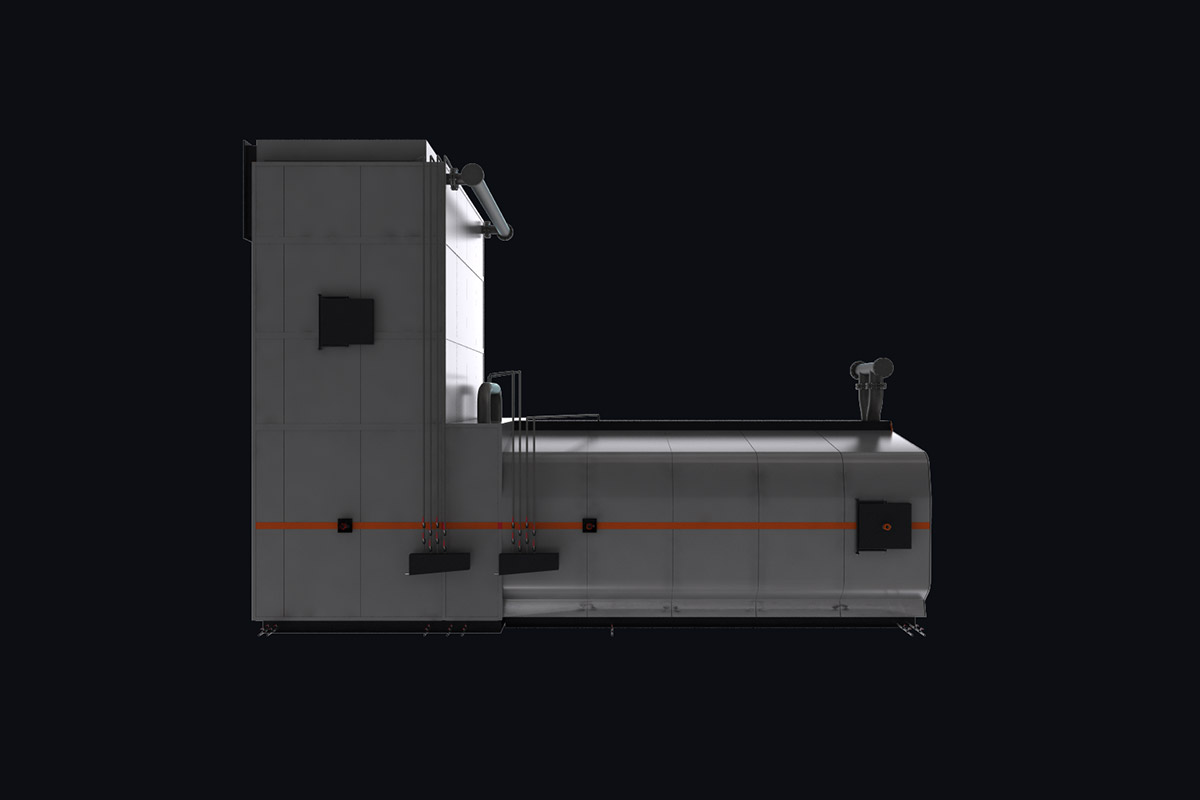

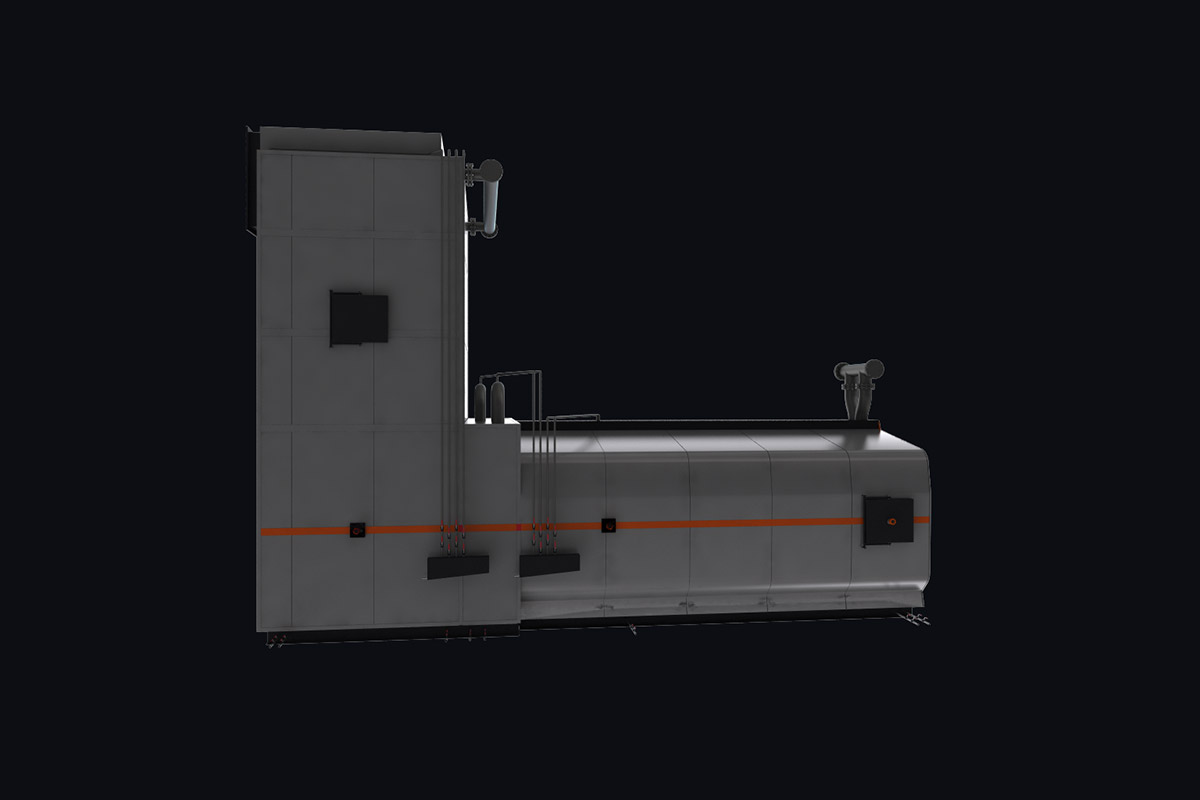

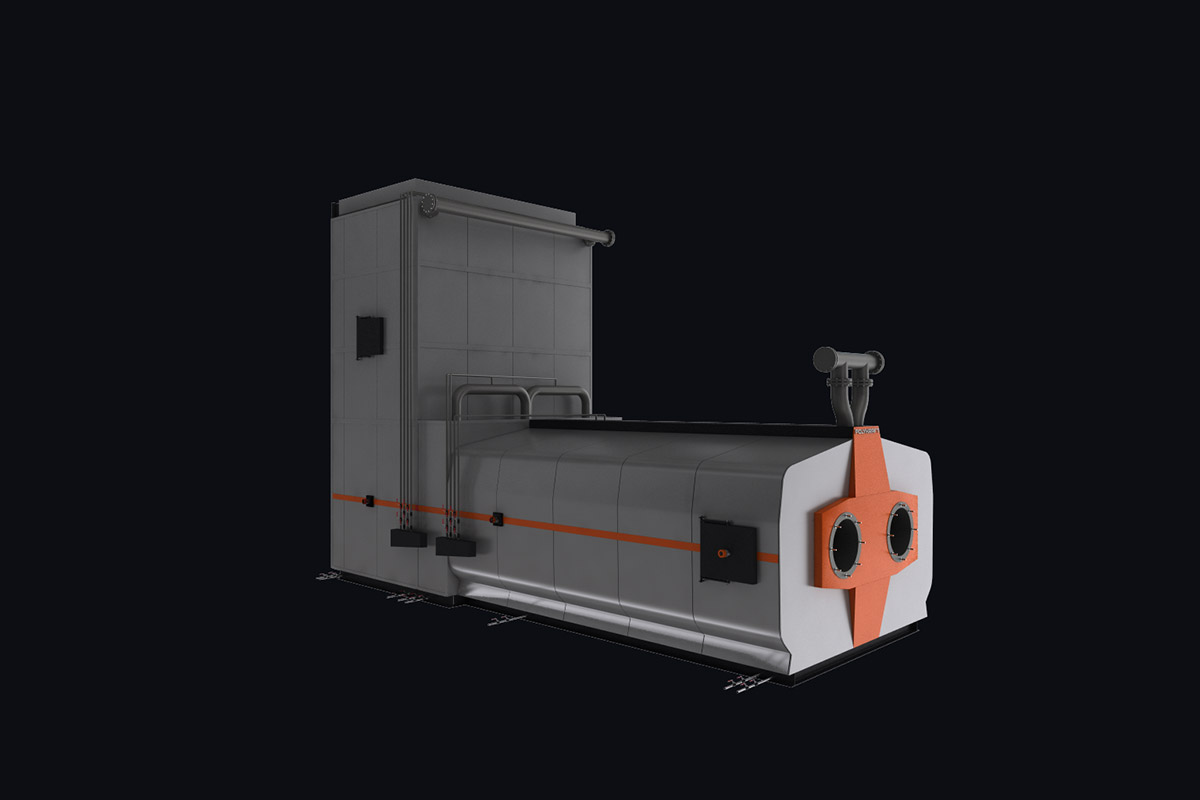

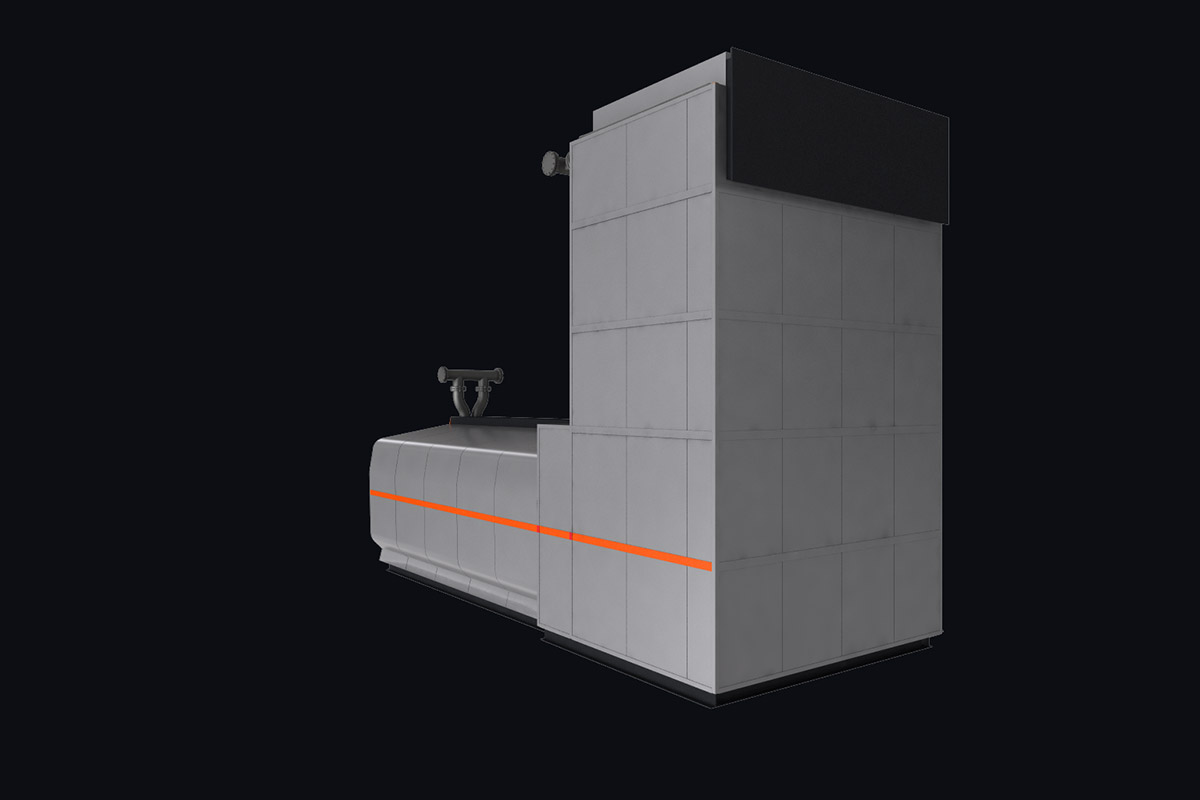

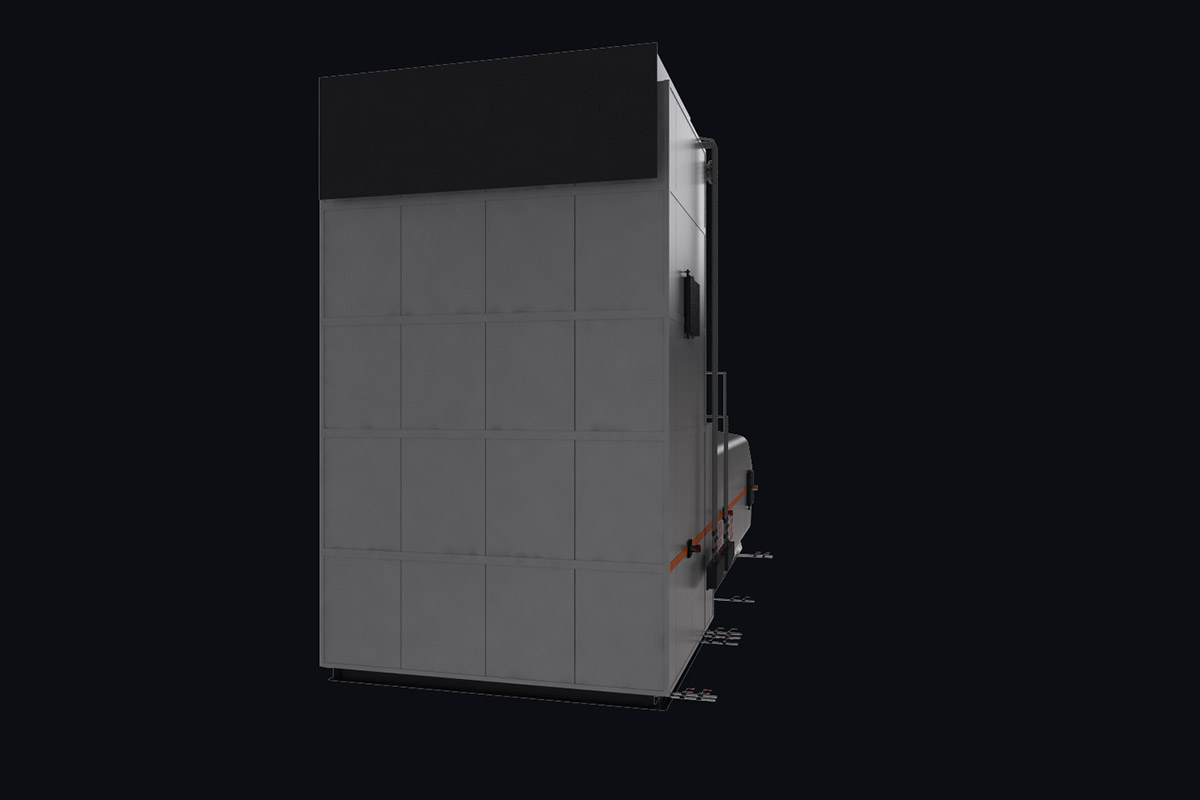

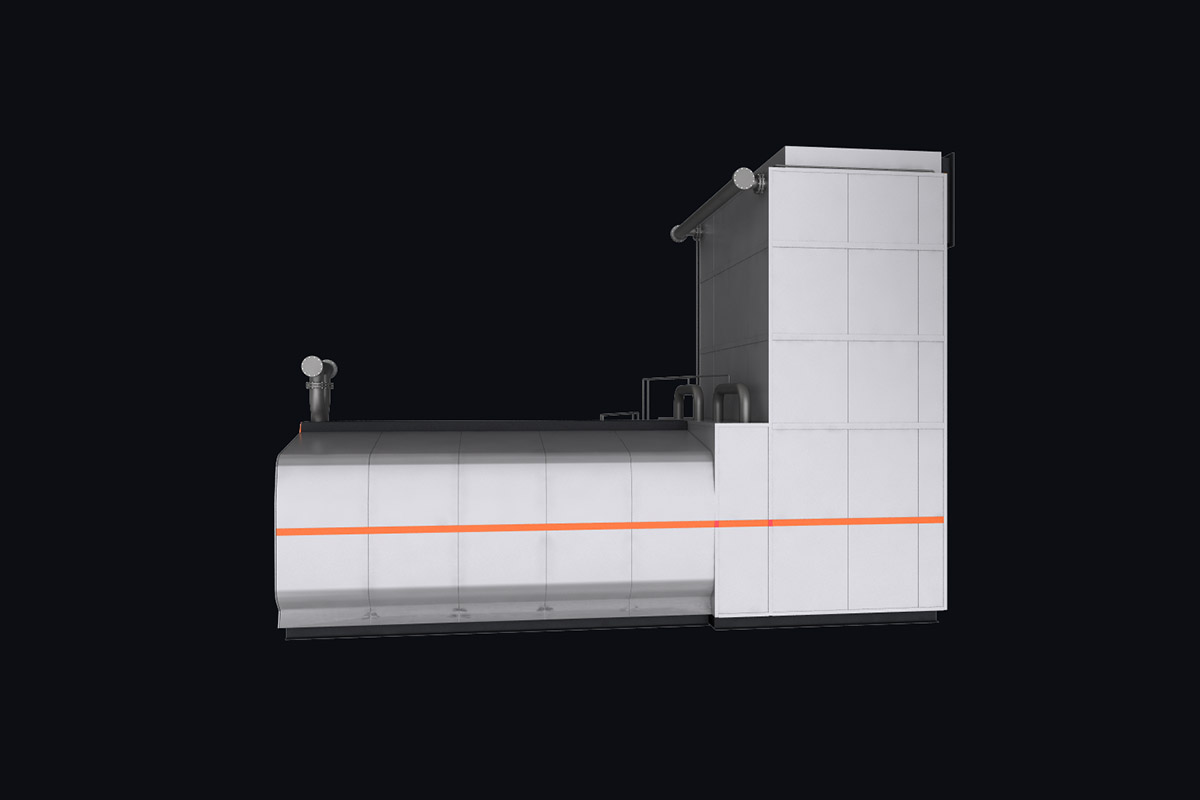

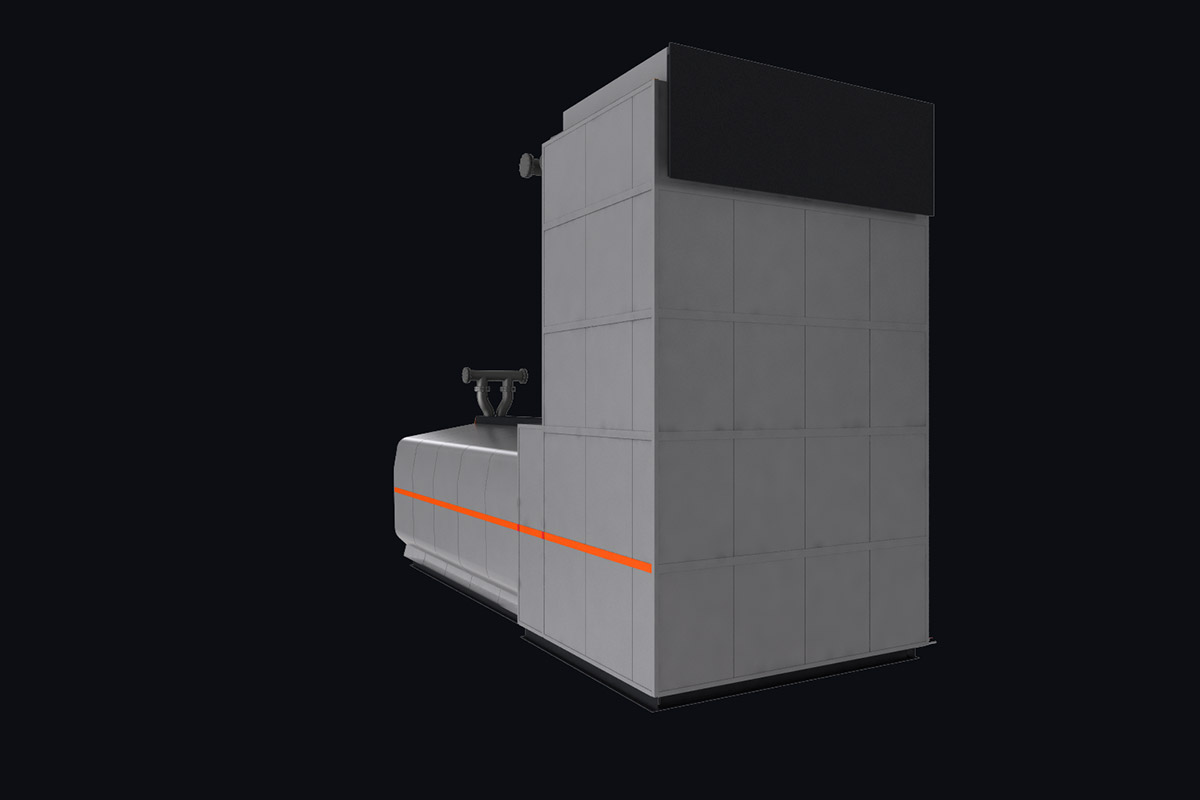

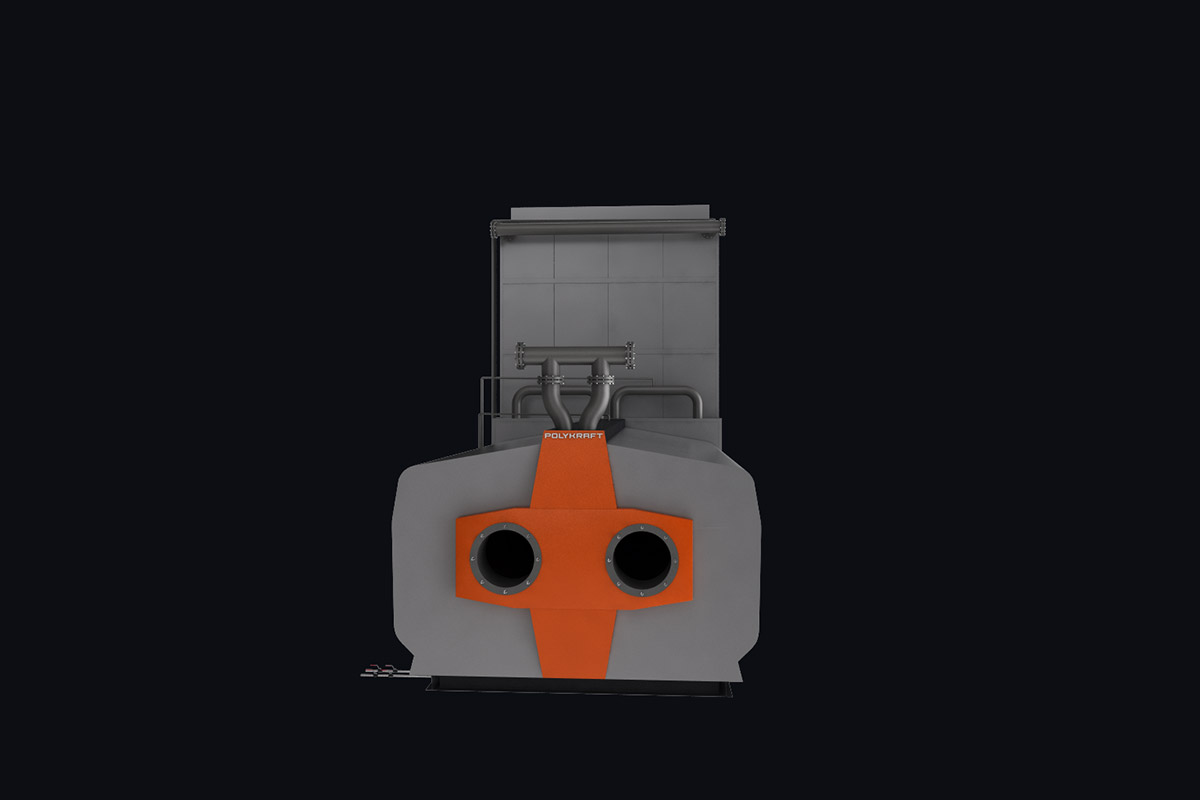

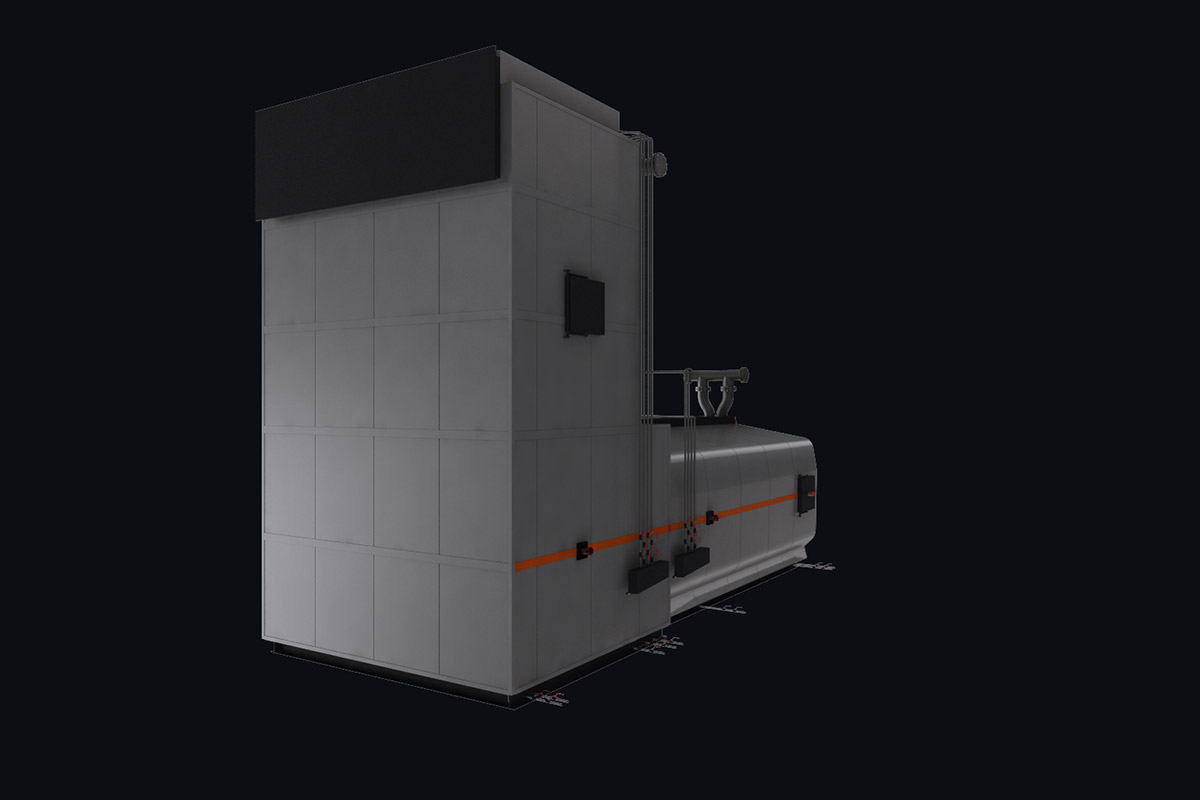

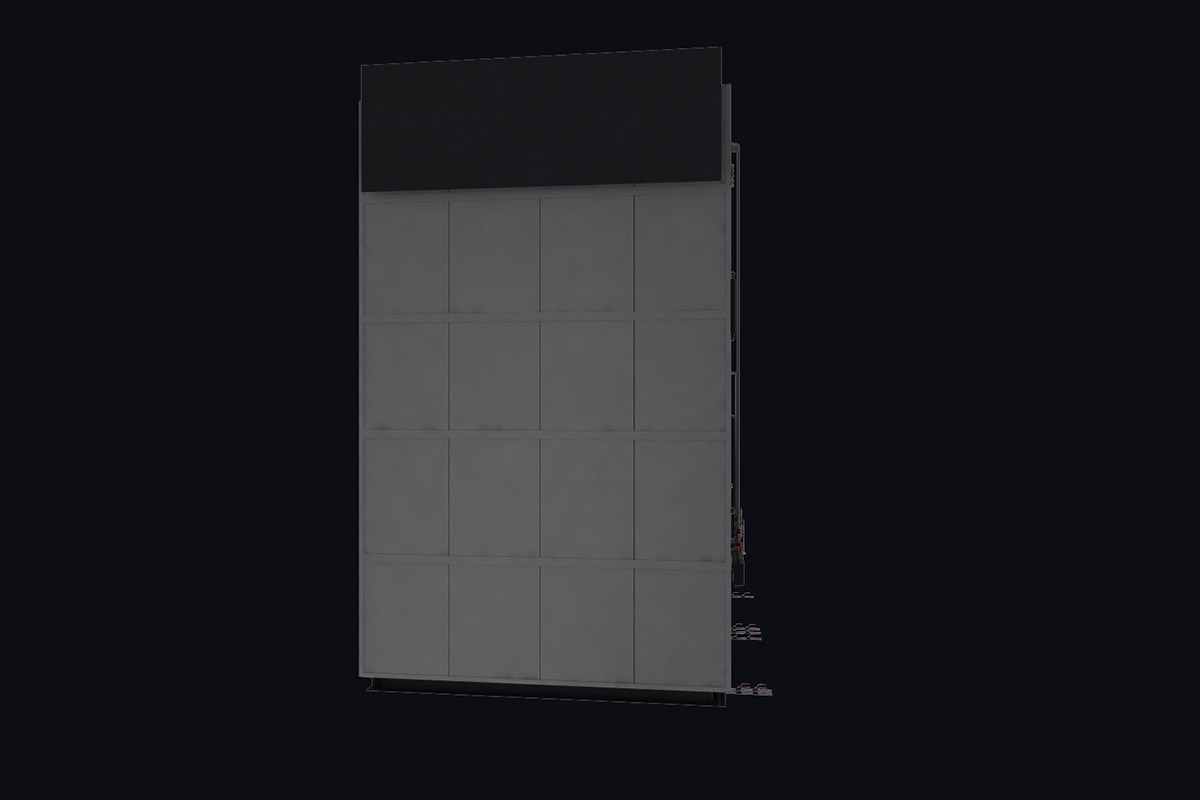

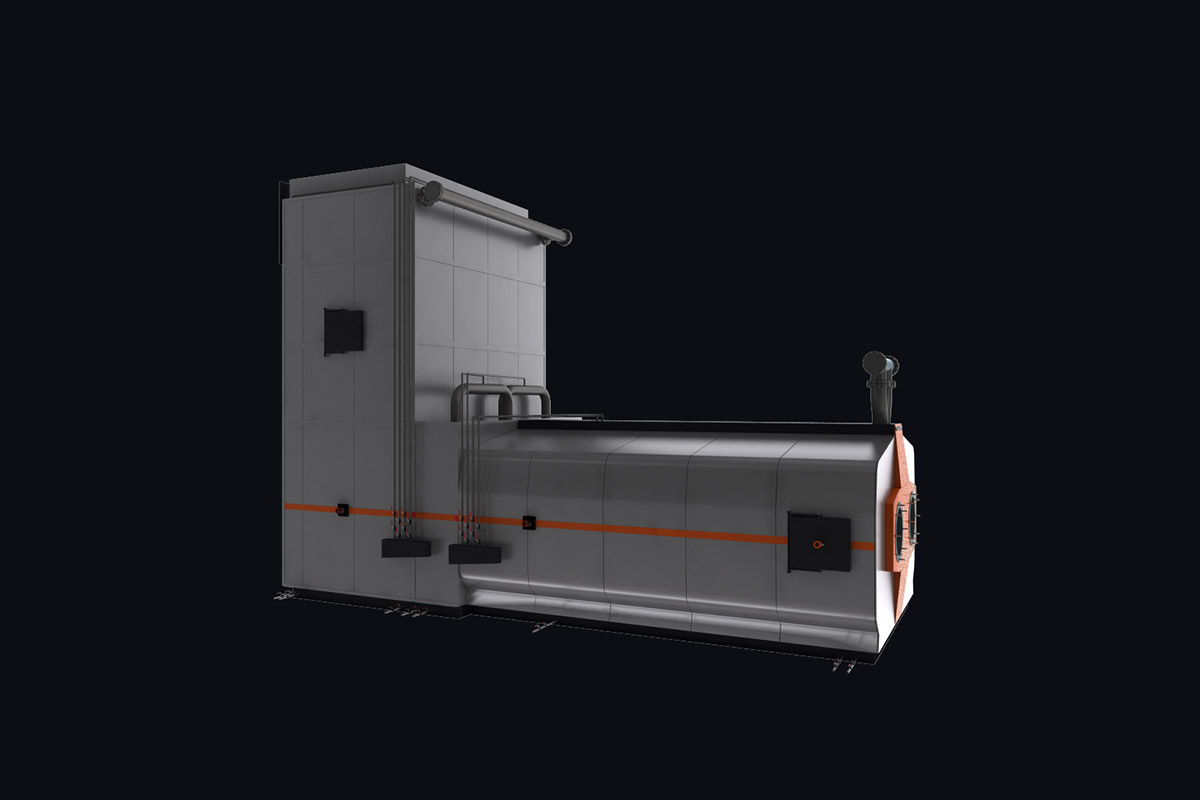

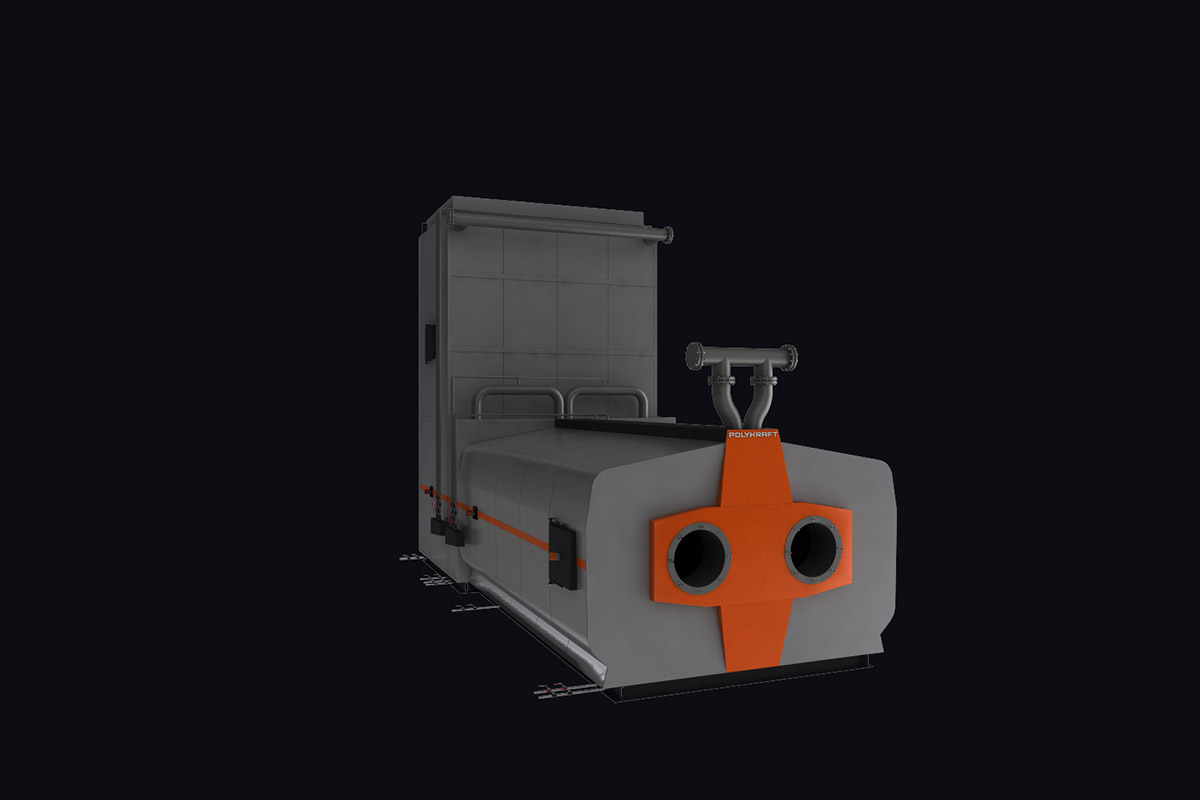

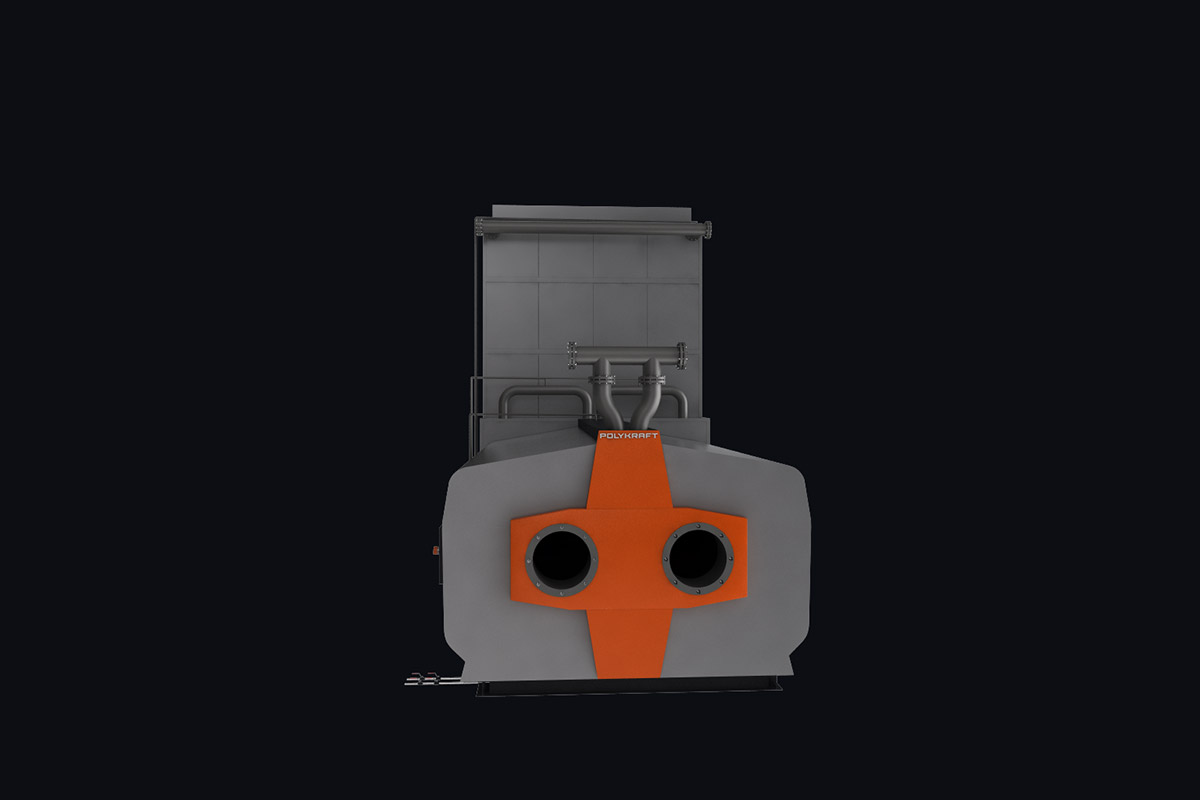

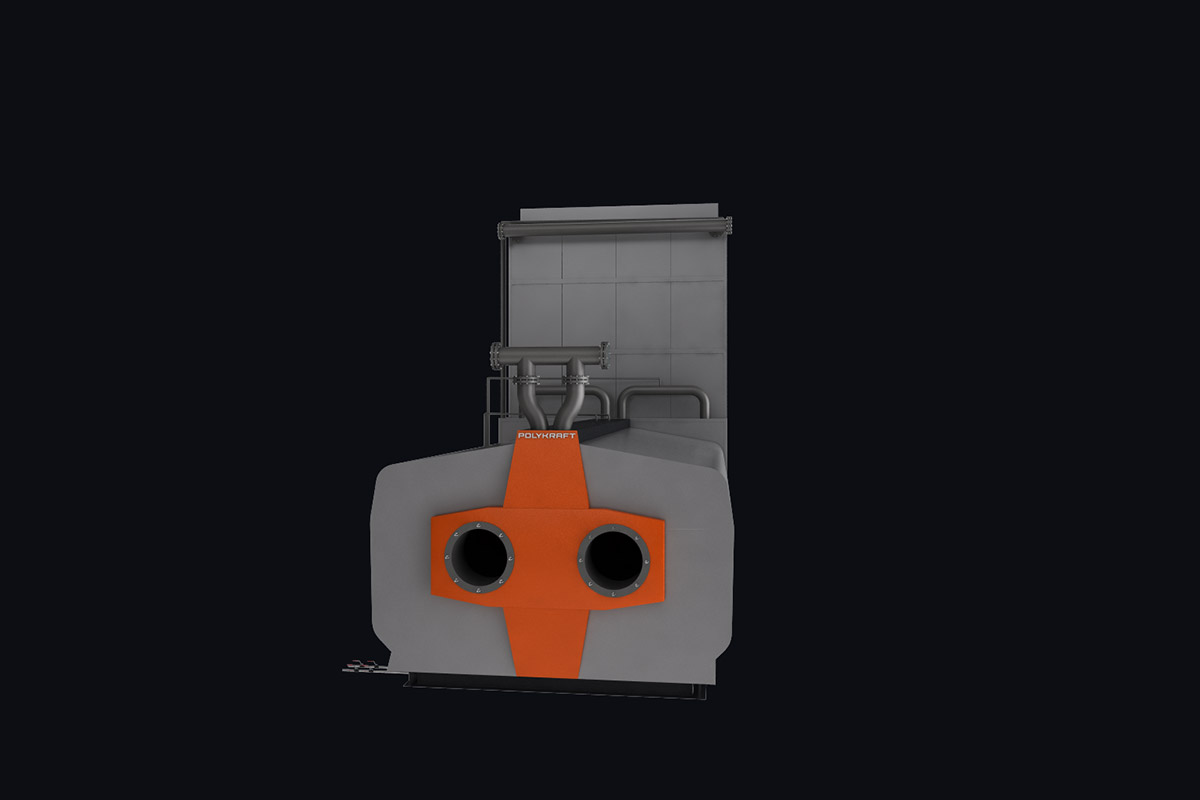

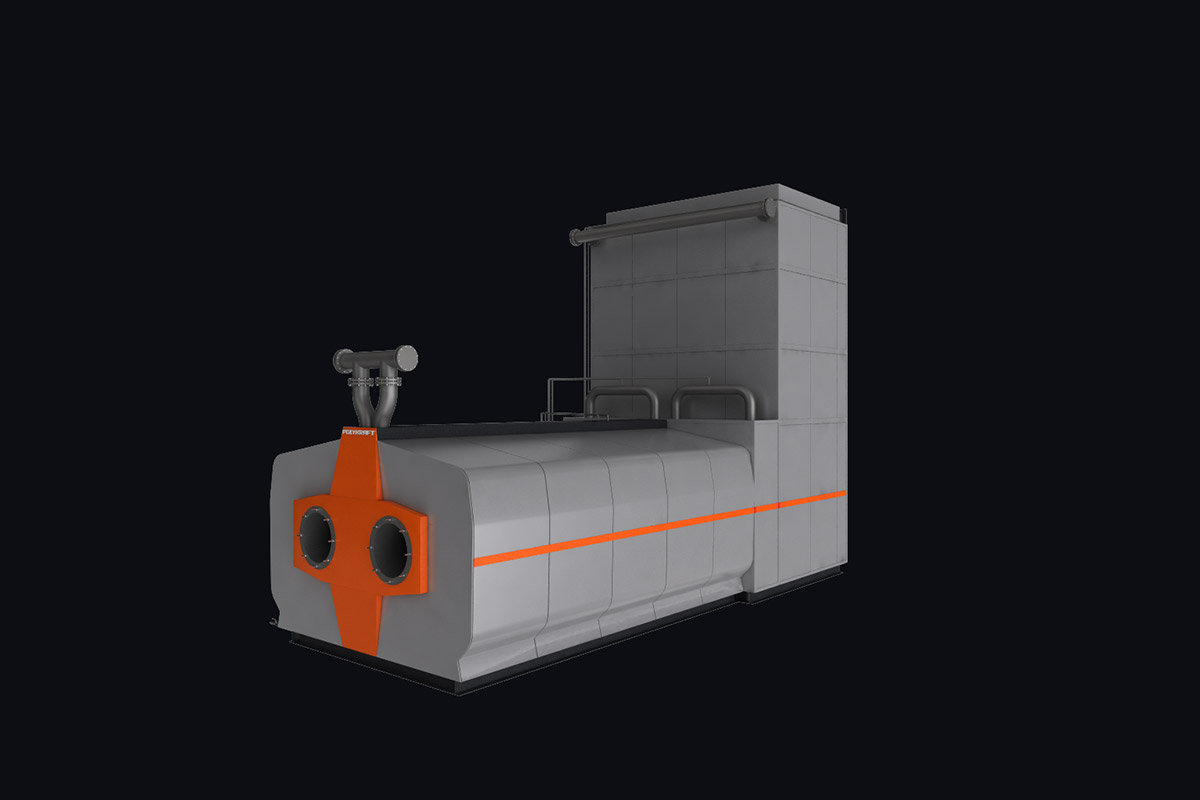

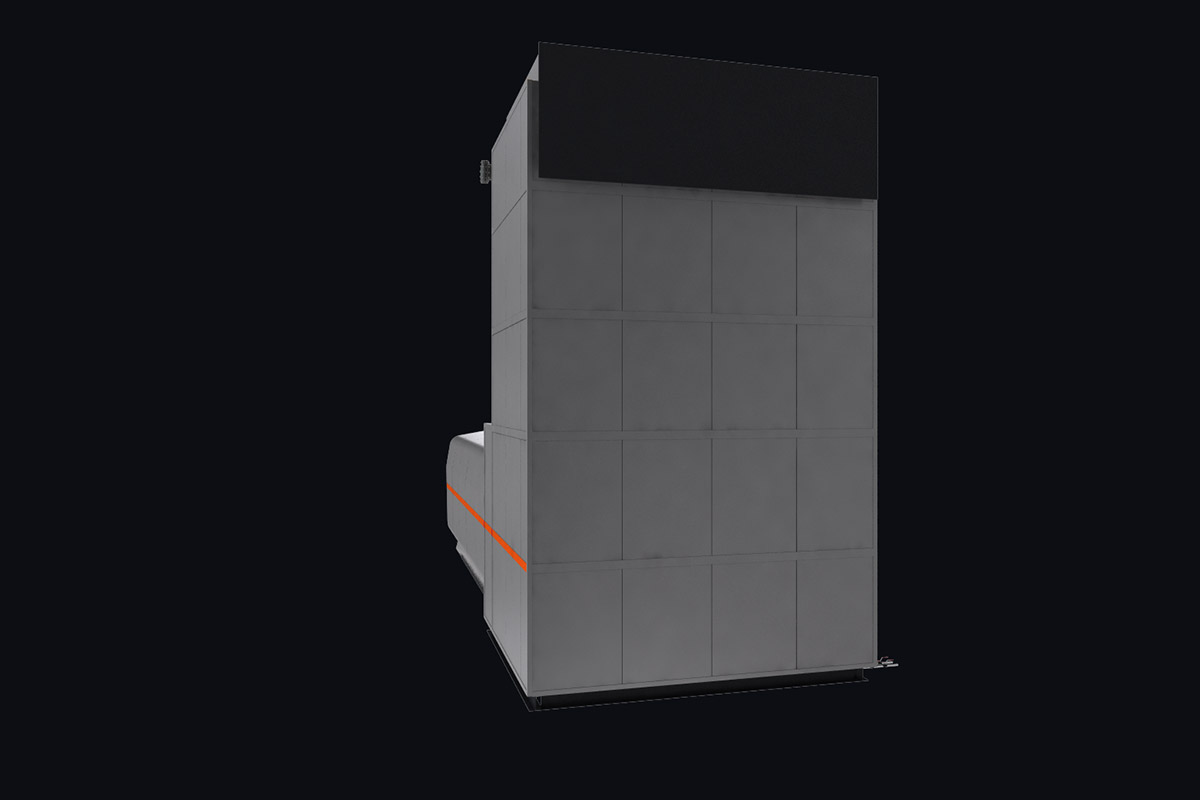

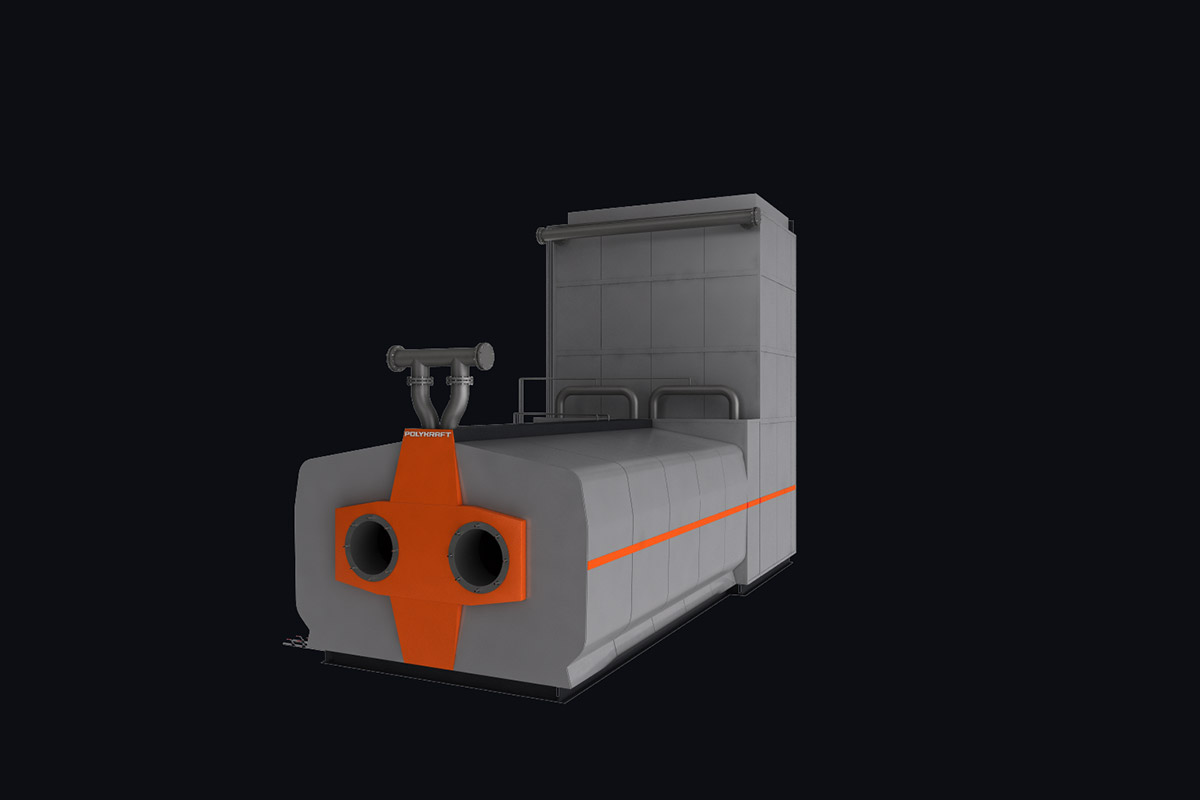

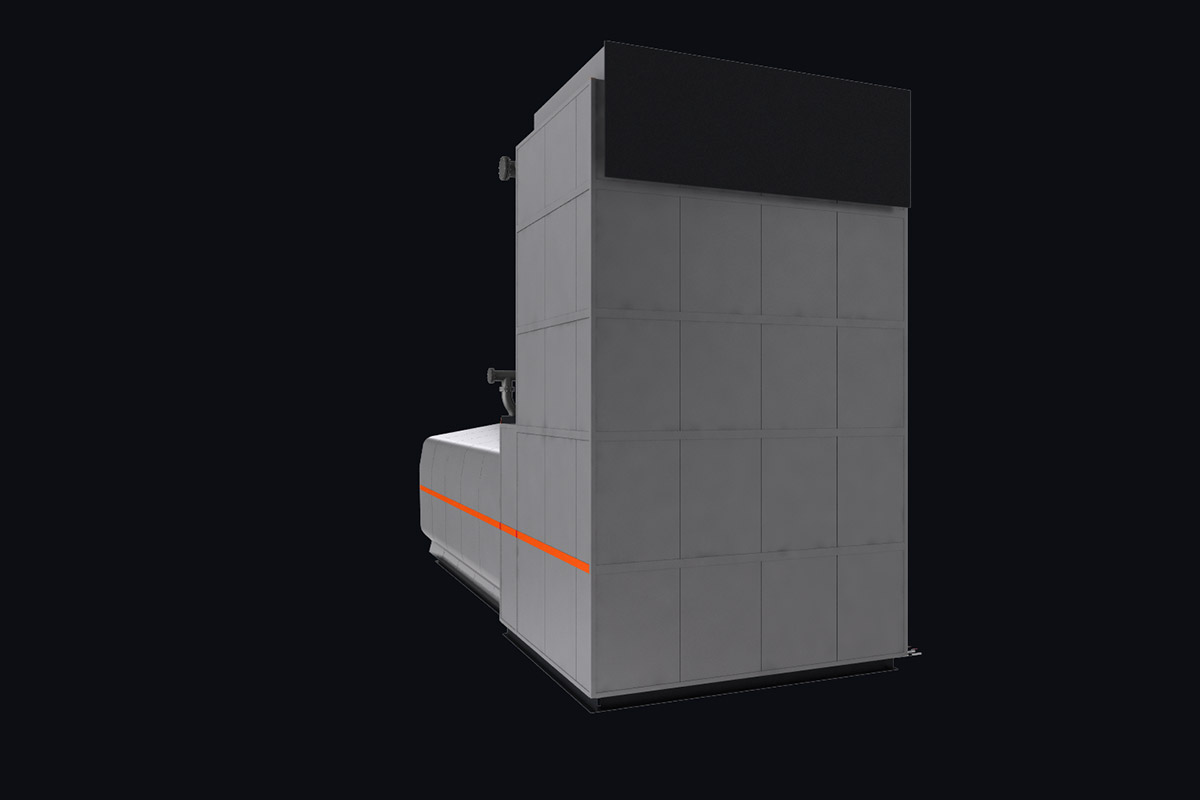

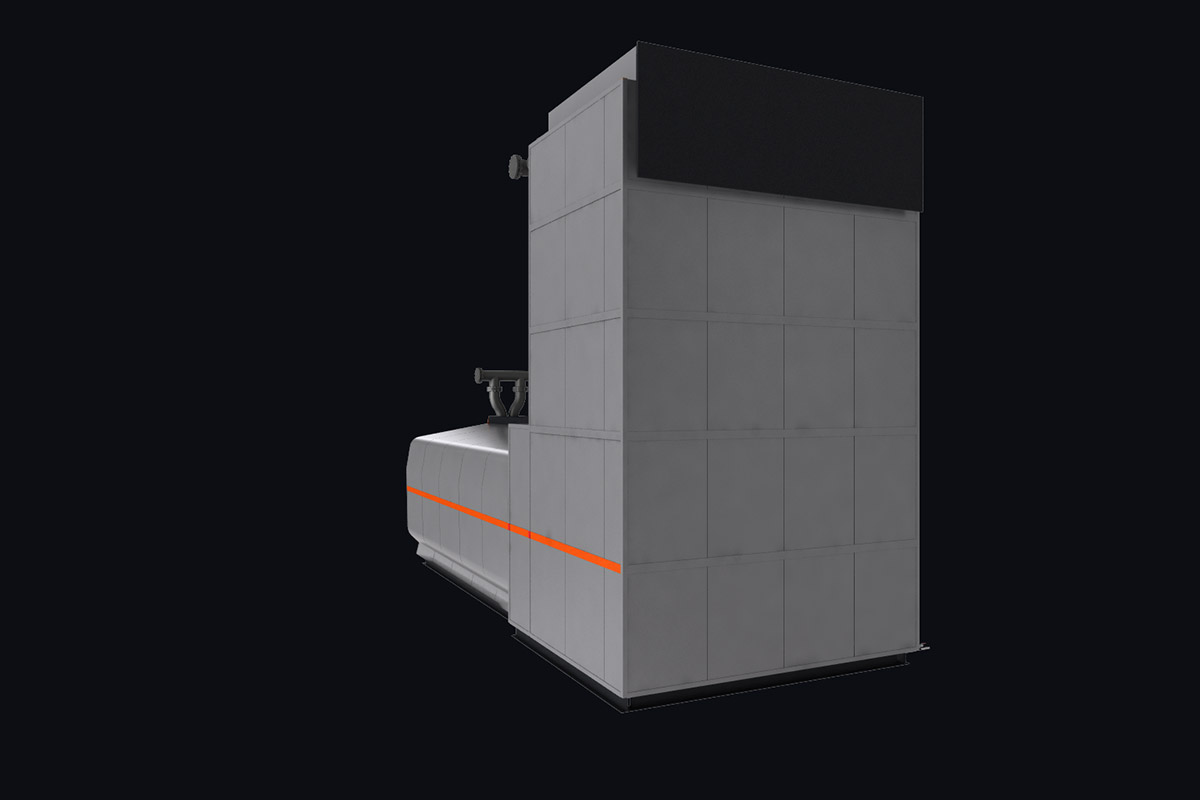

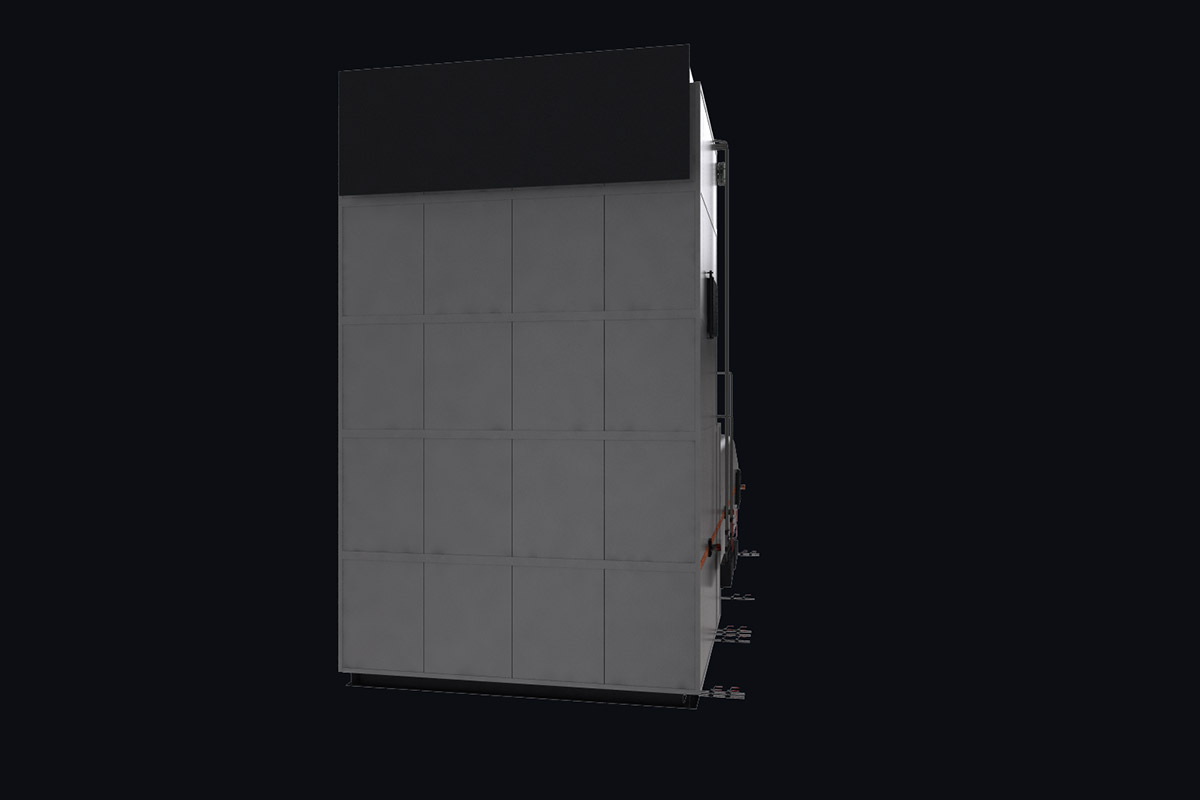

Общий вид котла EUROTHERM 50
Общий вид котла EUROTHERM 50
Модель котла Eurotherm
0%

Рекомендованное горелочное оборудование

Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:


Особенности и преимущества

  • 6 типоразмеров
  • Работают на природном газе или жидком топливе
  • Сертифицирован по системе ГОСТ Р
  • Разрешение Ростехнадзора
  • Назначенный срок службы не менее 20 лет
  • Гарантия 2 года

Промышленные водогрейные котлы Eurotherm 50-150 предназначены для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150°C. Котлы выполнены в газоплотном исполнении, имеет горизонтальную компоновку. Выбор материалов для изготовления деталей обоснован расчетом на прочность элементов котла, работающих под давлением, выполненным по нормам расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, согласованным Ростехнадзором.

Работа котла и режимы
Циркуляция воды в котле принудительная. В процессе эксплуатации котел необходимо содержать в исправности и чистоте, периодически проверять надёжность крепления всех фланцевых соединений трубопроводов. Рабочие параметры должны соответствовать данным, приведённым в таблице. Режимы нагрузки котла изменяются в соответствии с режимной картой и предустановками системы АСУ ТП. Система автоматики котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивать защиту котла при возникновении аварийной ситуации. В водогрейных водотрубных котлах нагреваемая вода протекает по трубкам малого диаметра, обтекаемым снаружи топочными газами. Подобная конструкция позволяет достичь наибольшей интенсивности передачи тепла от дымовых газов к воде и, следовательно, меньшей металлоёмкости котла в целом. В связи с большим объёмом топки котла — низкая тепловая напряжённость топочного пространства. Низкая теплонапряженность топки приводит к наиболее полному сгоранию топлива, снижению выбросов оксидов азота в дымовых газах.

Схема движения газов
Блок топочный, состоящий из фронтового и двух боковых экранов, экранирован трубами ø51х3,5мм с шагом 64мм, входящими в коллекторы ø273х11 мм. Между трубами ввариваются мембраны шириной 20 мм, обеспечивающие газоплотность панелей топки котла. Трубы всех экранов, расположены вертикально. Фронт котлов охлаждаемый, в нем располагаются амбразуры горелок.

Нагрузки на фундамент
Котел самонесущий, имеет скользящие опоры. Опоры, расположенные на стыке конвективного газохода и топочной камеры, неподвижны. Опоры котла установлены на раму. Конвективная часть котла опирается на портал. Для наблюдения за расширением котла на нижних и верхних коллекторах трубной части установлены репера (места установки см. «Общий вид котла»). На одной из боковых стенок котла крепятся сливные воронки, в которые выводятся воздушные линии. Дренажные линии топочного и конвективного блоков выводятся на одну сторону котла. Также предусмотрены штуцера для слива конденсата, расположенные в топочной и конвективной части котла. Дренажные трубы для слива воды и конденсата из котла имеют диаметр 28х3.

Расчетный срок службы котла составляет 20 лет.
