Модельный ряд Eurotherm 6.5 10 15 20 30 50

Промышленные водогрейные котлы

Водогрейные жаротрубные и водотрубные котлы

Технические характеристики

Теплопроизводительность ном. 30 / 35 bar / МВт
Диапазон регулирования 30...100 %
Давление рачетное воды на входе в котёл 1,6 МПа
Давление рабочее воды на выходе из котла 1,35 МПа
Гидравлическое сопротивление 0.244 | 0,109 МПа
Водяной объём котла 8.79 м3
Tемпература воды на входе в котел 70 °C
Tемпература воды на выходе из котла 150 | 115 °C
Расход воды через котел 370 | 664 т/час
КПД, не менее (природный газ) 93,87 | 95.11 %
Расход топлива (природный газ) 3699 | 3657 м3/час
Температура уходящих газов (природный газ) 145 | 115 °C
Габариты котла:
Длина - L 11341 мм
Ширина - B 4390 мм
Высота - H 7480 мм
Масса котла без воды 37200 кг

Таблица сводных технических характеристик

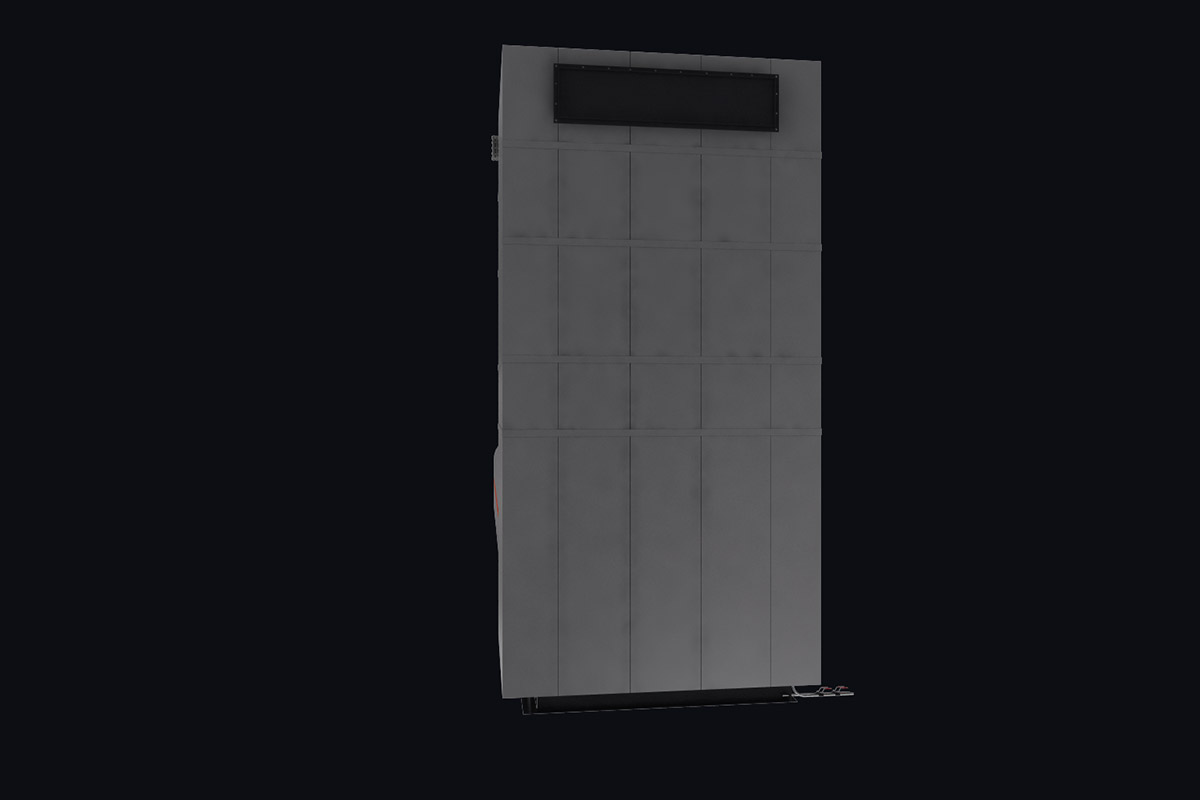

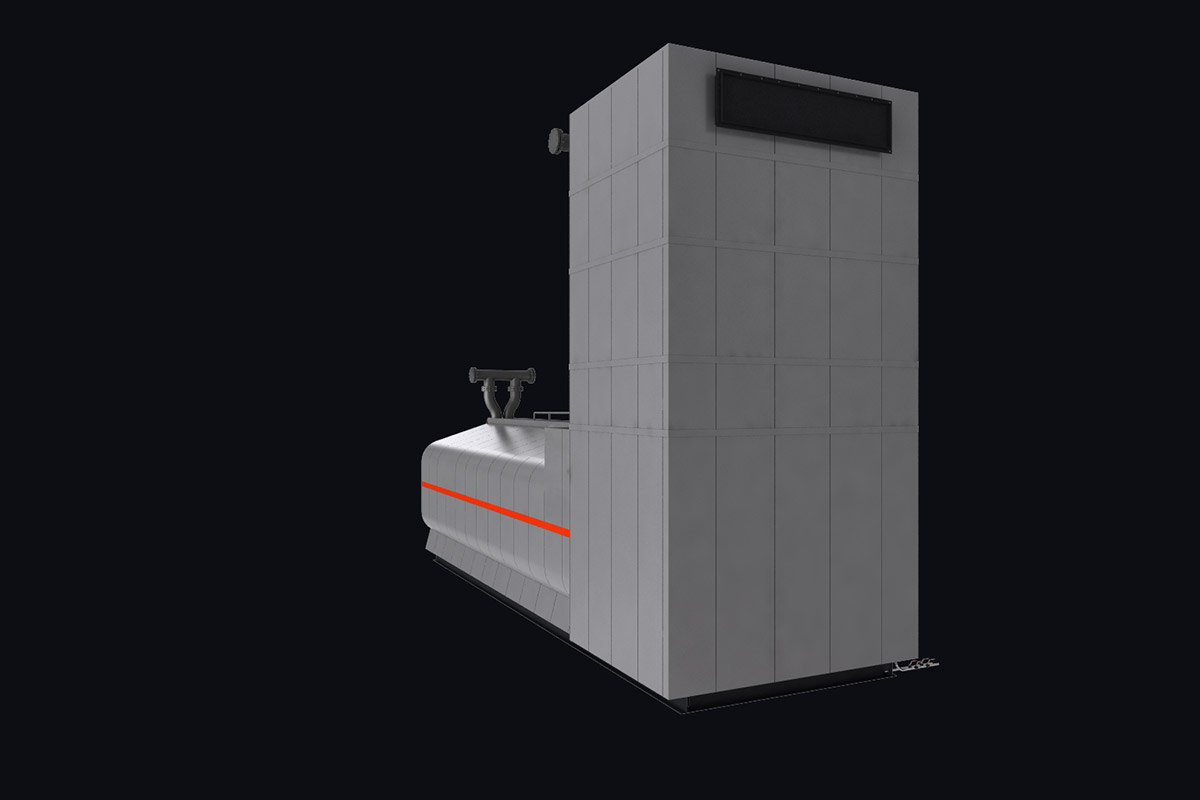

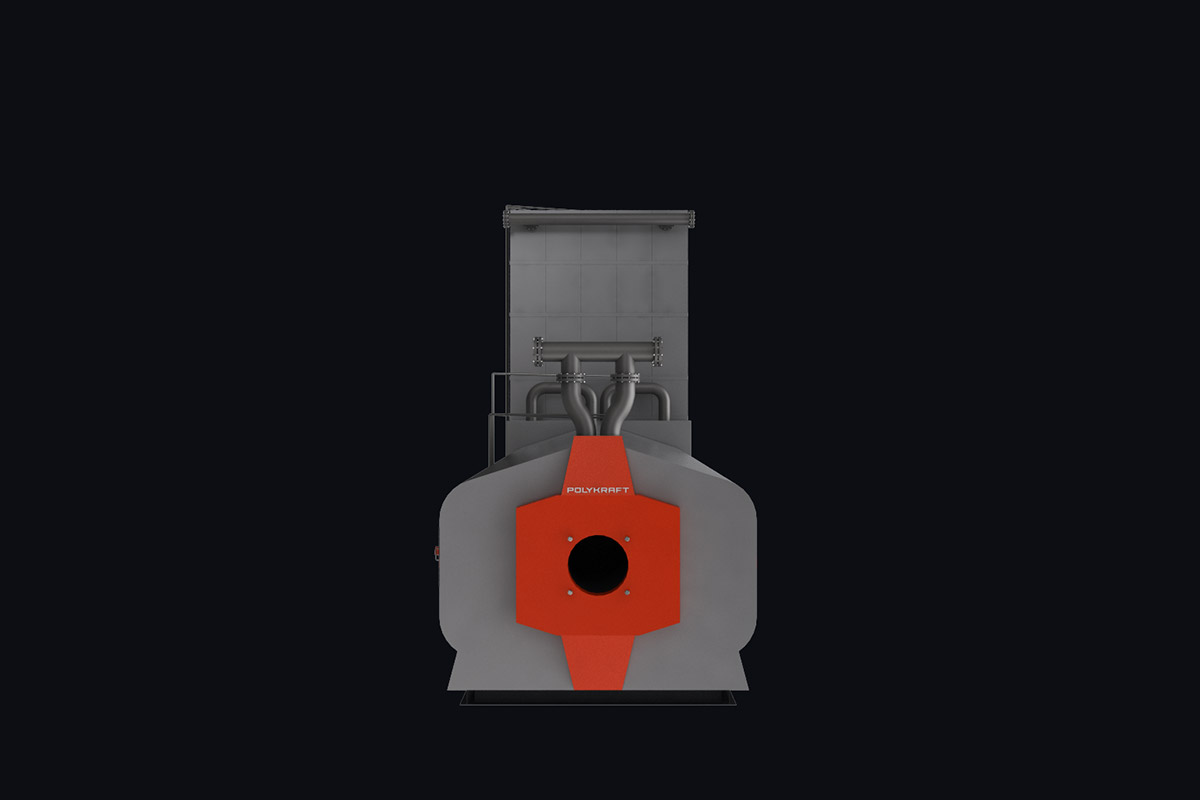

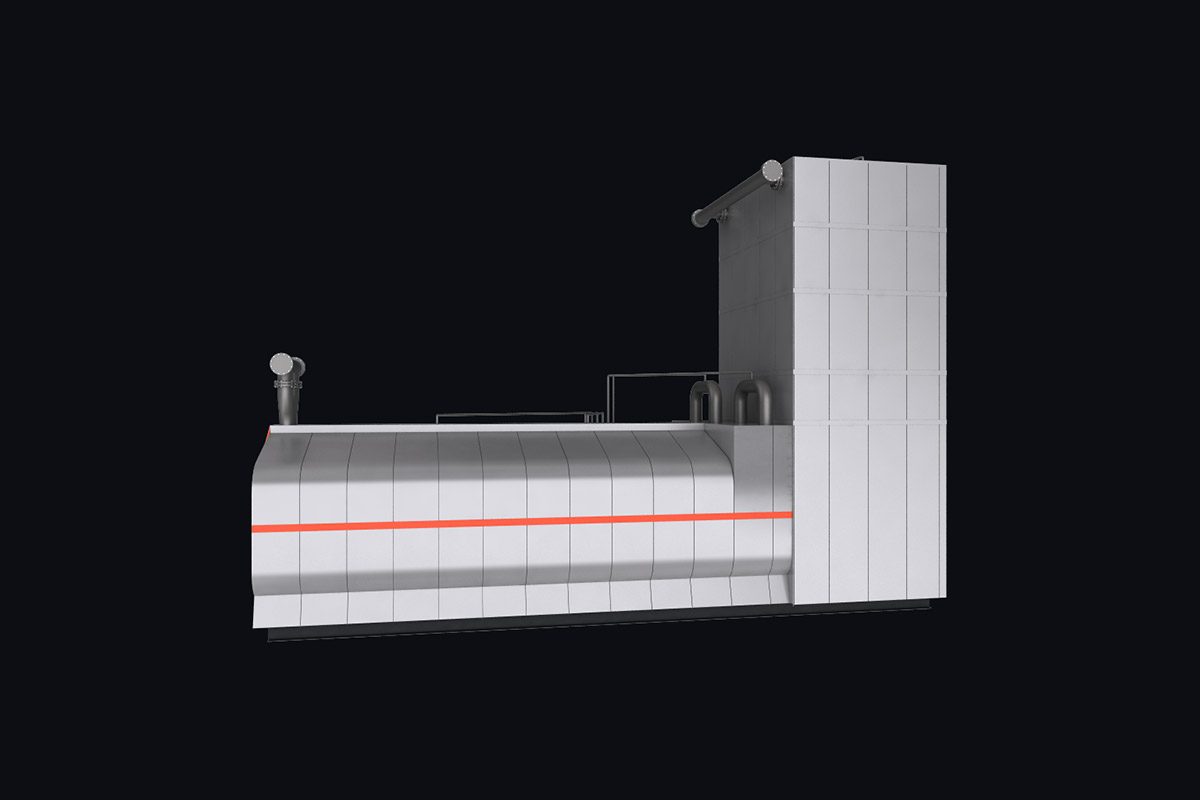

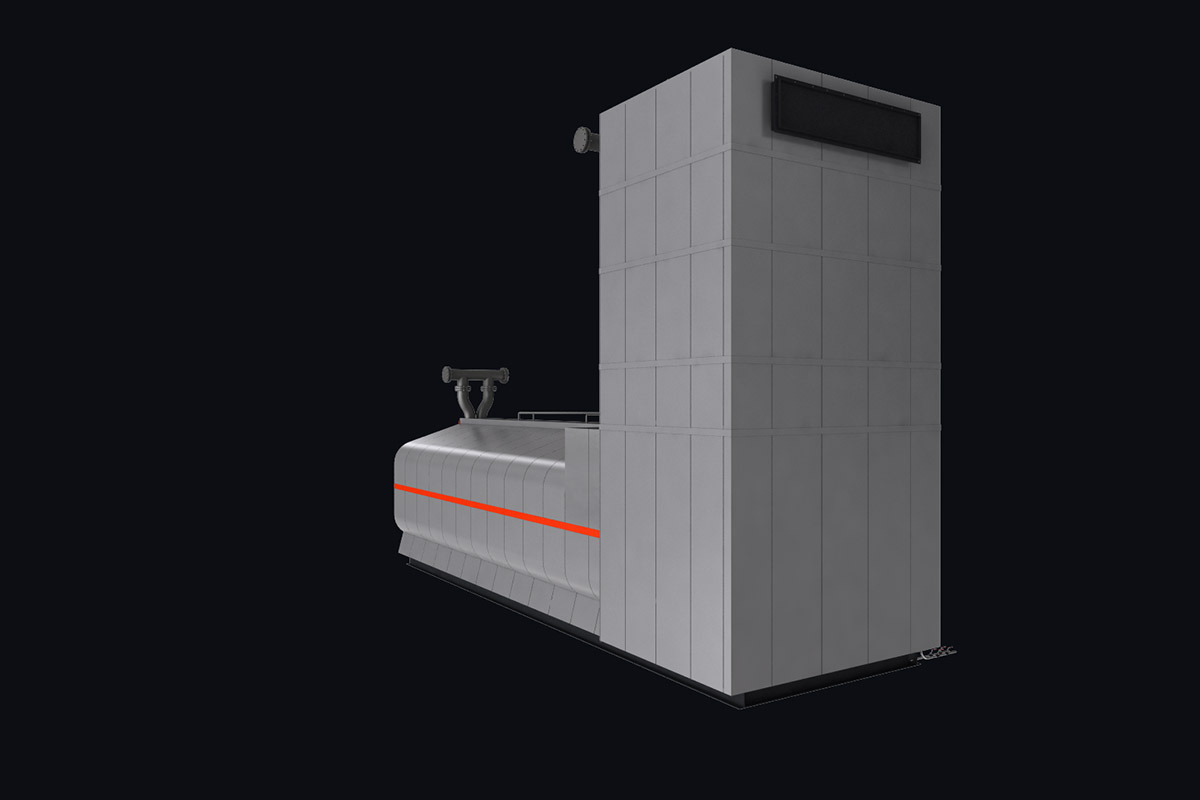

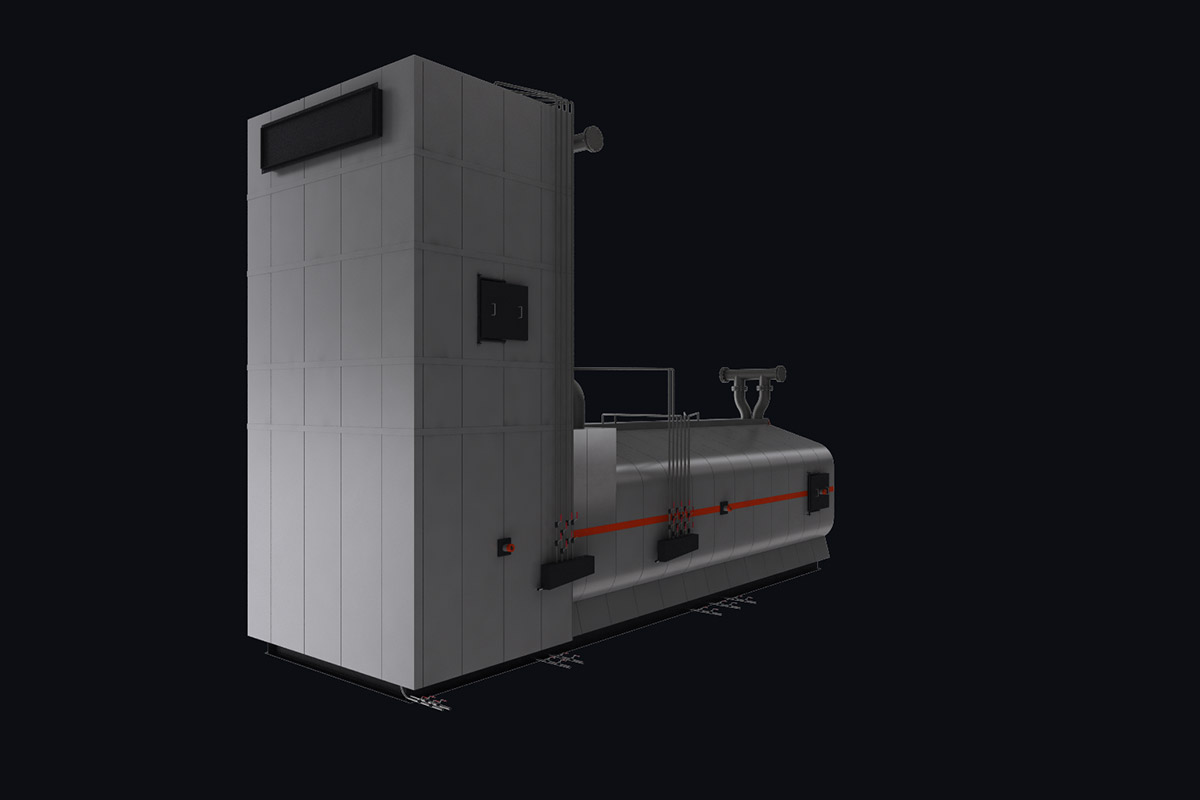

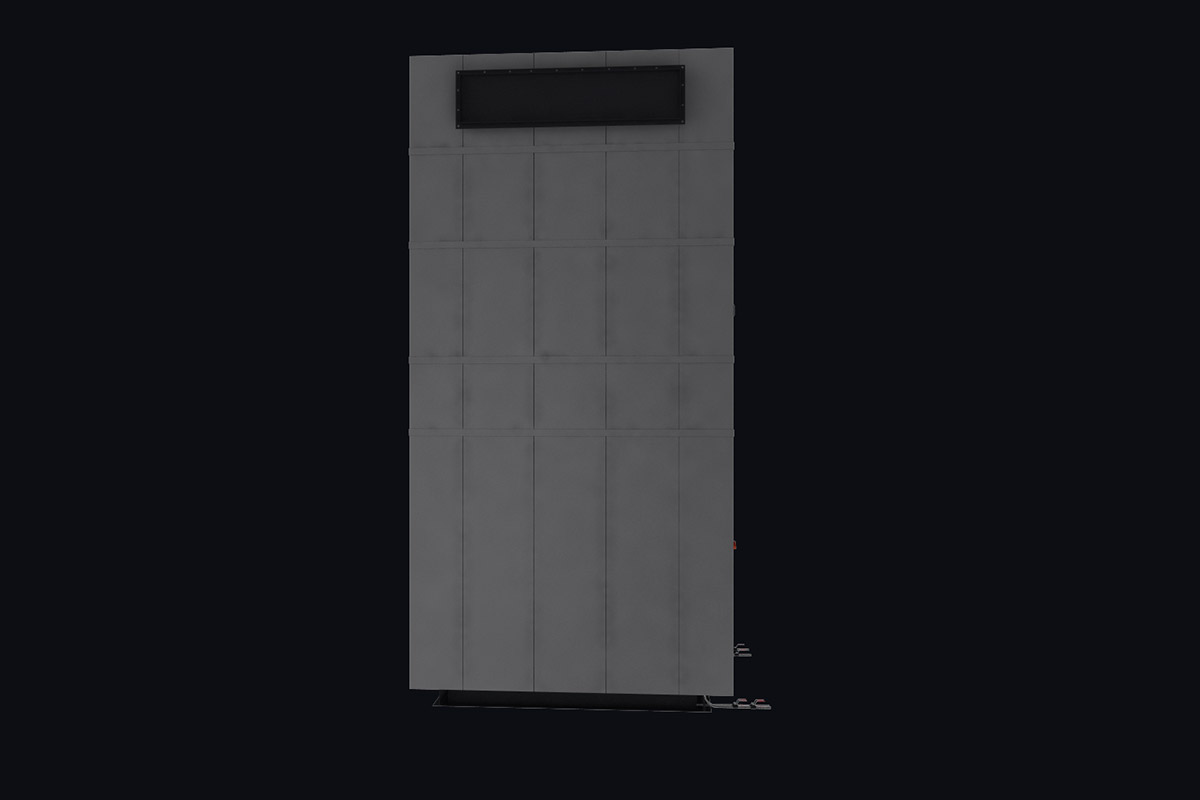

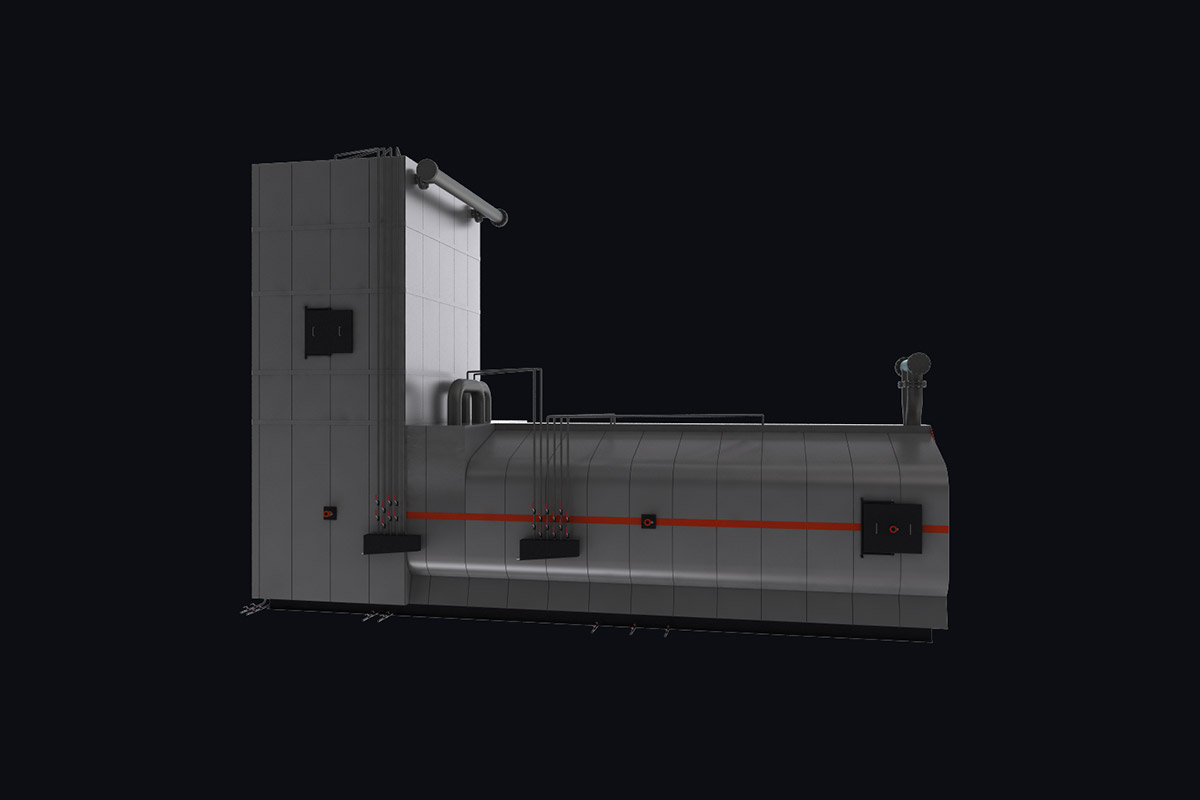

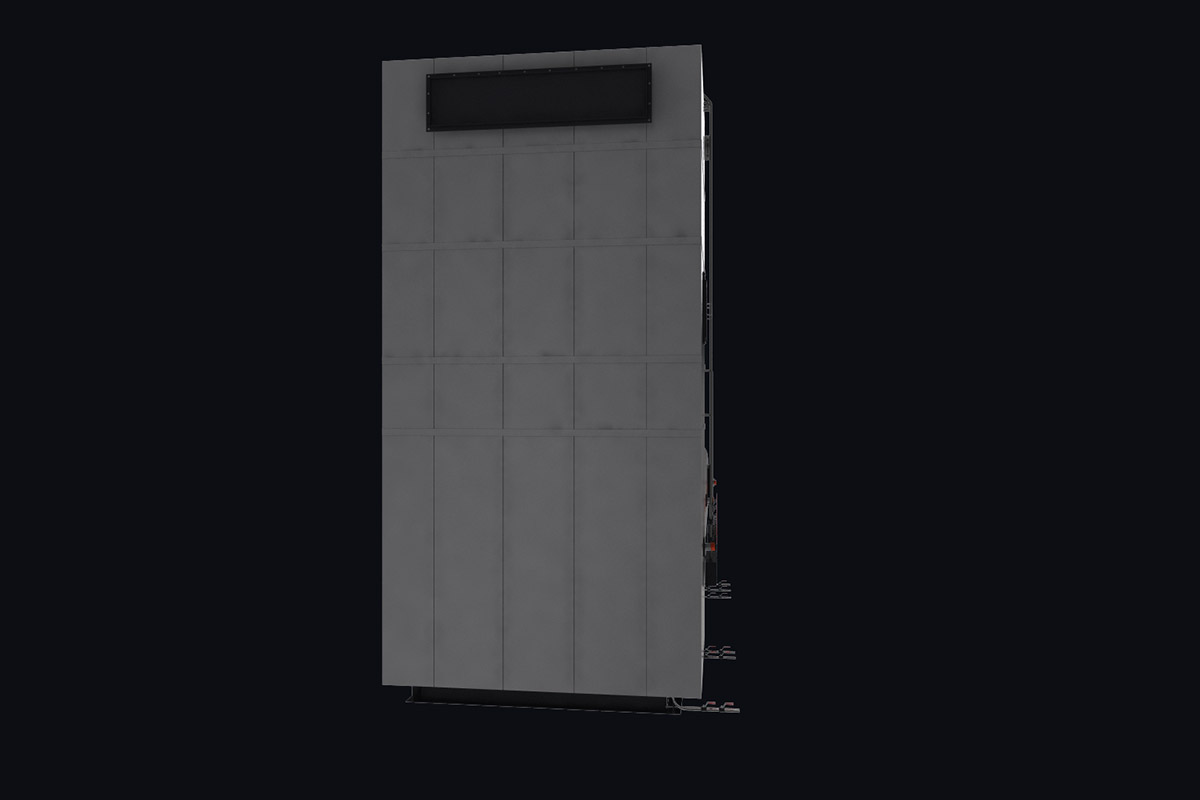

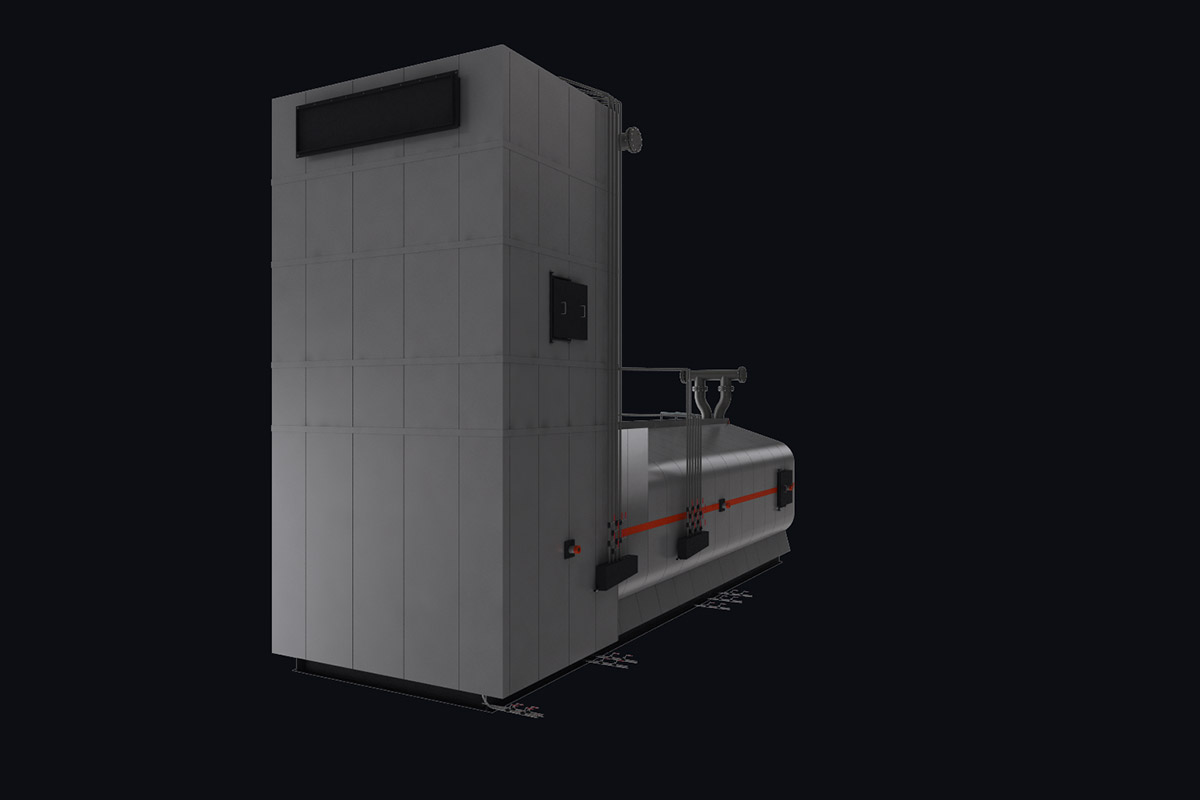

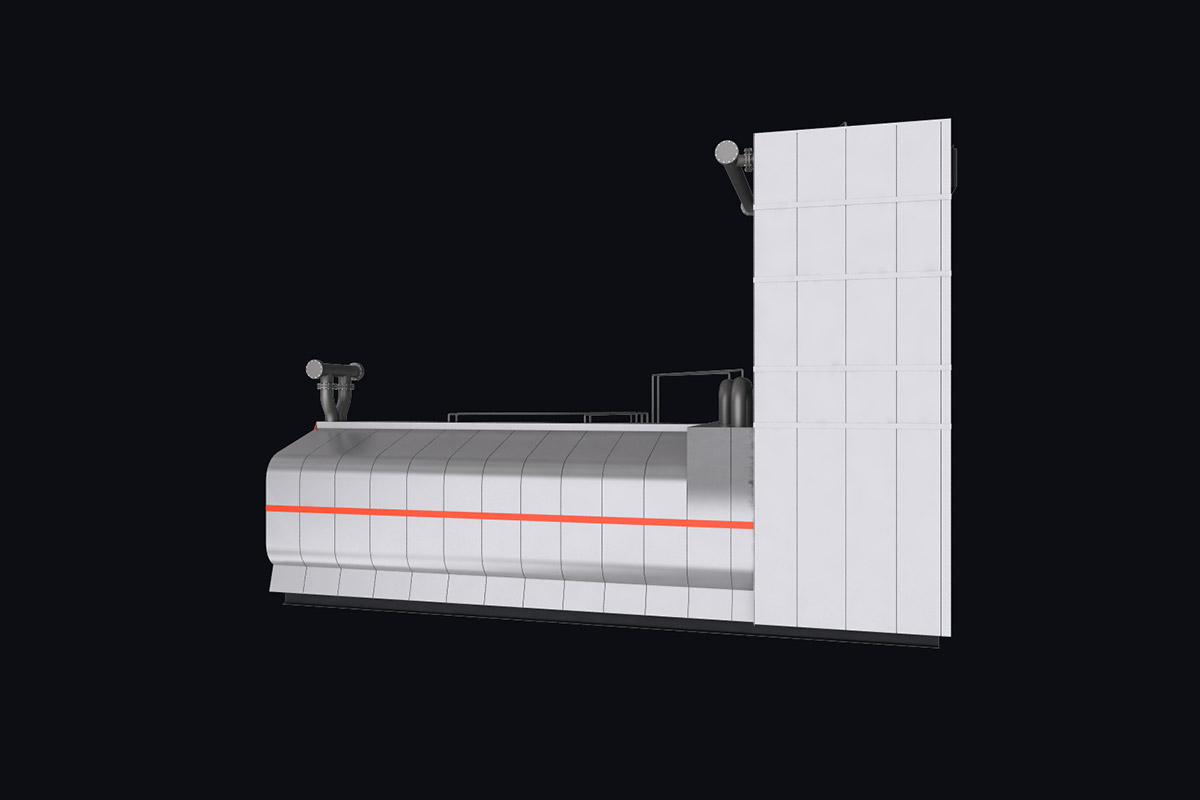

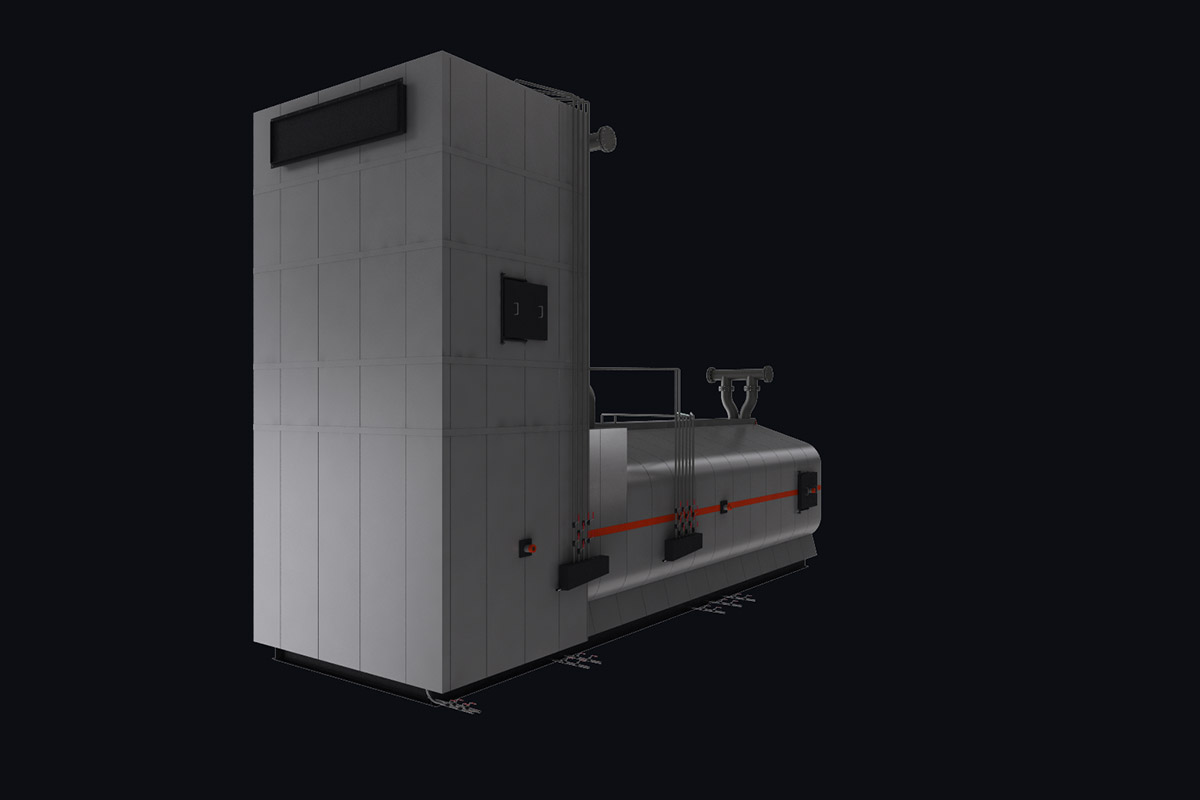

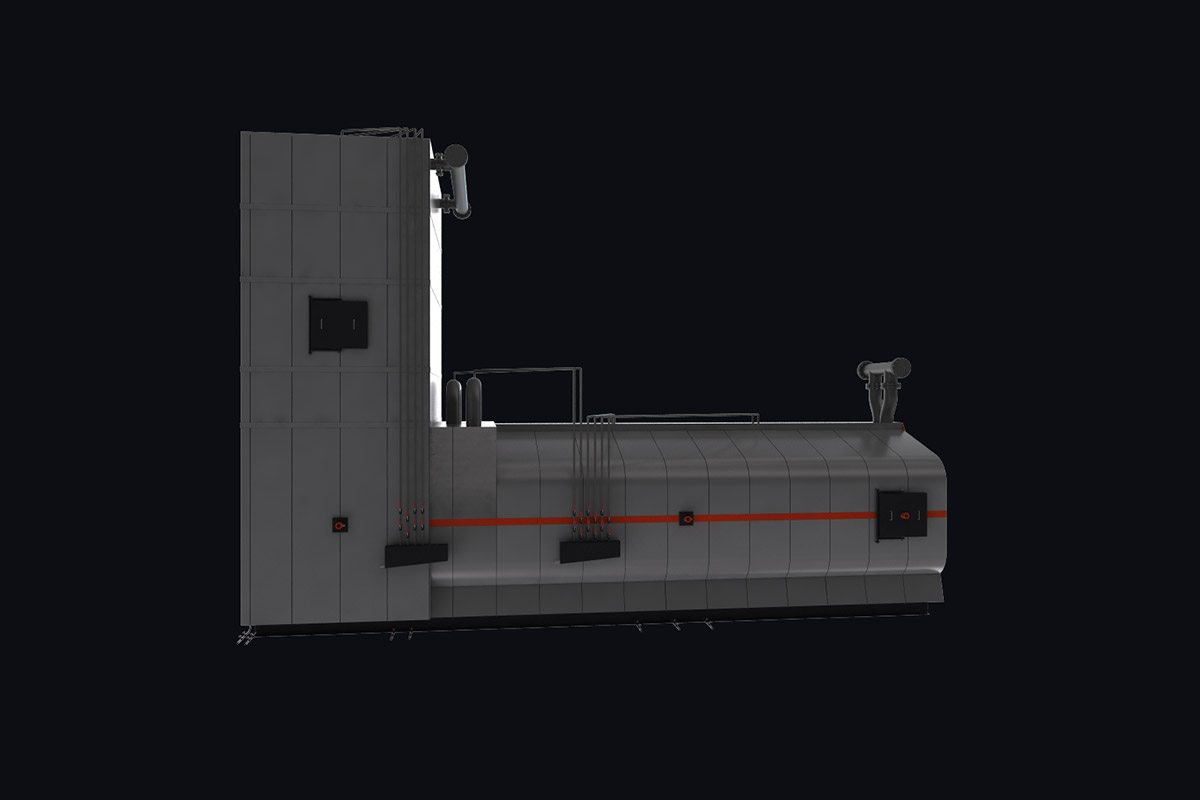

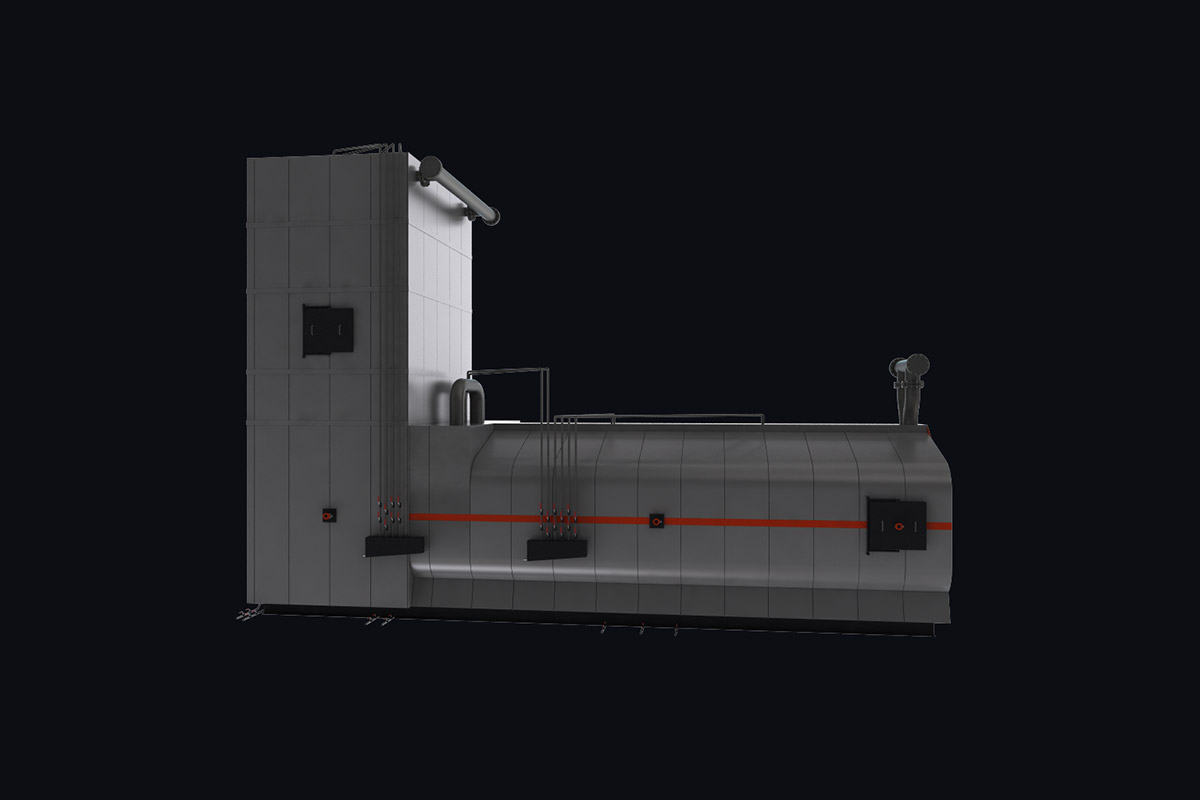

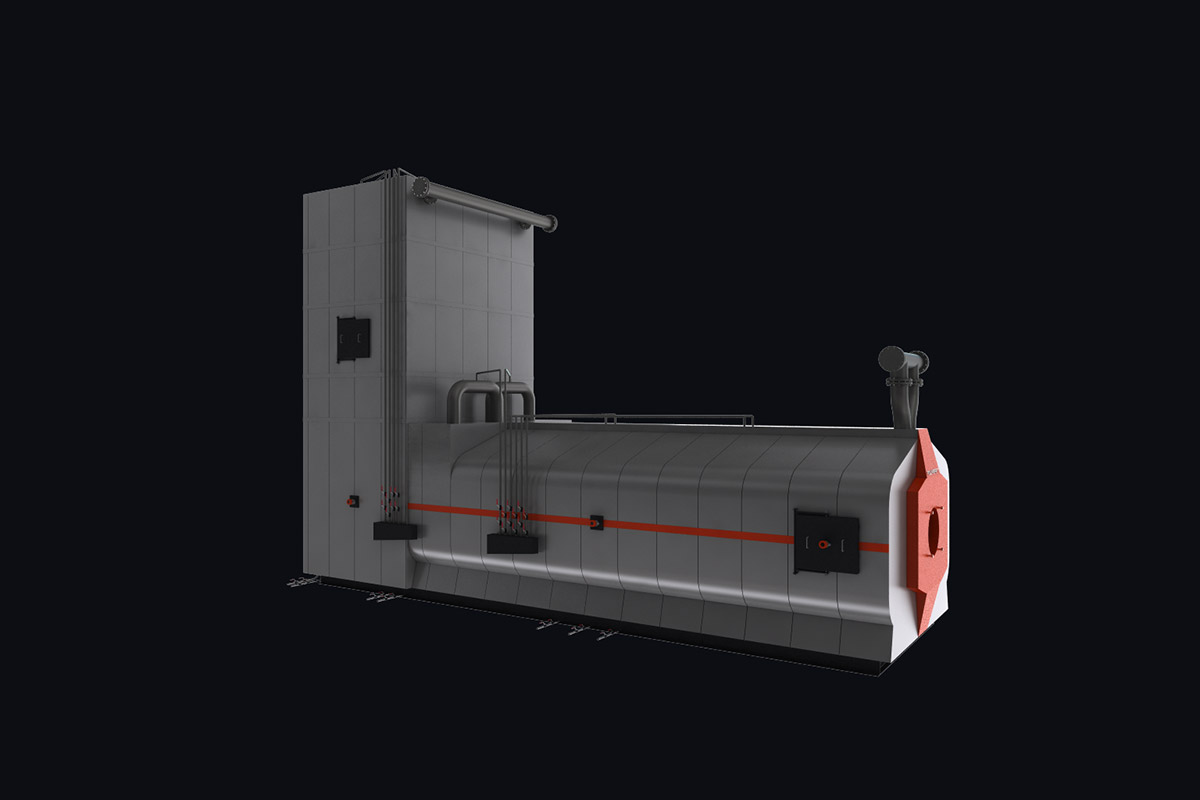

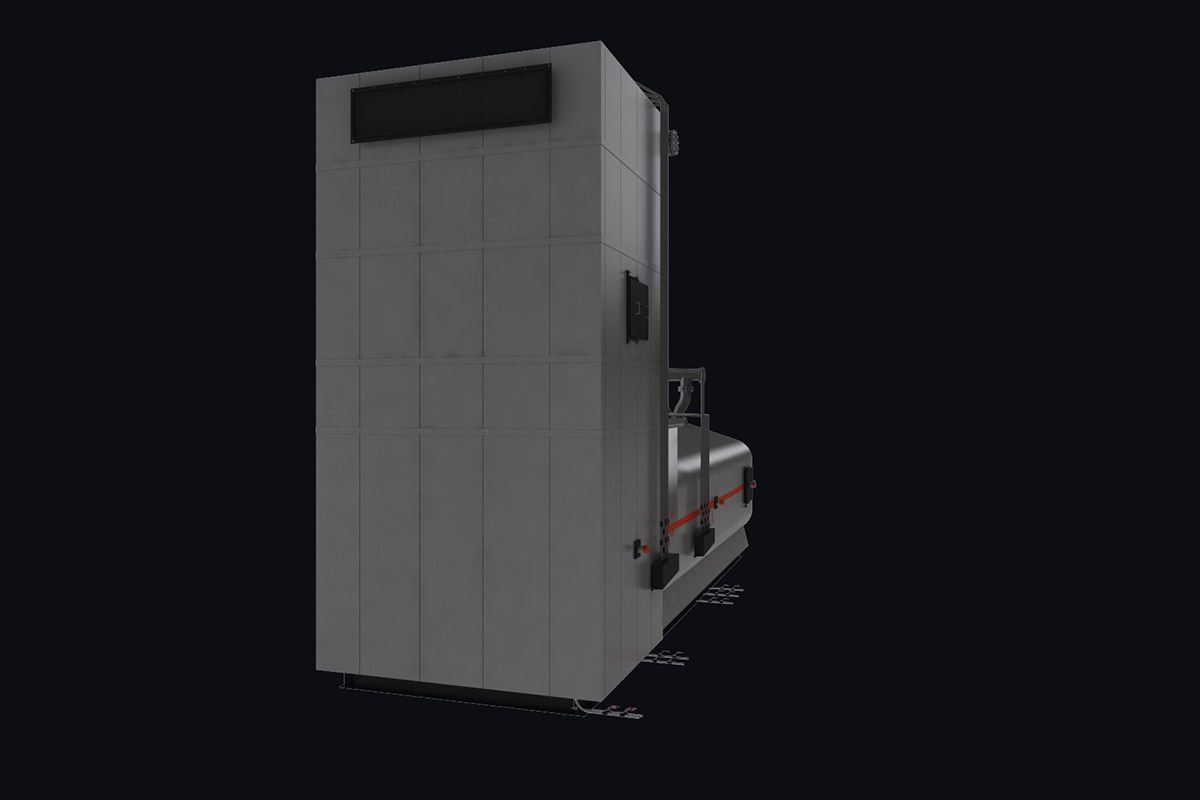

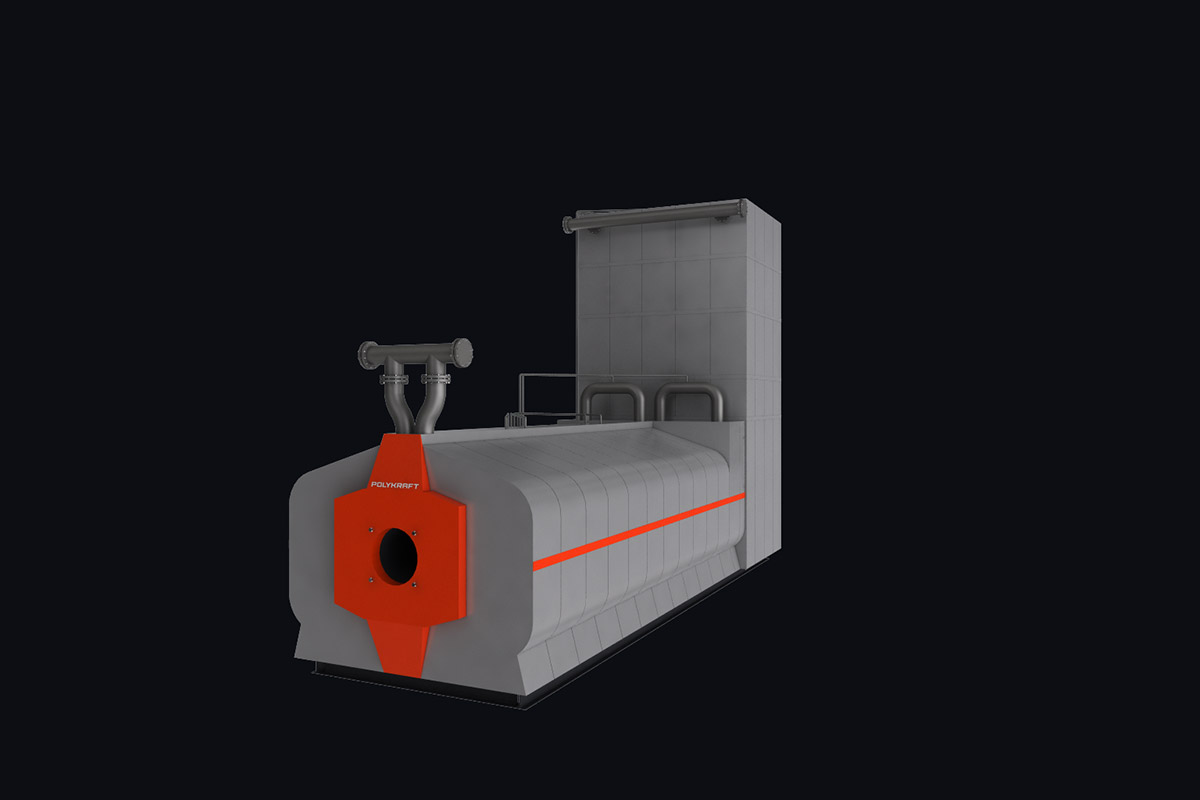

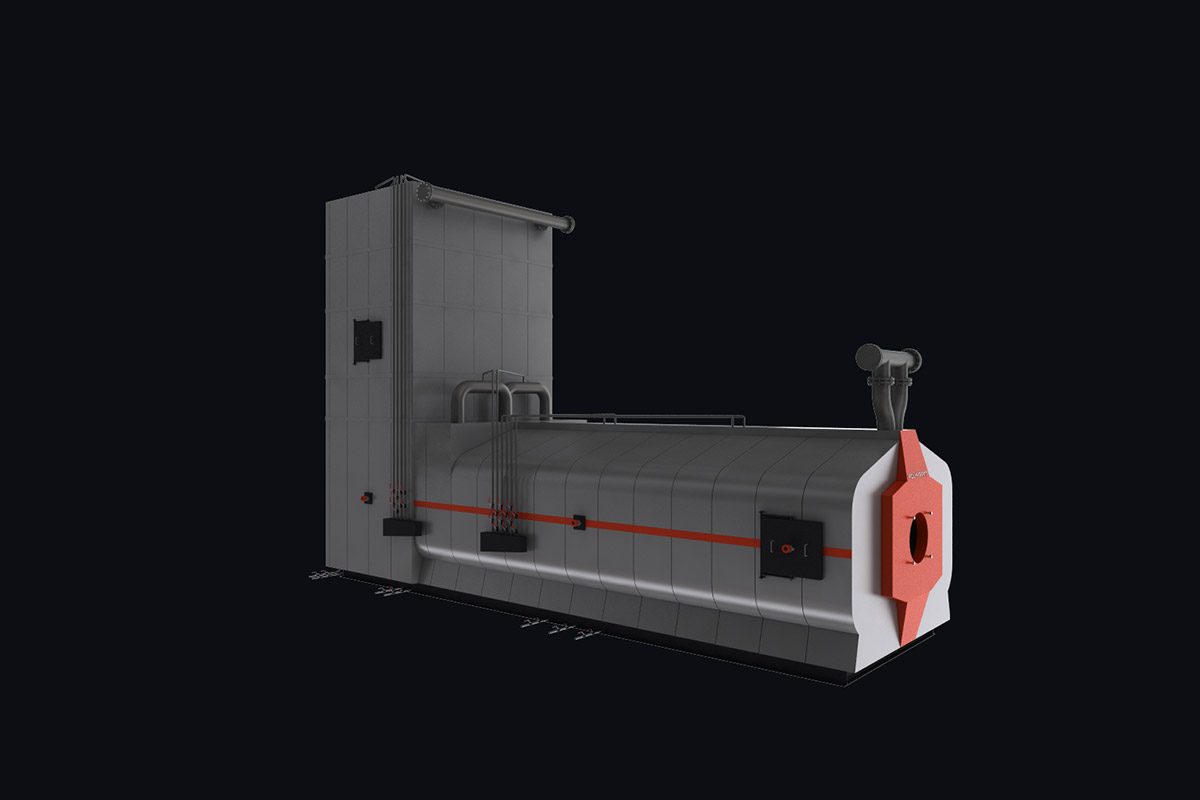

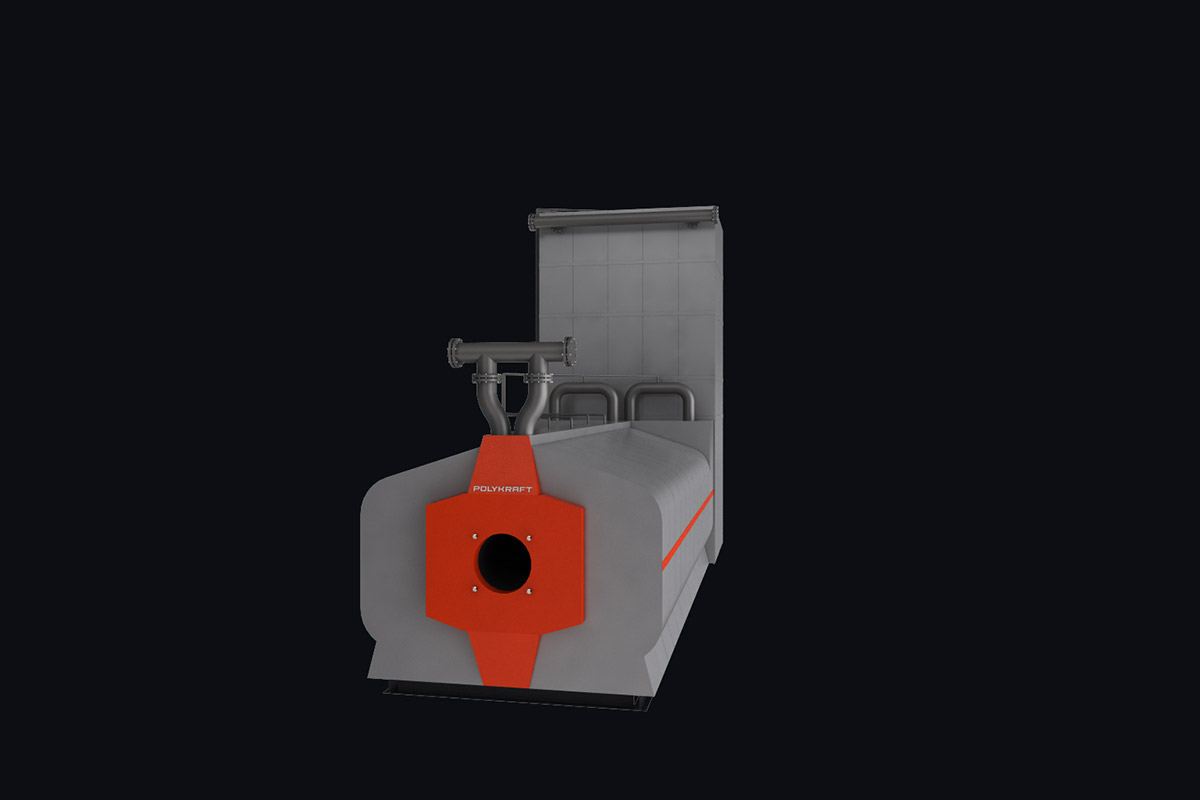

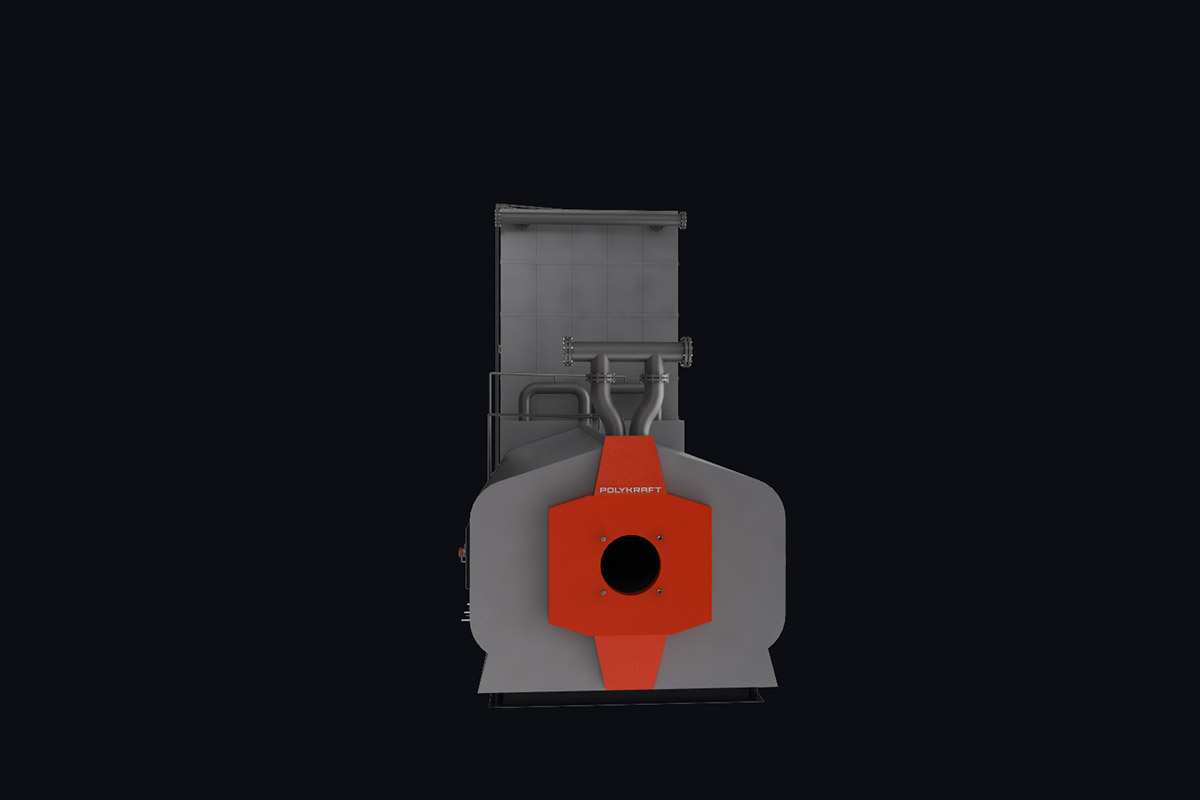

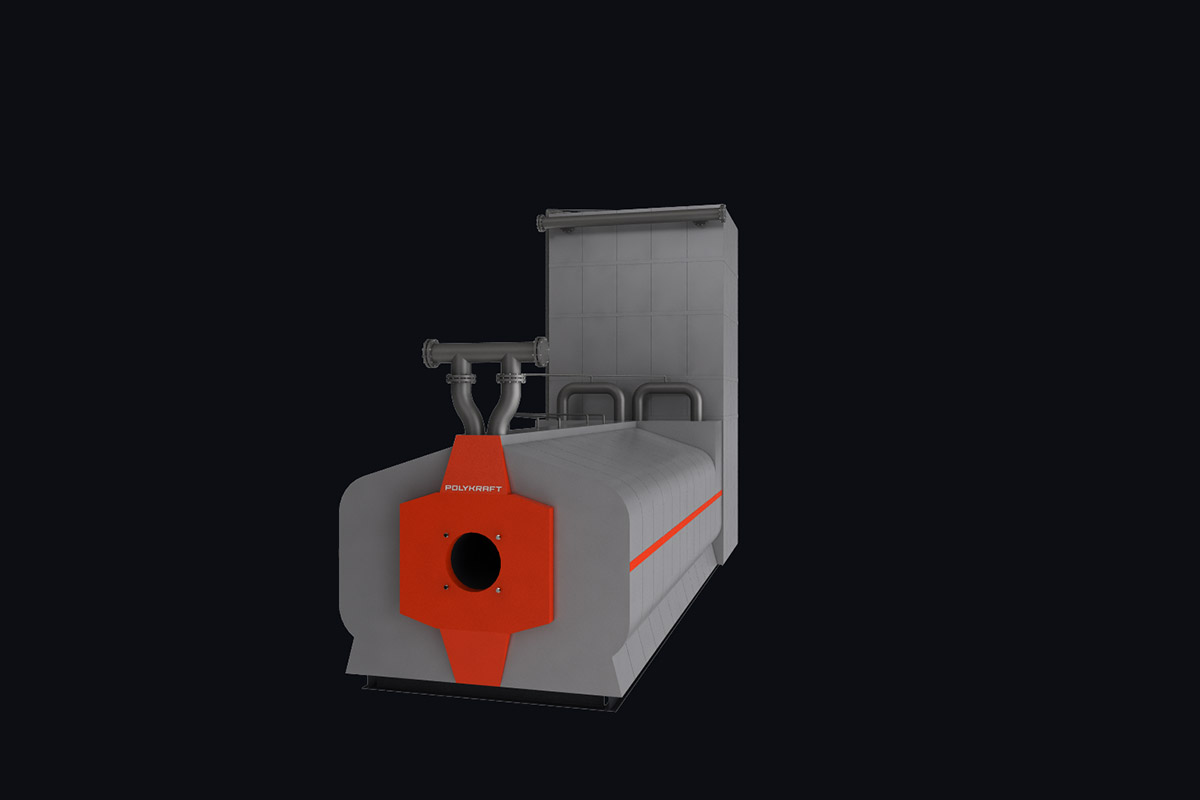

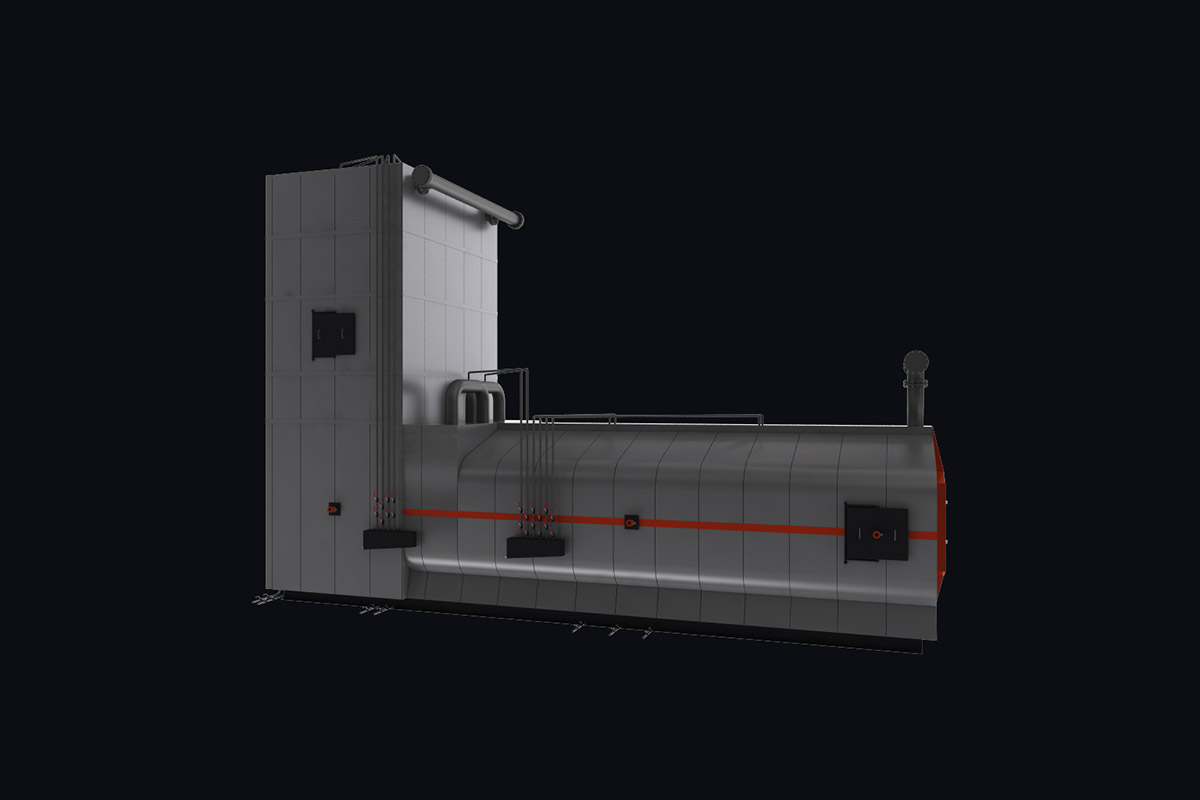

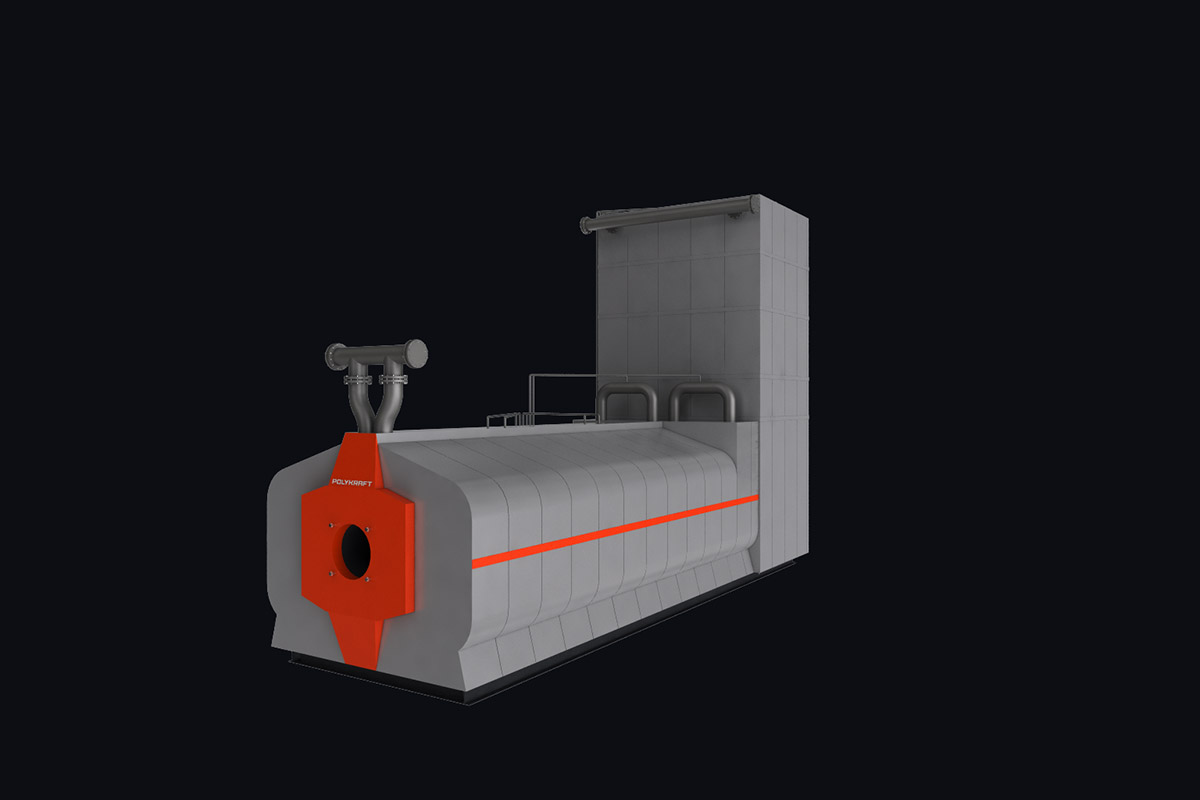

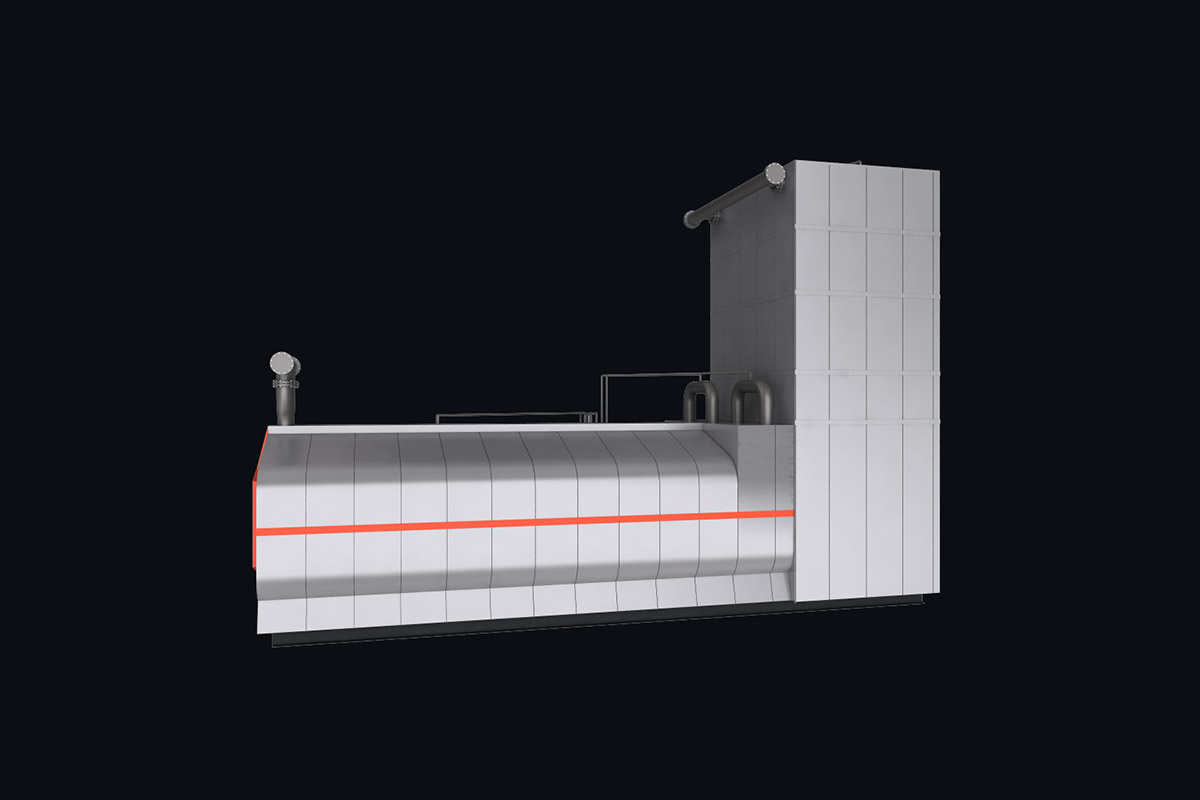

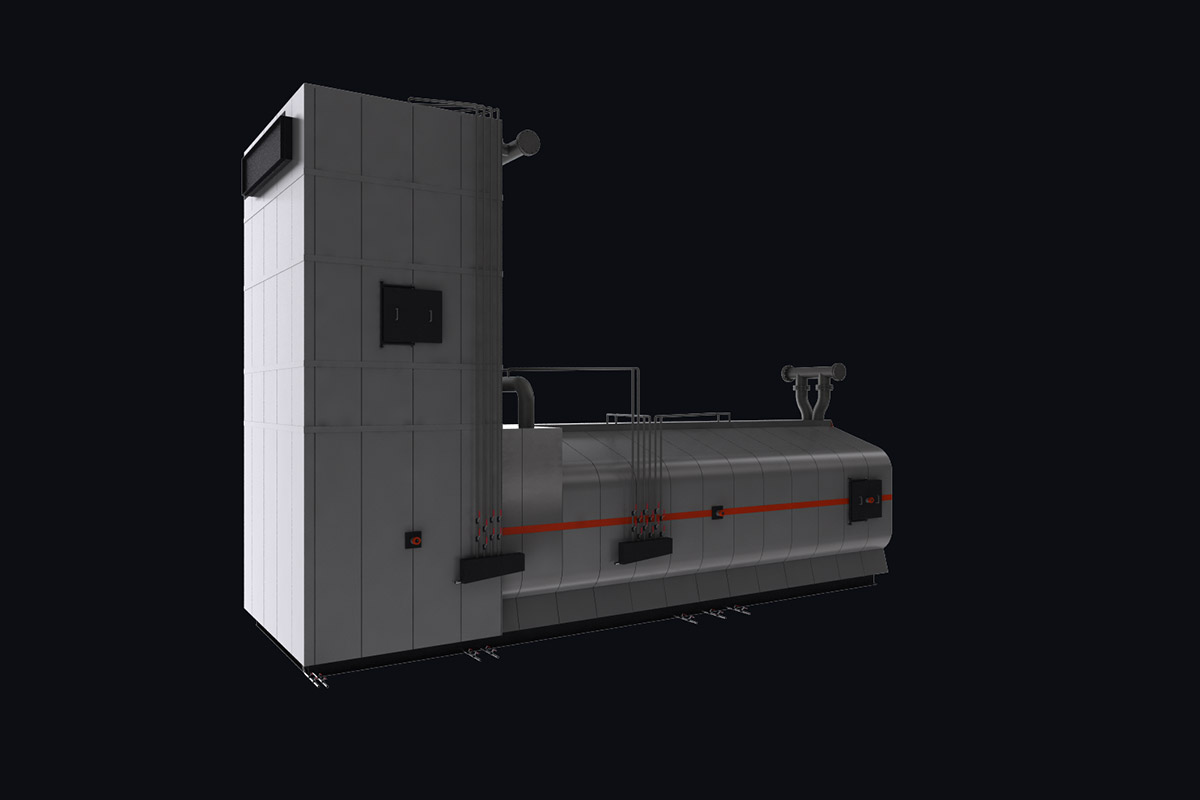

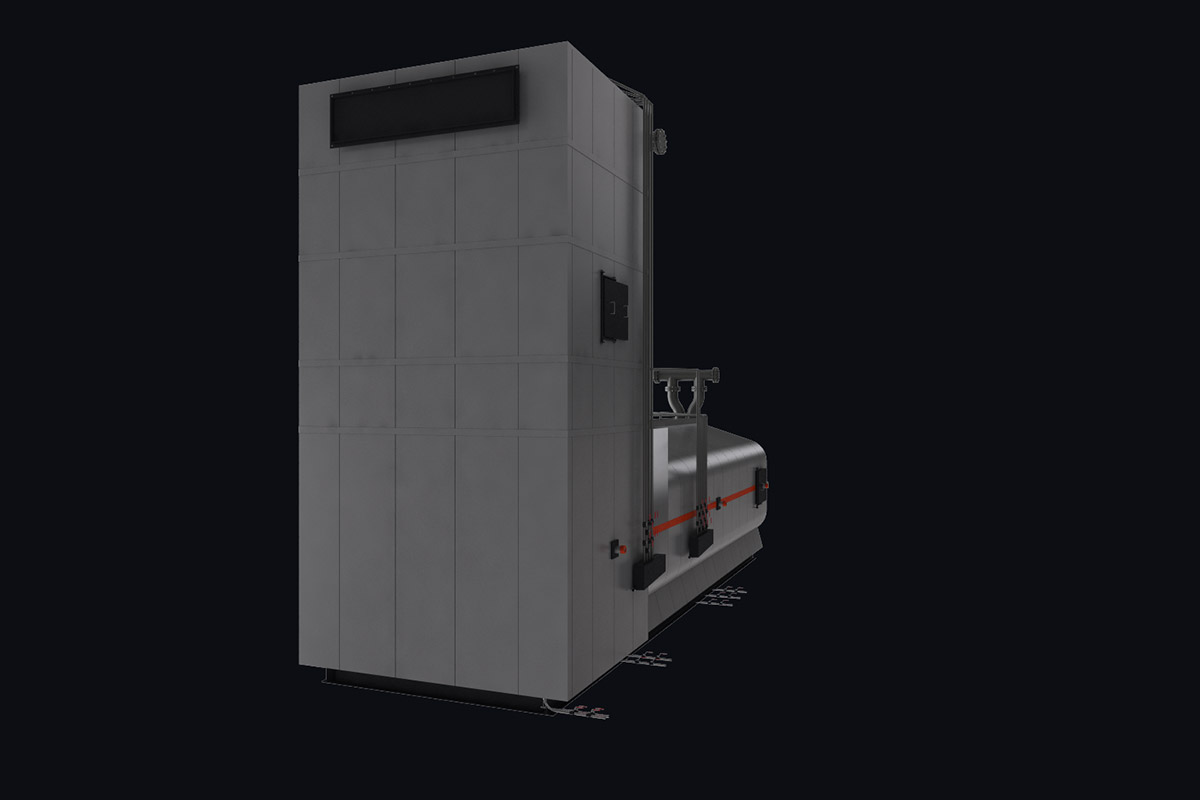

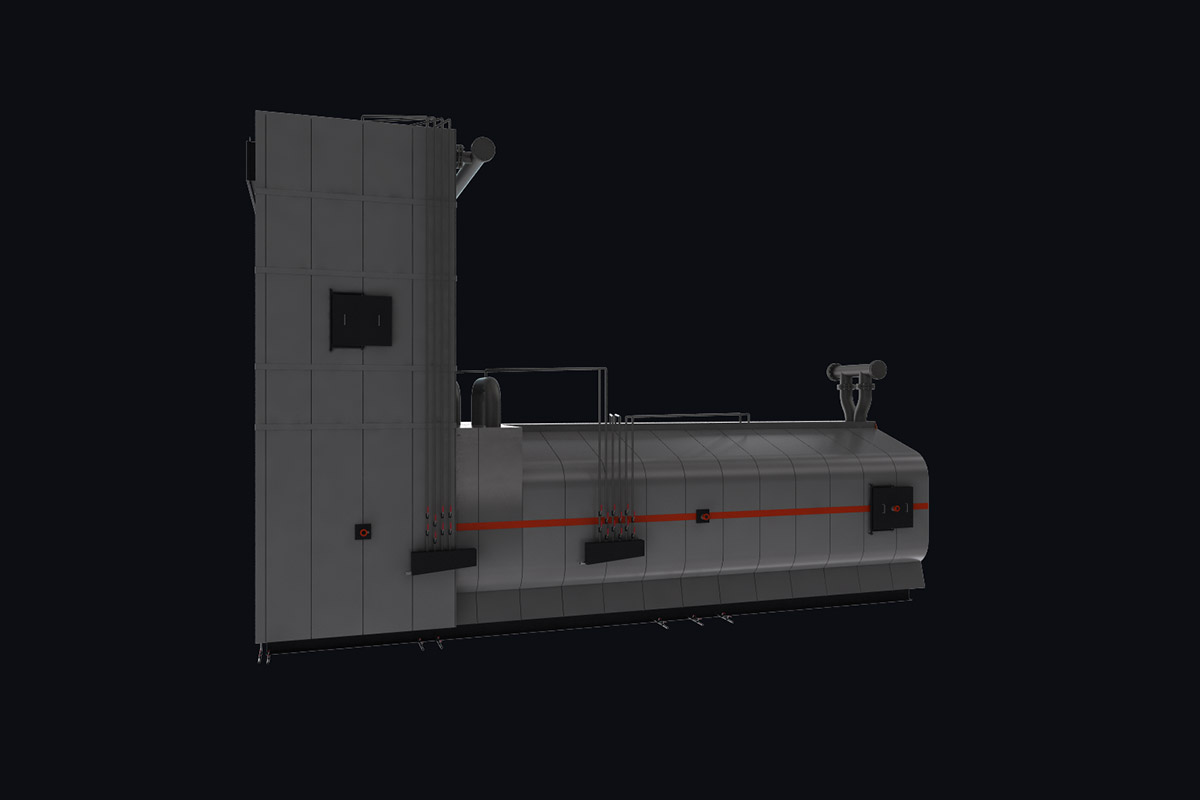

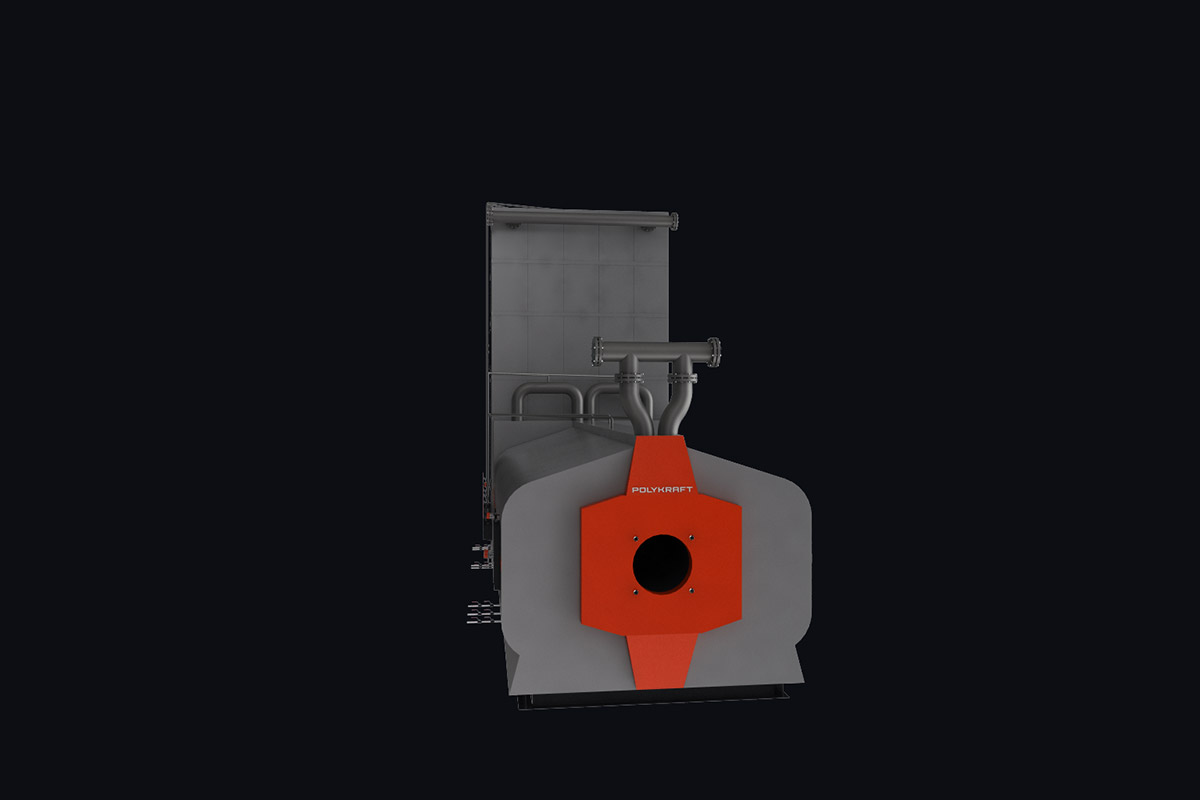

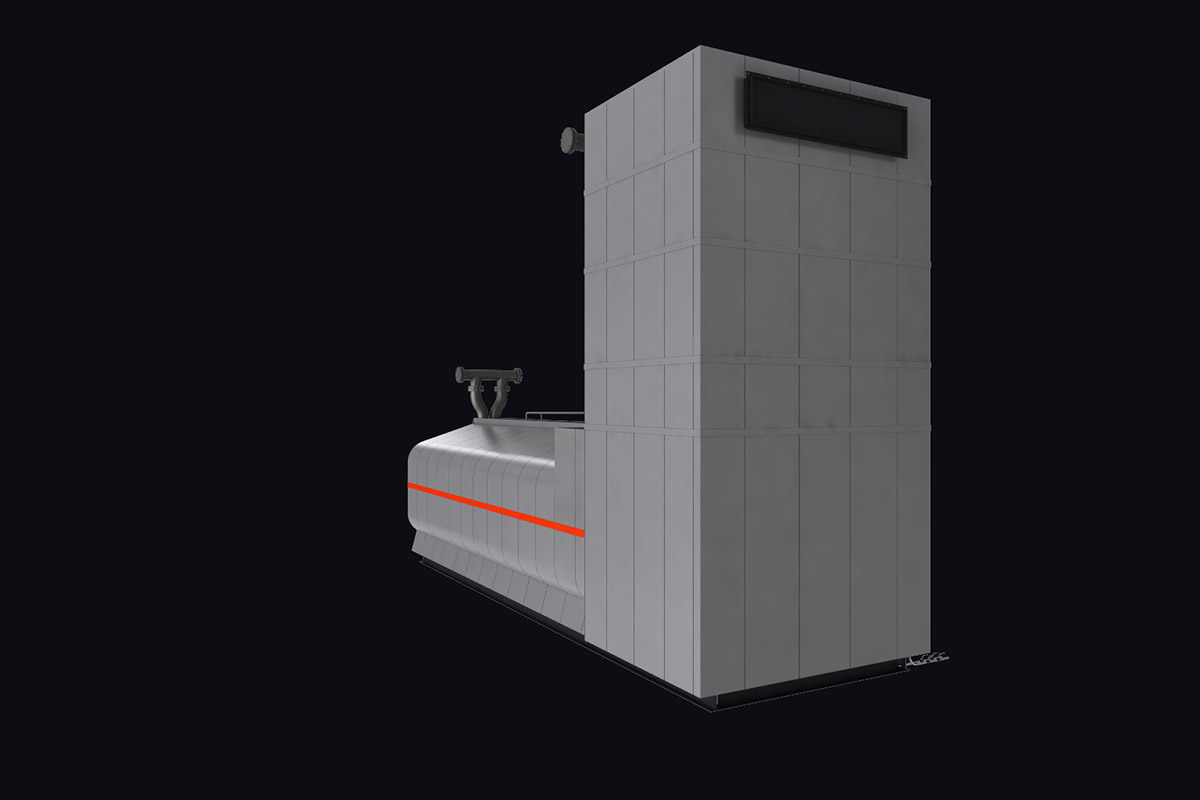

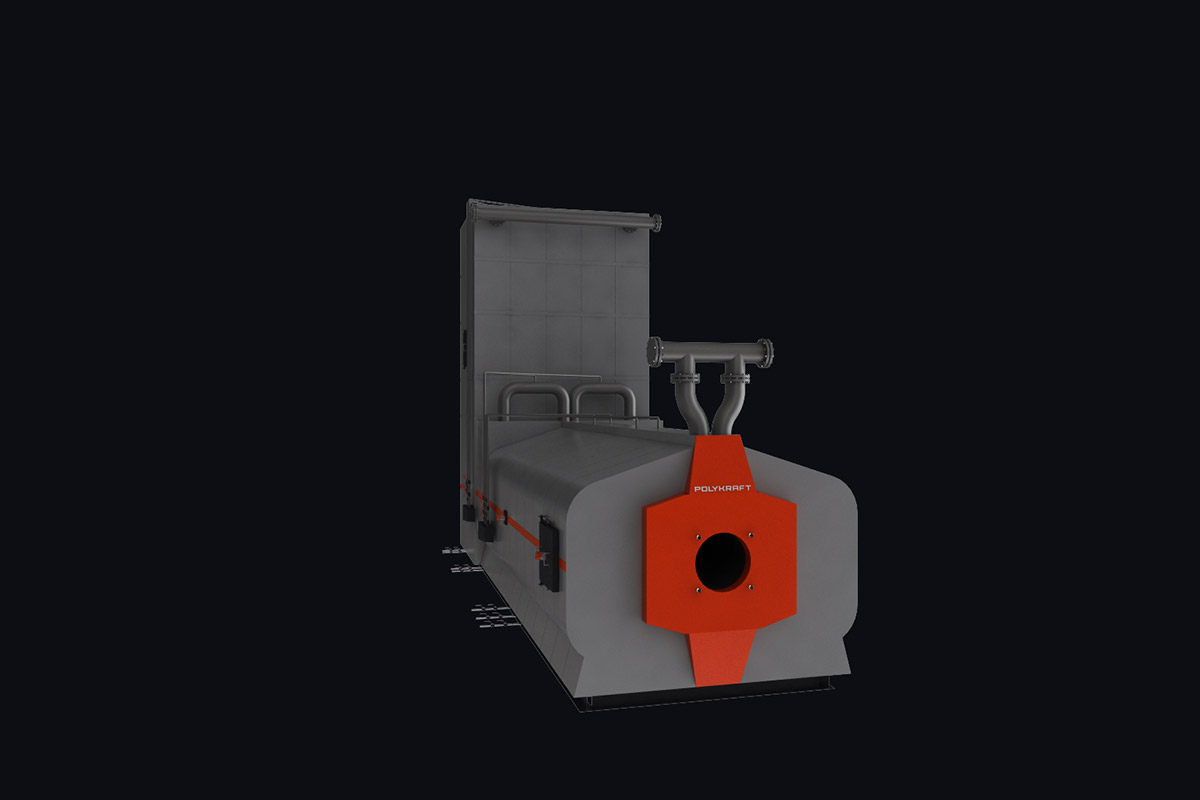

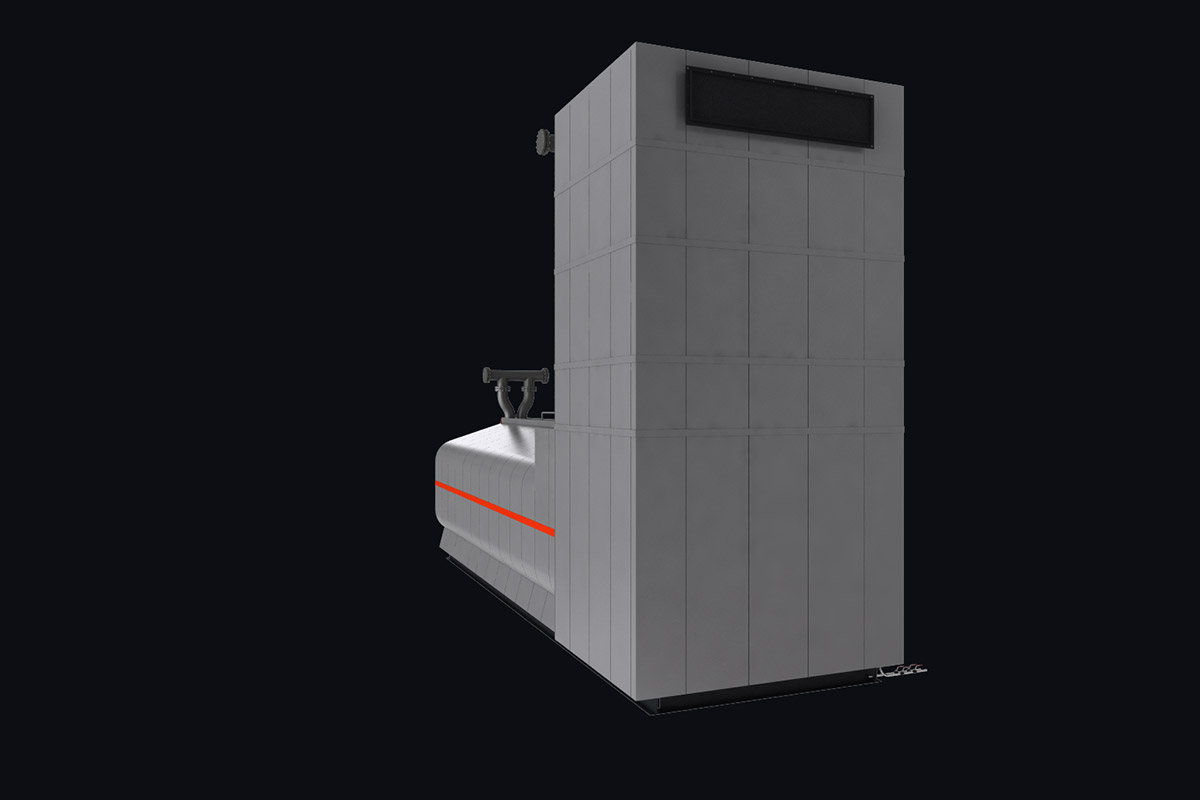

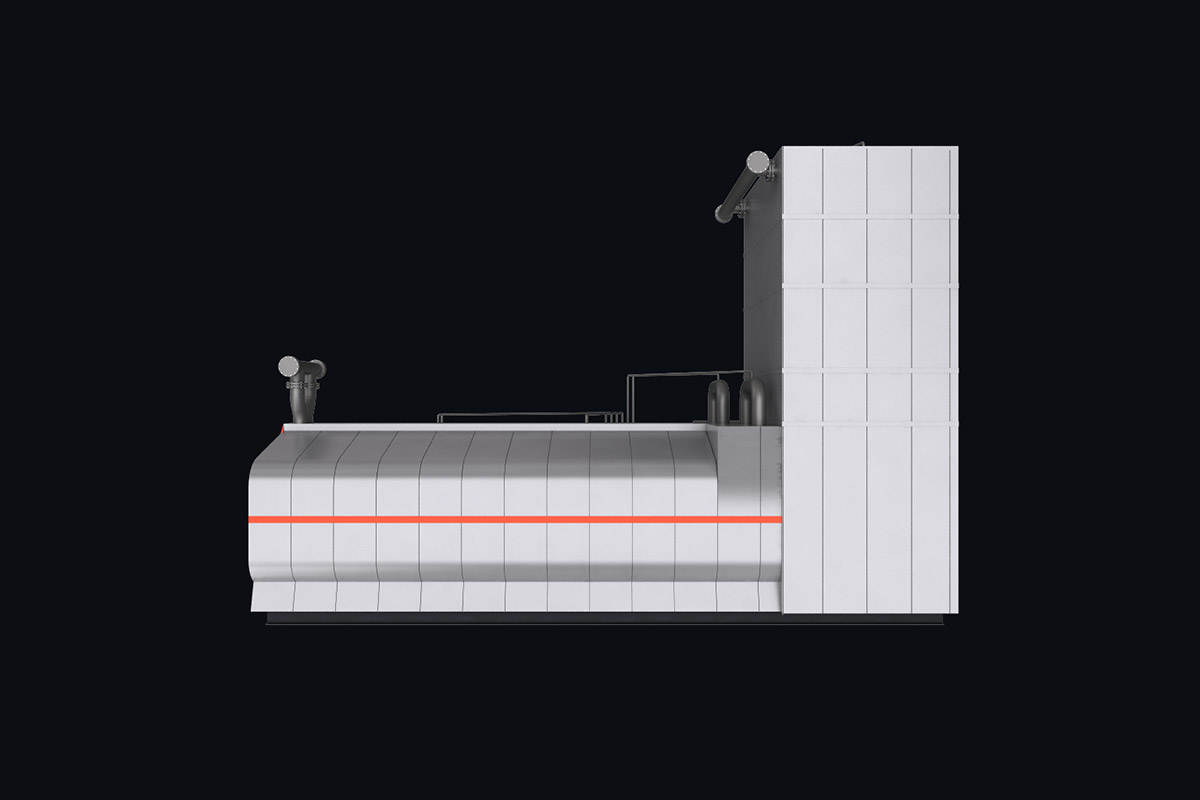

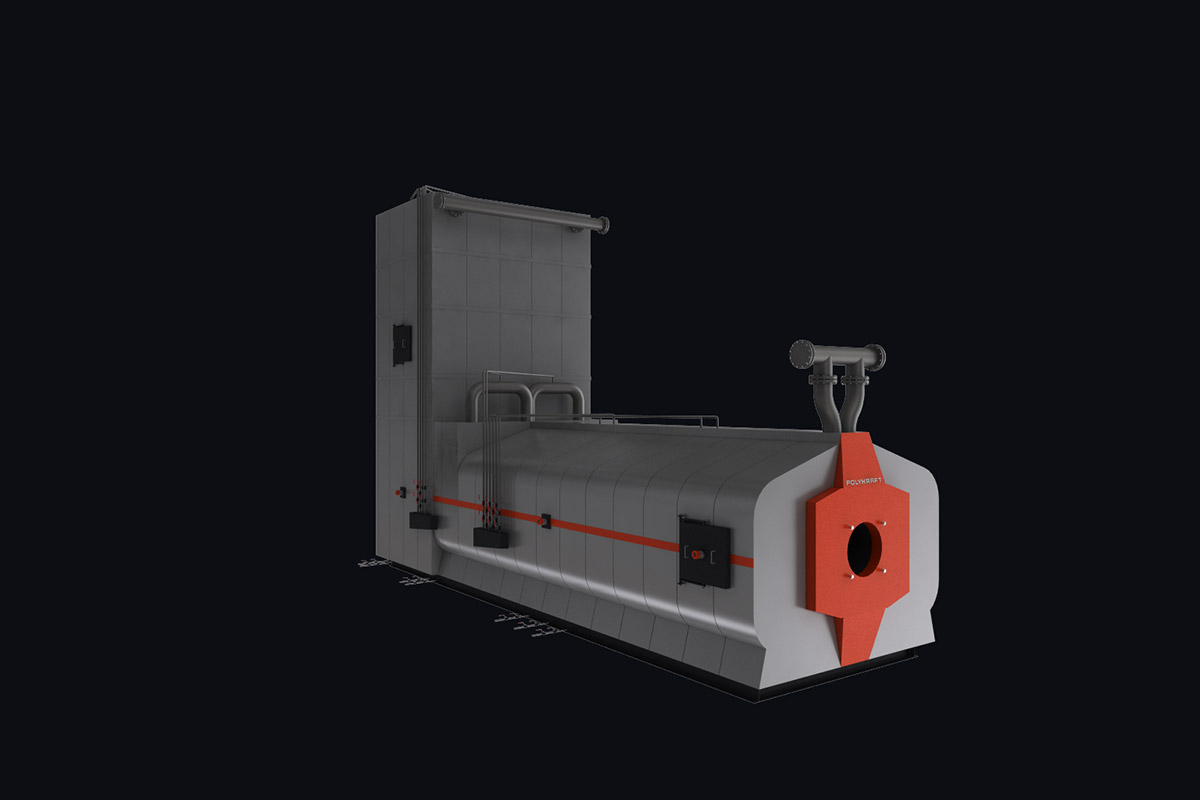

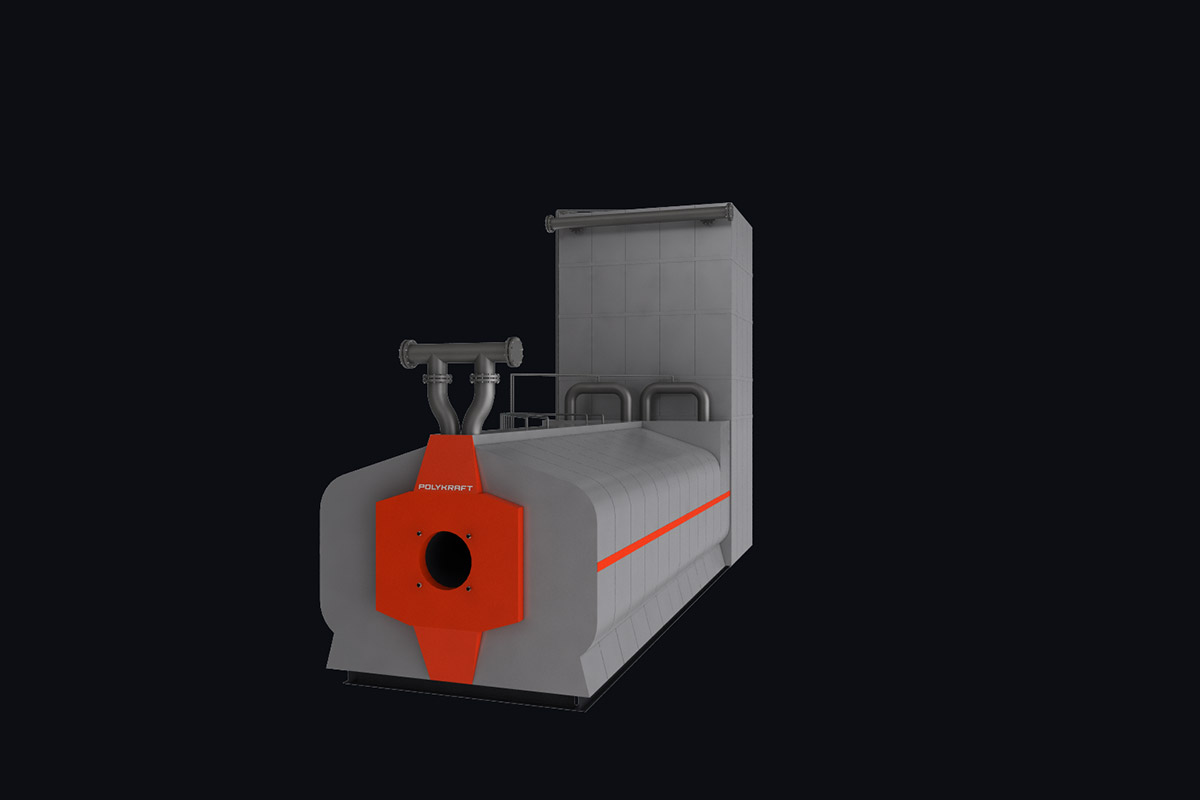

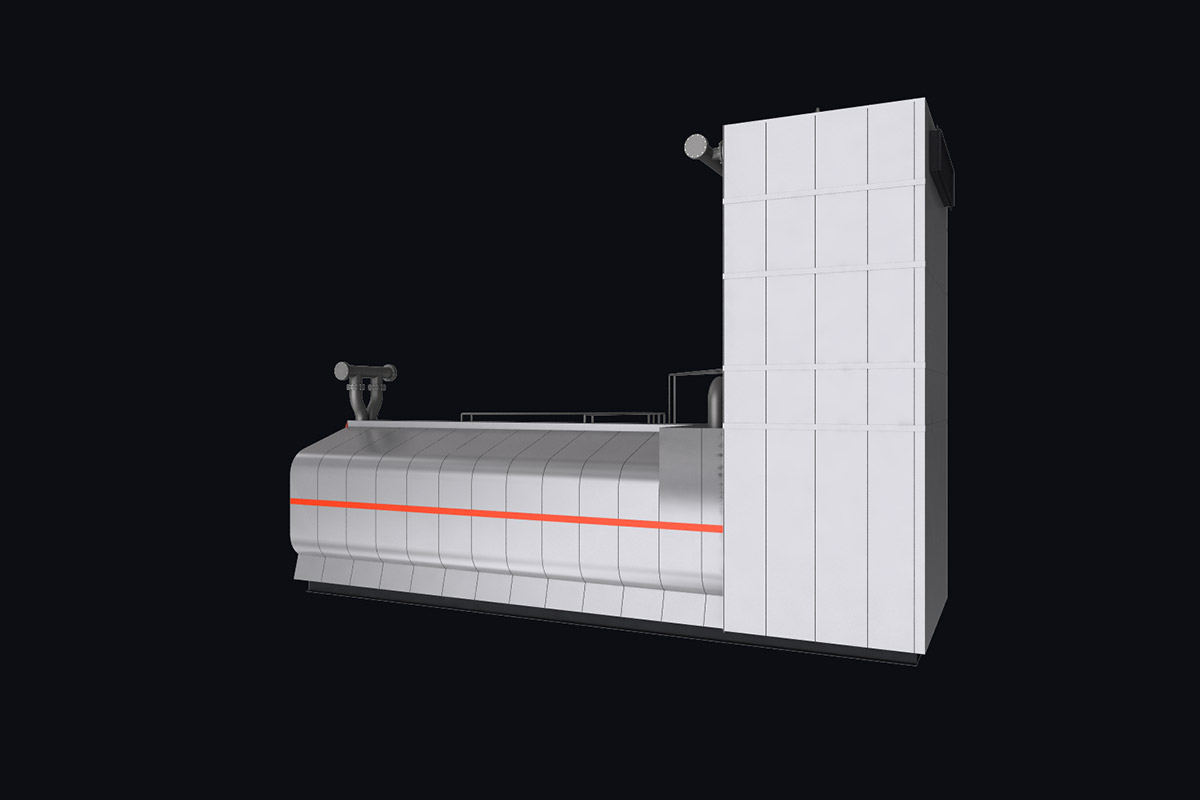

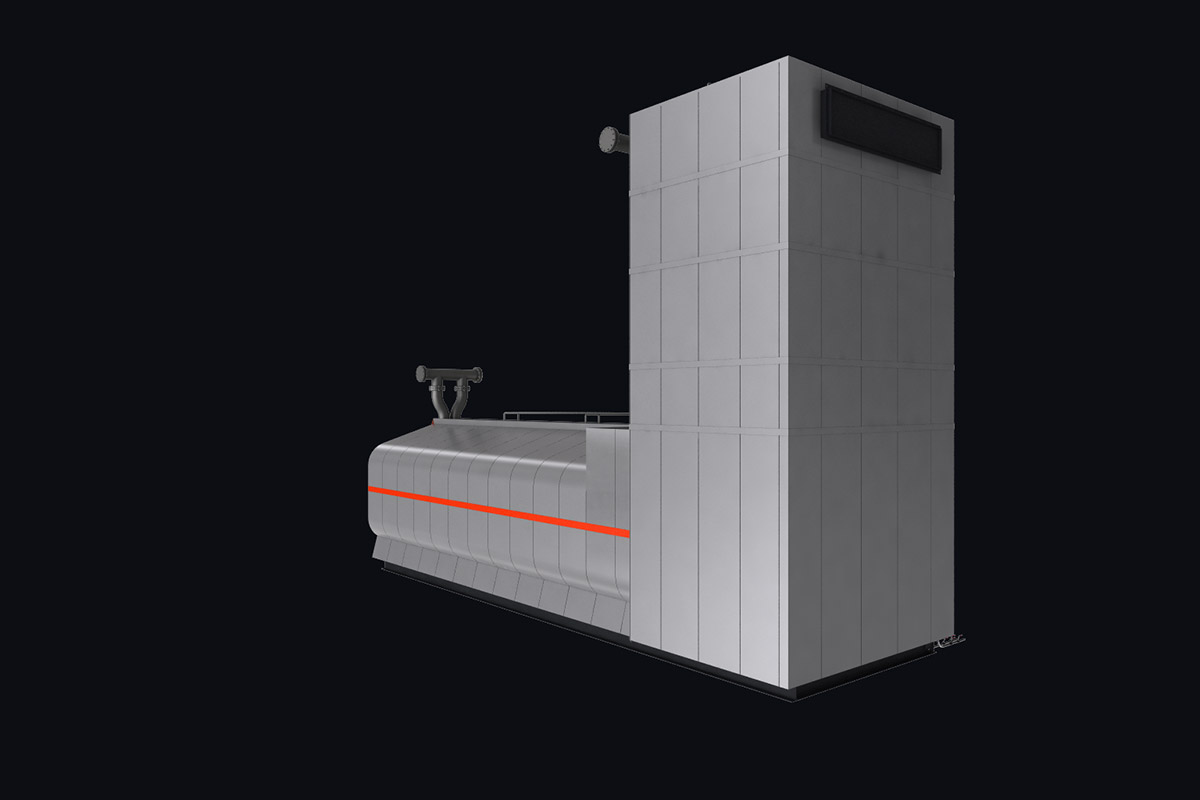

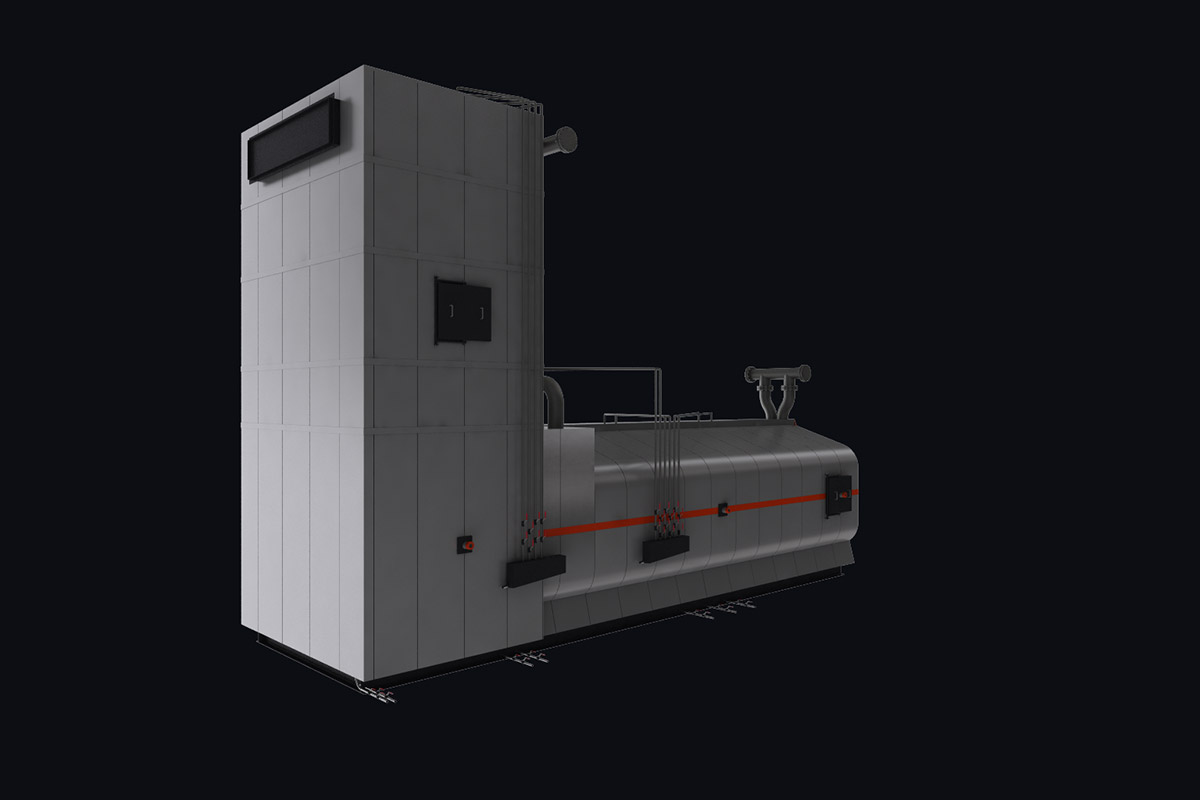

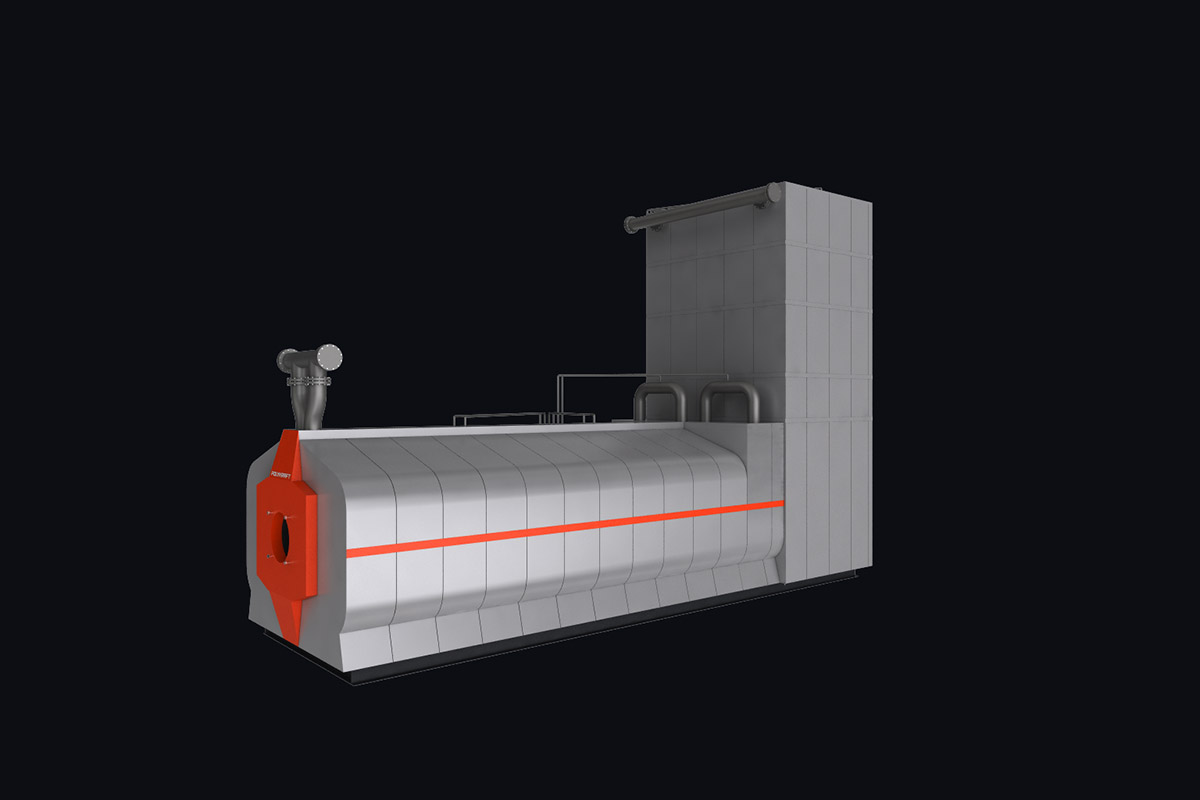

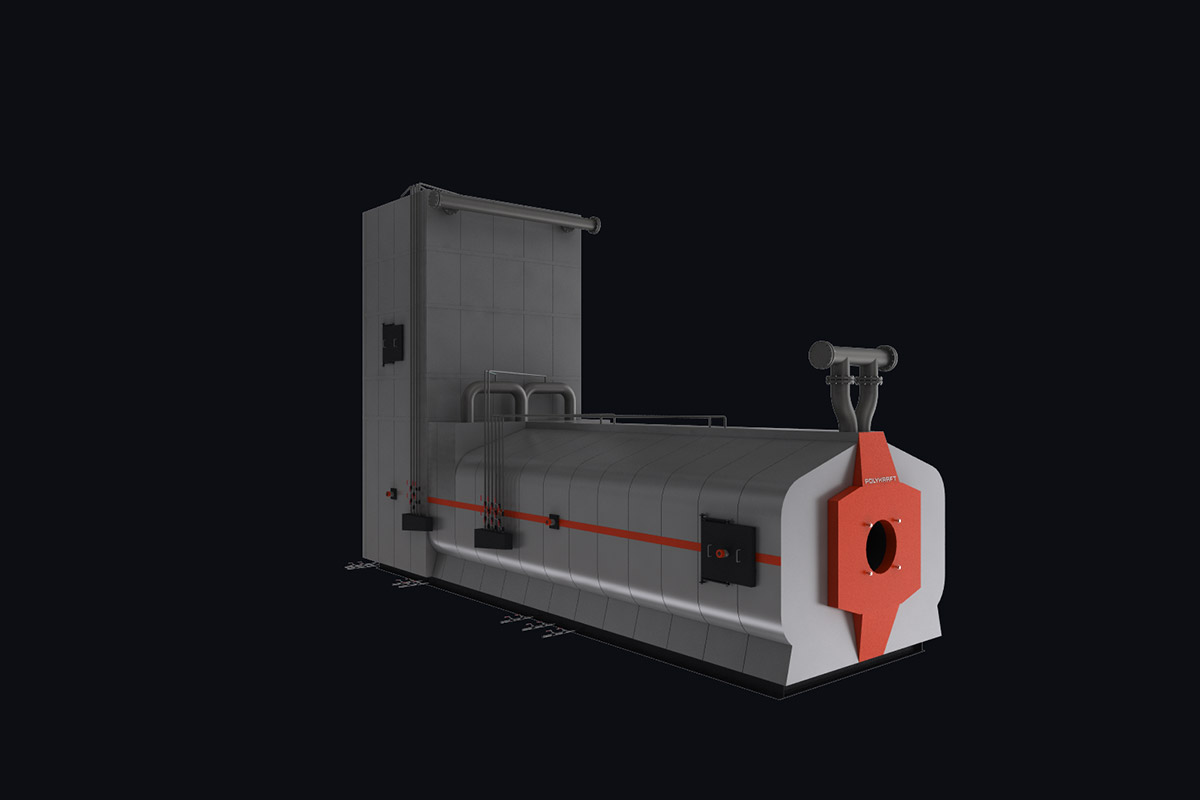

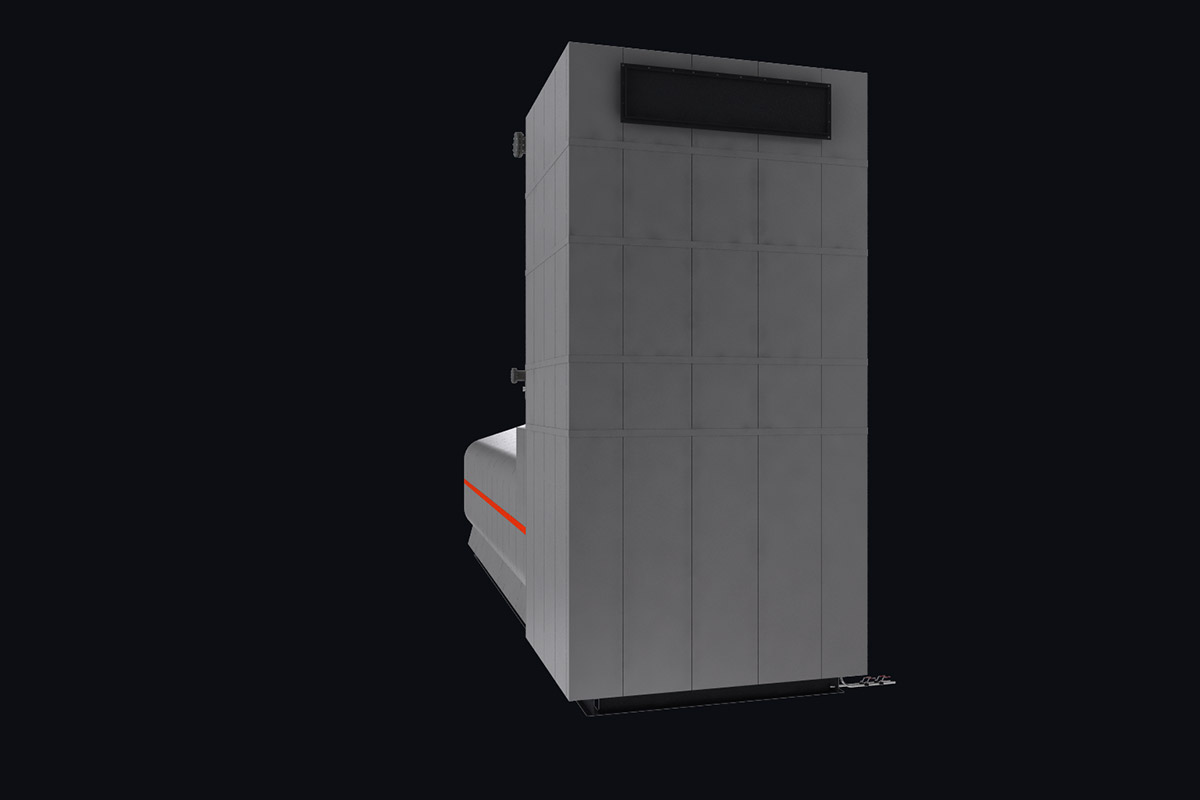

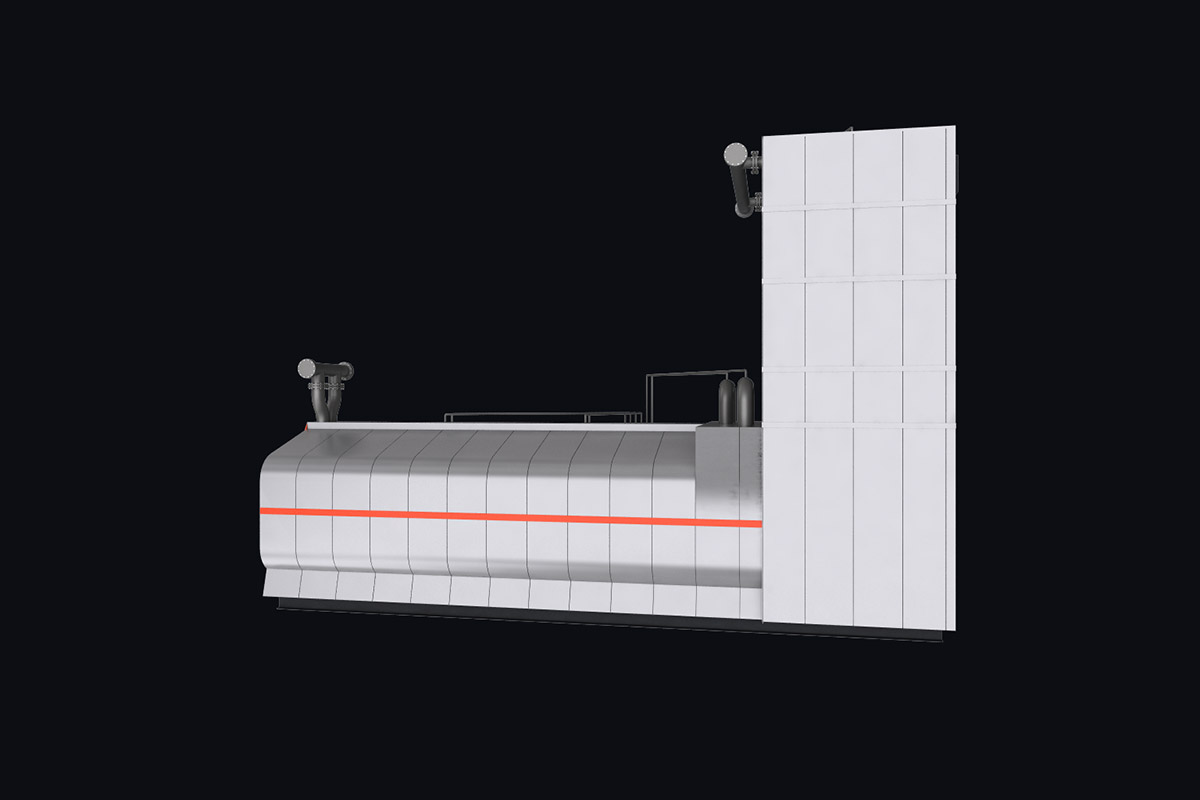

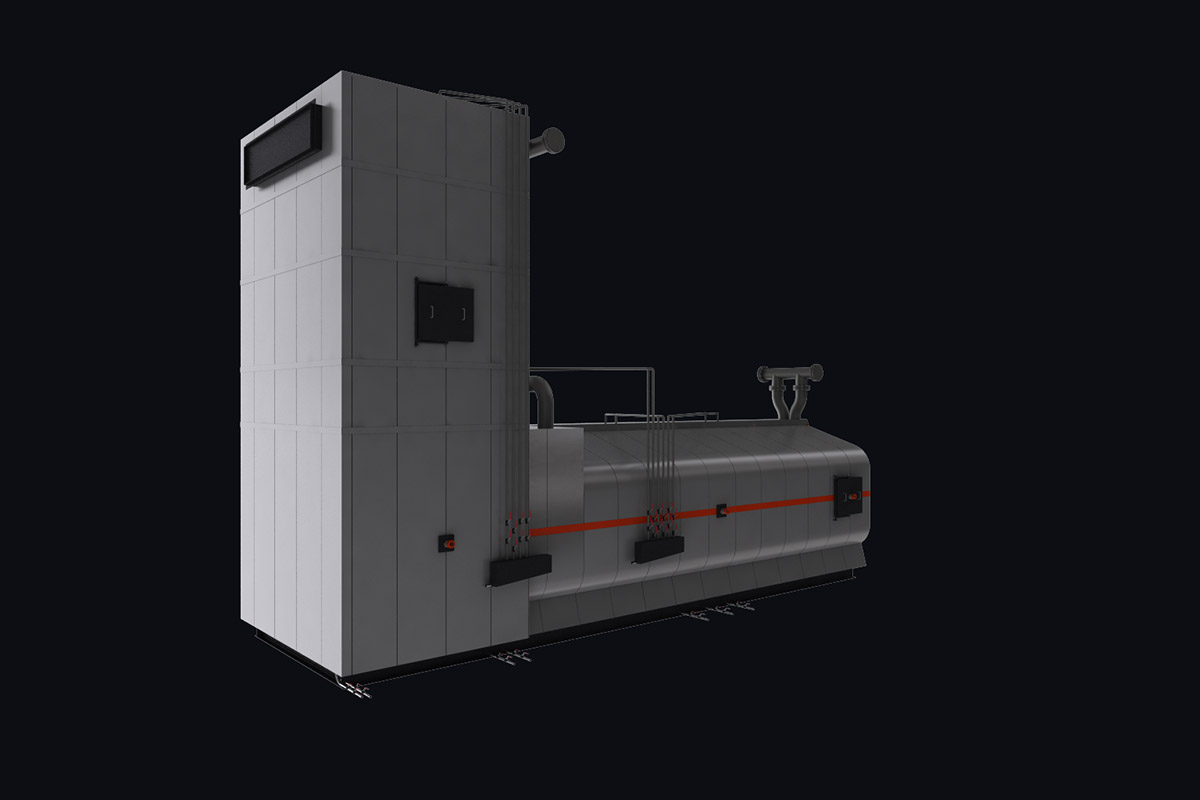

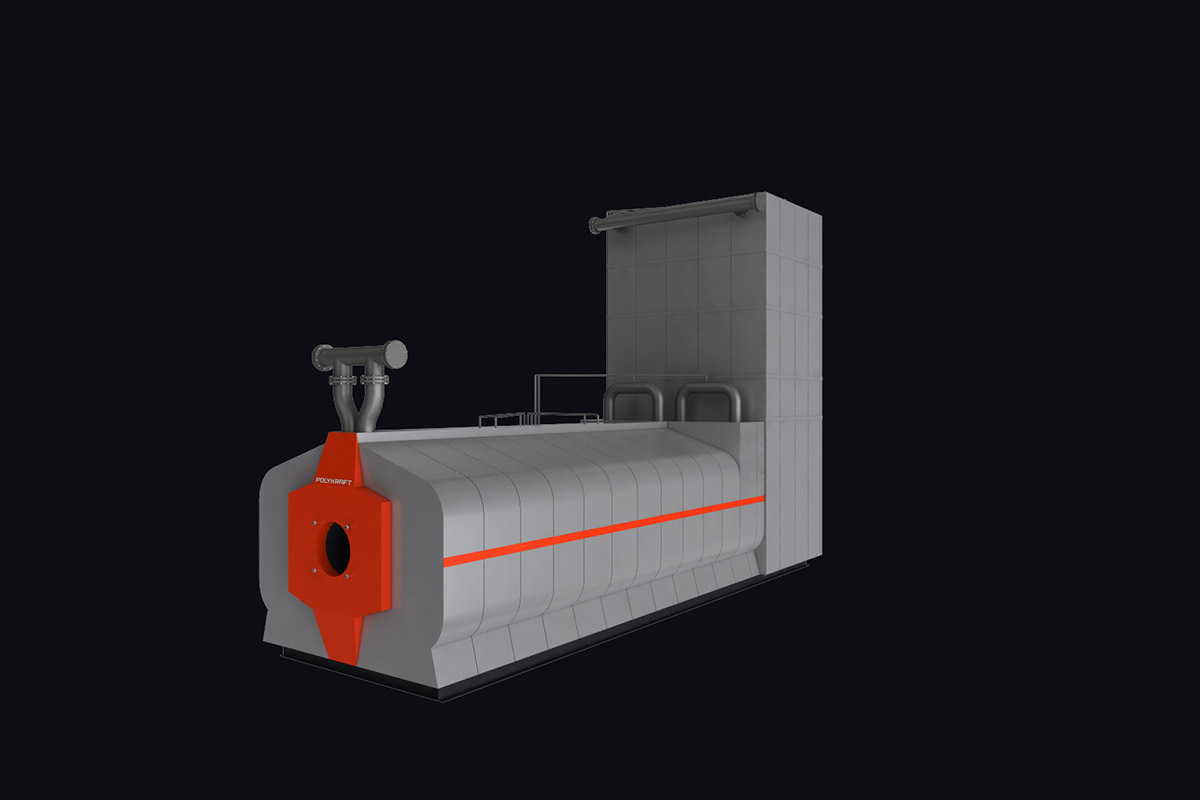

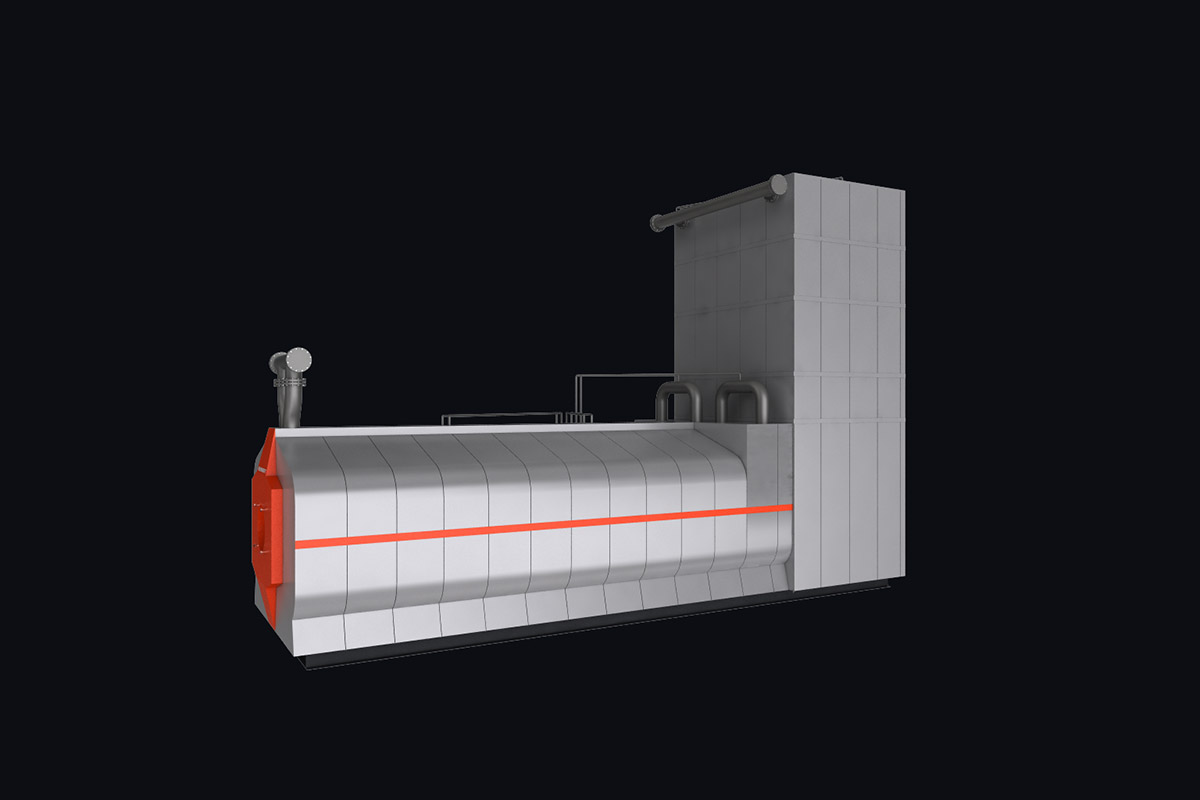

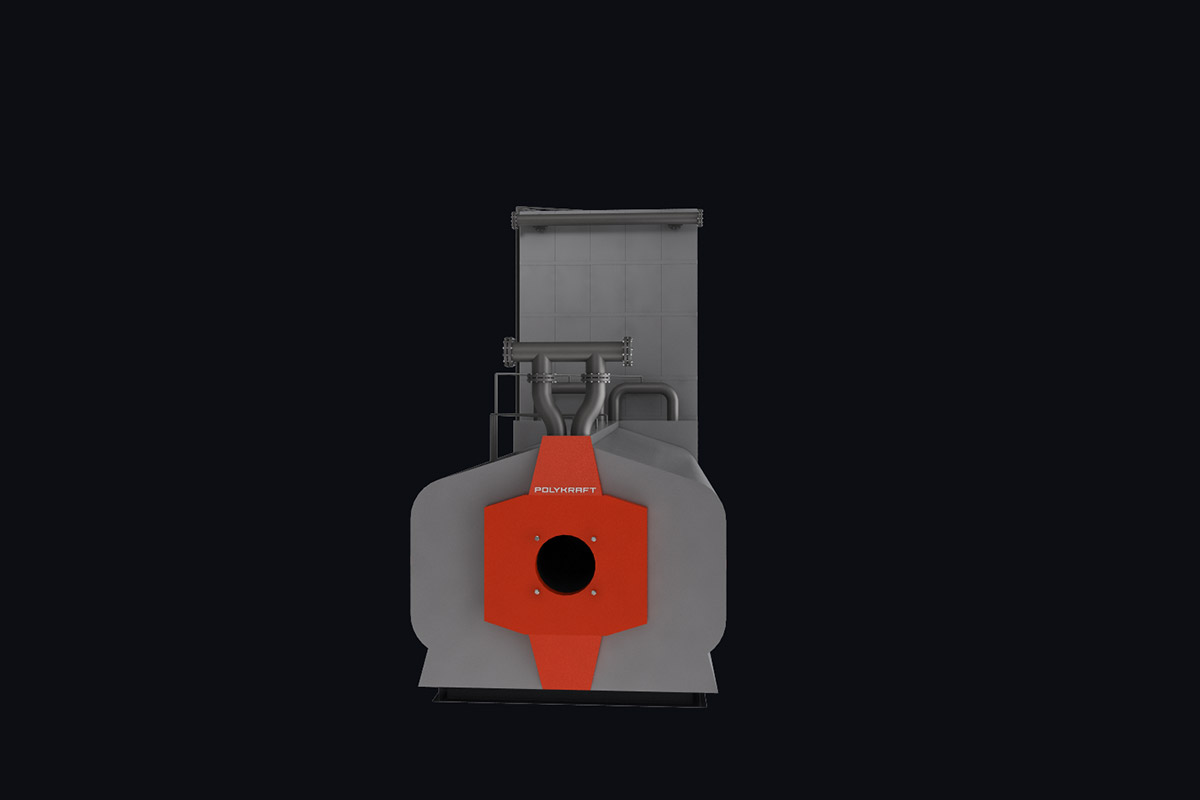

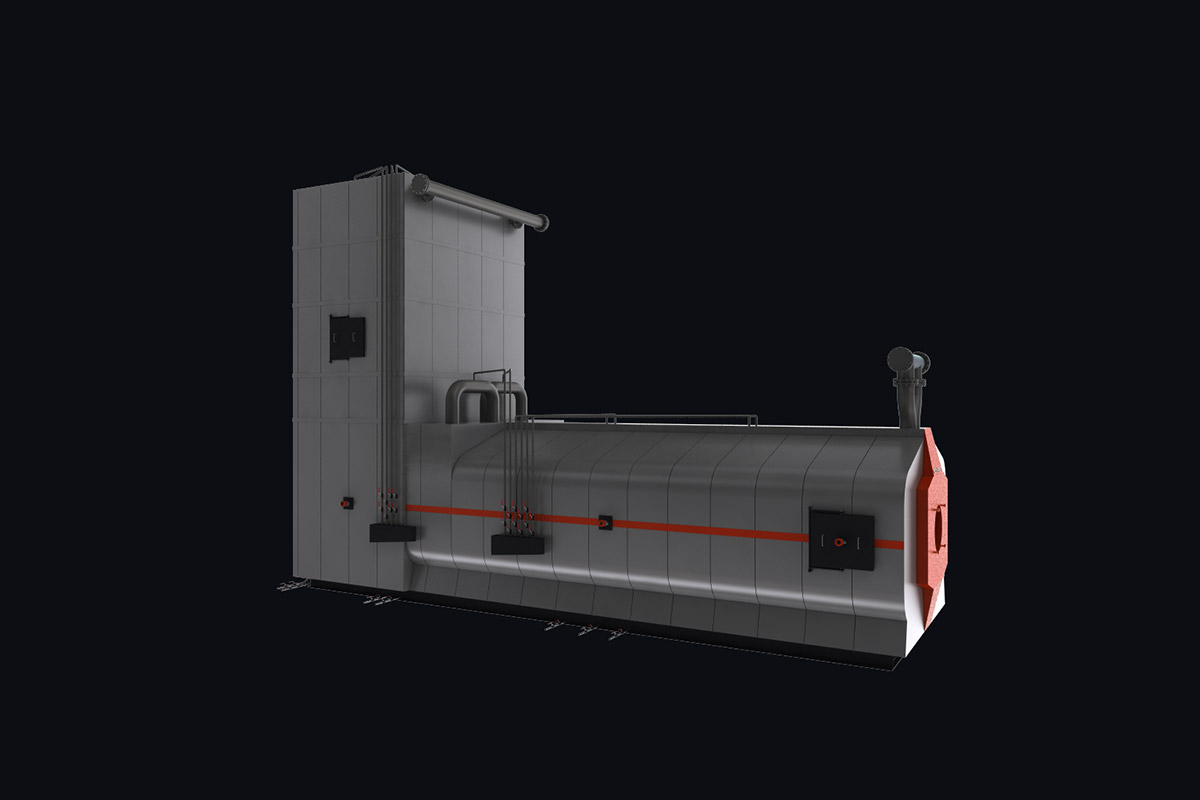

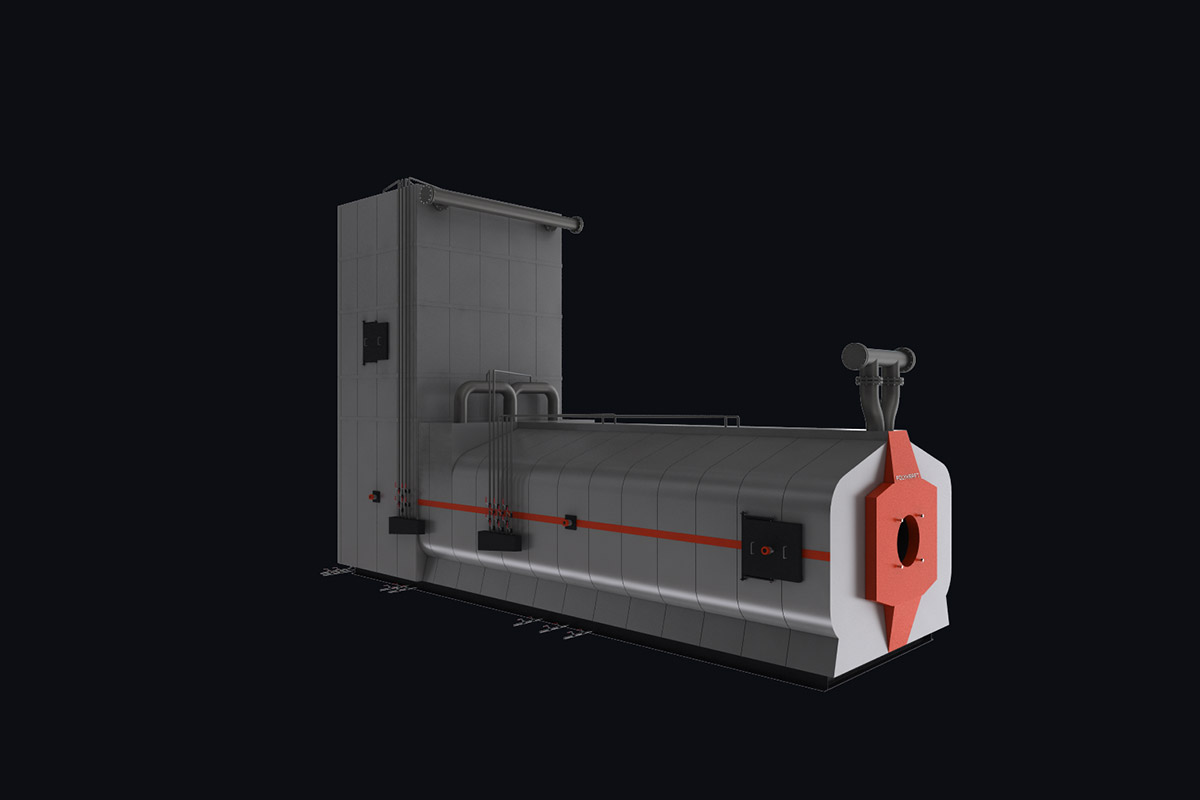

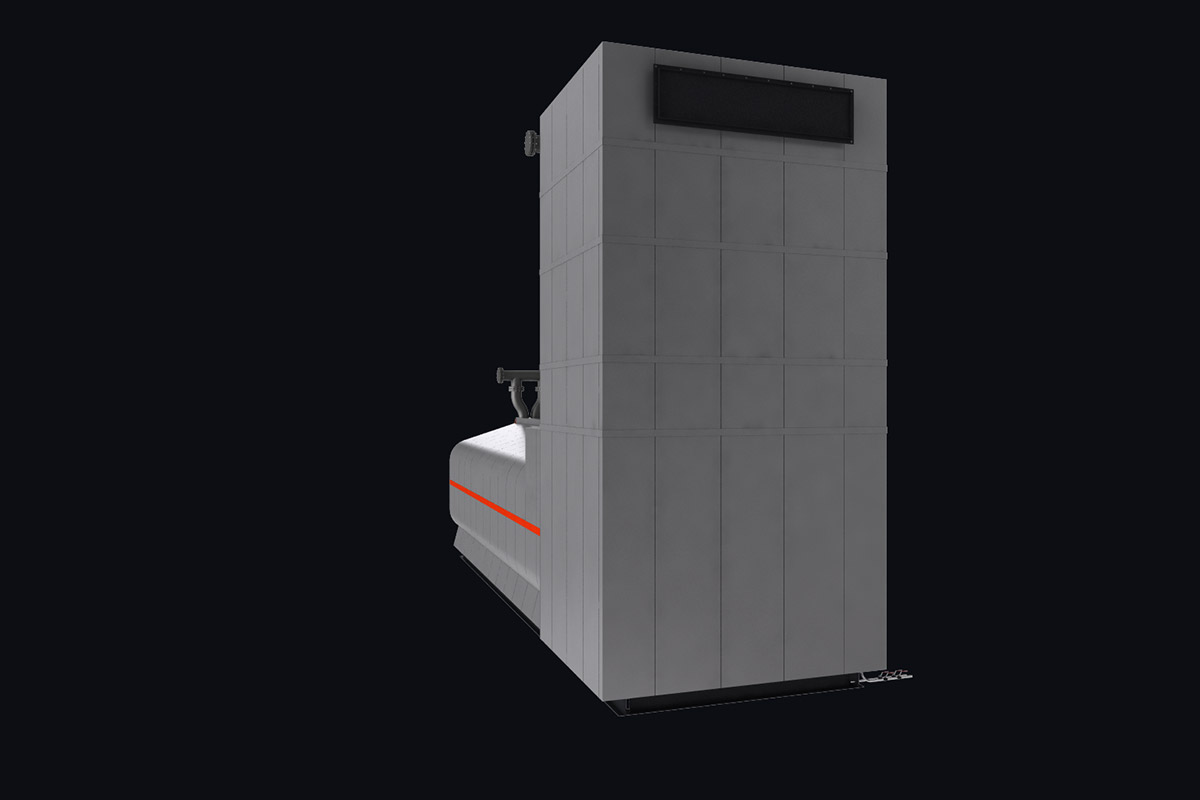

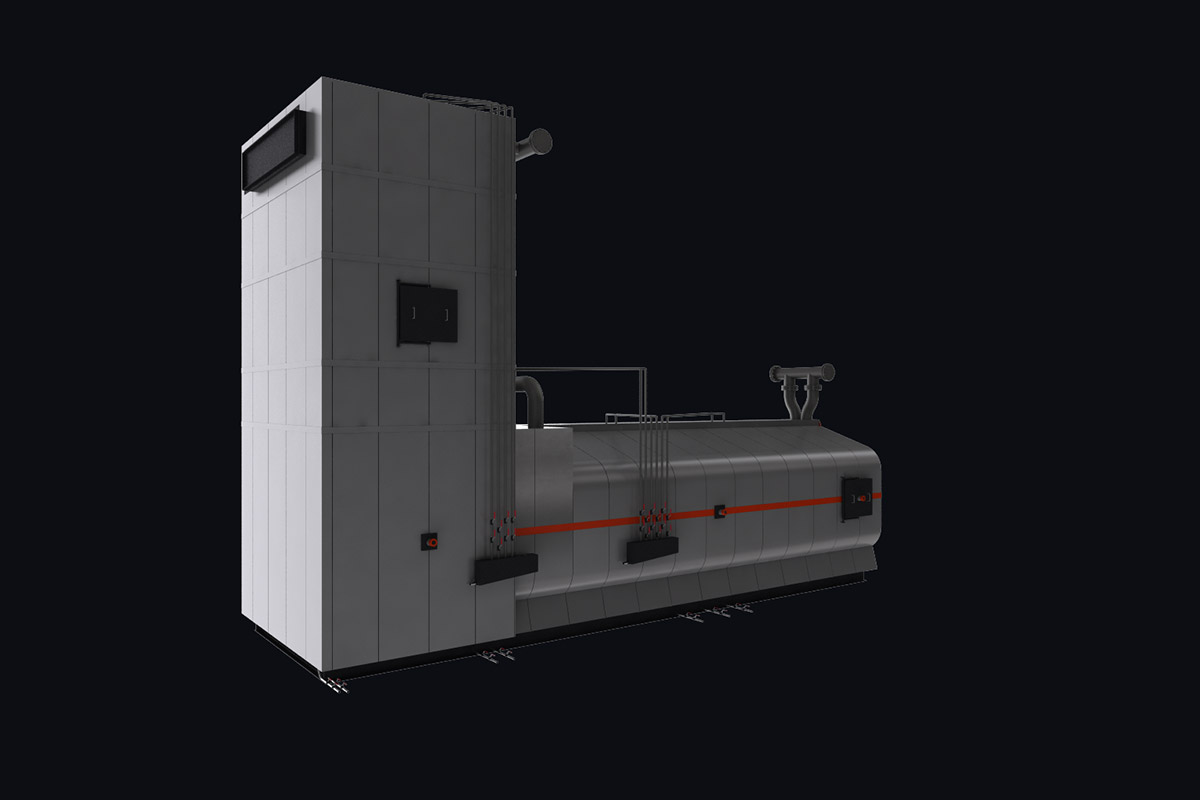

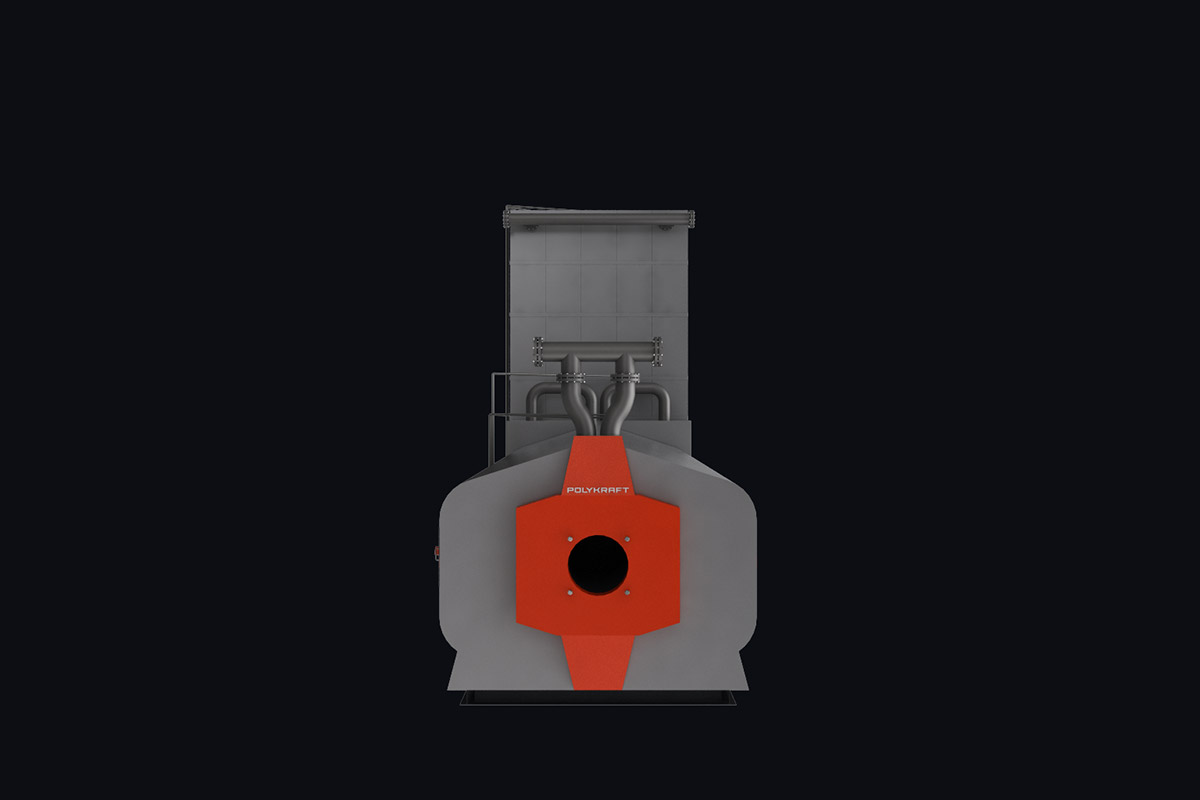

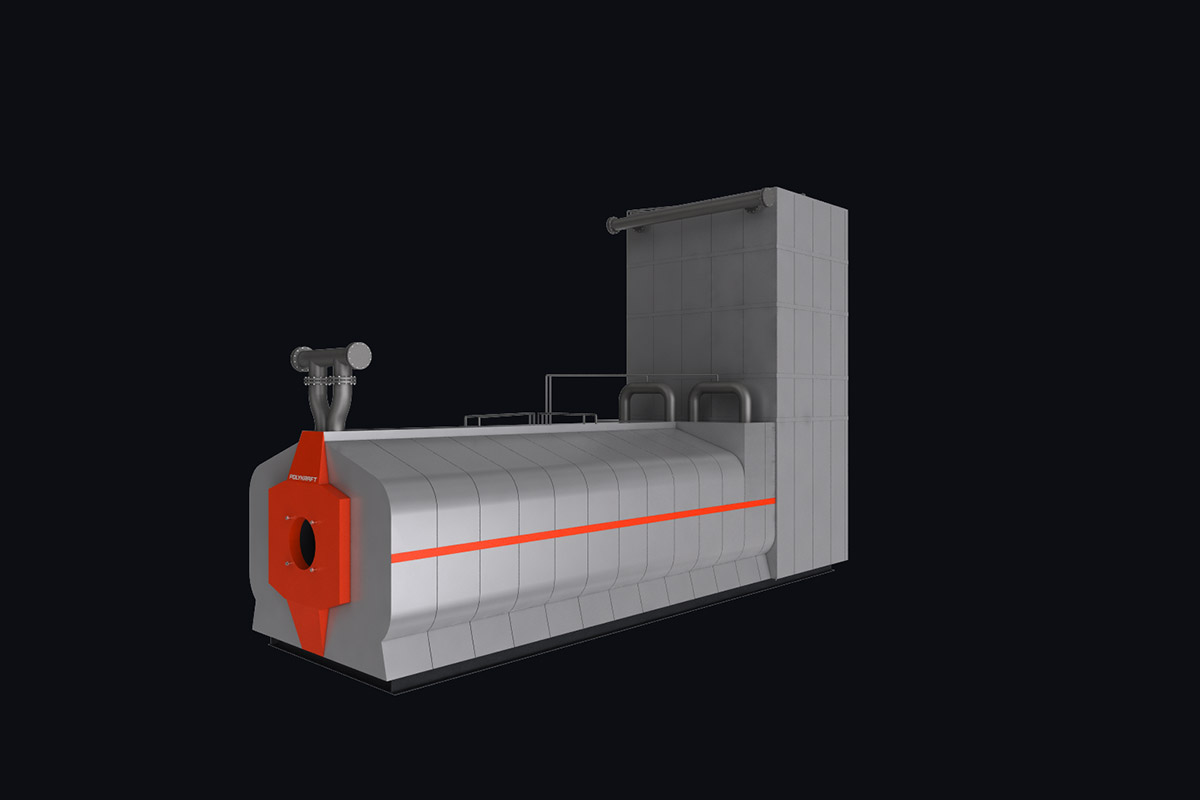

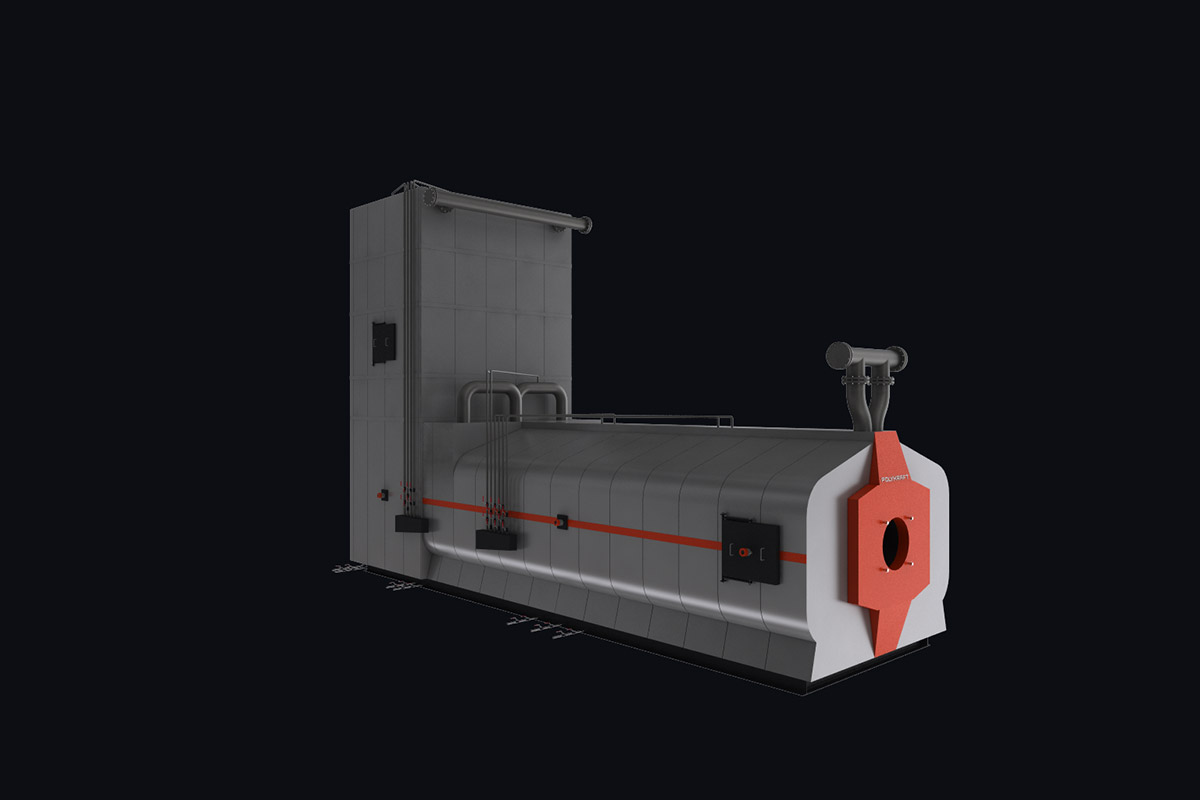

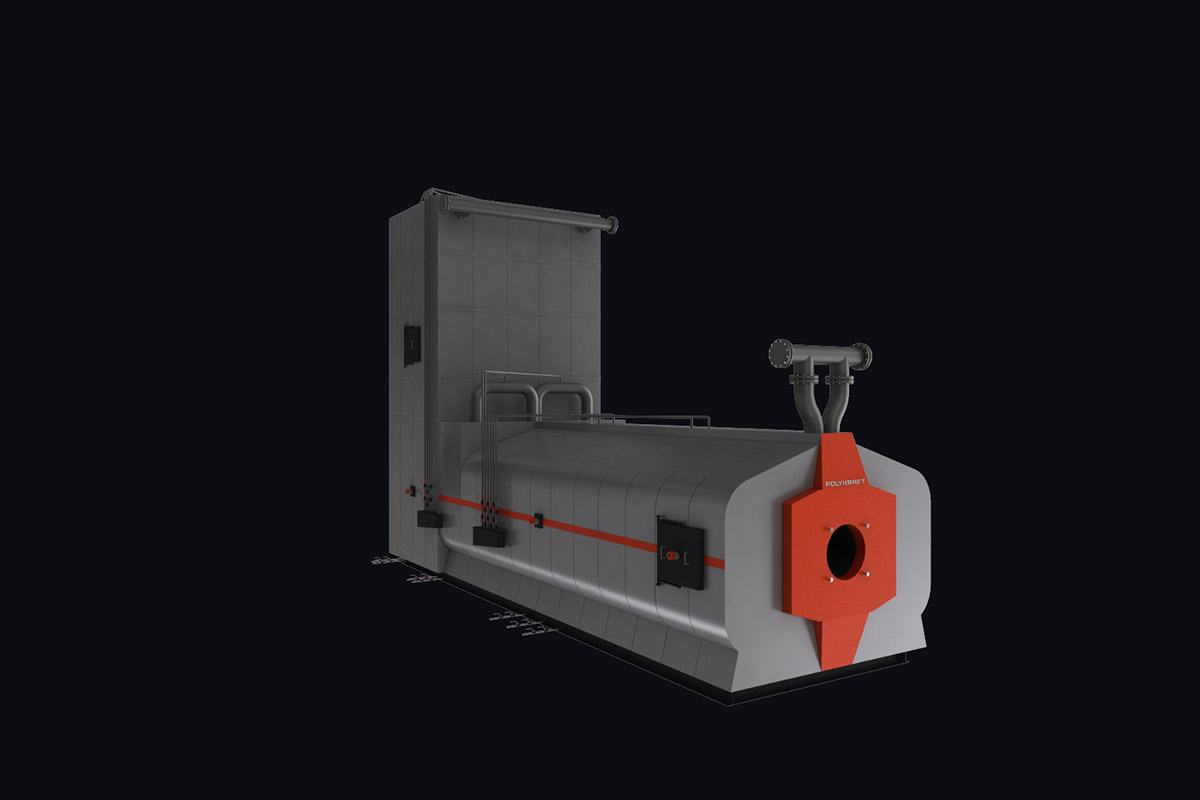

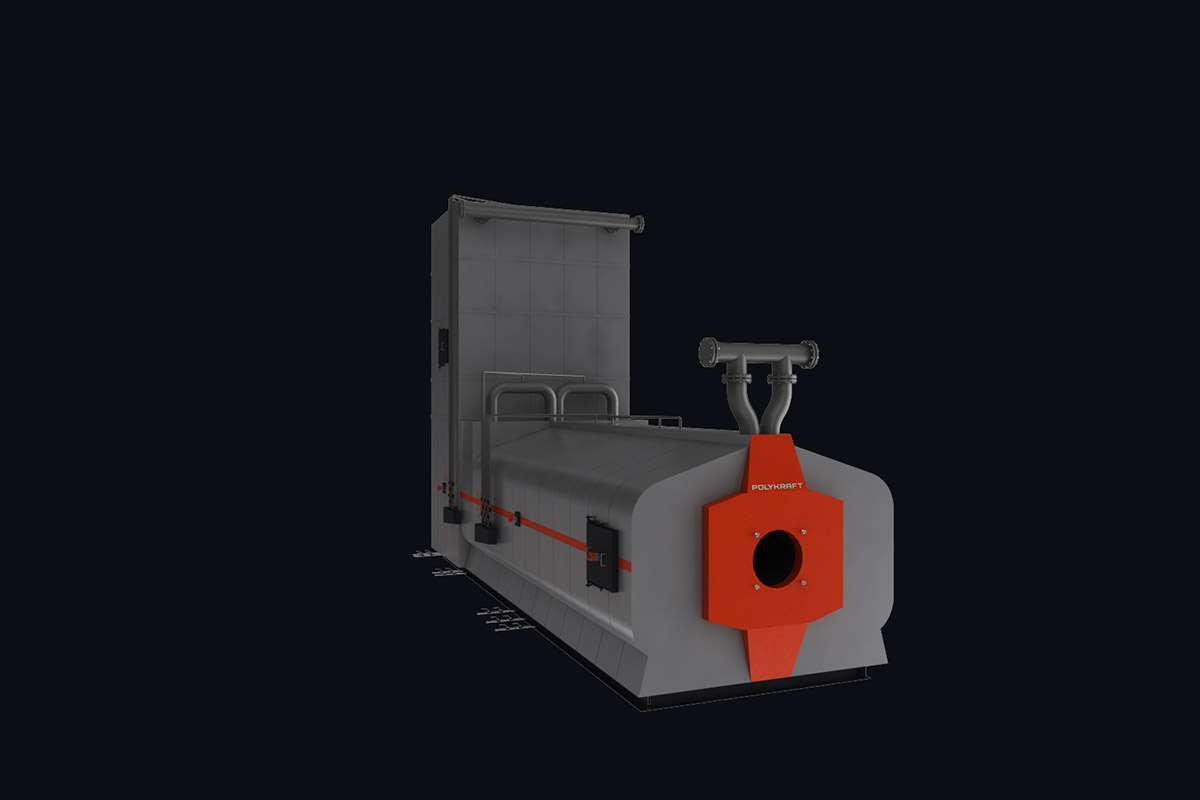

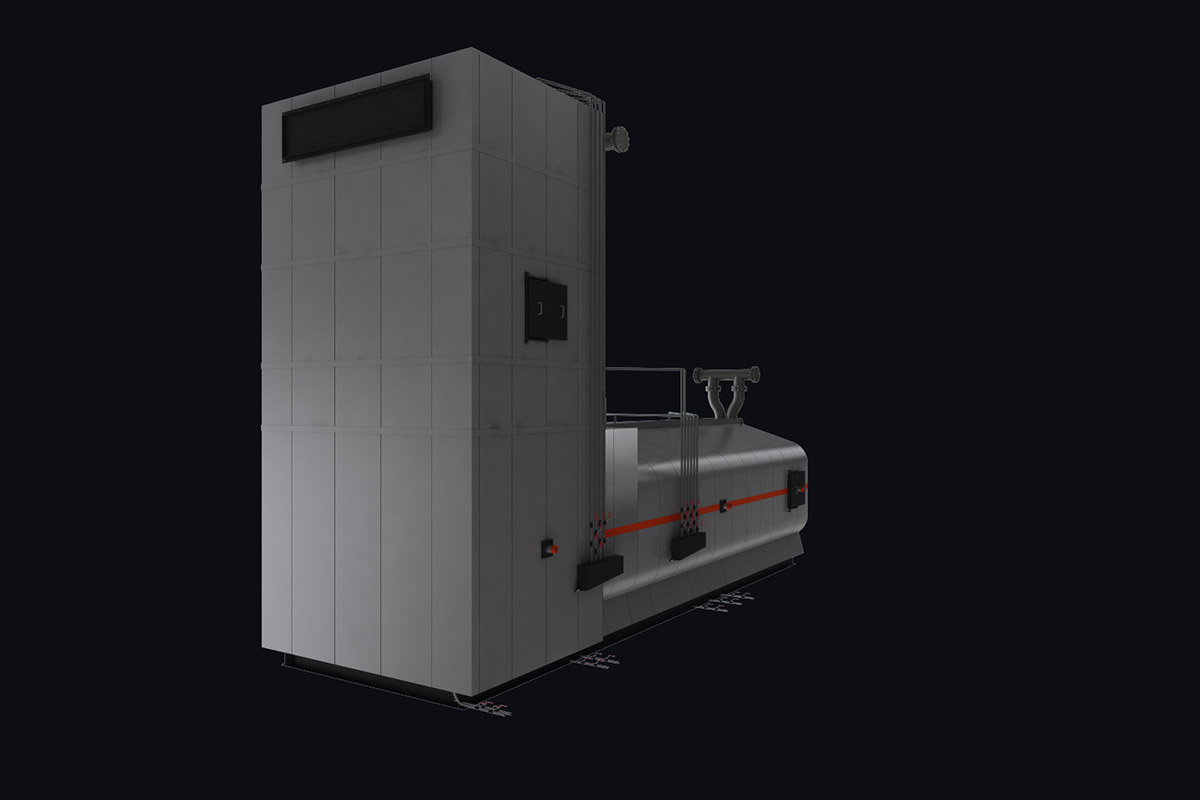

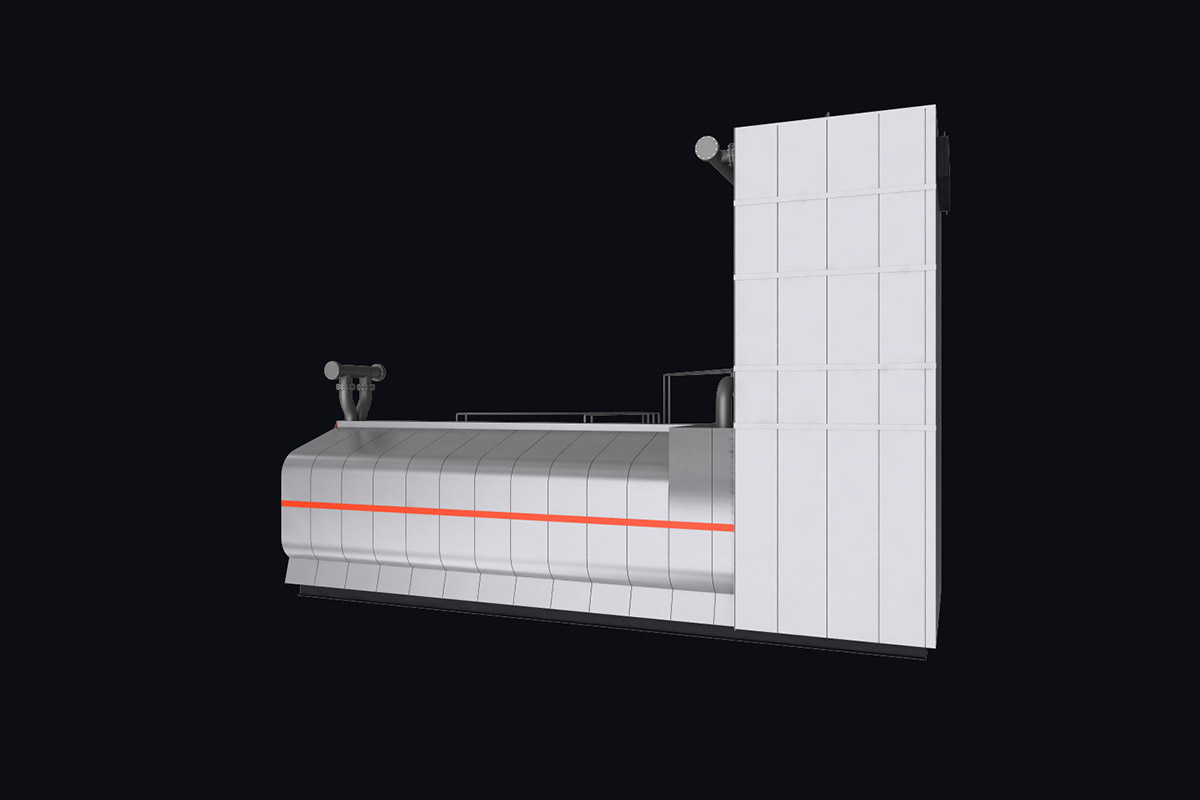

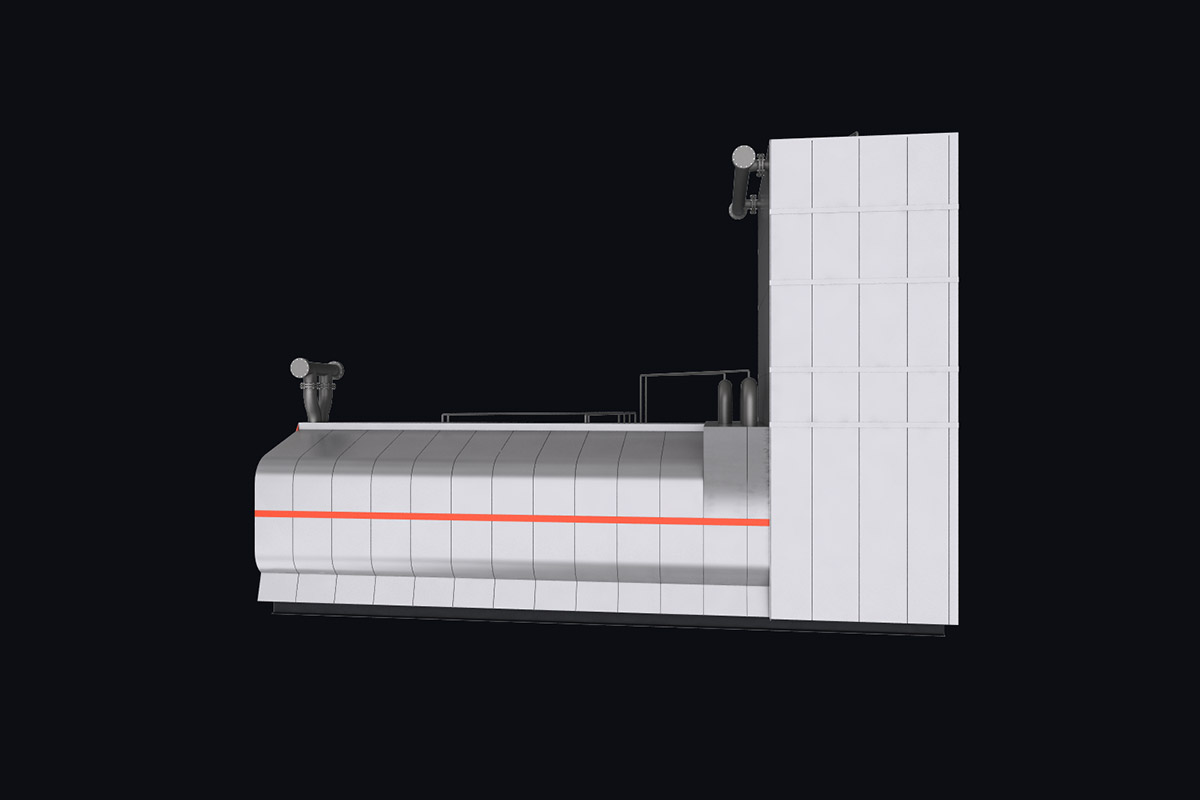

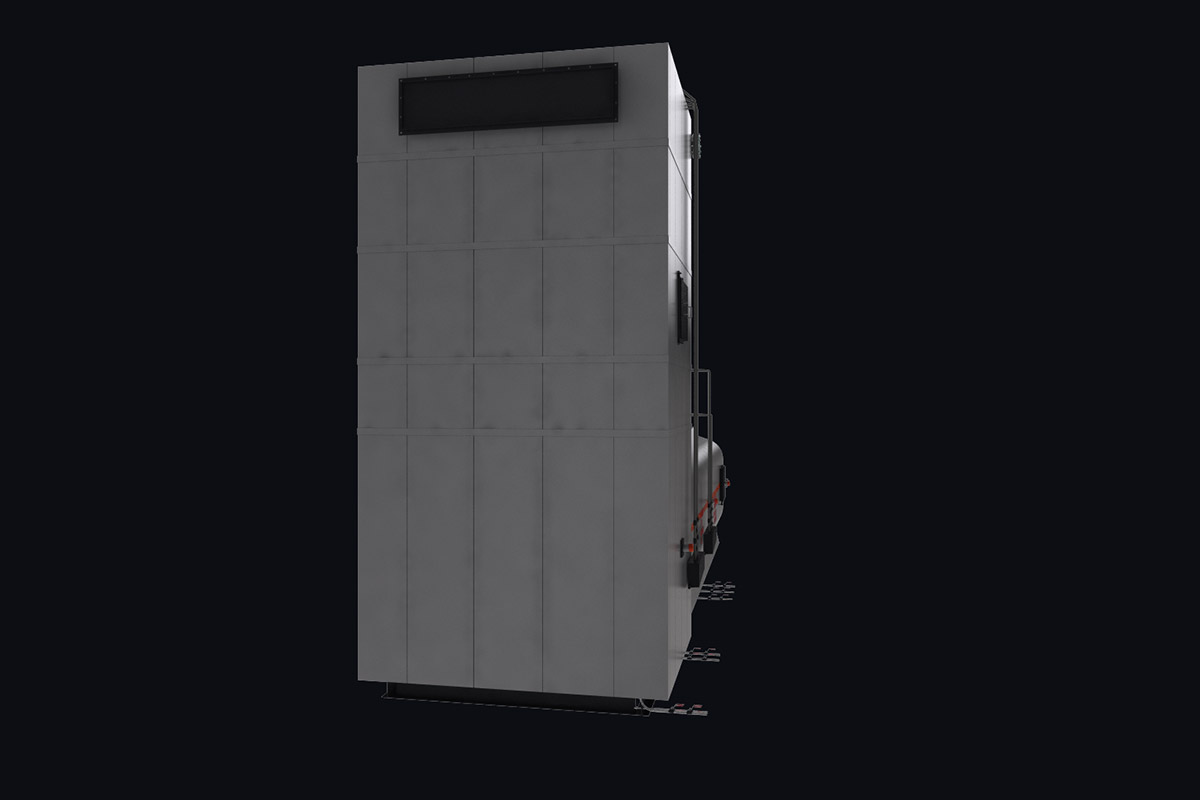

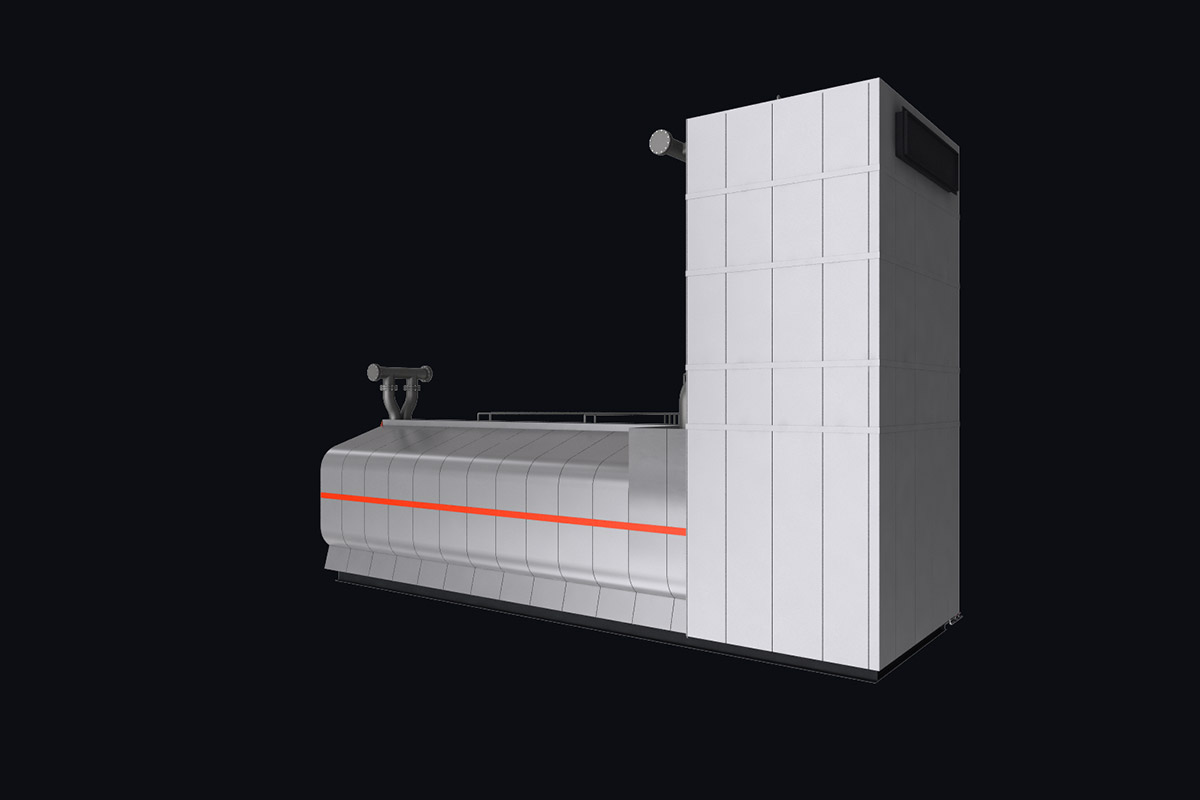

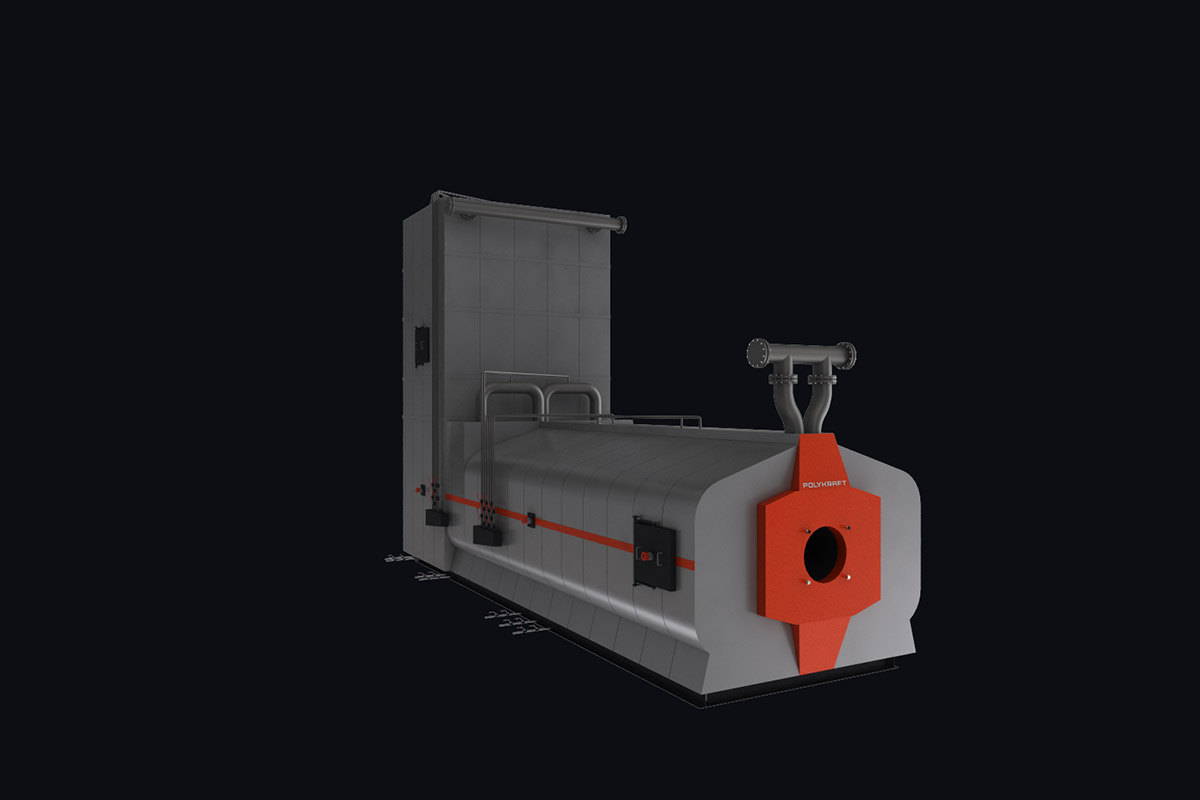

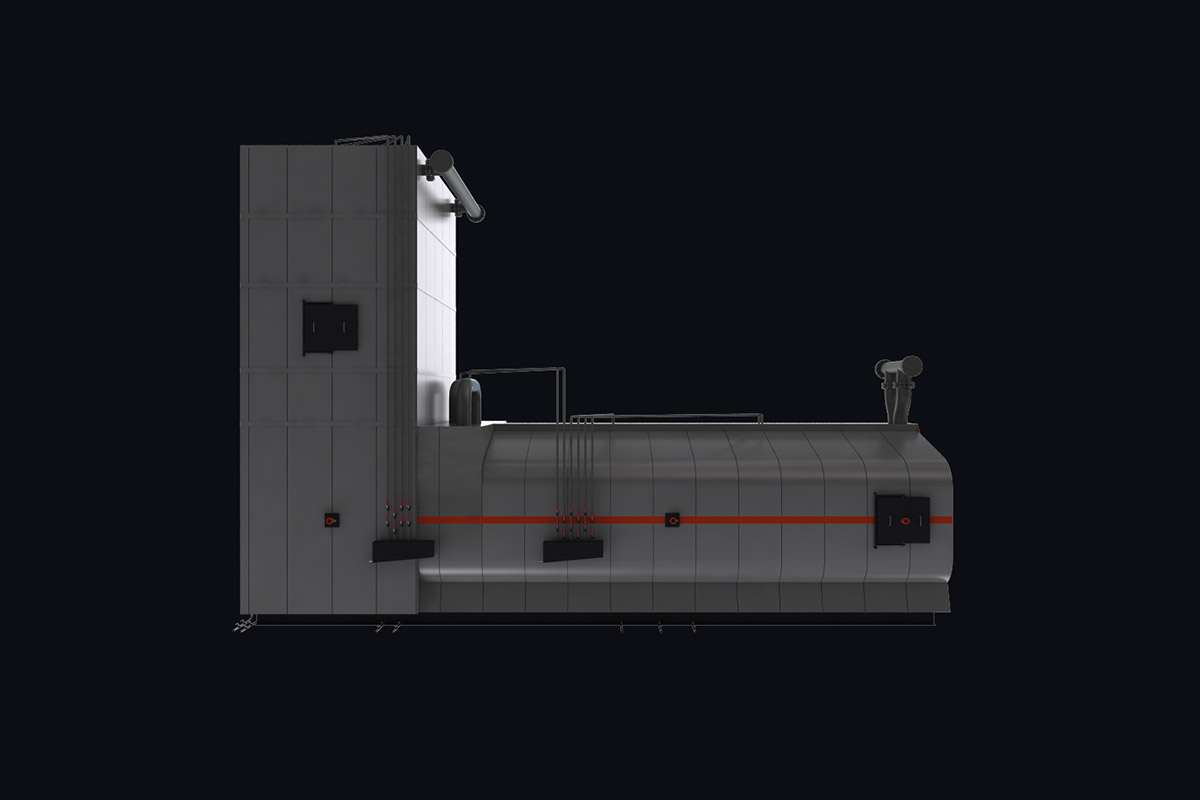

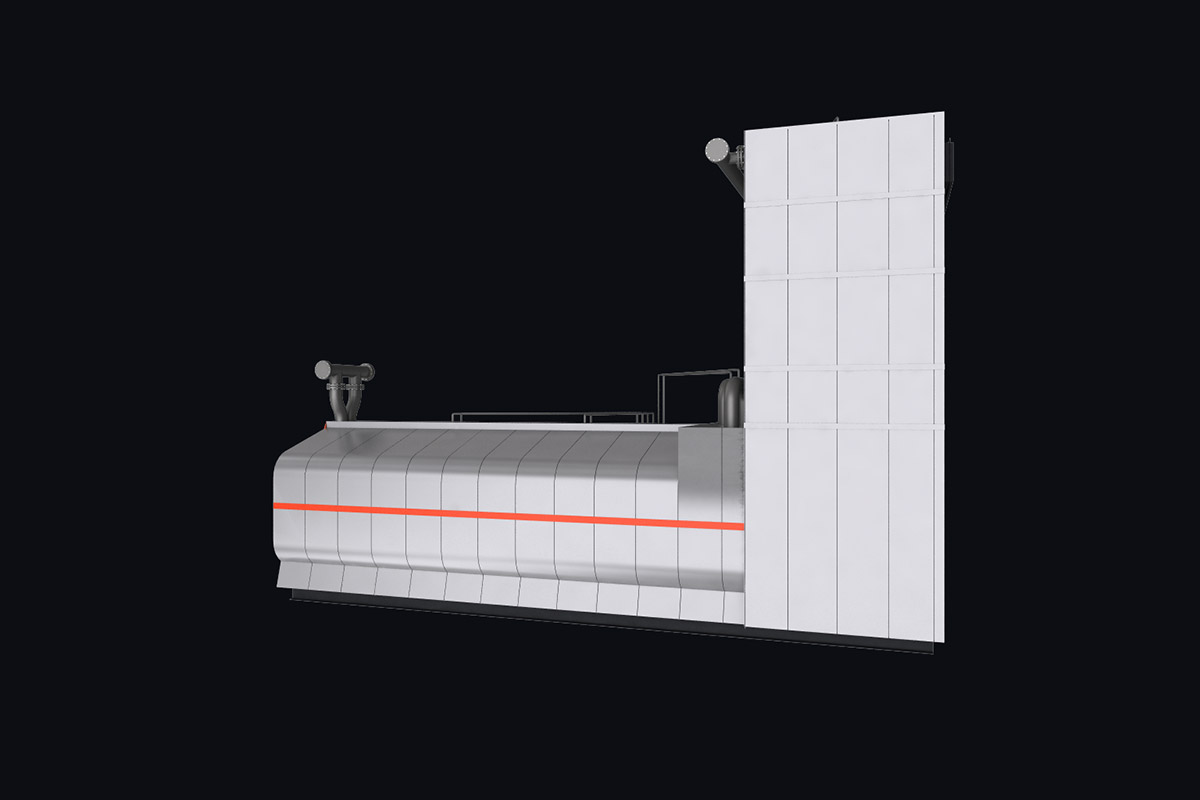

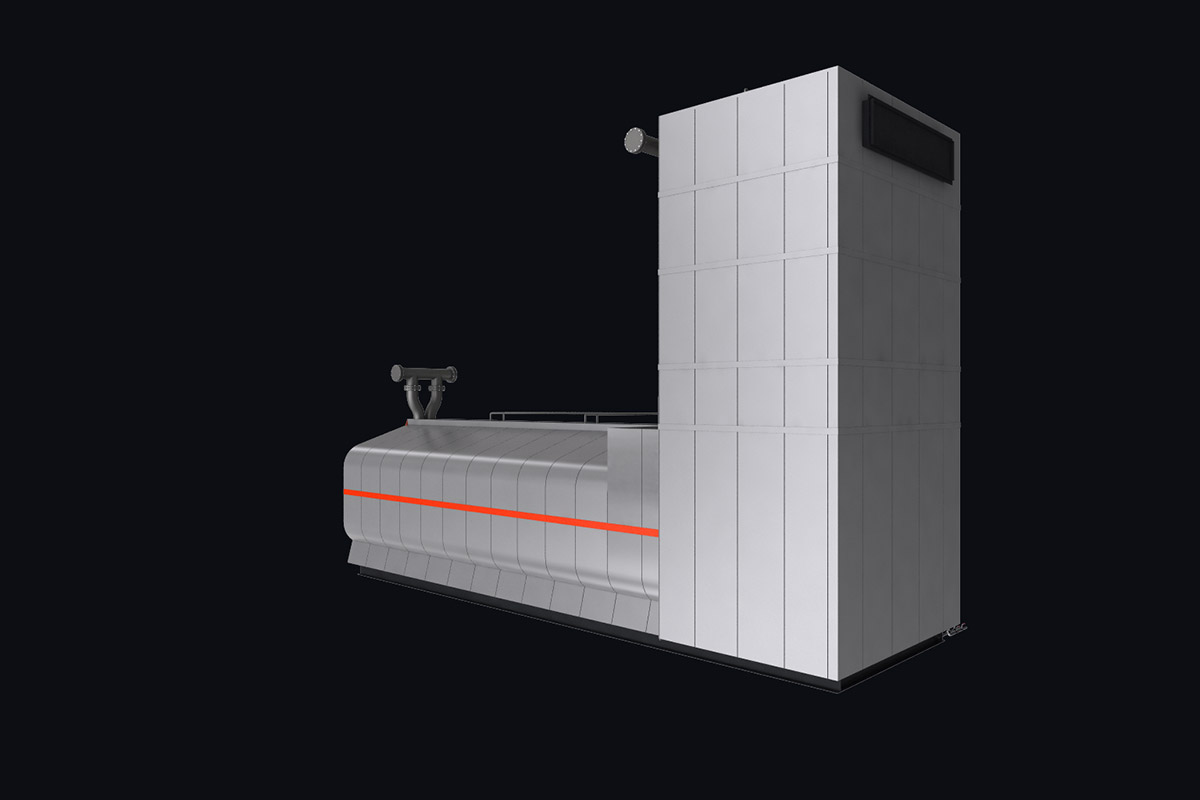

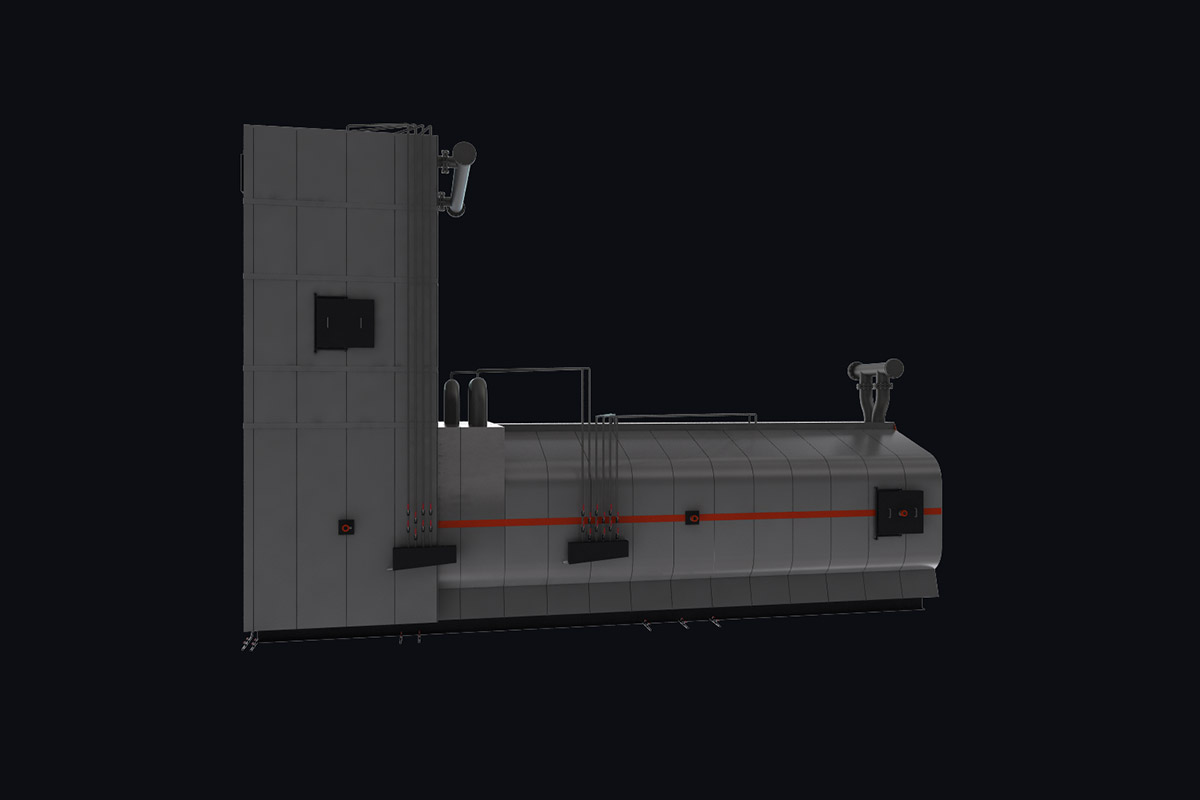

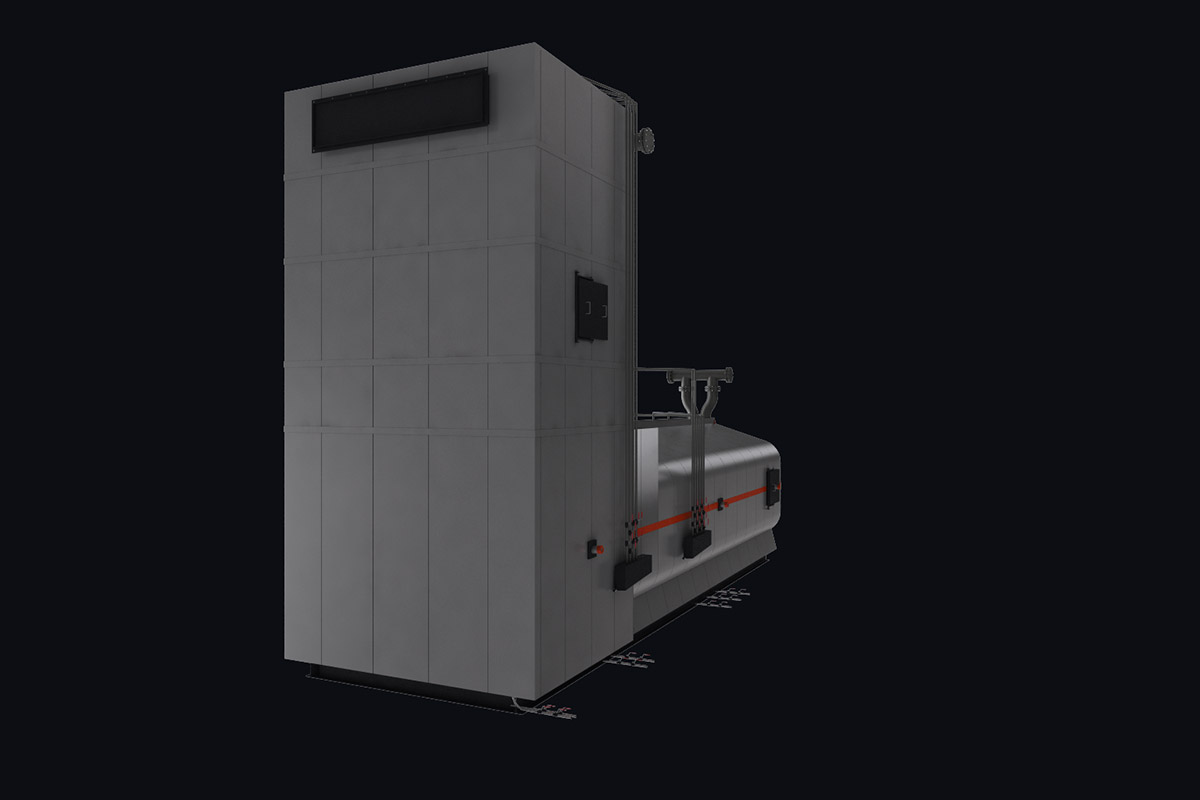

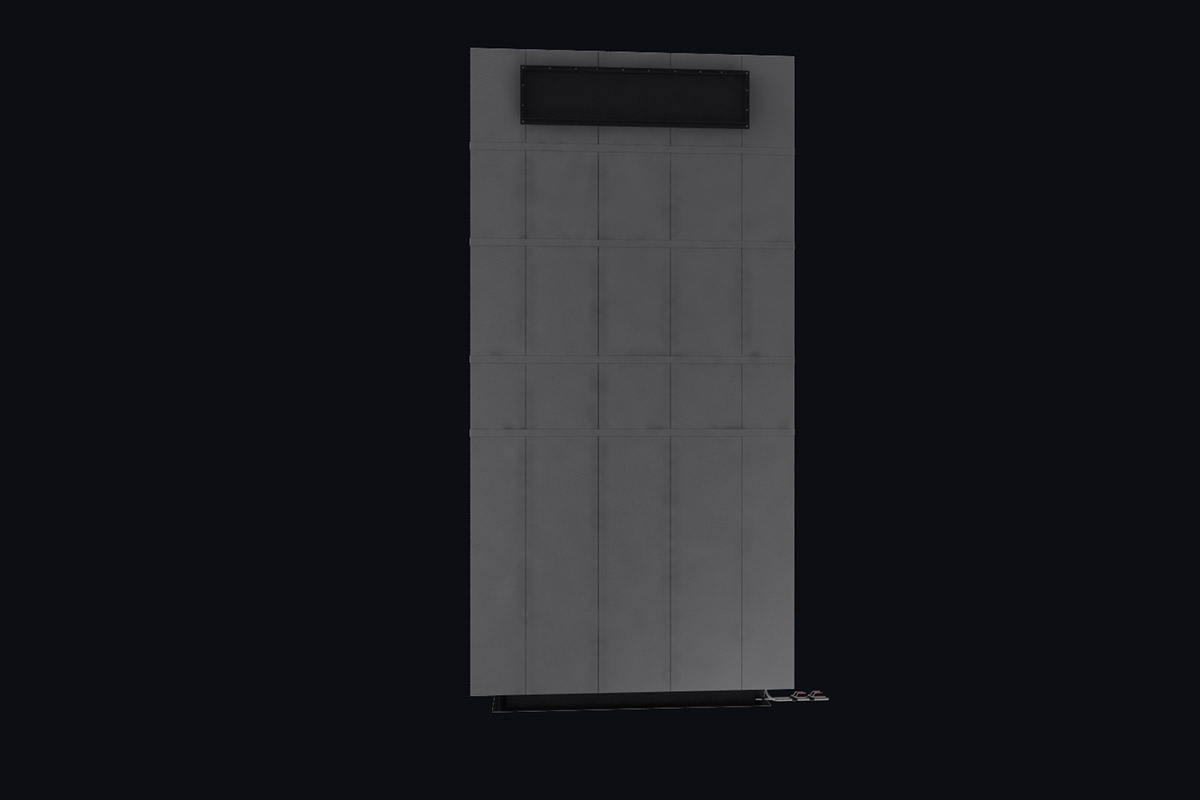

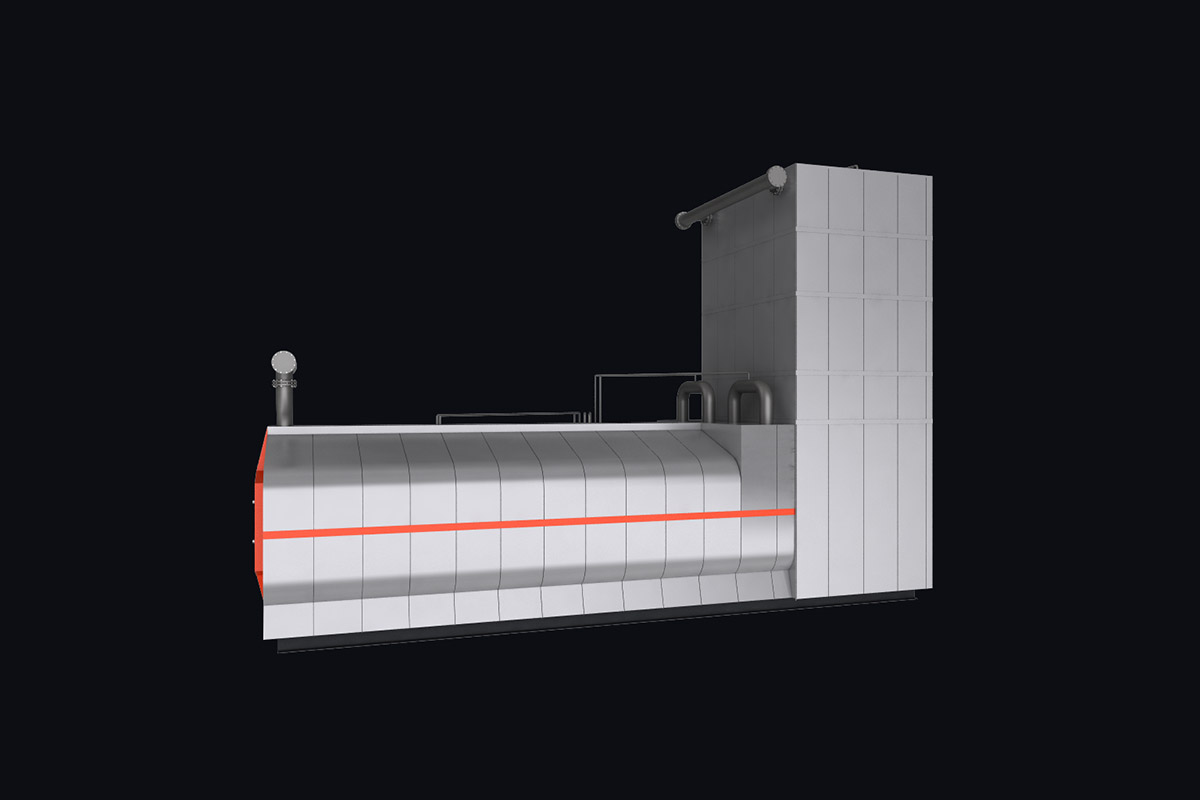

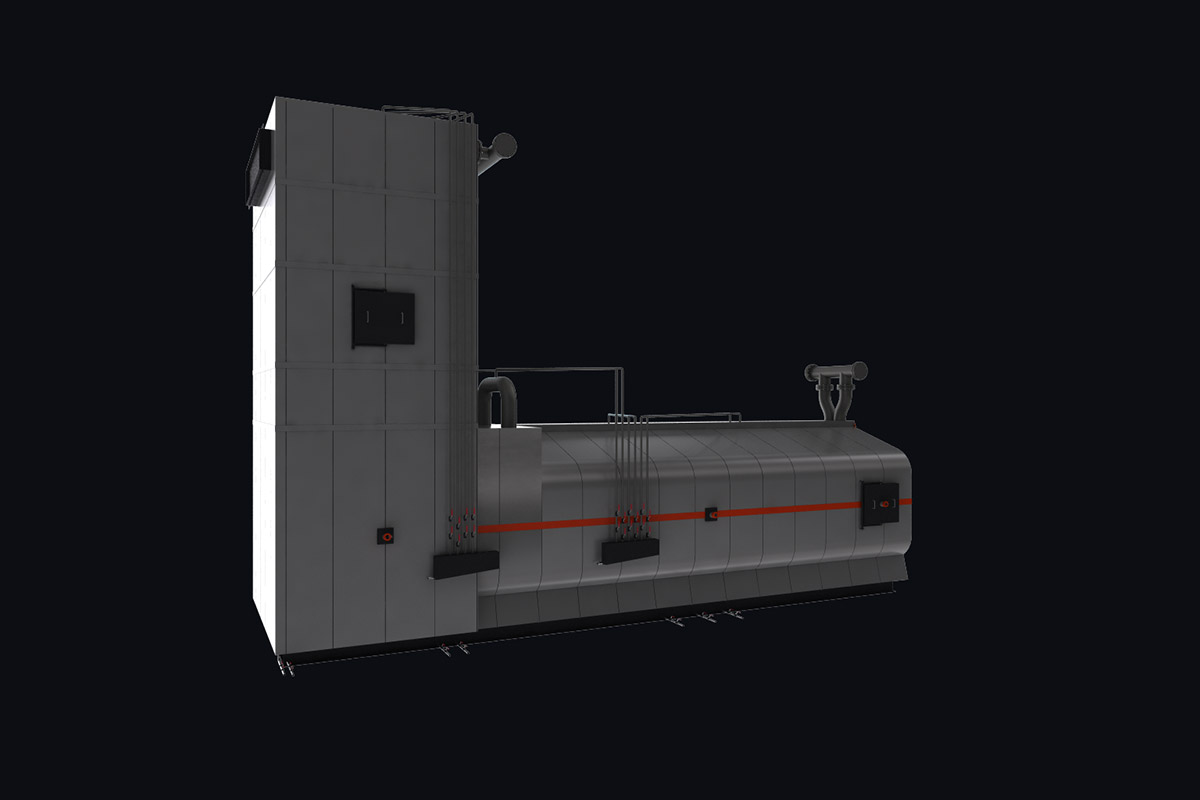

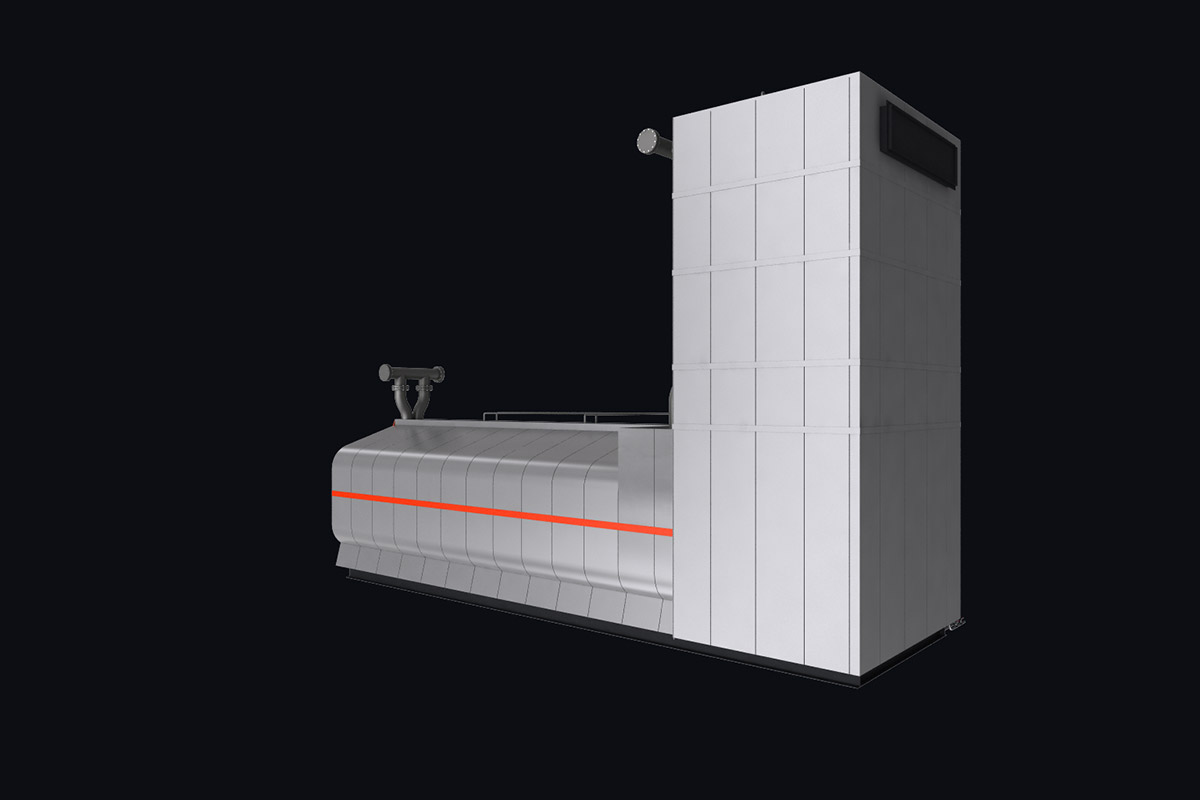

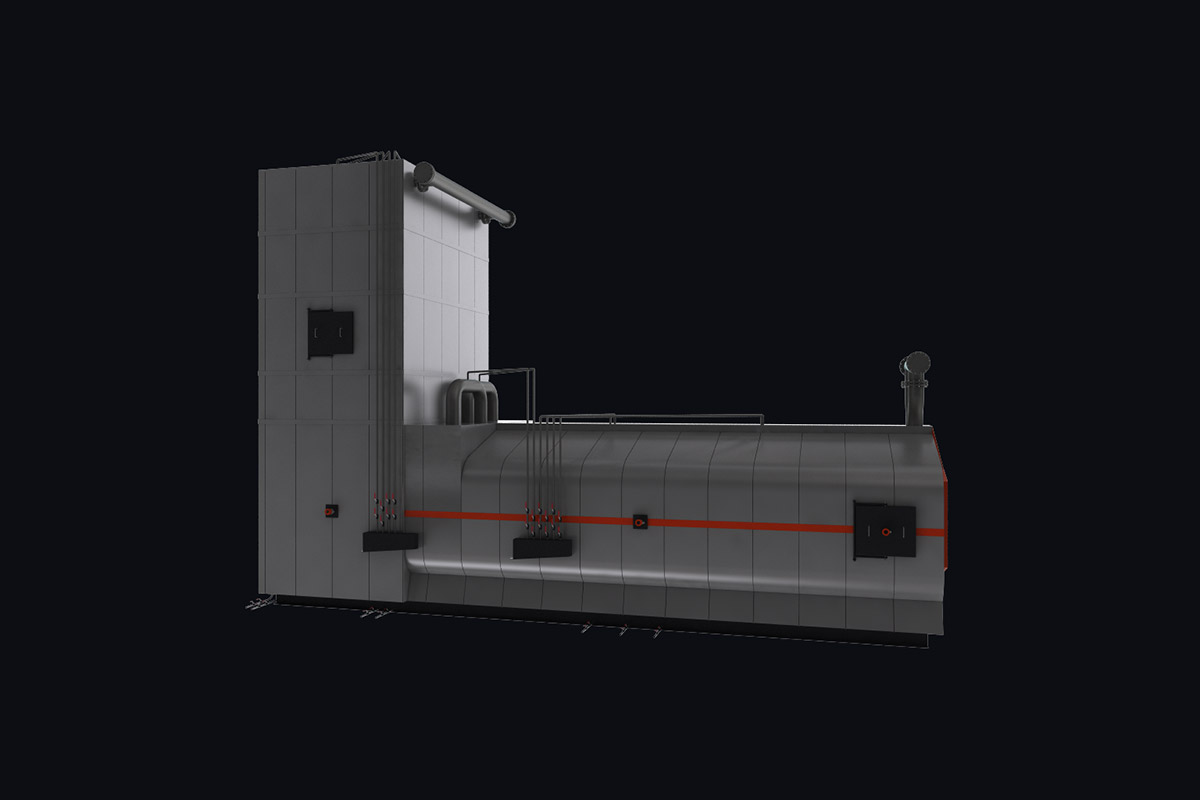

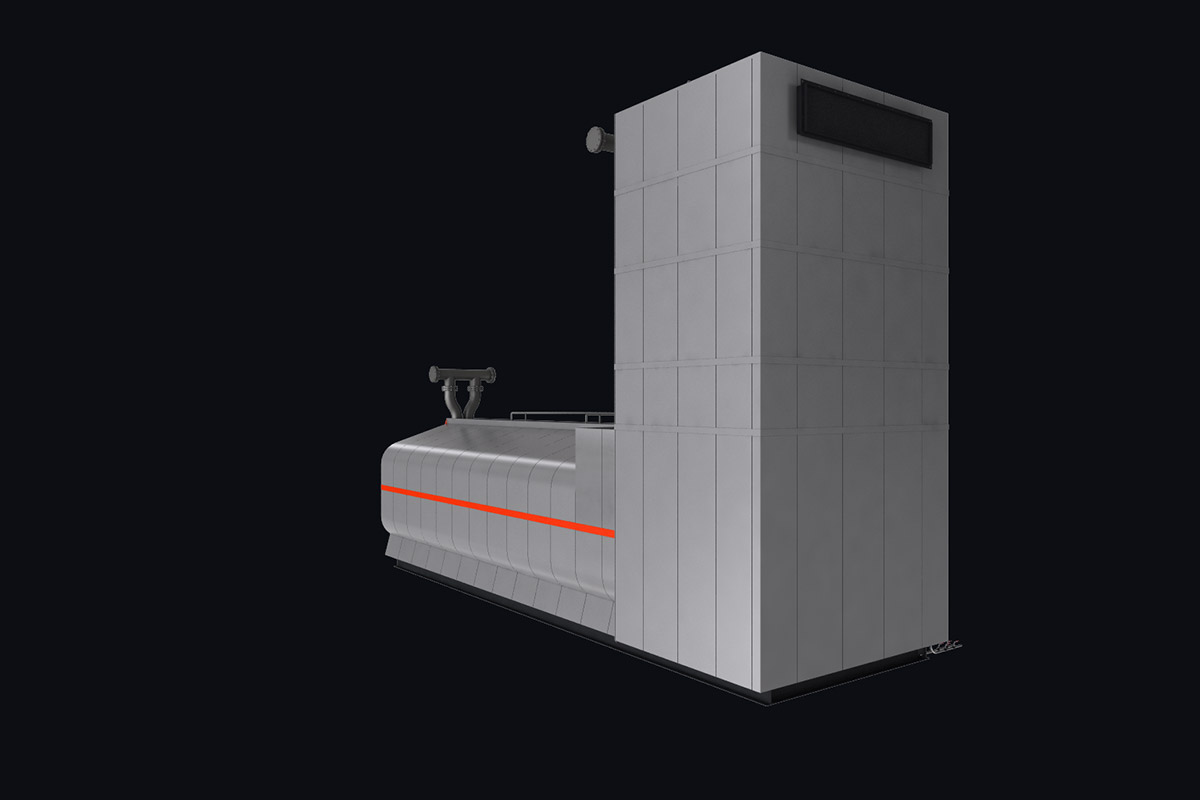

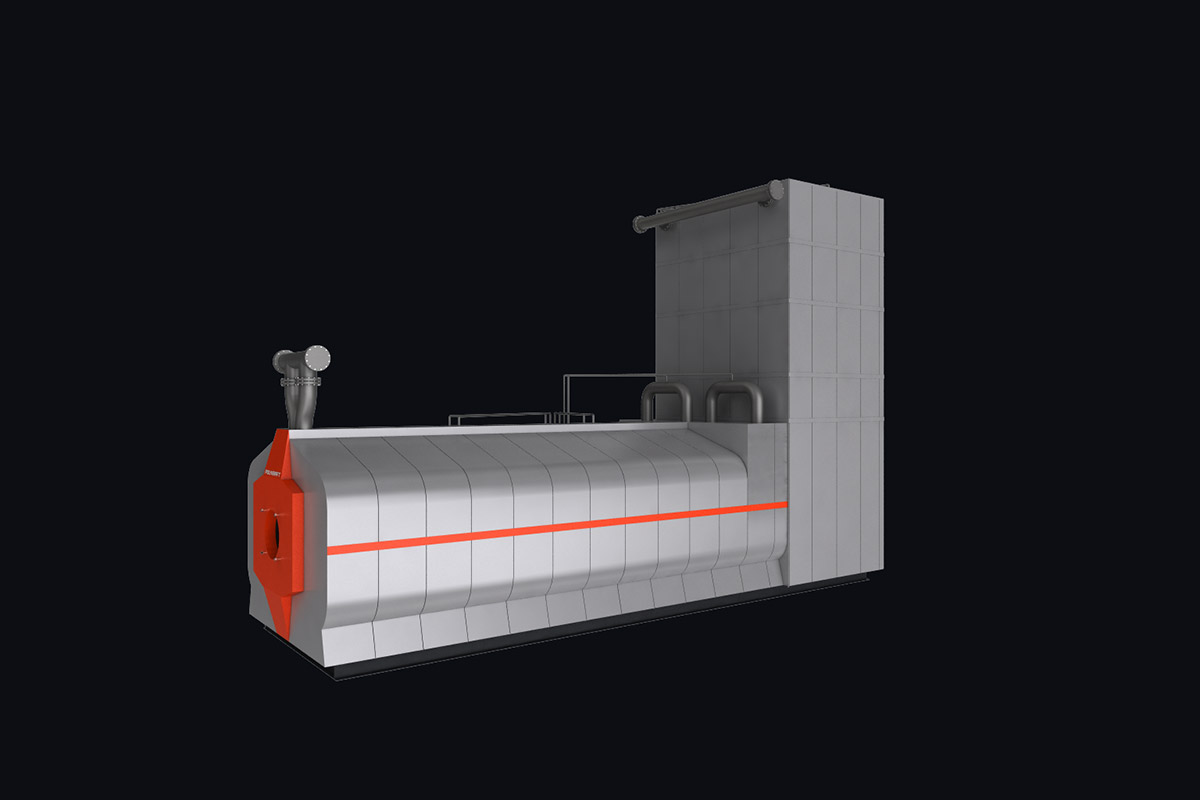

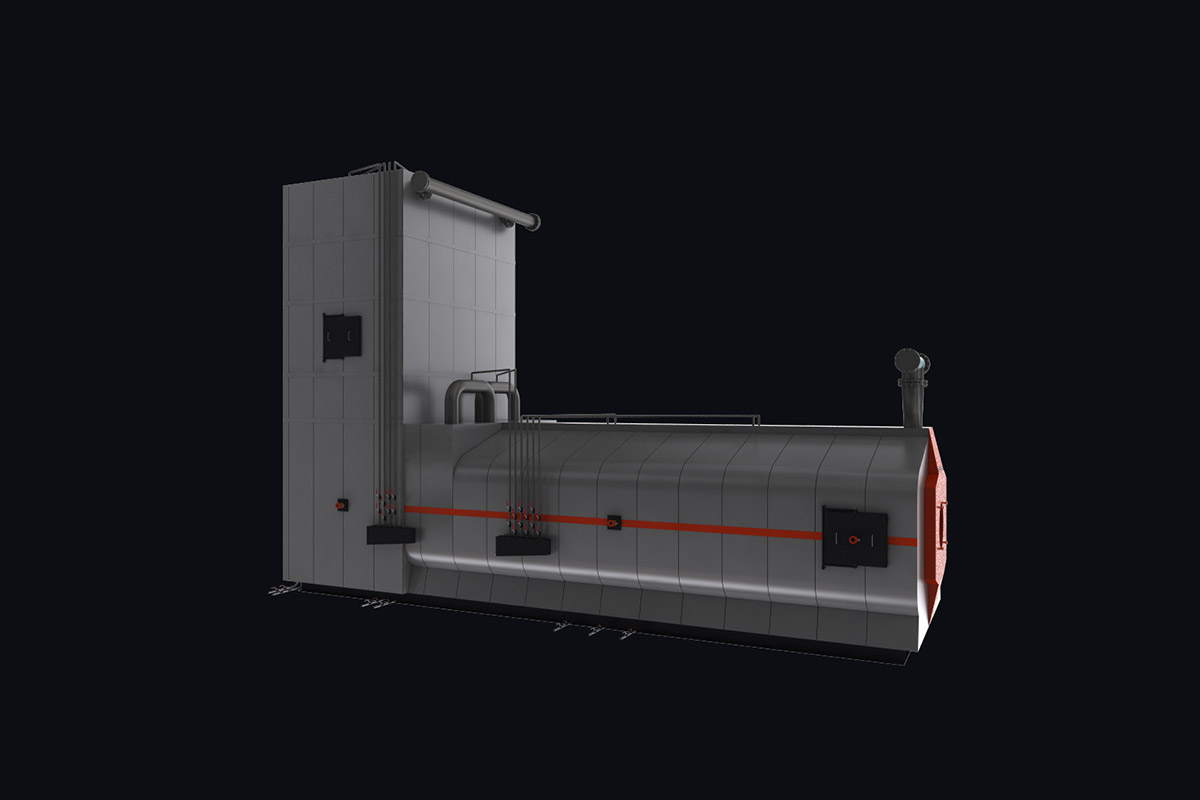

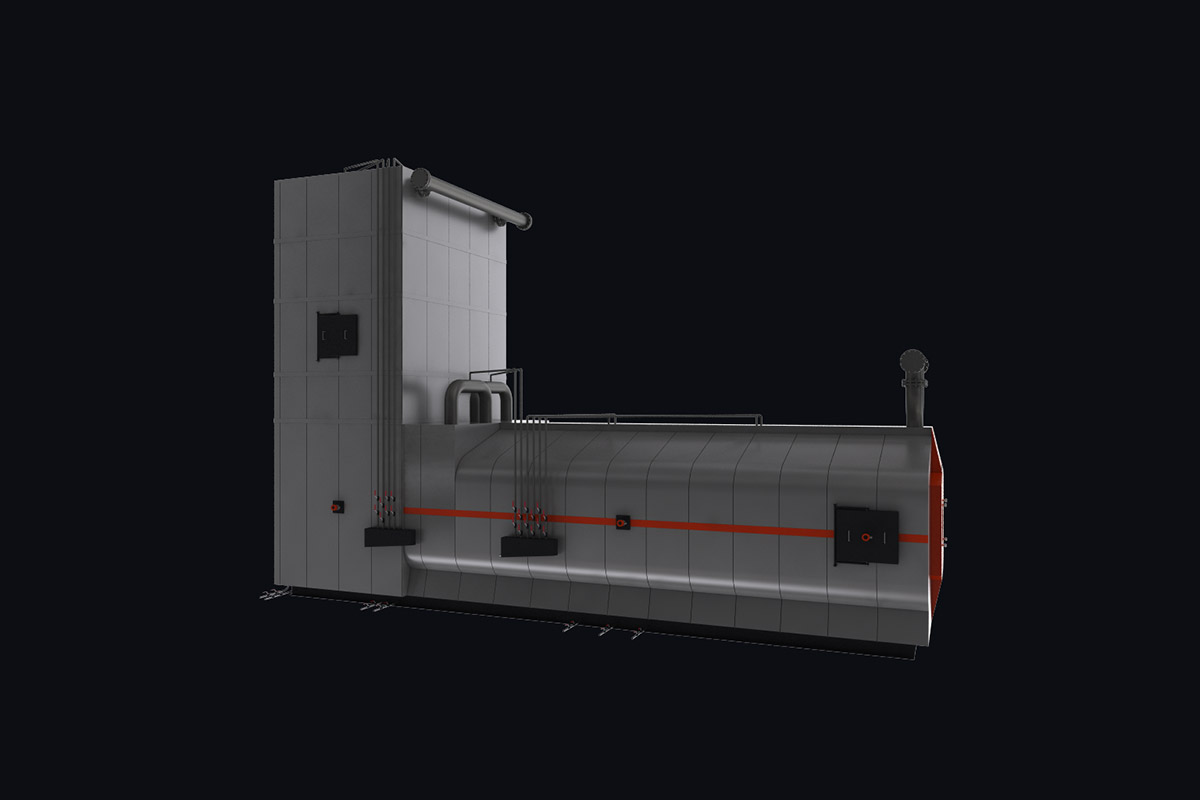

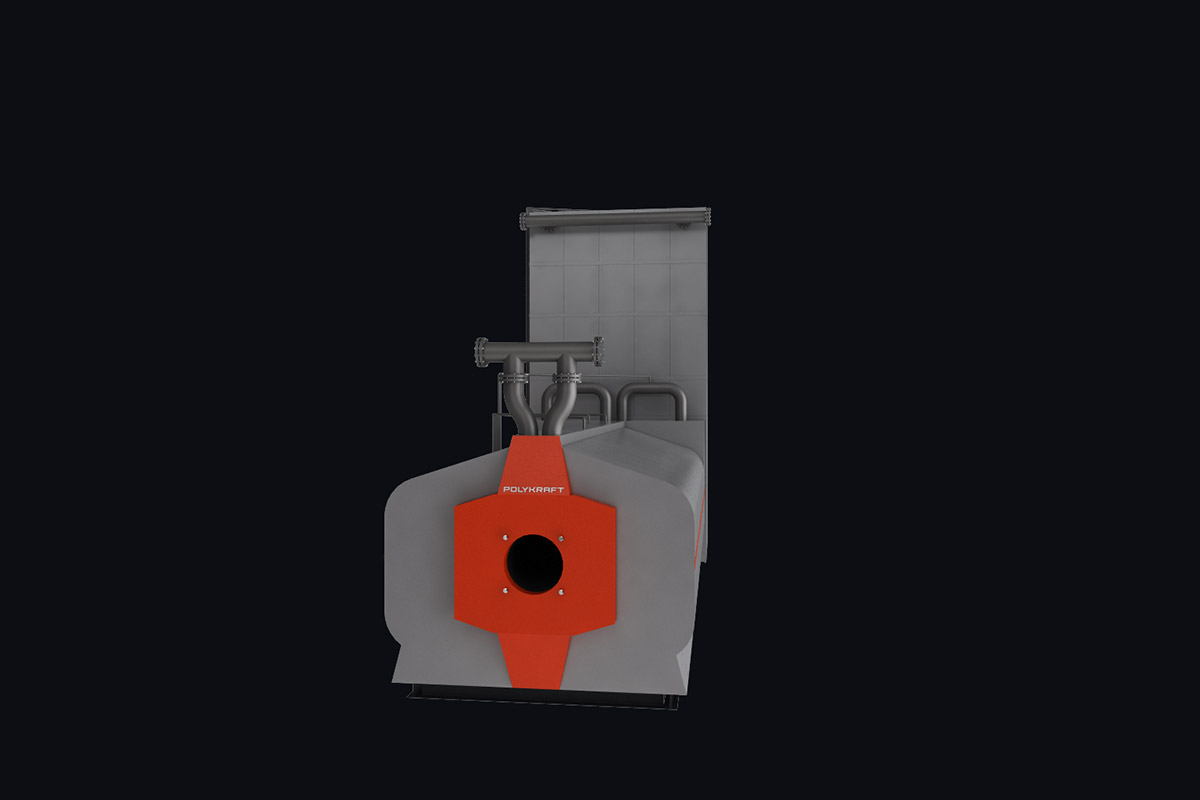

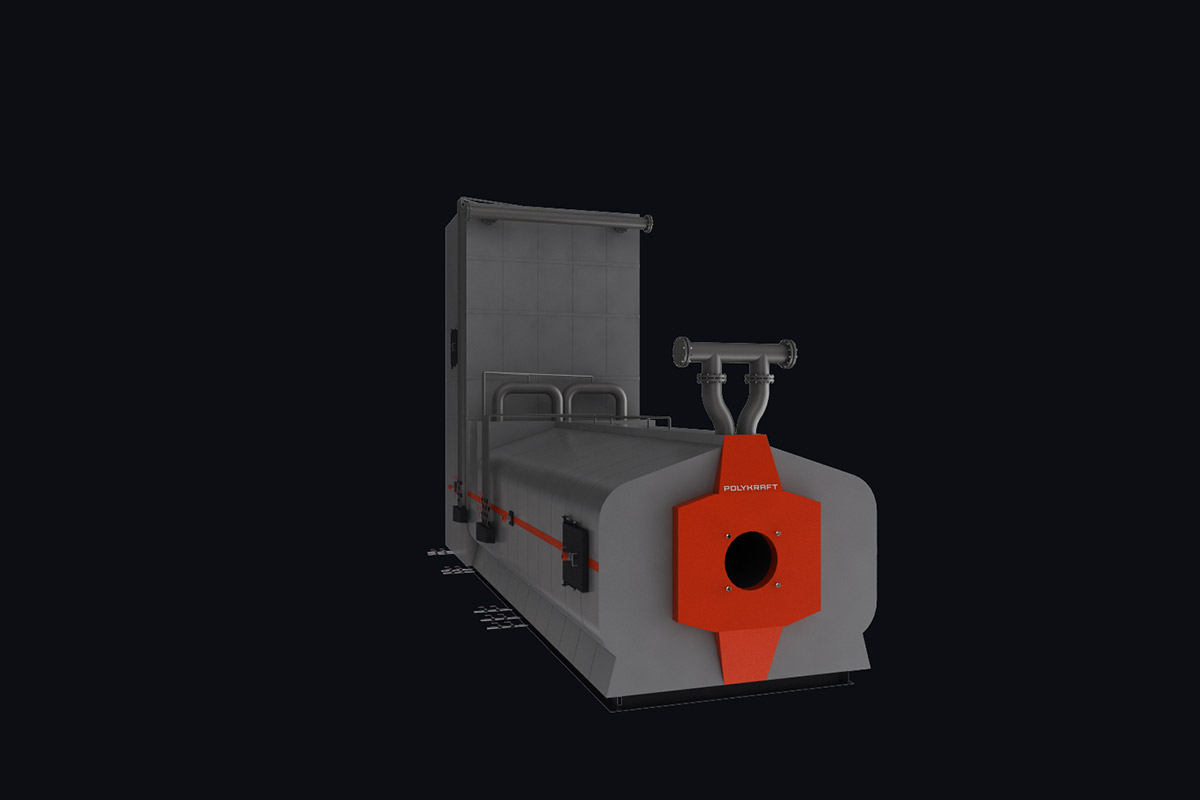

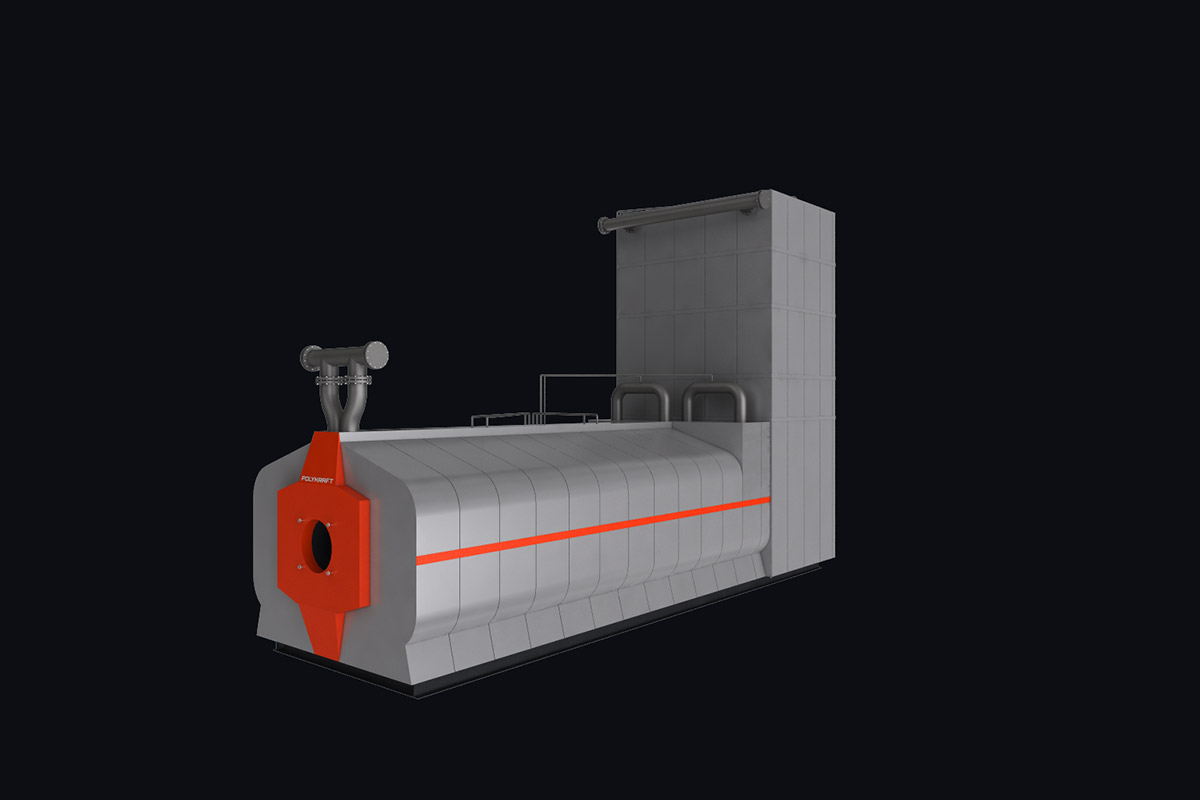

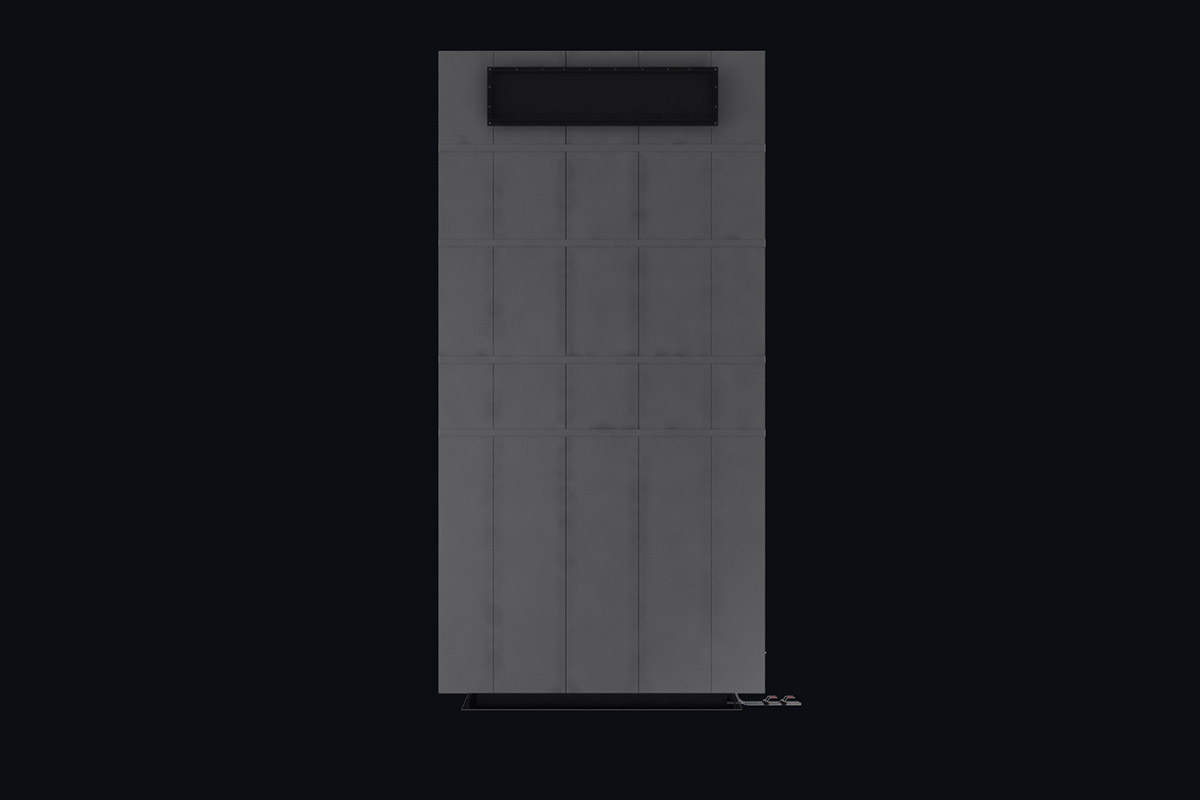

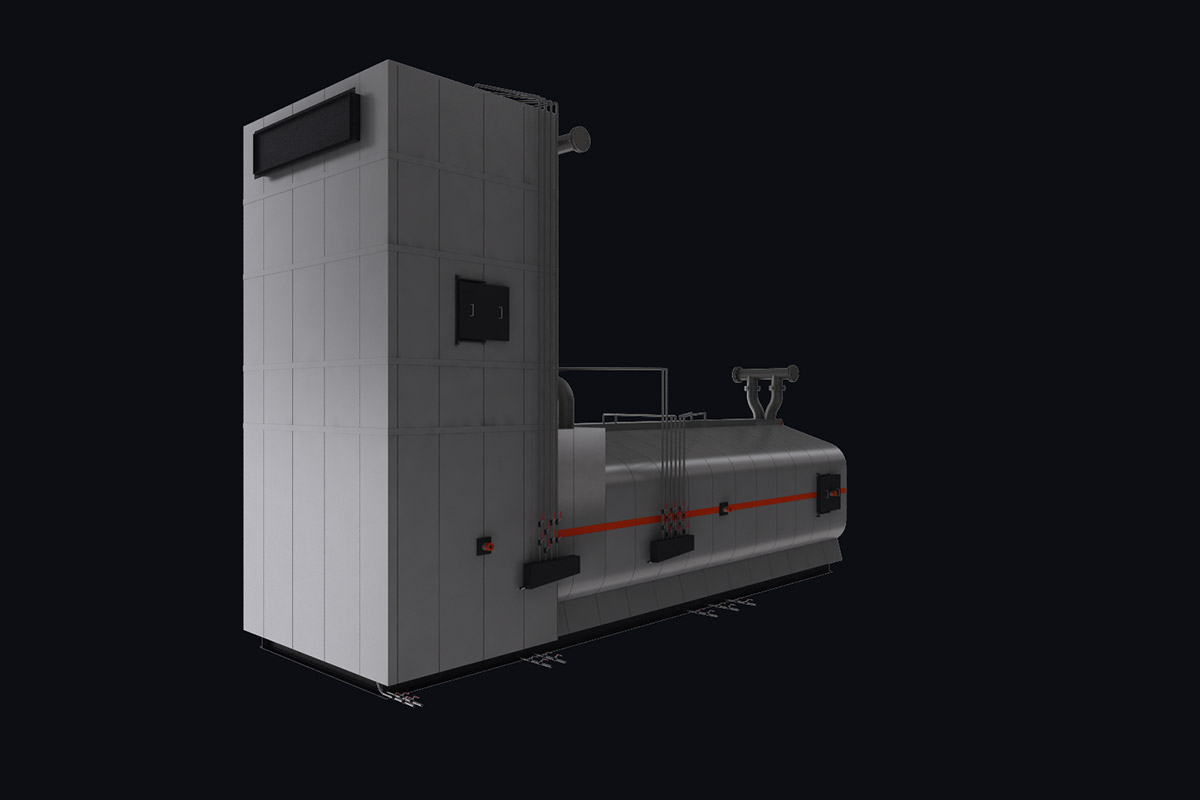

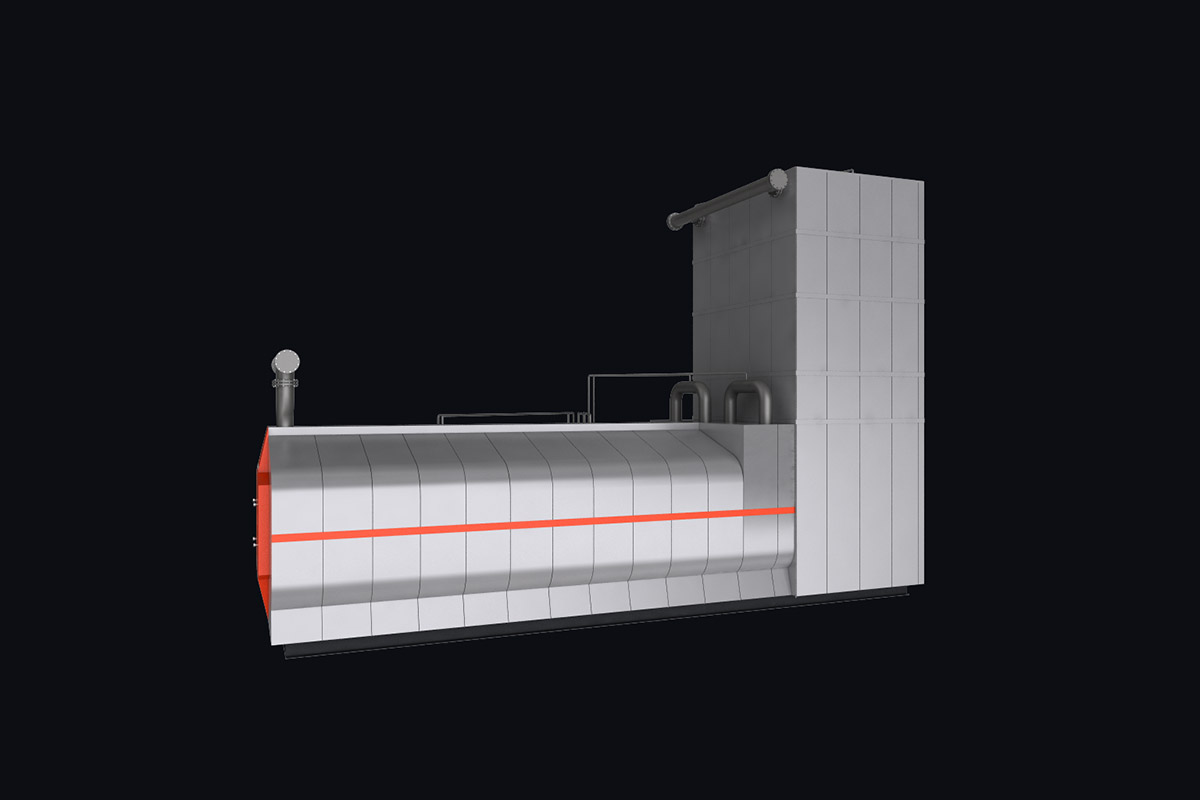

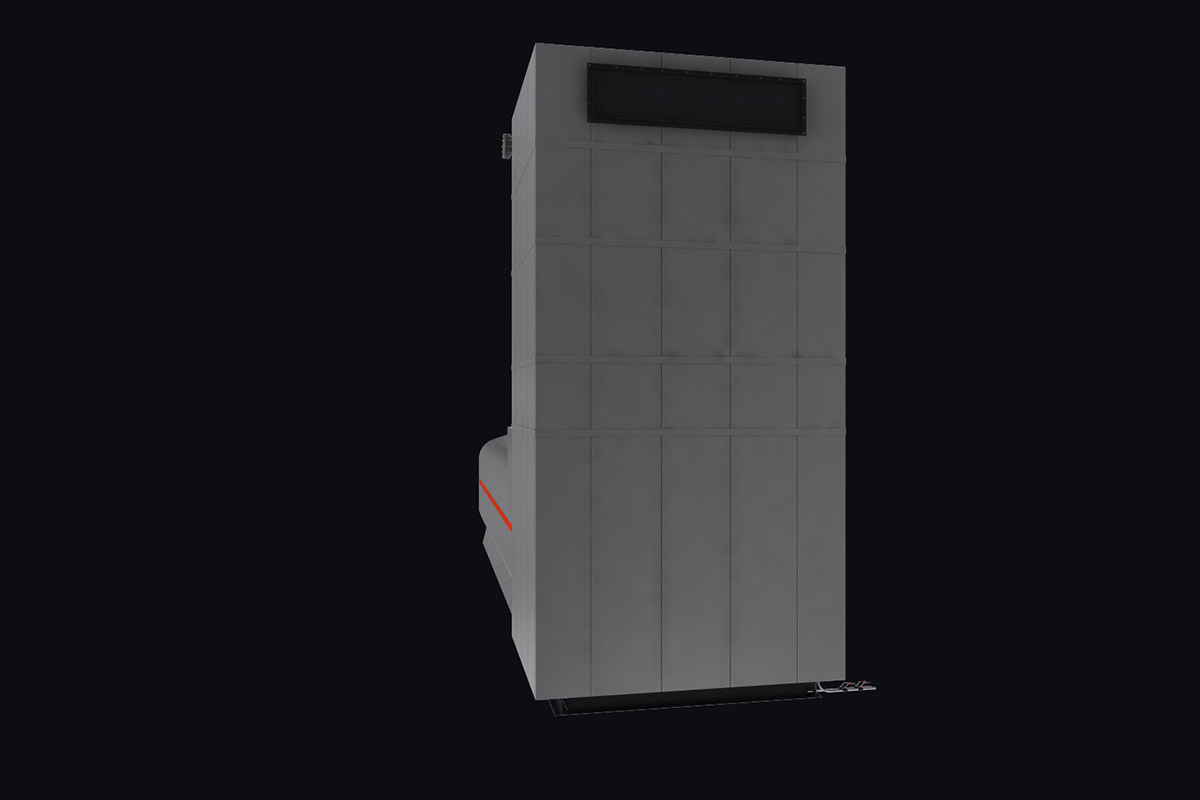

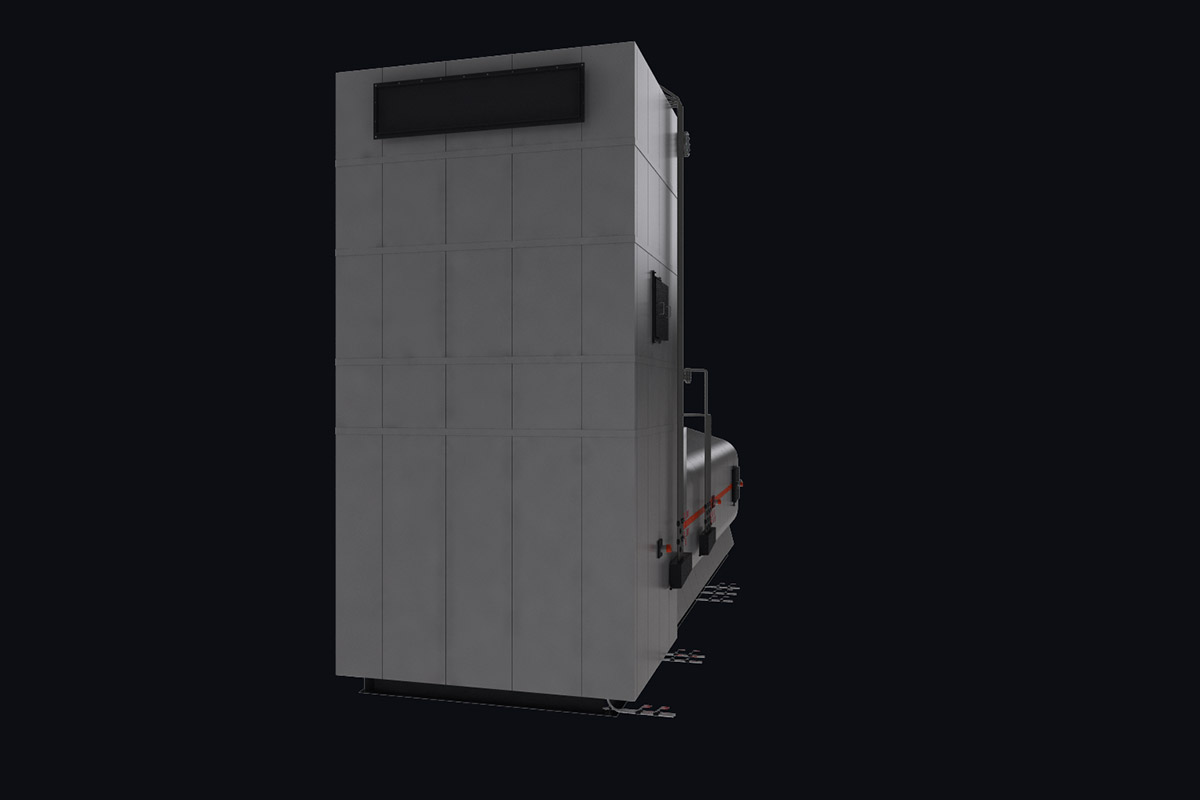

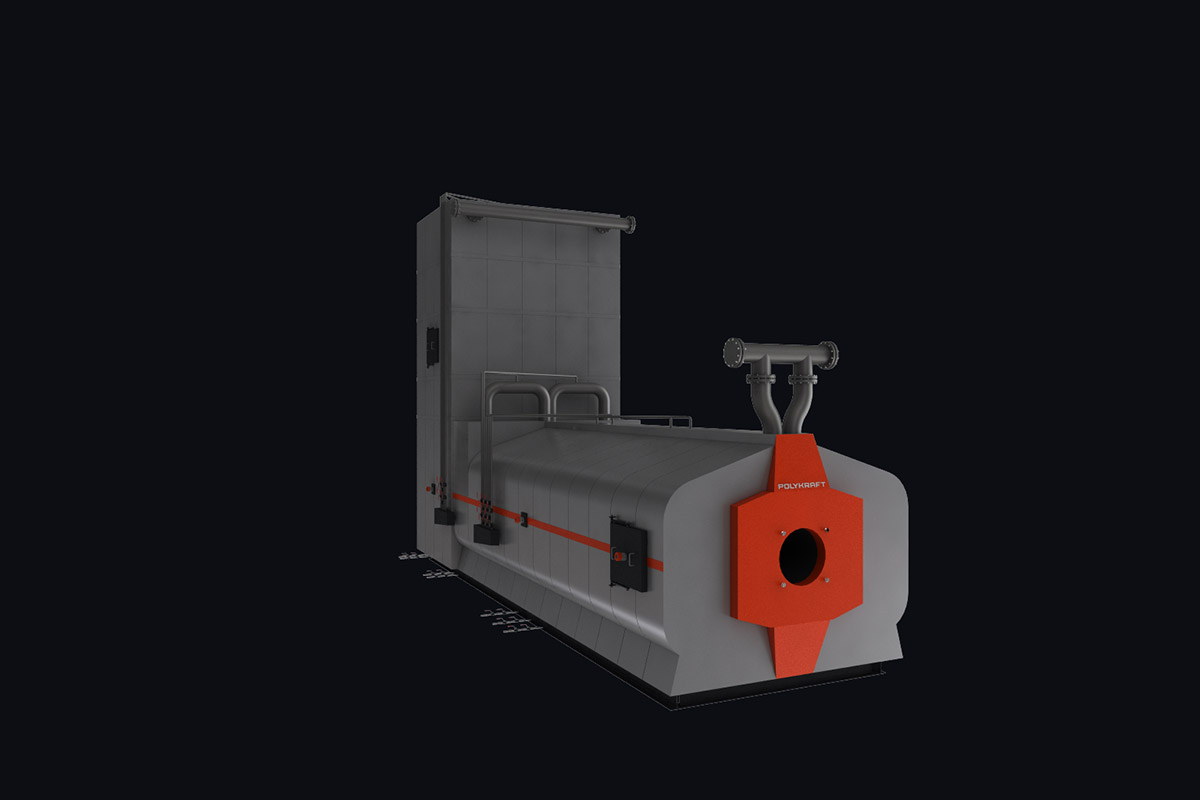

Общий вид котла EUROTHERM 30
Общий вид котла EUROTHERM 30
Модель котла Eurotherm
0%

Рекомендованное горелочное оборудование

Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:


Особенности и преимущества

  • 6 типоразмеров
  • Работают на природном газе или жидком топливе
  • Сертифицирован по системе ГОСТ Р
  • Разрешение Ростехнадзора
  • Назначенный срок службы не менее 20 лет
  • Гарантия 2 года

Промышленные водогрейные котлы Eurotherm 30-150 и Eurotherm 30-115 предназначены для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150 и 115 °C.
Котлы выполнены в газоплотном исполнении, имеет горизонтальную компоновку. Выбор материалов для изготовления деталей обоснован расчетом на прочность элементов котла, работающих под давлением, выполненным по нормам расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, согласованным Ростехнадзором.



Работа котла и режимы
Циркуляция воды в котле принудительная. В процессе эксплуатации котел необходимо содержать в исправности и чистоте, периодически проверять надёжность крепления всех фланцевых соединений трубопроводов.

Рабочие параметры должны соответствовать данным, приведённым в таблице. Режимы нагрузки котла изменяются в соответствии с режимной картой и предустановками системы АСУ ТП. Система автоматики котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивать защиту котла при возникновении аварийной ситуации. В водогрейных водотрубных котлах нагреваемая вода протекает по трубкам малого диаметра, обтекаемым снаружи топочными газами. Подобная конструкция позволяет достичь наибольшей интенсивности передачи тепла от дымовых газов к воде и, следовательно, меньшей металлоёмкости котла в целом.

В связи с большим объёмом топки котла — низкая тепловая напряжённость топочного пространства. Низкая теплонапряженность топки приводит к наиболее полному сгоранию топлива, снижению выбросов оксидов азота в дымовых газах. Eurotherm 30/115 комплектуется балансировочным клапаном по гидравлике.



Схема движения газов
Конвективная поверхность нагрева, образованная двумя ходами газов, находится следом за топочной камерой, состоит из U-образных ширм из труб ø28х3 с шагом S1 =64мм и S2=32мм. Ходы разделены экраном из труб ø51х3,5мм, который является поверхностью нагрева топочной камеры в зоне разворота газов. Боковые стены конвективного газохода закрыты вертикально расположенными трубами ø51х3,5мм и вваренными в коллекторы ø219х10мм.

В верхней части конвективной поверхности, в зоне разворота газов из первого хода во второй в котлах EUROTHERM-30 располагаются лазы для осмотра поверхностей нагрева. На боковых экранах котла предусмотрены гляделки для наблюдения и контроля процесса горения, а также лаз для осмотра топочного пространства. При сжигании топлива образуется факел, который должен равномерно заполнять топочную камеру и не затягиваться в конвективную часть котла. Не допускайте касания факелом поверхностей нагрева. Горячие продукты сгорания (газы) выходят в конце топки с температурой1000-1100 °C и проходят через секции конвективного блока, где их температура снижается до 170-220 °C, выходят в газоход.



Нагрузки на фундамент
Котлы самонесущие, имеют подвижные и неподвижные опоры которые опираются на раму. Для монтажа котла специальный фундамент не требуется. Нагрузка от рамы равномерно распределена на фундамент.
Котёл выполнен в газоплотном исполнении с облегченной тепловой изоляцией матами из базальтового волокна S-60мм (не требуются трудоёмкие обмуровочные работы), конструкция котла адаптирована для применения импортных горелочных устройств.

Котлы Eurotherm-30 поставляются единым блоком на раме с установленной тепловой изоляцией и наружной декоративной обшивкой.
Монтаж водогрейного котла проводится специализированной монтажной организацией.

Монтажная организация разрабатывает проект производства работ (ППР), используемые подъемные средства и механизмы, трудозатраты, указания мер безопасности.
Котёл размещается в котельной, оборудованной вспомогательным оборудованием. Проект установки котла в котельной должен быть выполнен специализированной проектной организацией в соответствии с техническими условиями и требованиями на установку, и соответствовать действующим СНиП П-35-75 «Котельные установки» и «Правилам безопасности систем газораспределения и газопотребления» ПБ 12-529-03.
Котлы должны устанавливаться в зданиях и помещениях котельных согласно требованиям ПБ-10-574-03 и СНиП II-35-76.

Расчетный срок службы котла составляет 20 лет.
