Рекомендованное горелочное оборудование
Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:
Особенности и преимущества
- 6 типоразмеров
- Работают на природном газе или жидком топливе
- Сертифицирован по системе ГОСТ Р
- Разрешение Ростехнадзора
- Назначенный срок службы не менее 20 лет
- Гарантия 2 года

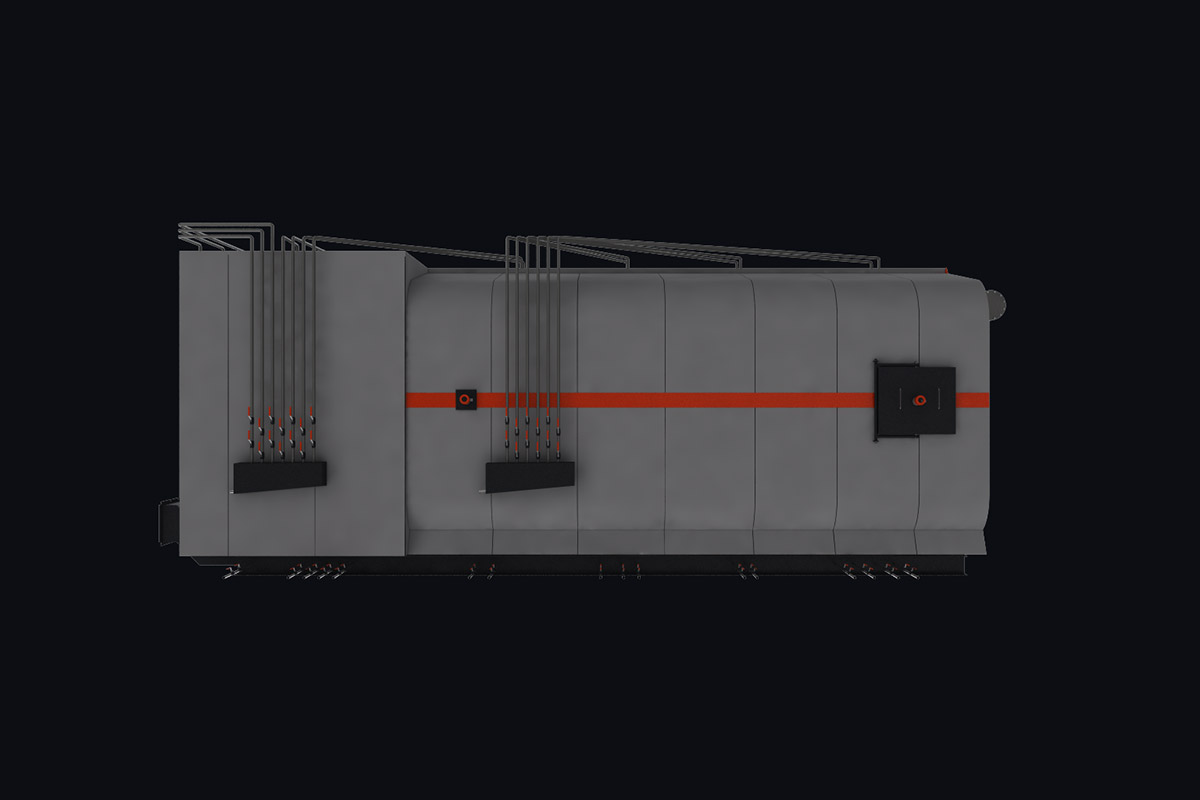

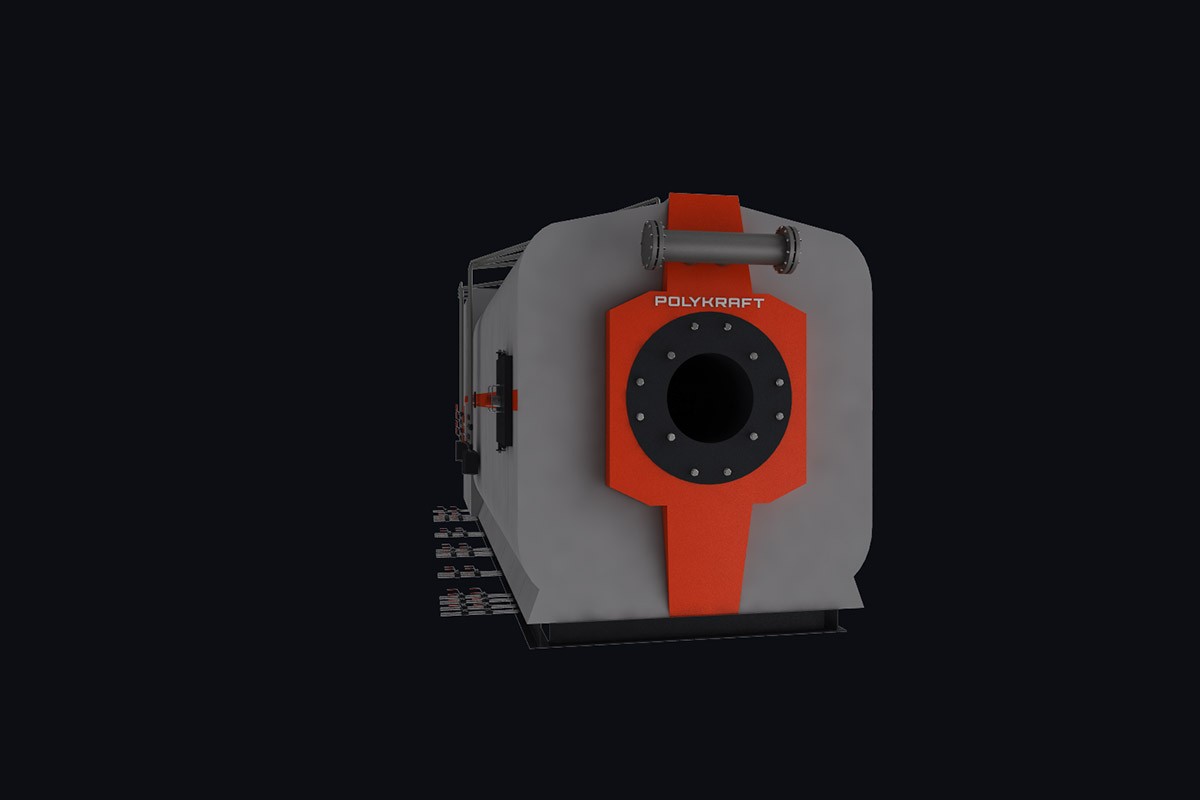

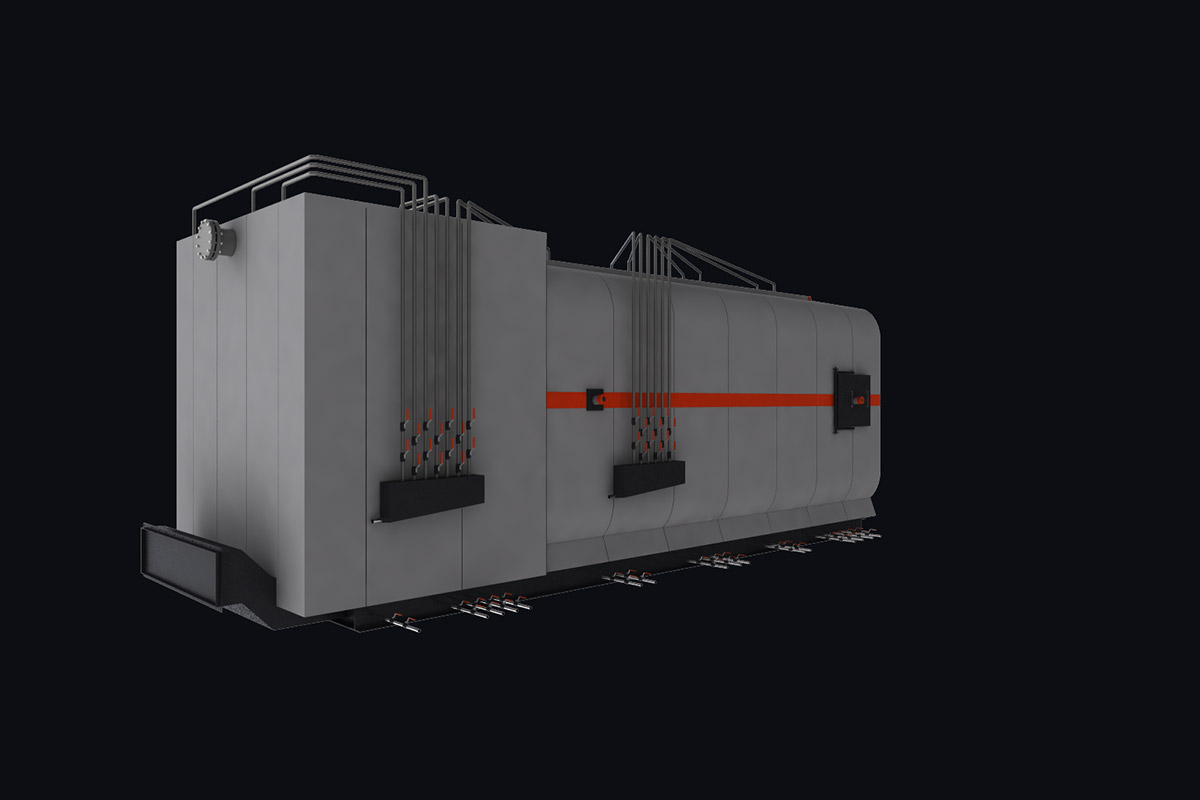

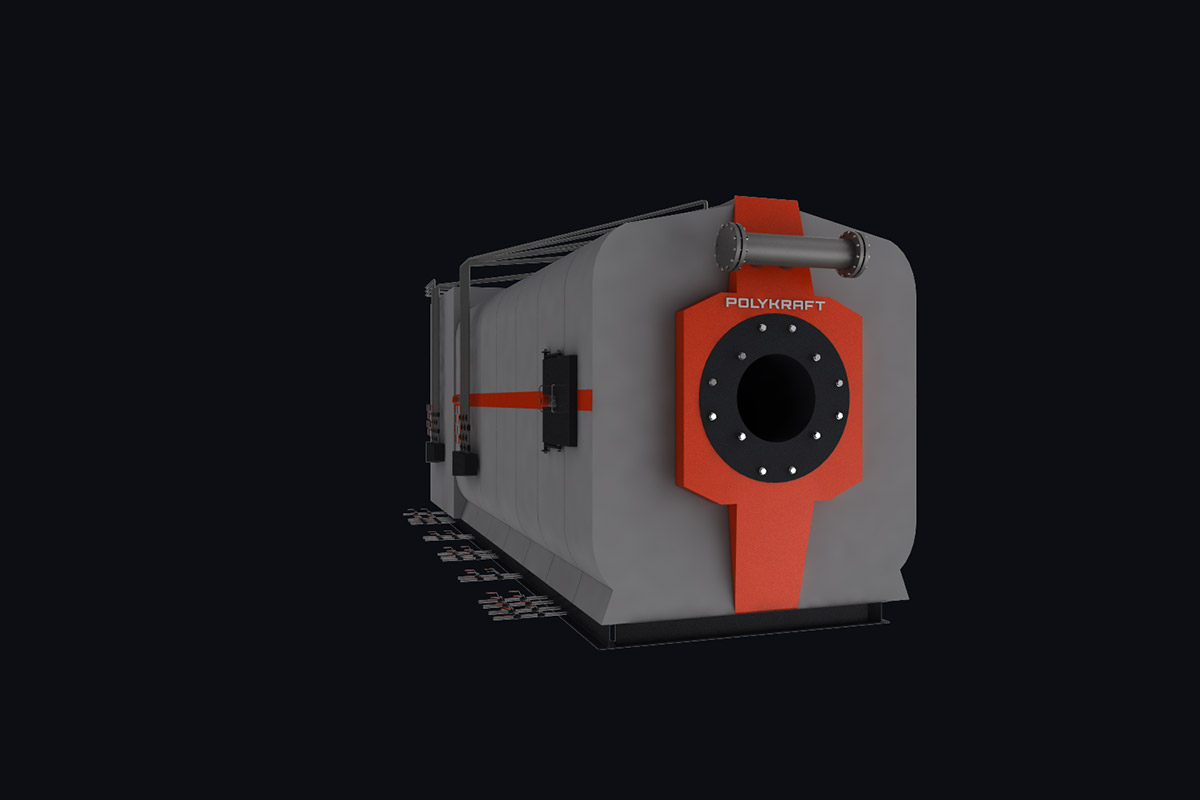

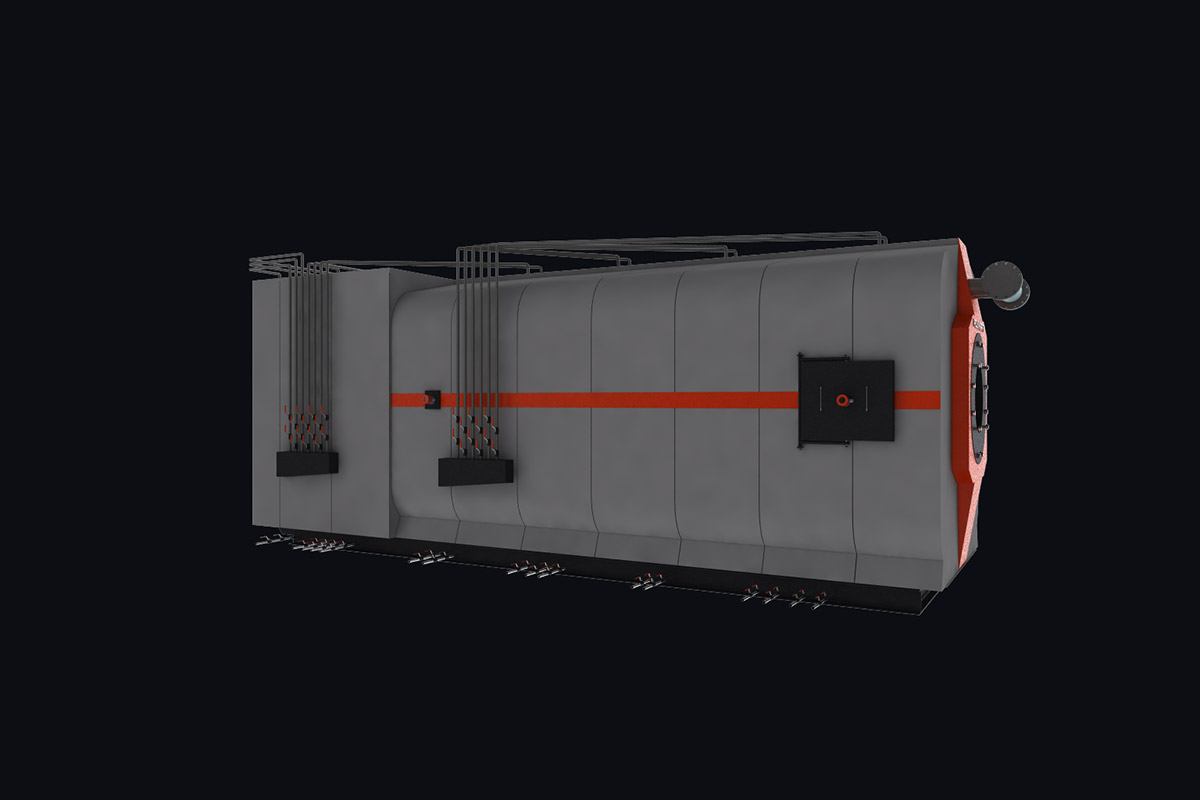

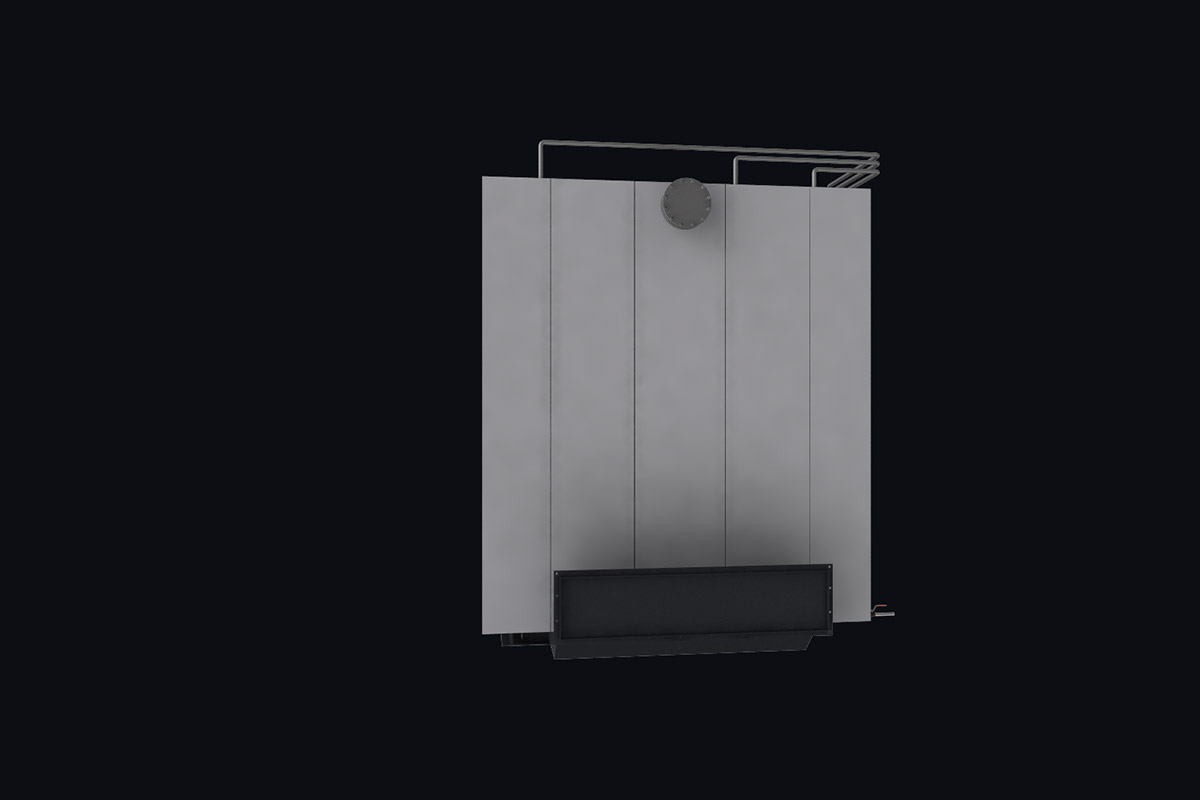

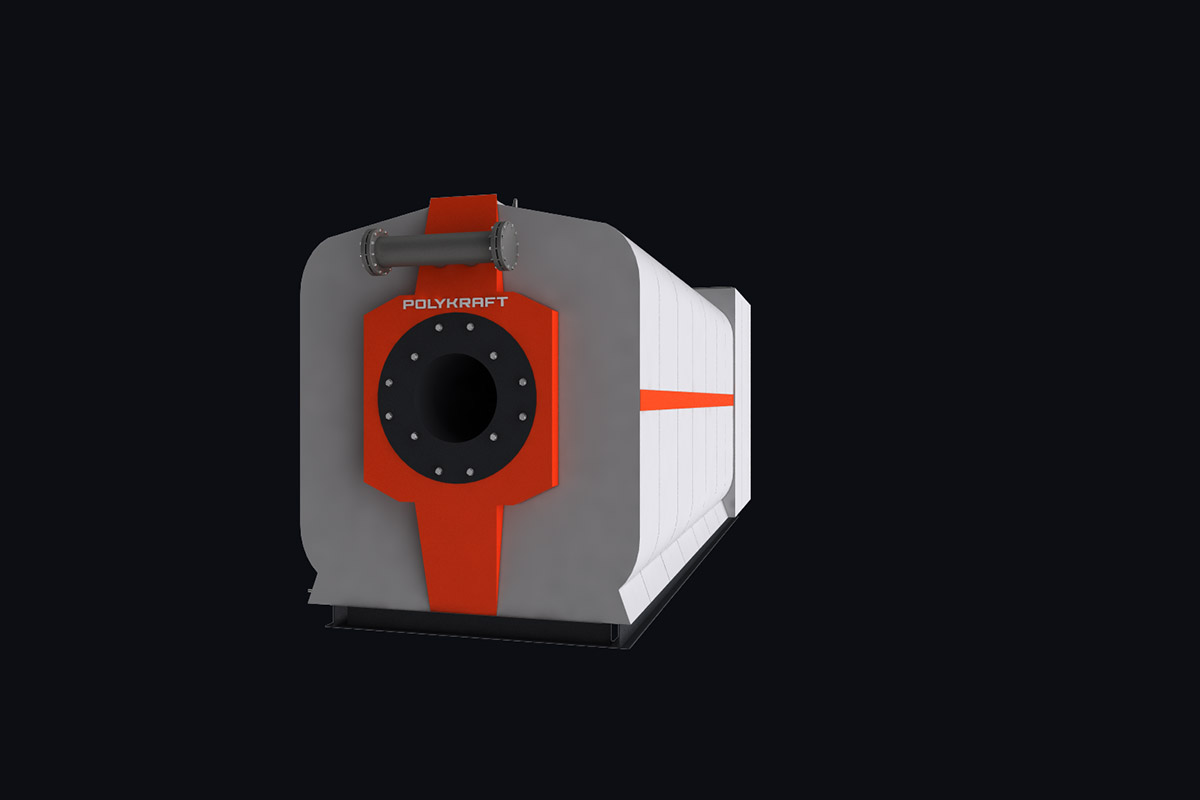

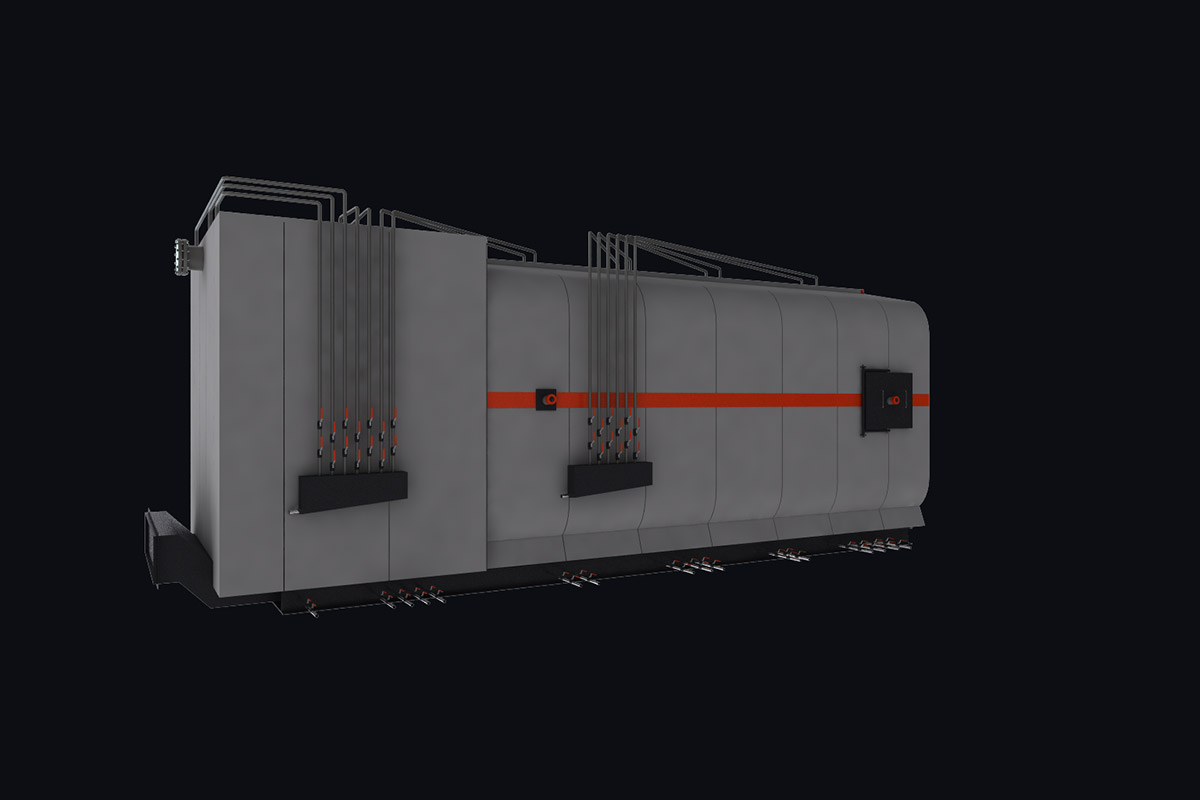

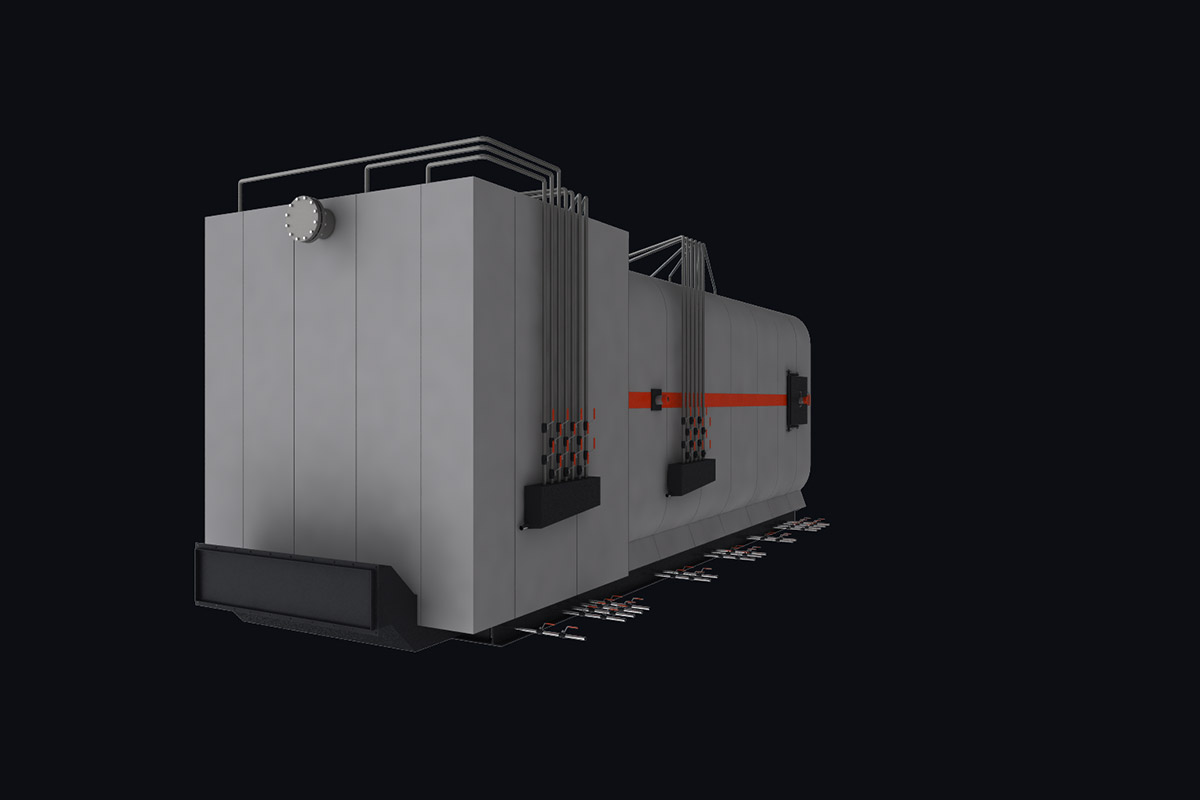

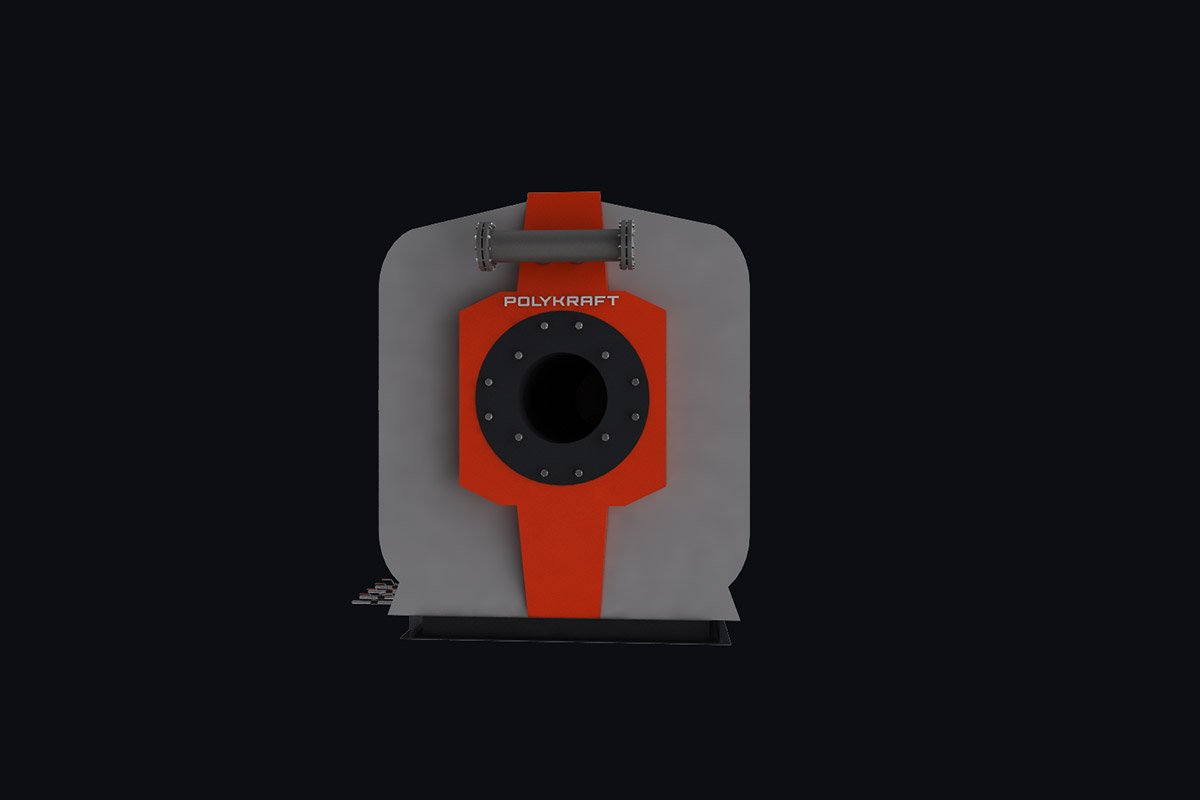

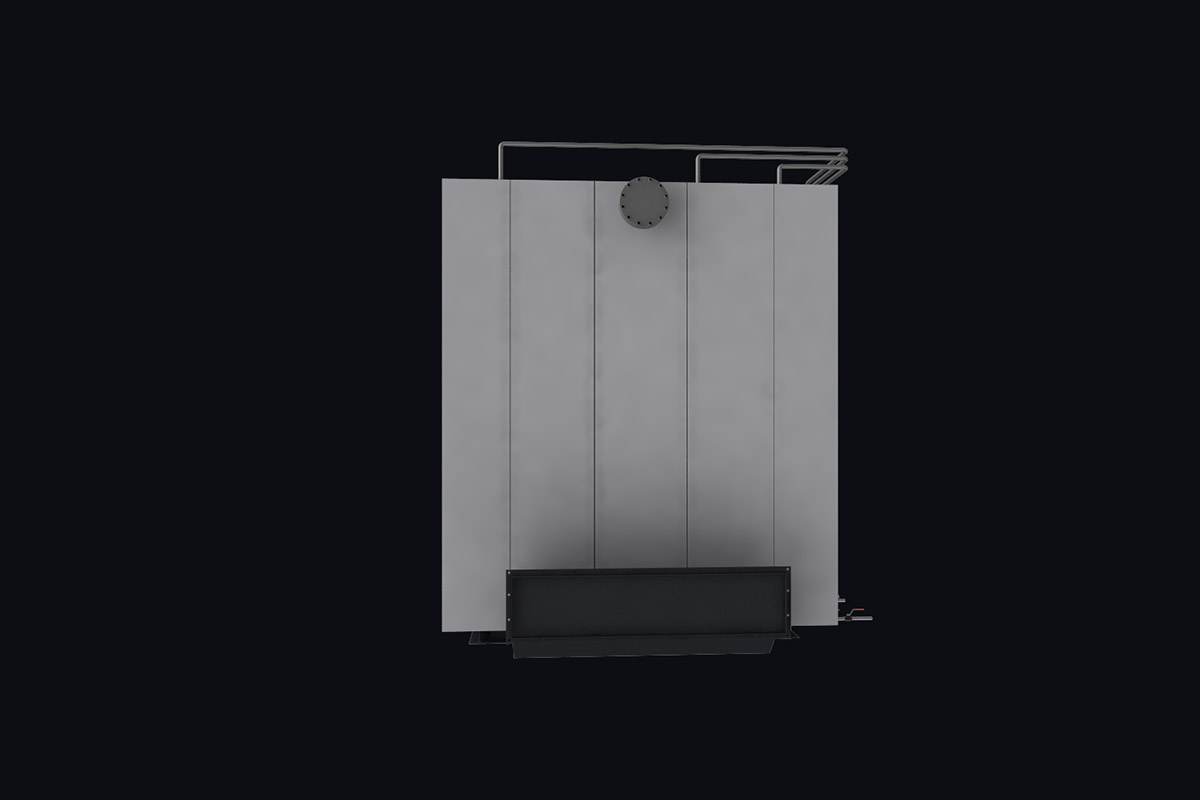

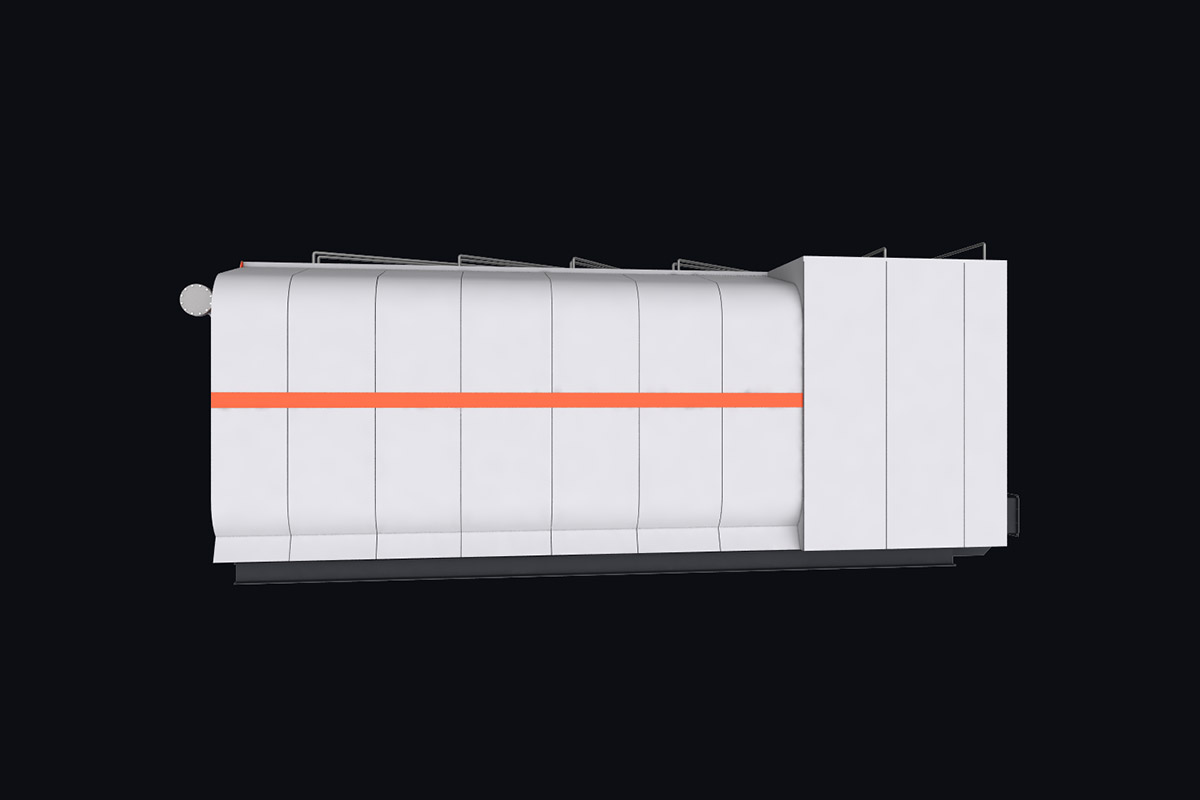

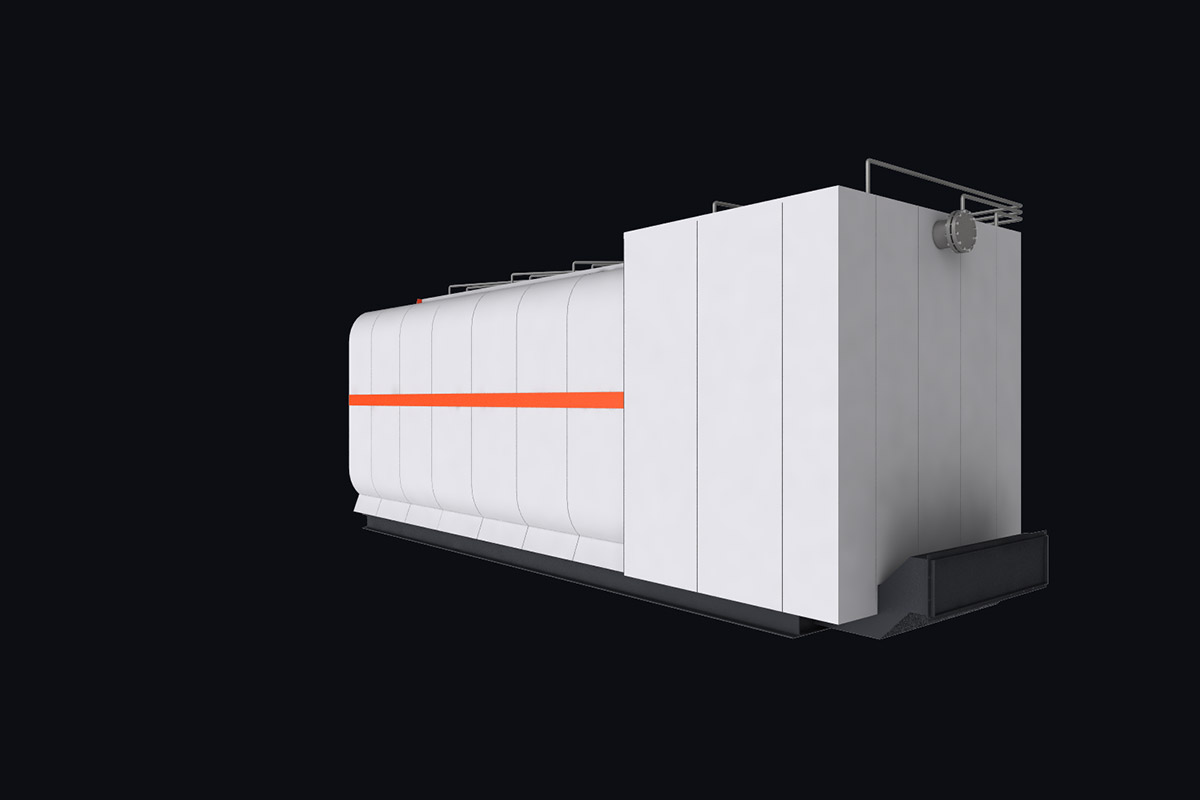

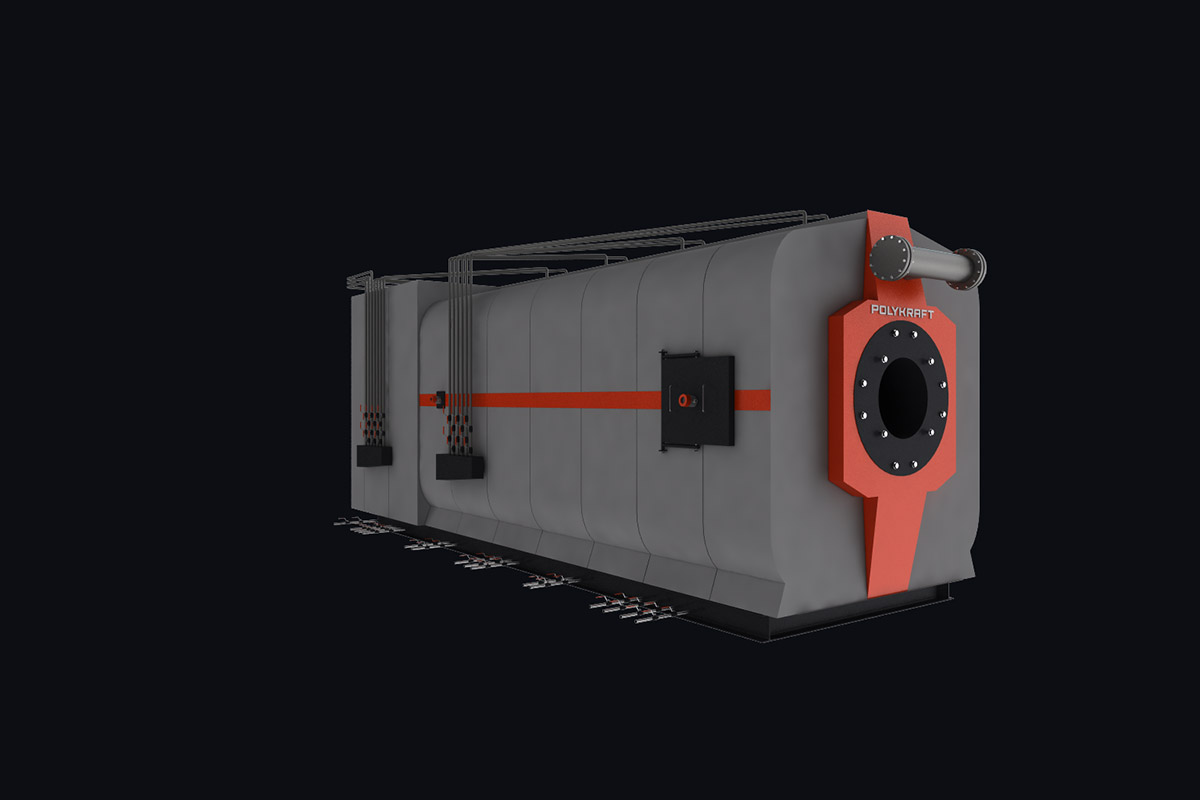

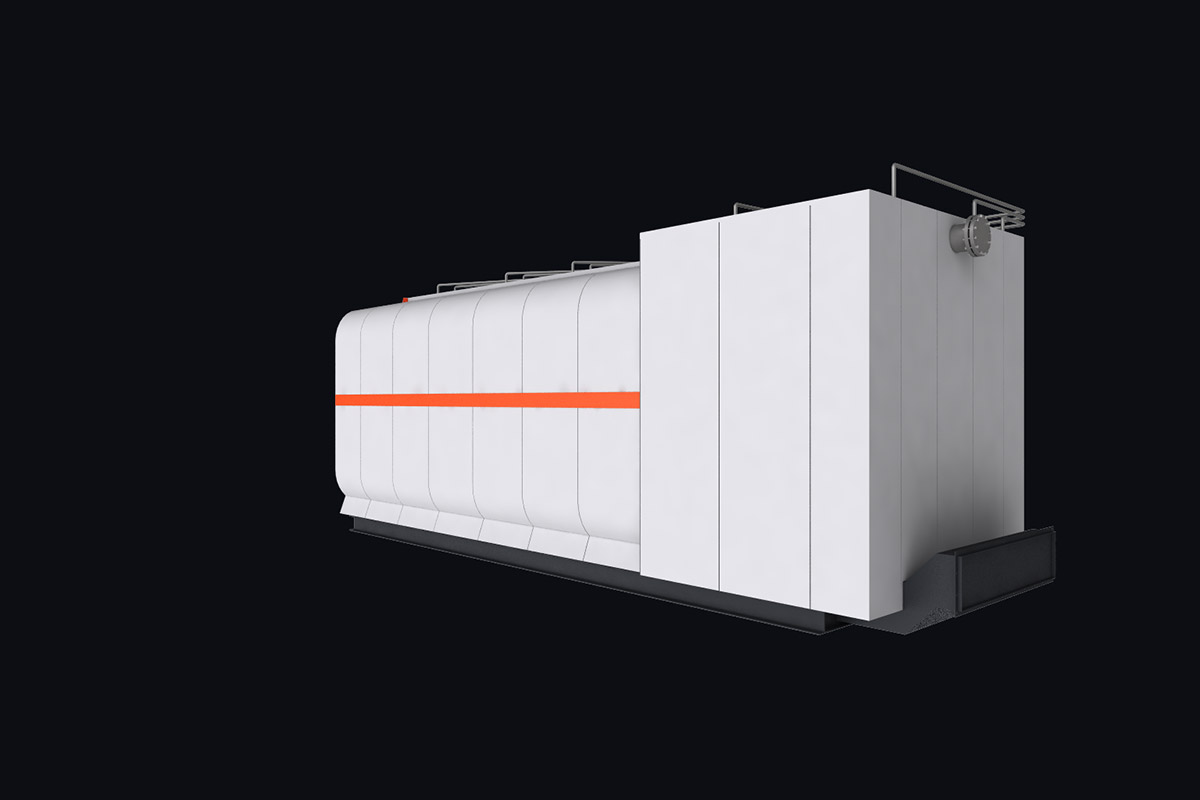

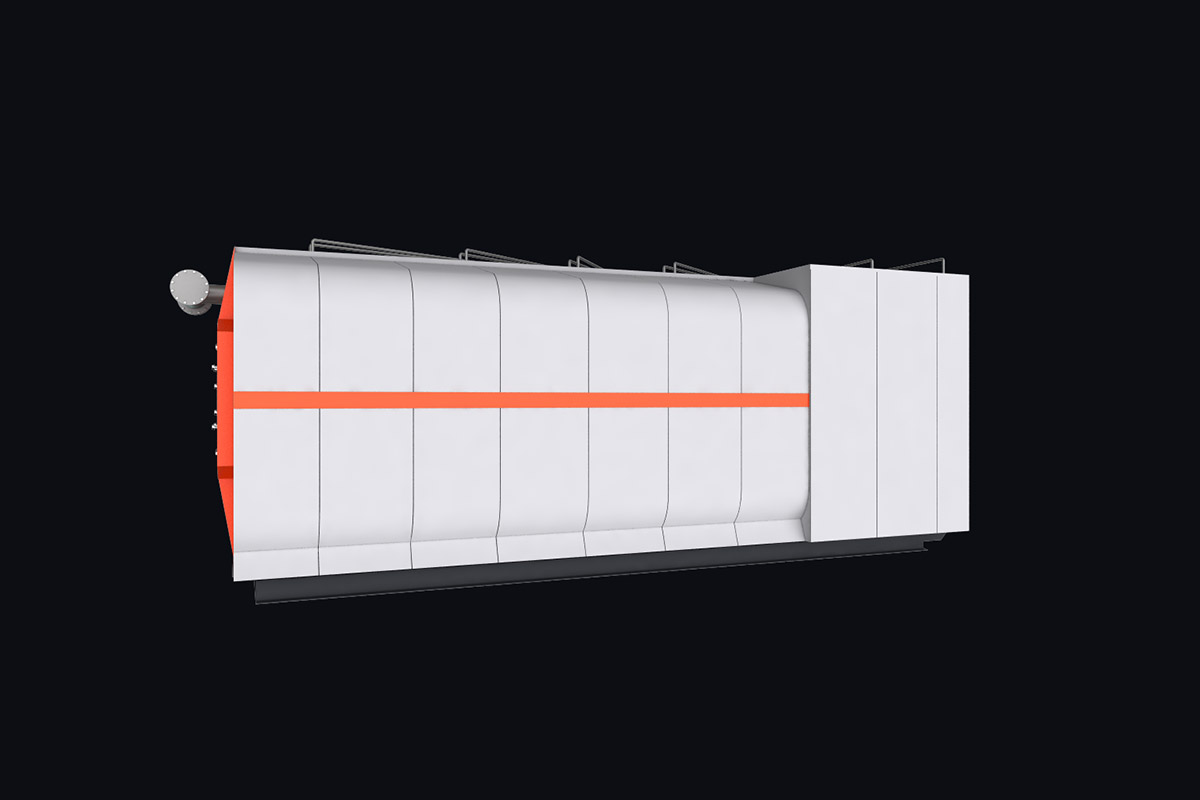

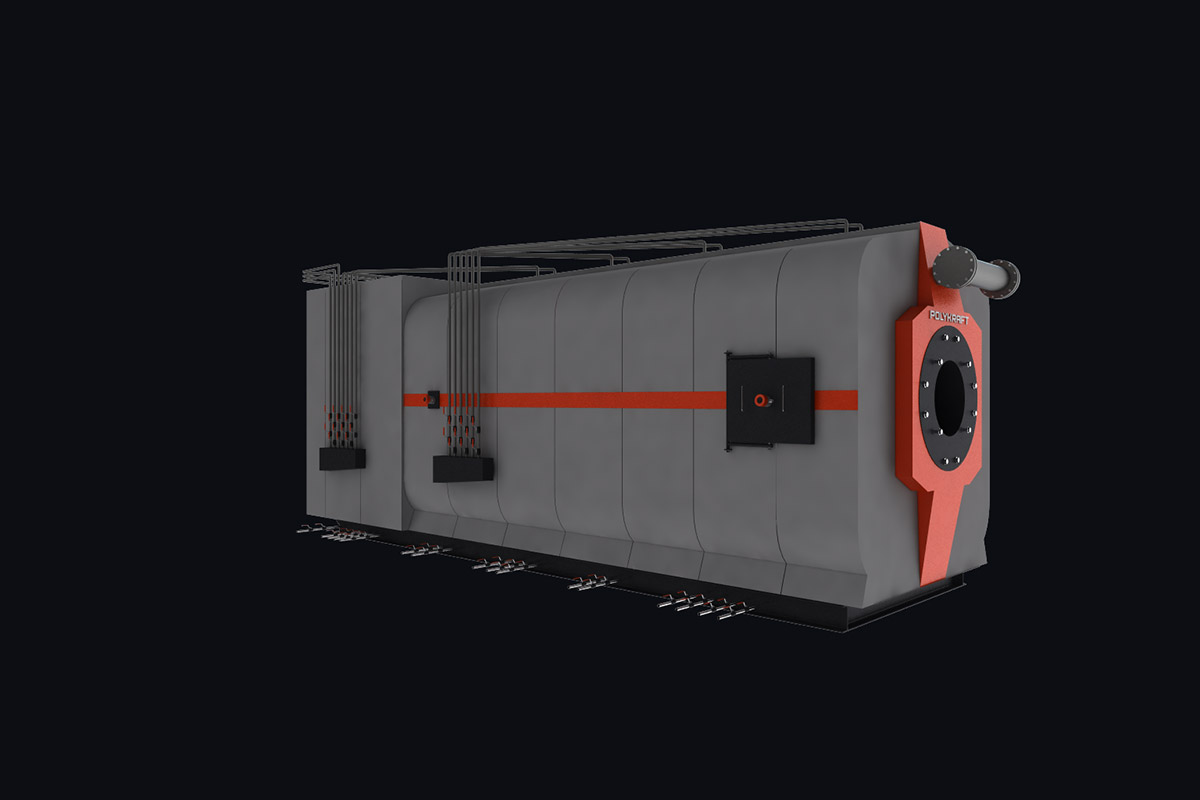

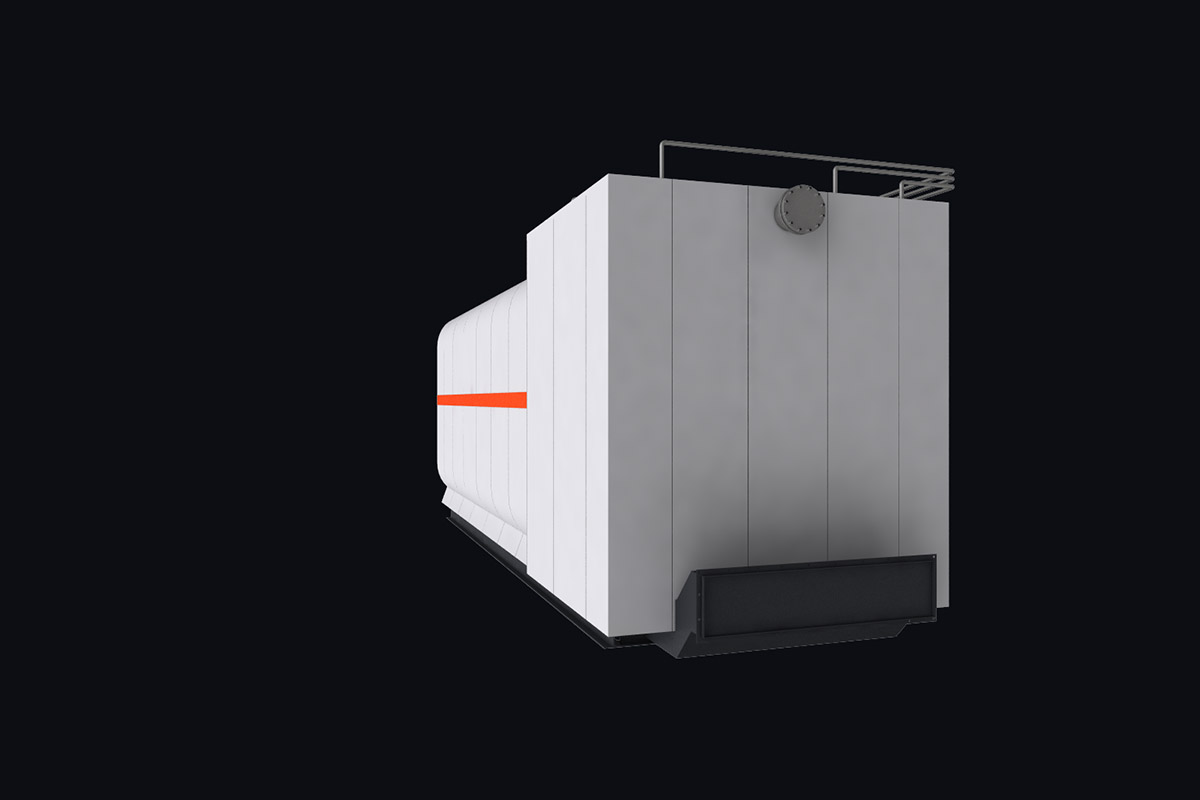

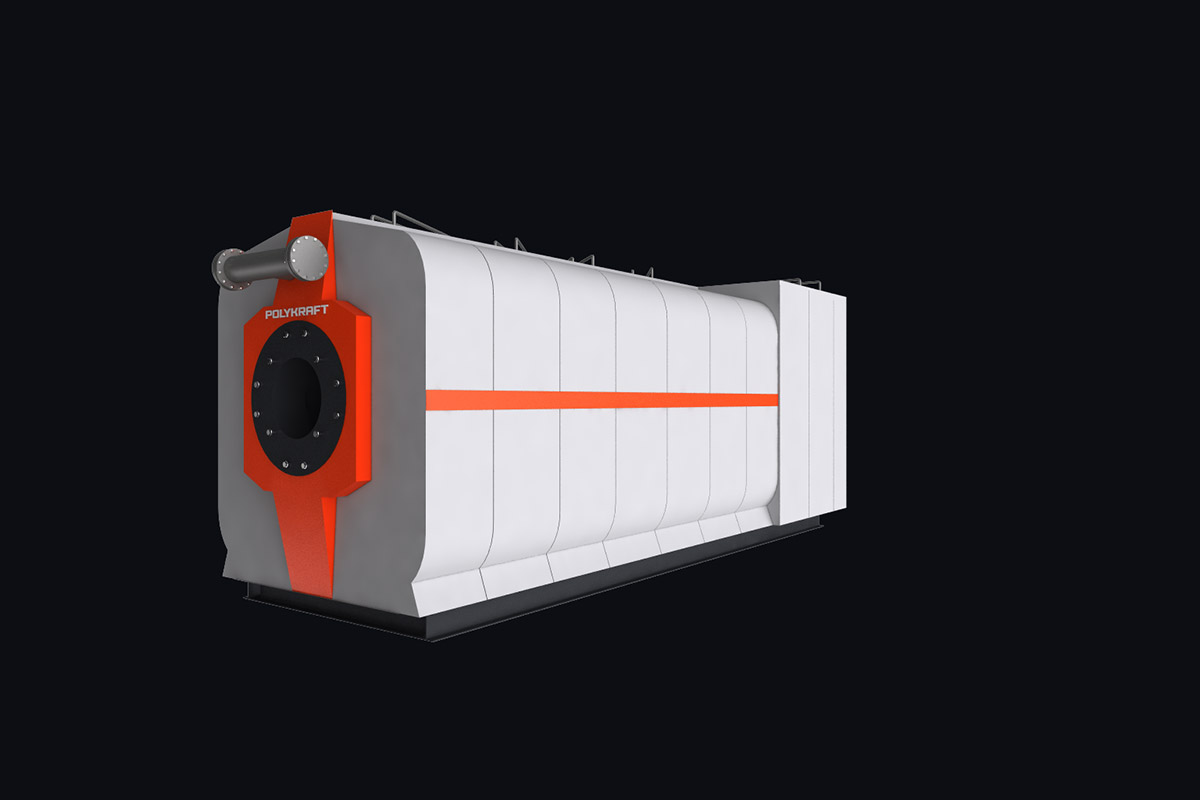

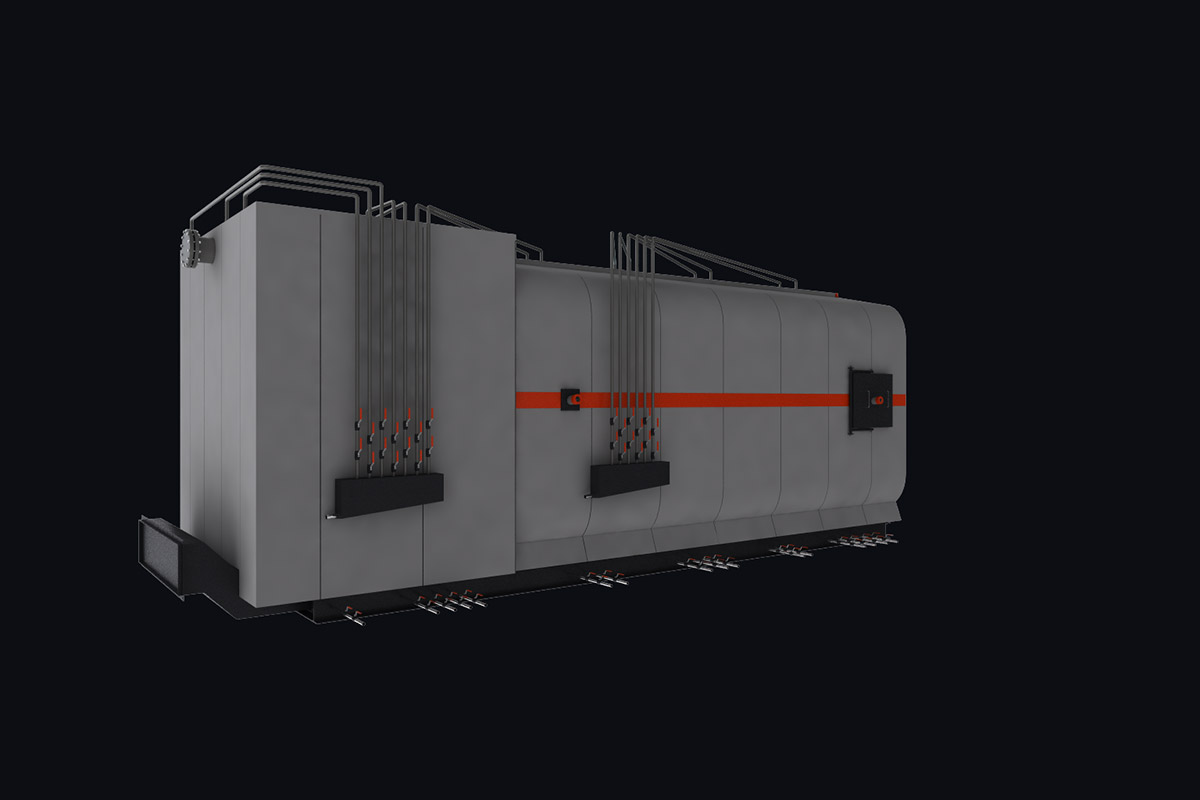

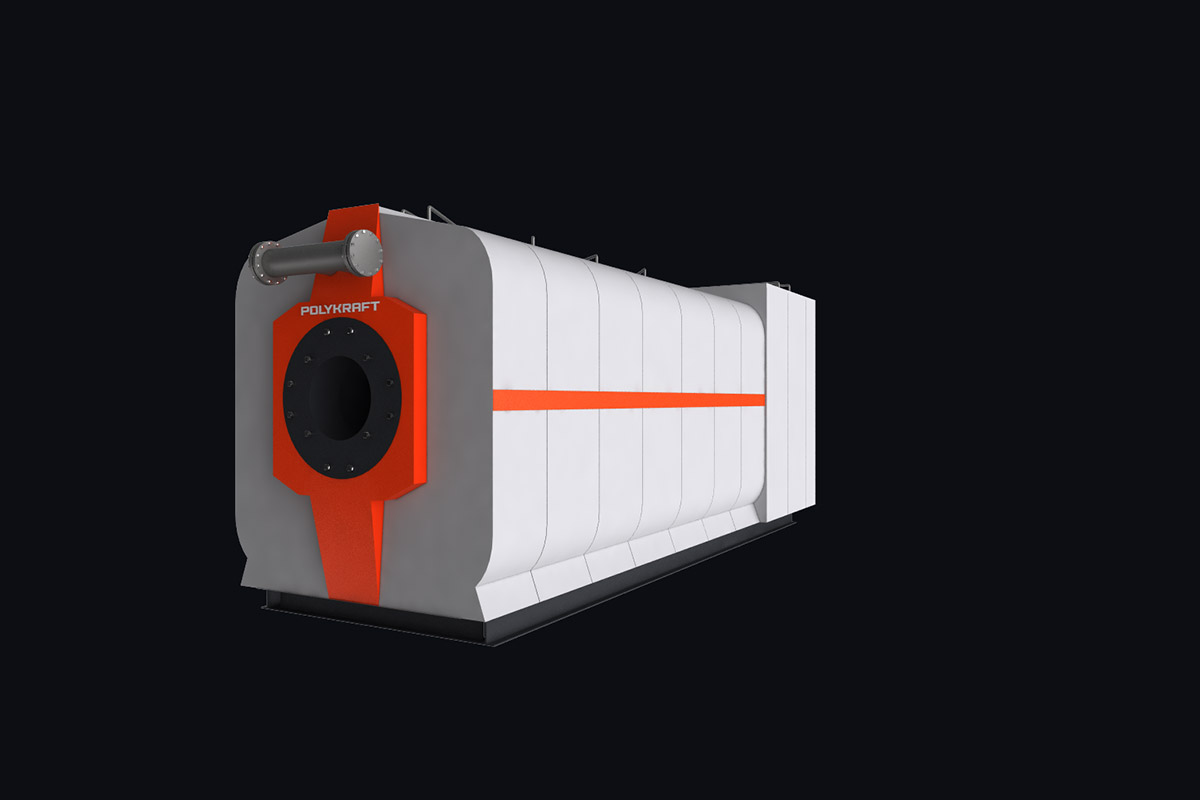

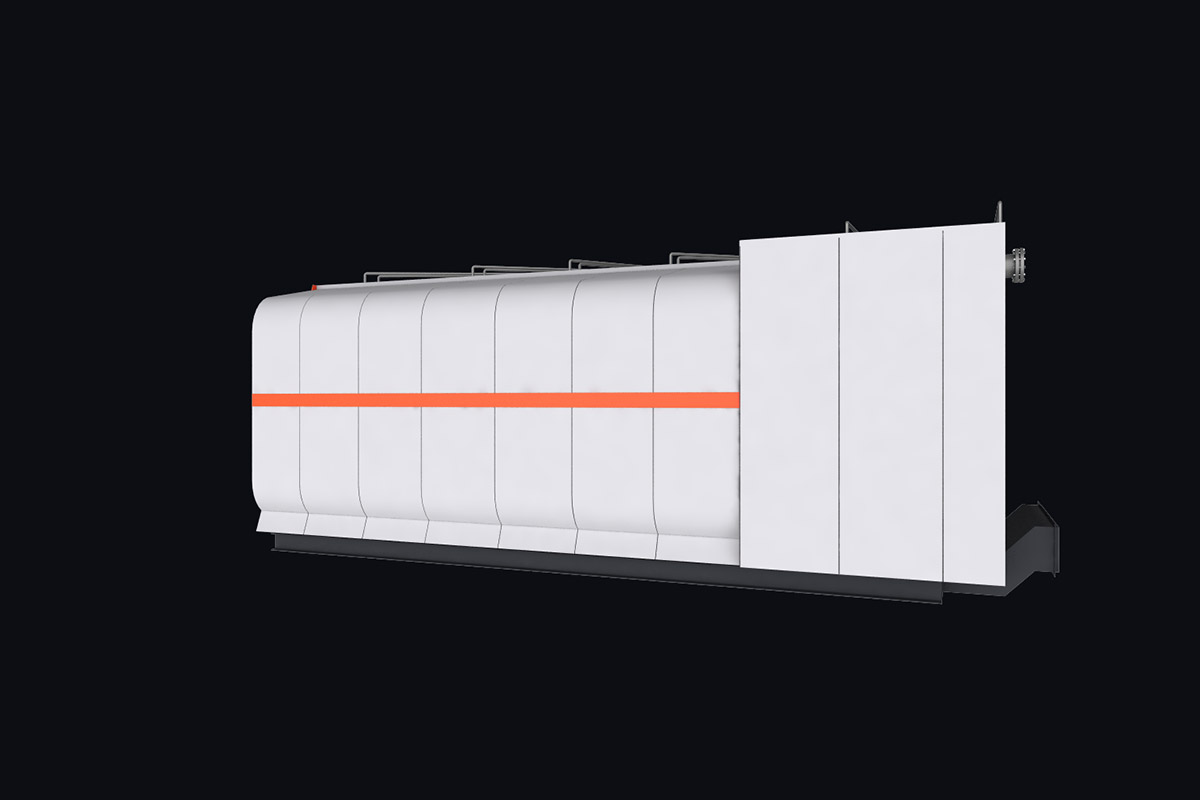

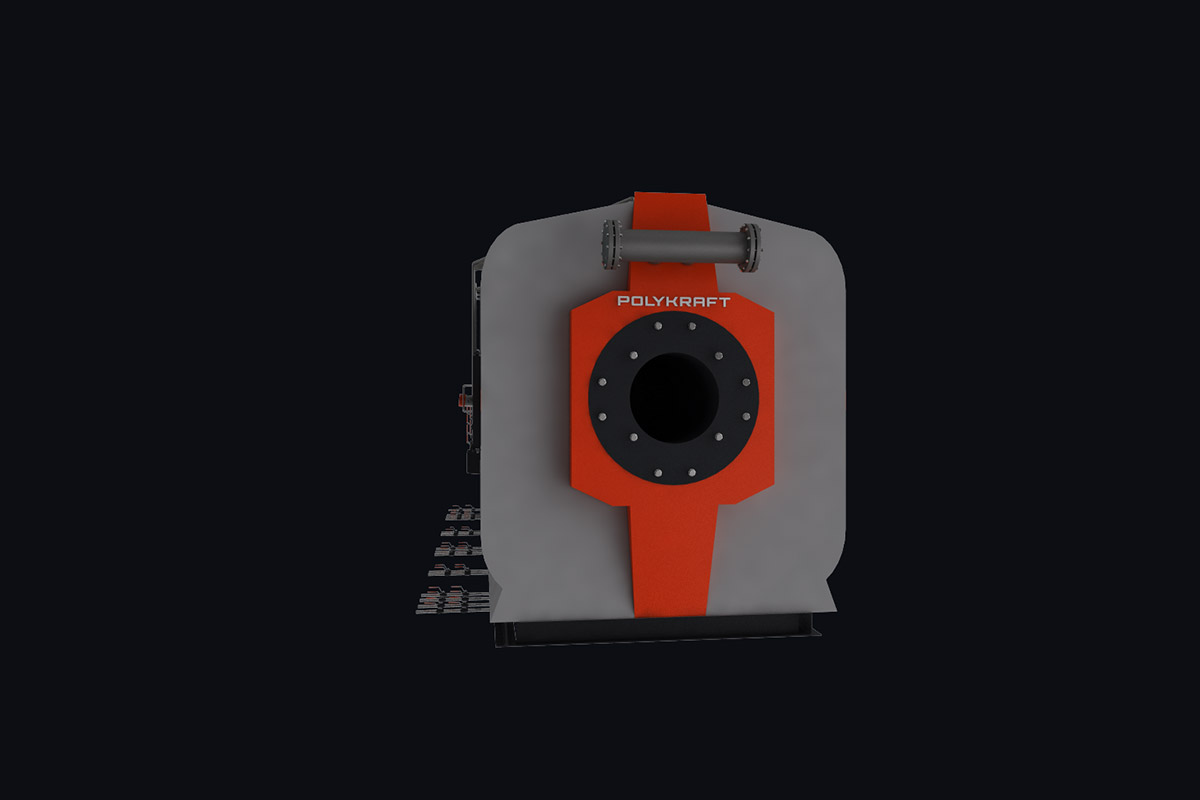

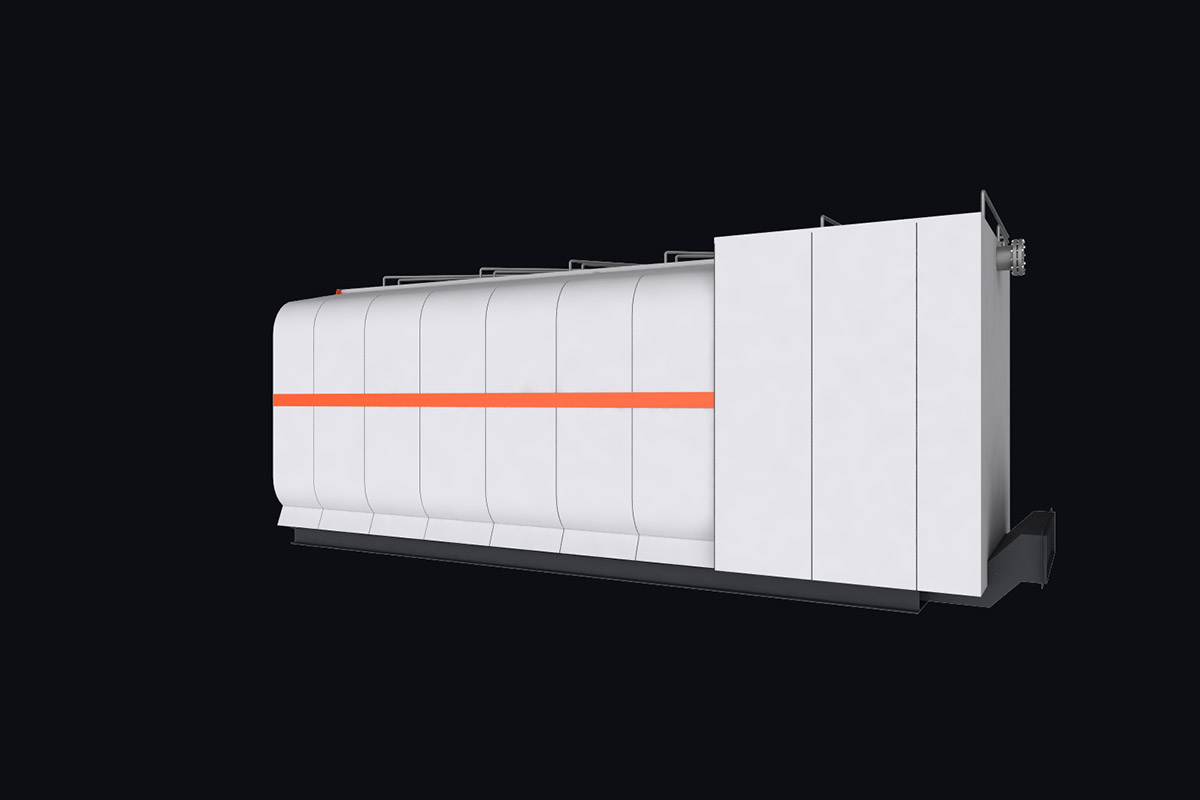

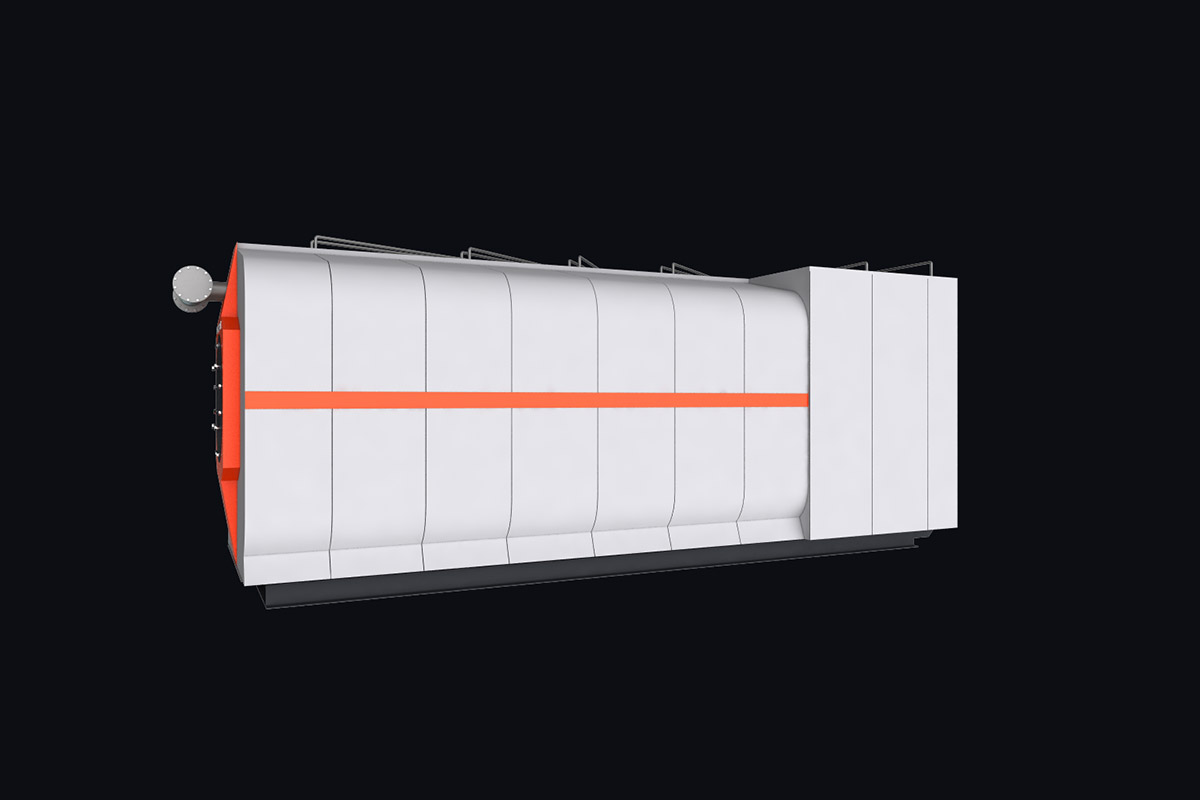

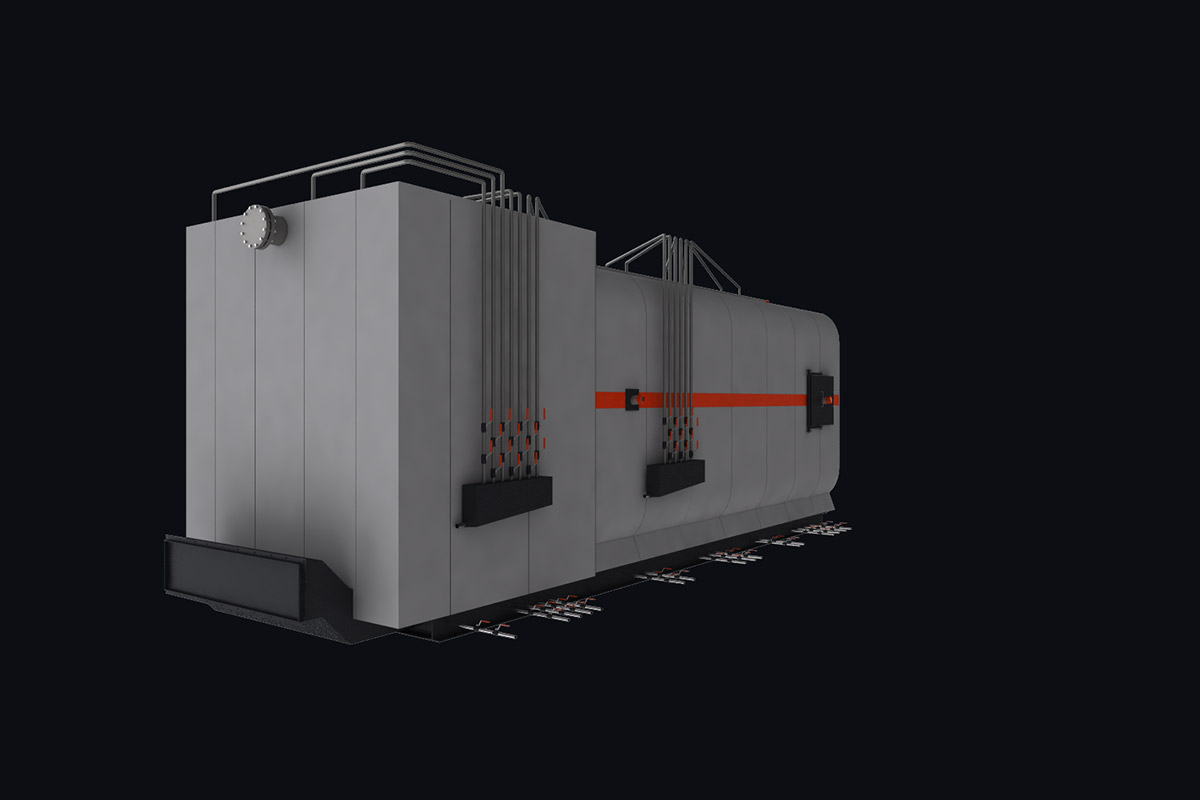

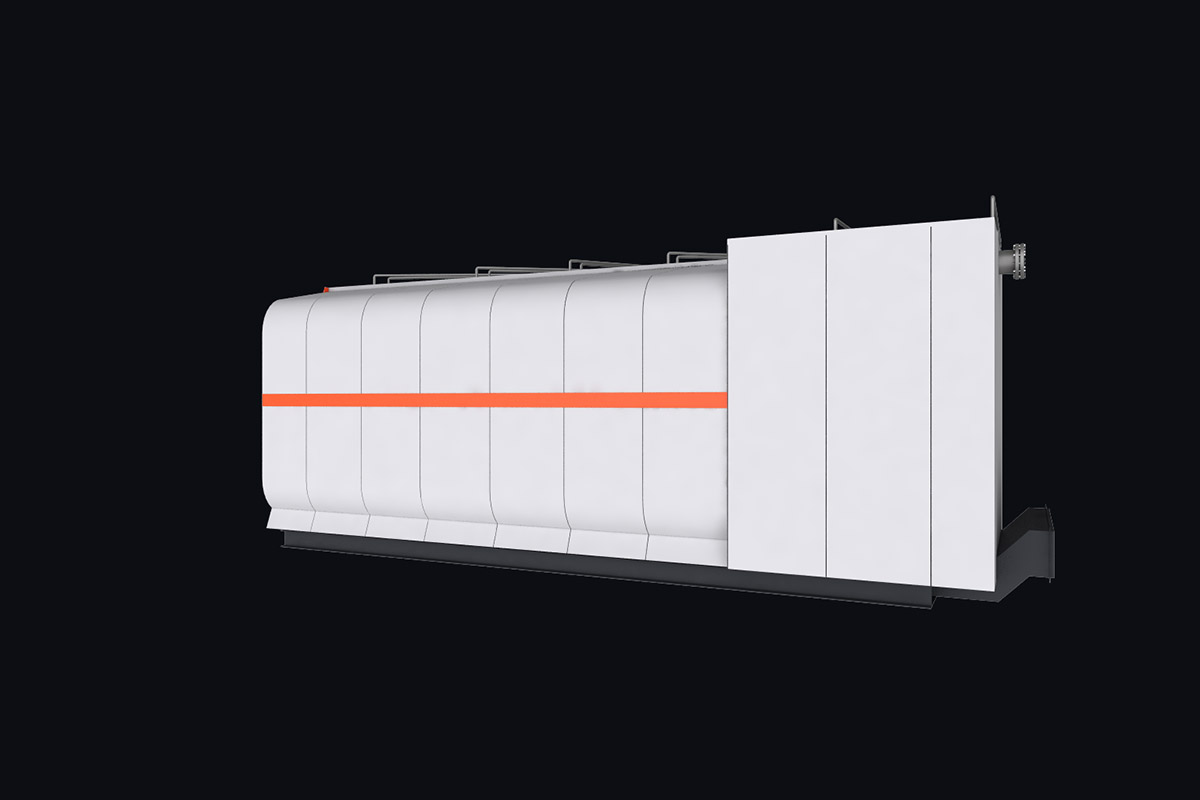

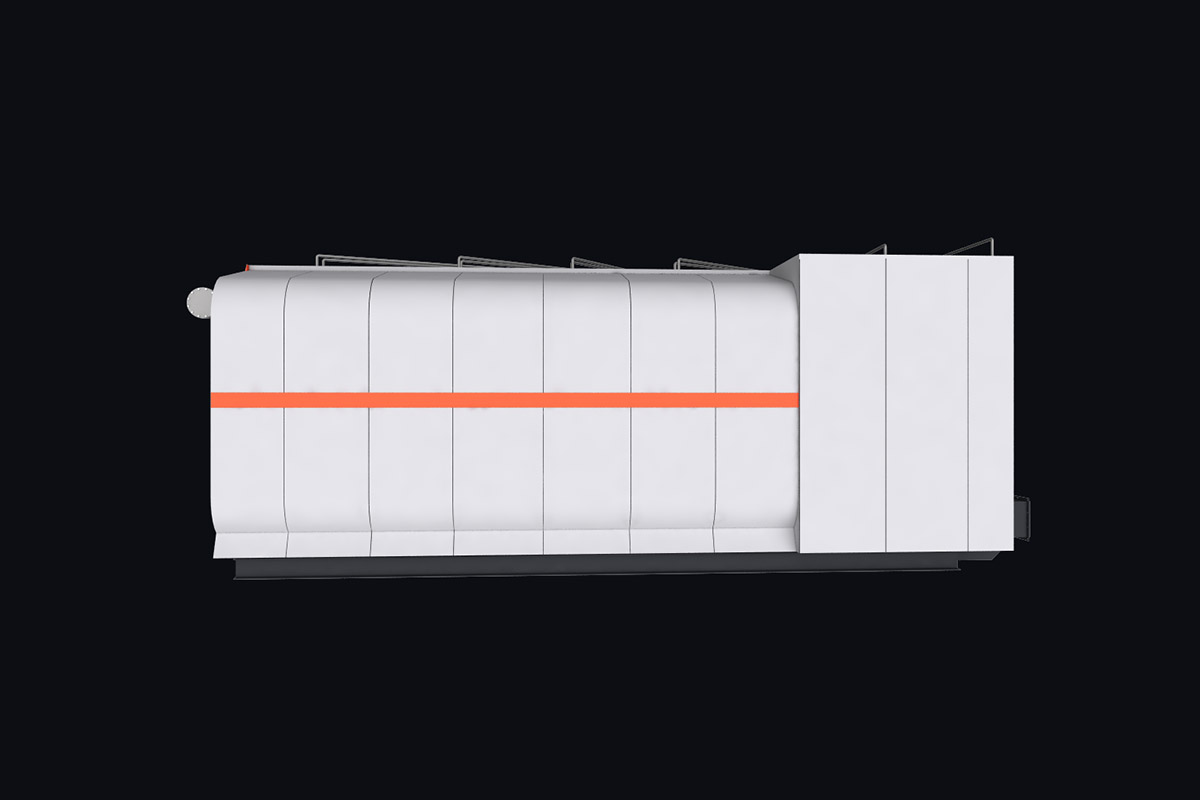

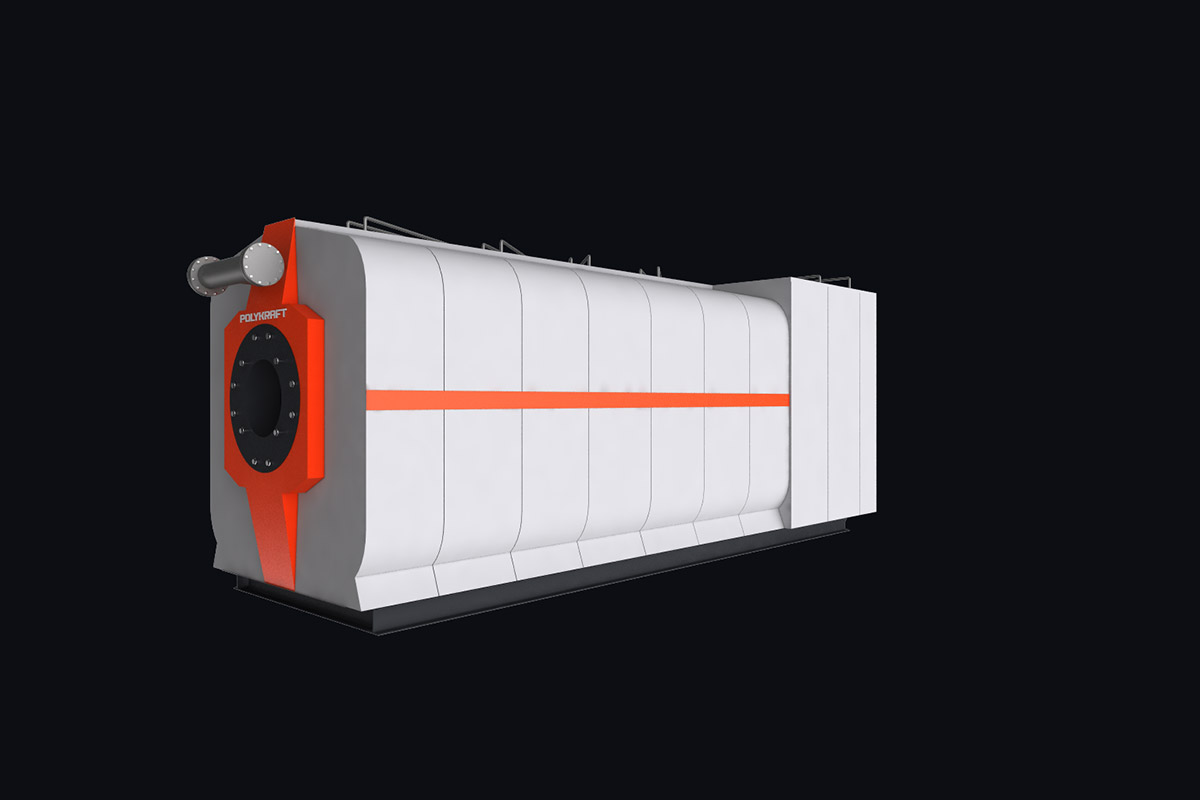

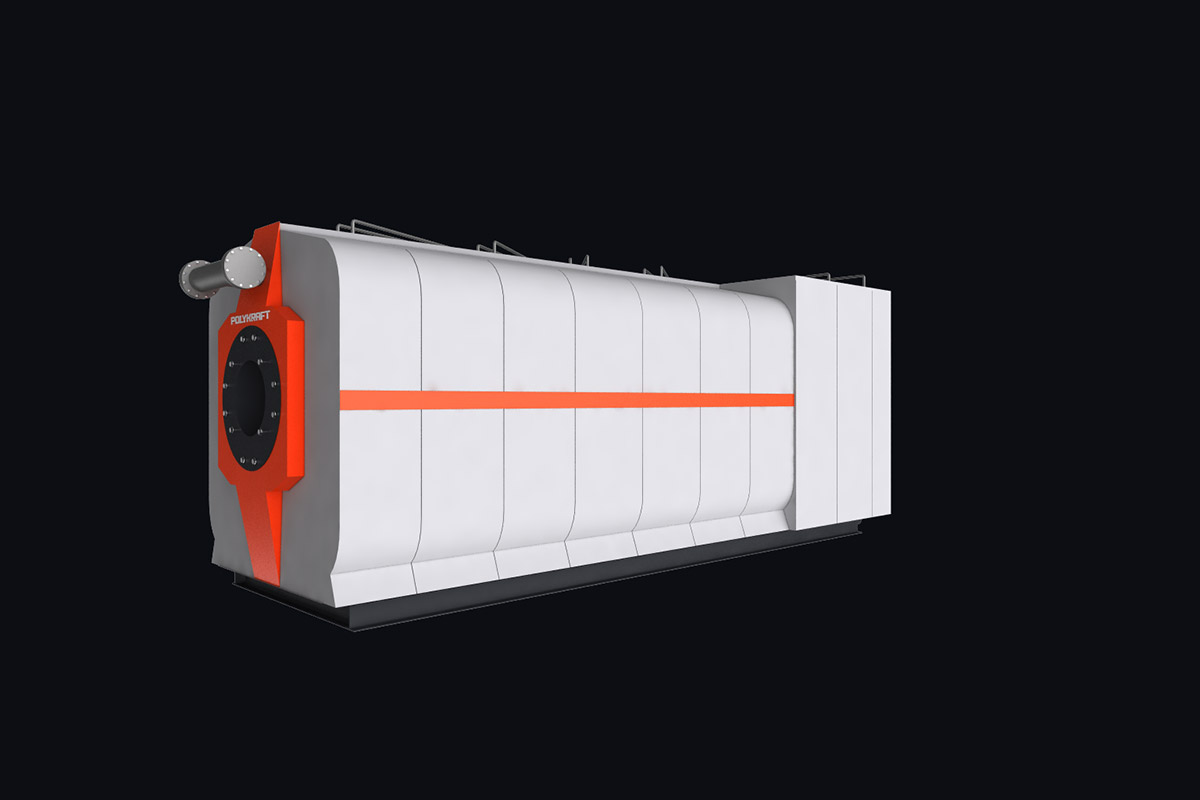

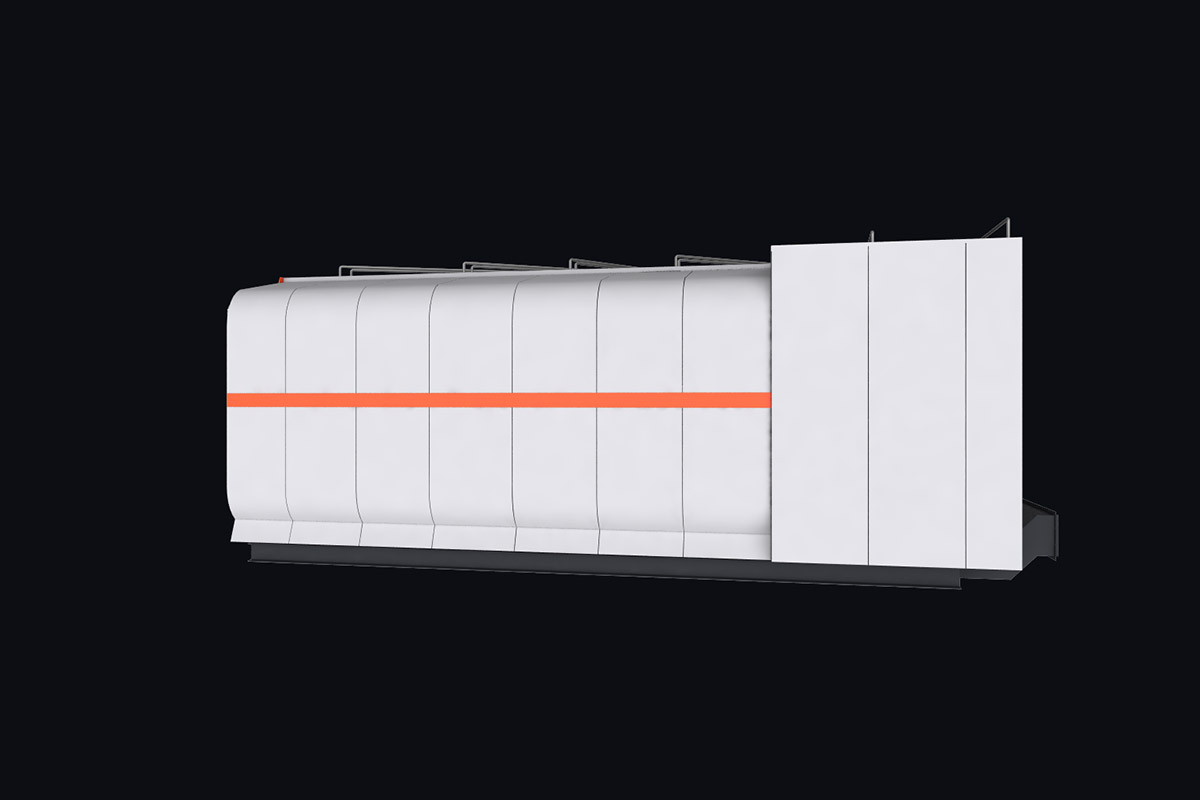

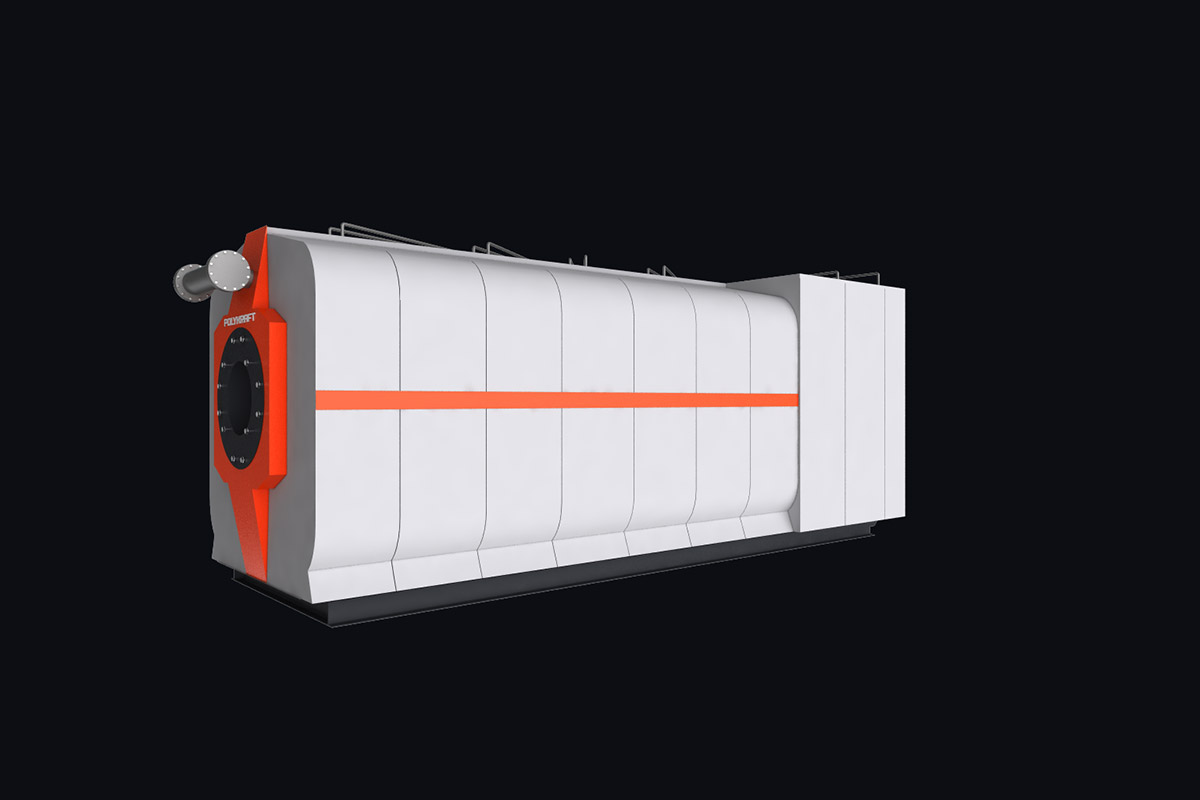

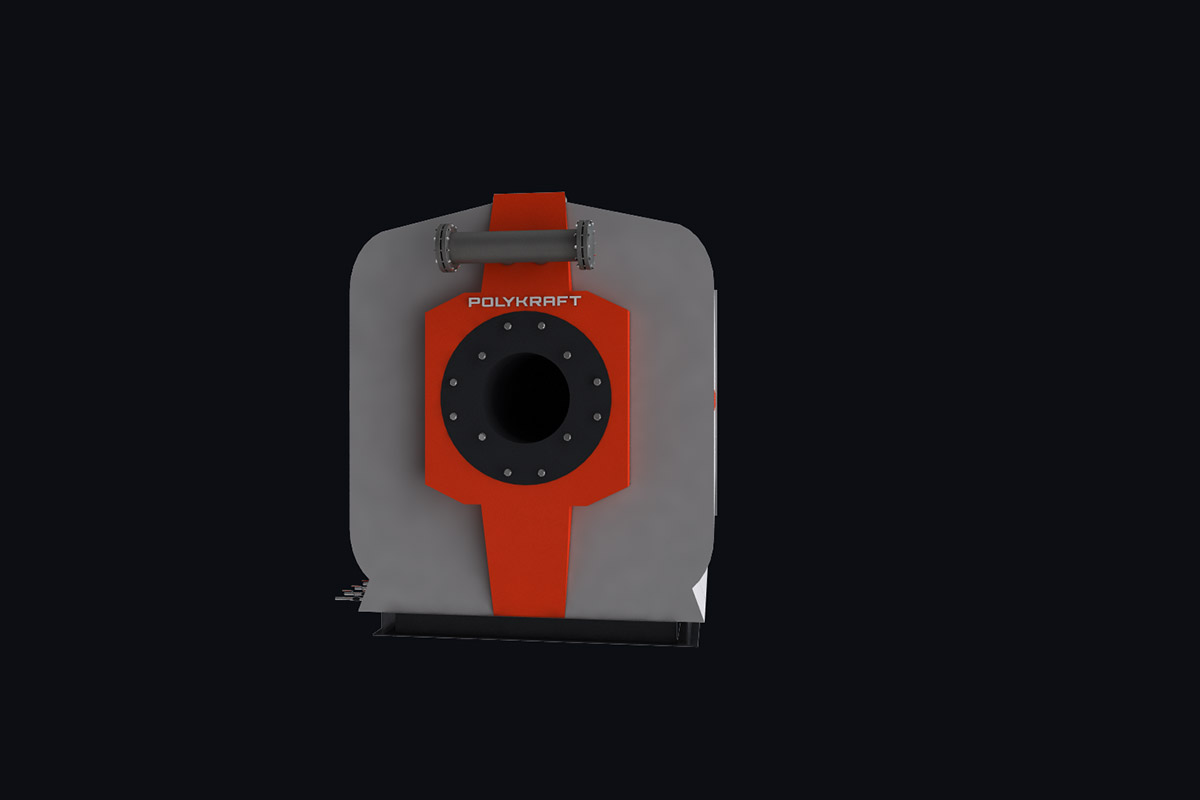

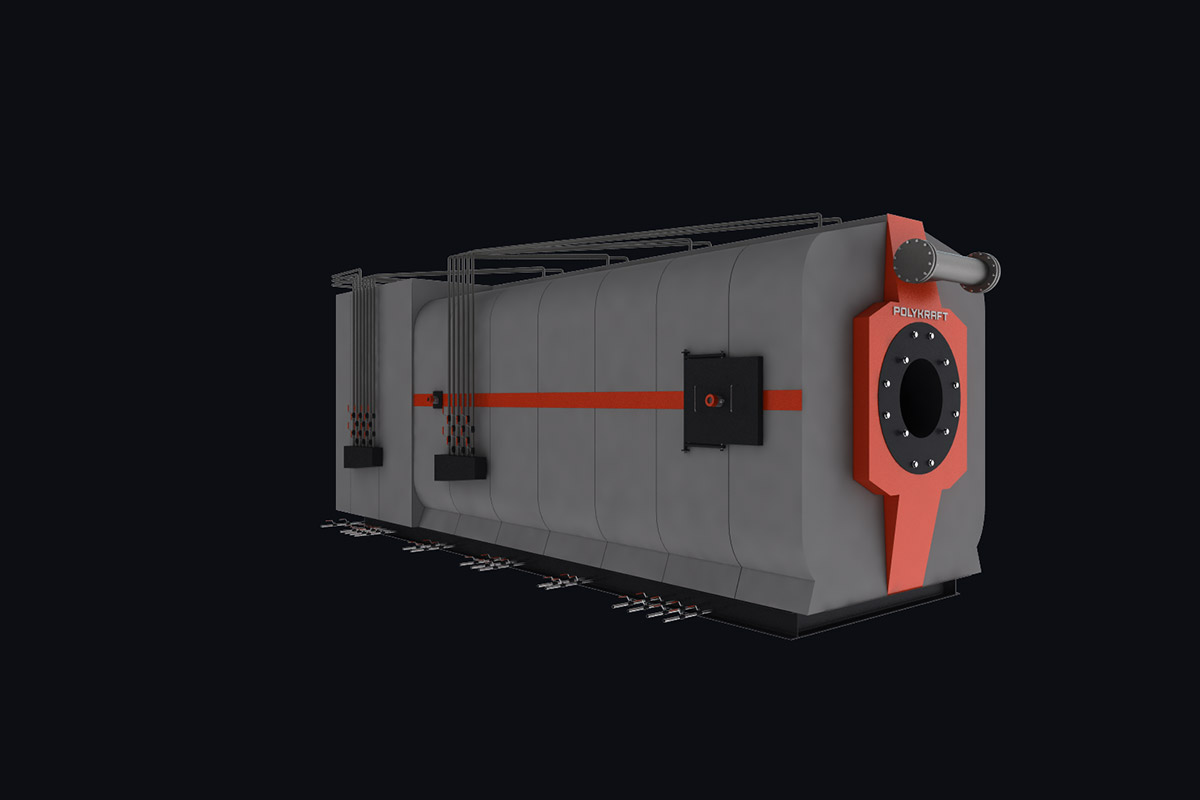

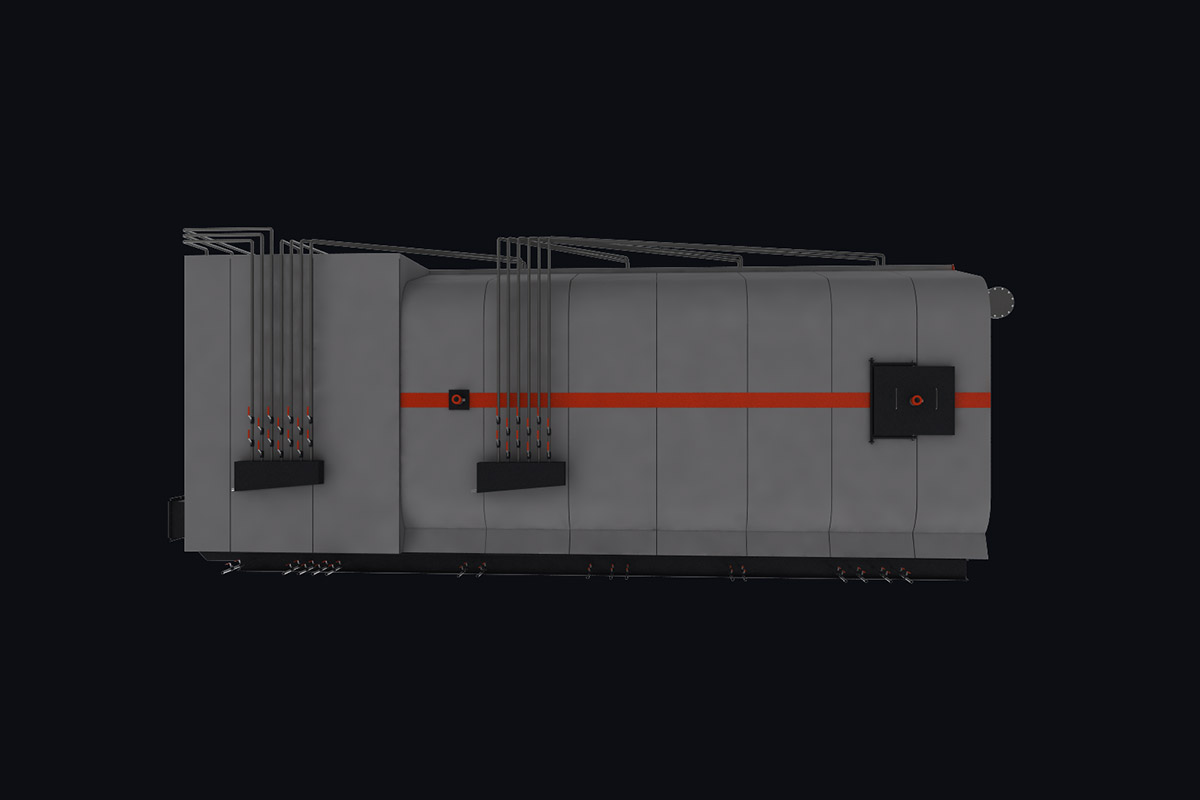

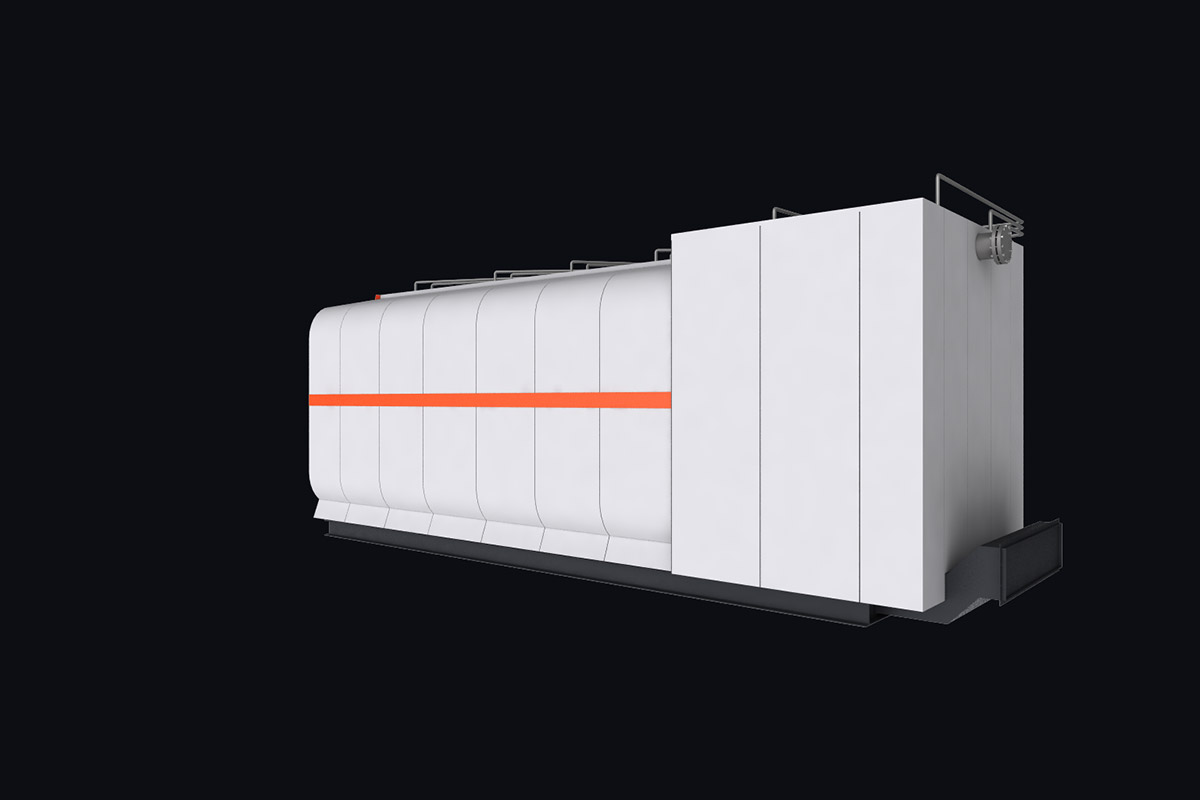

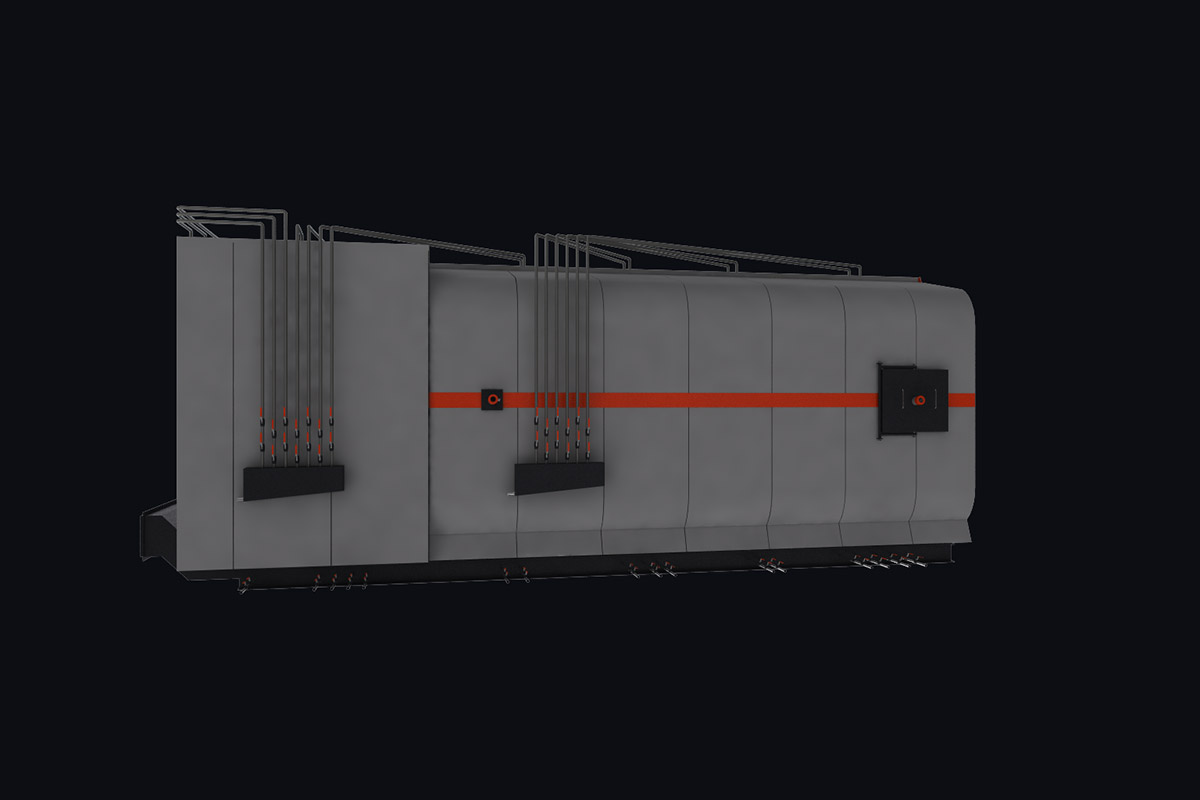

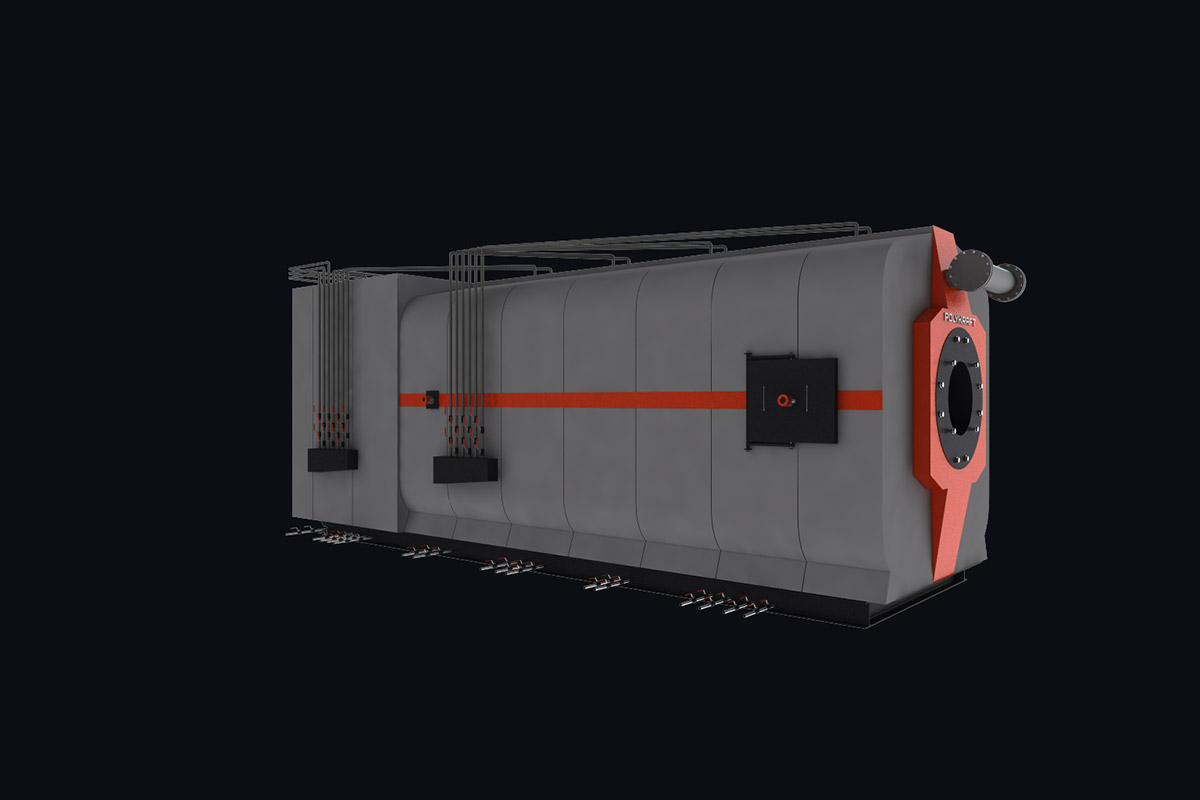

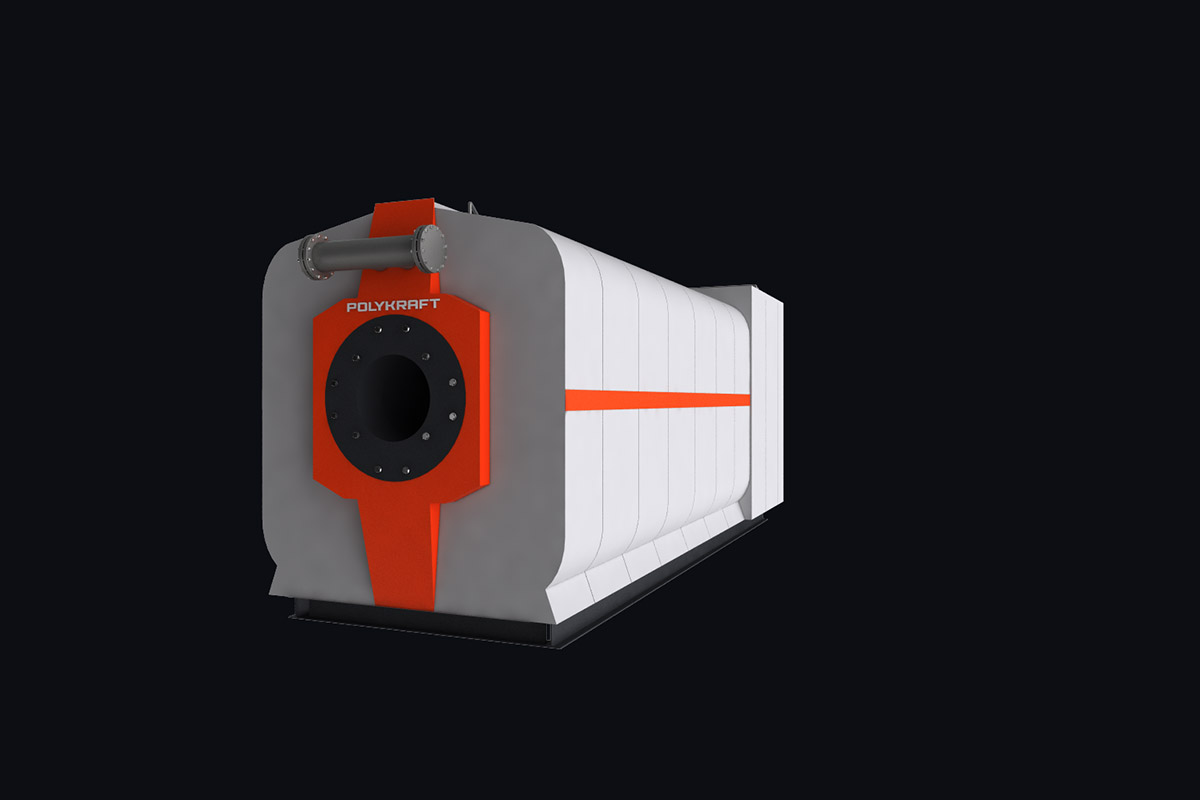

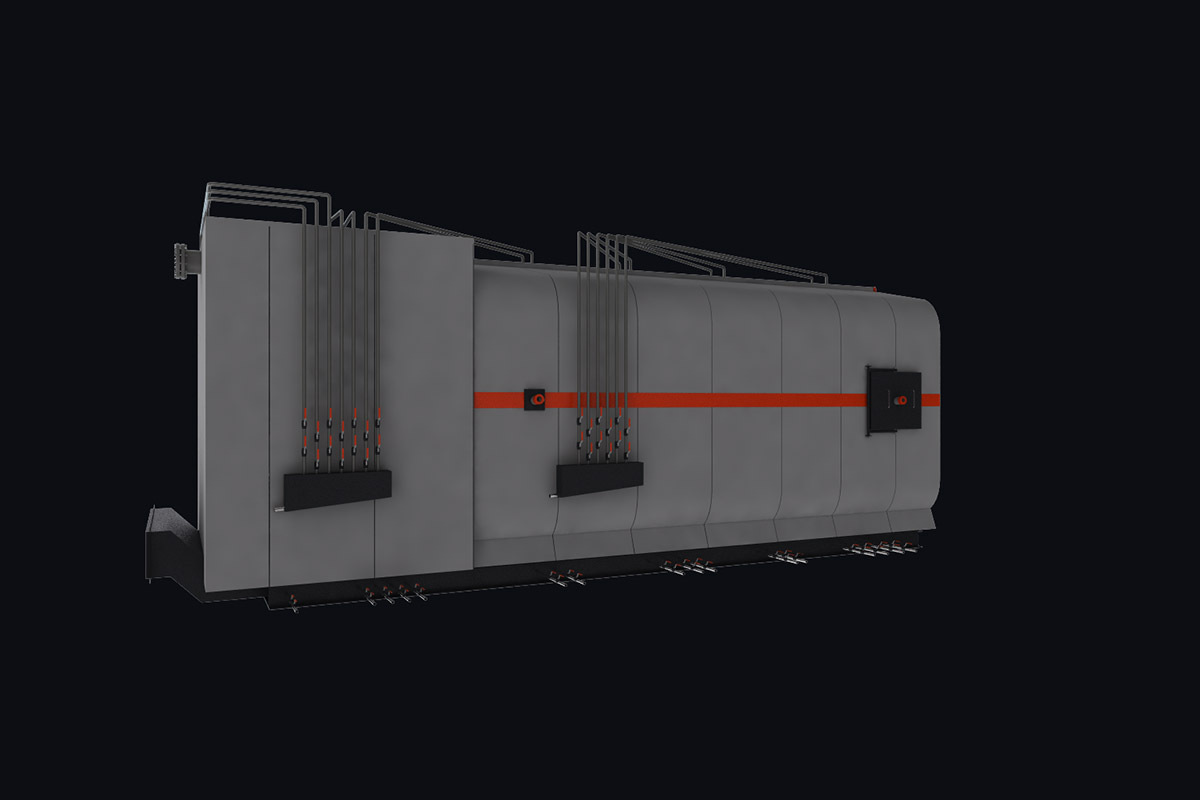

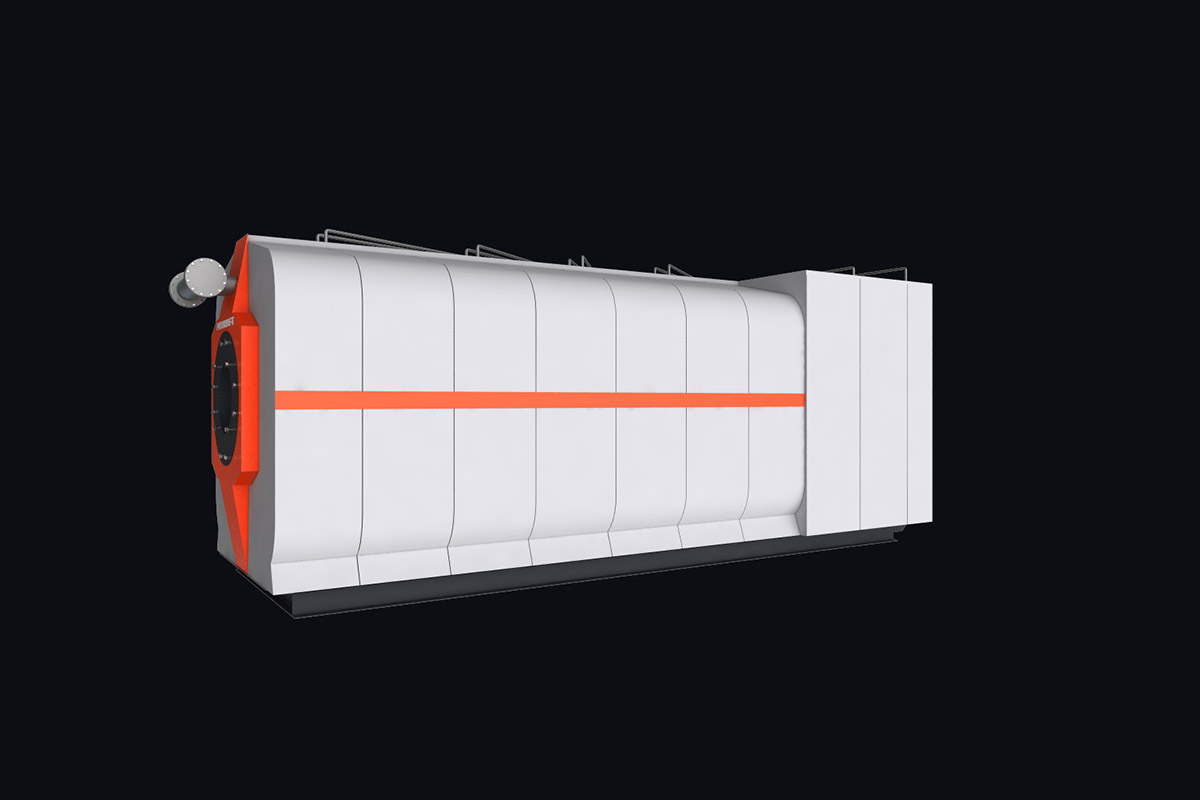

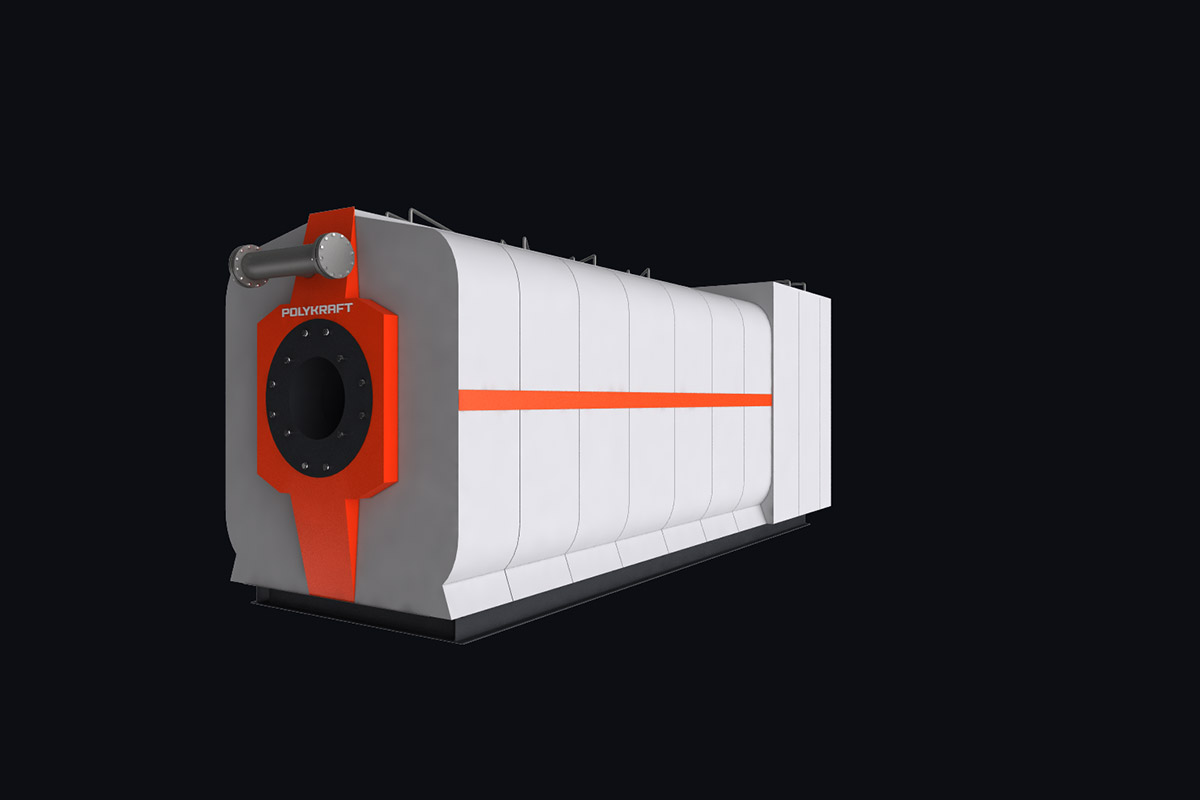

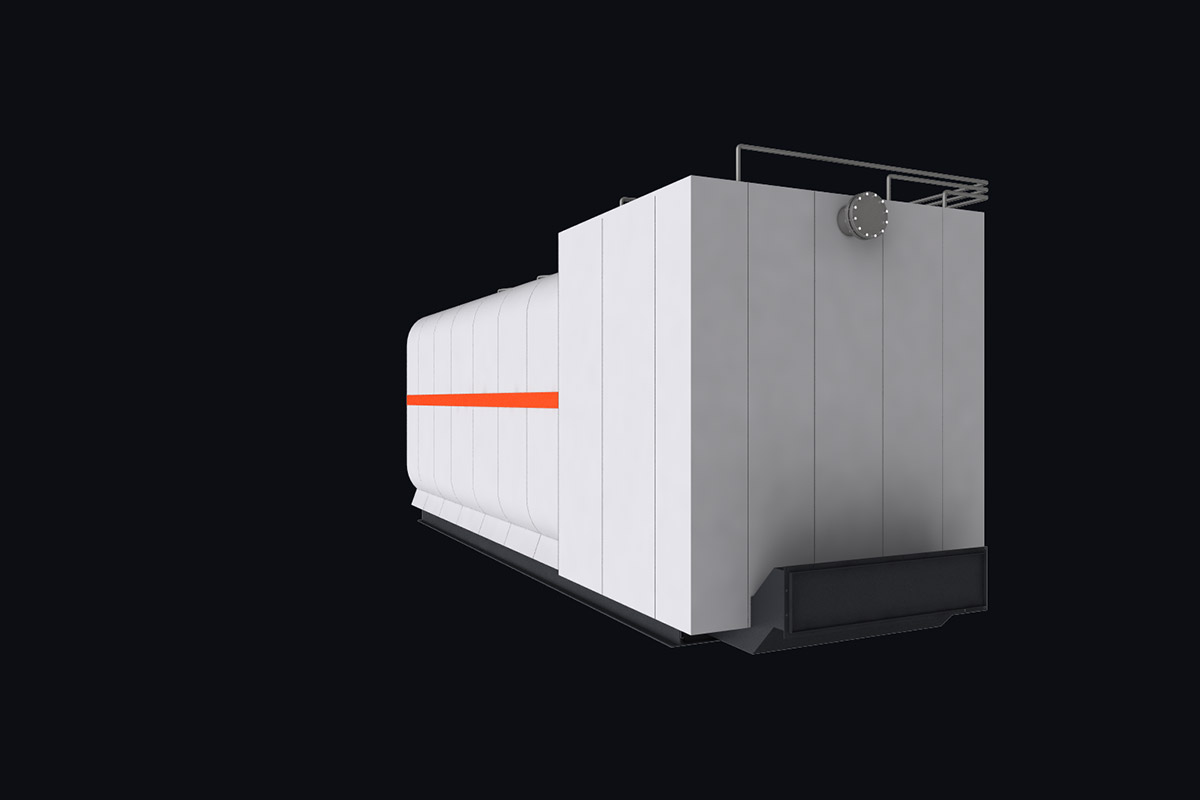

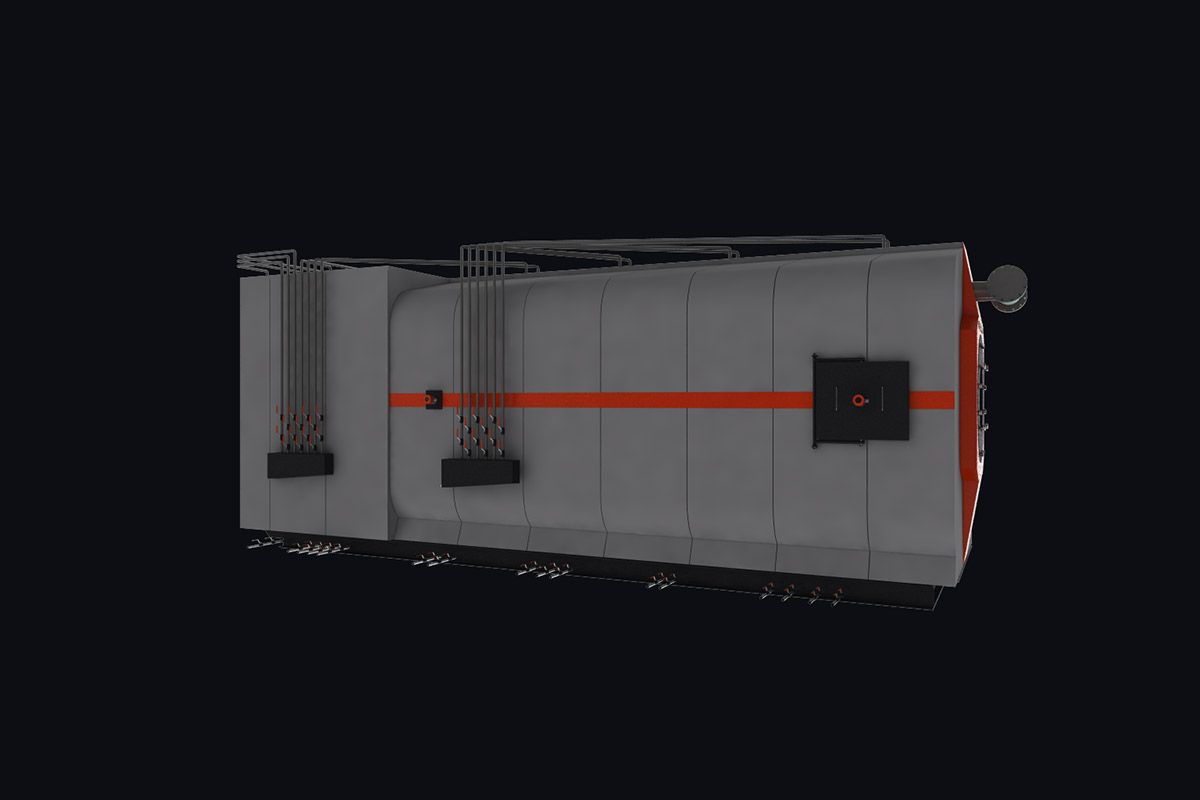

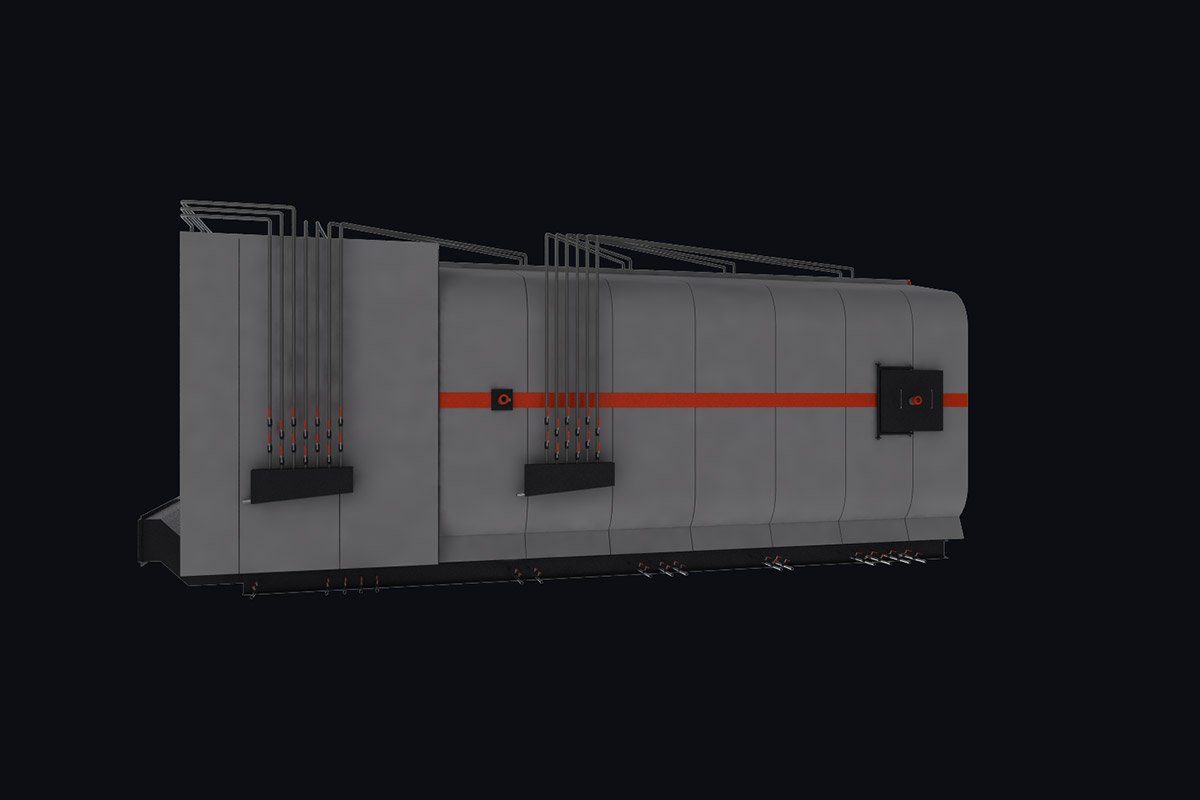

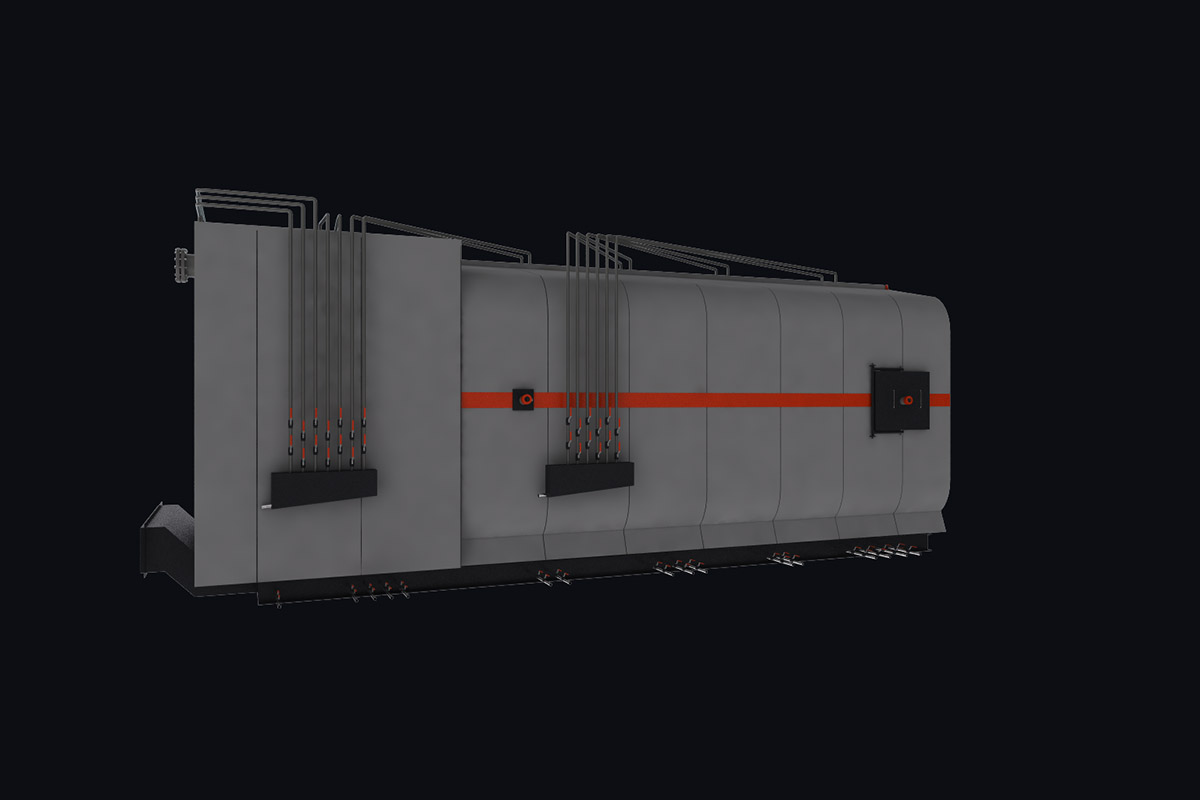

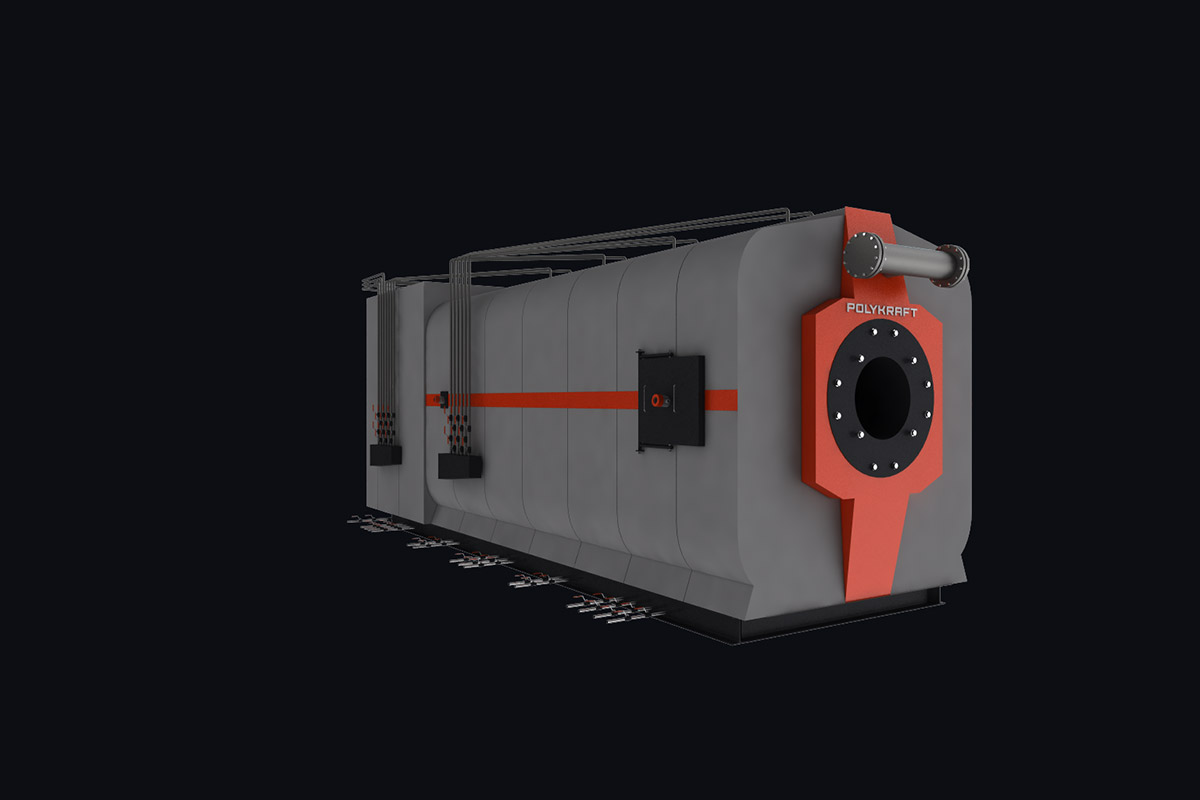

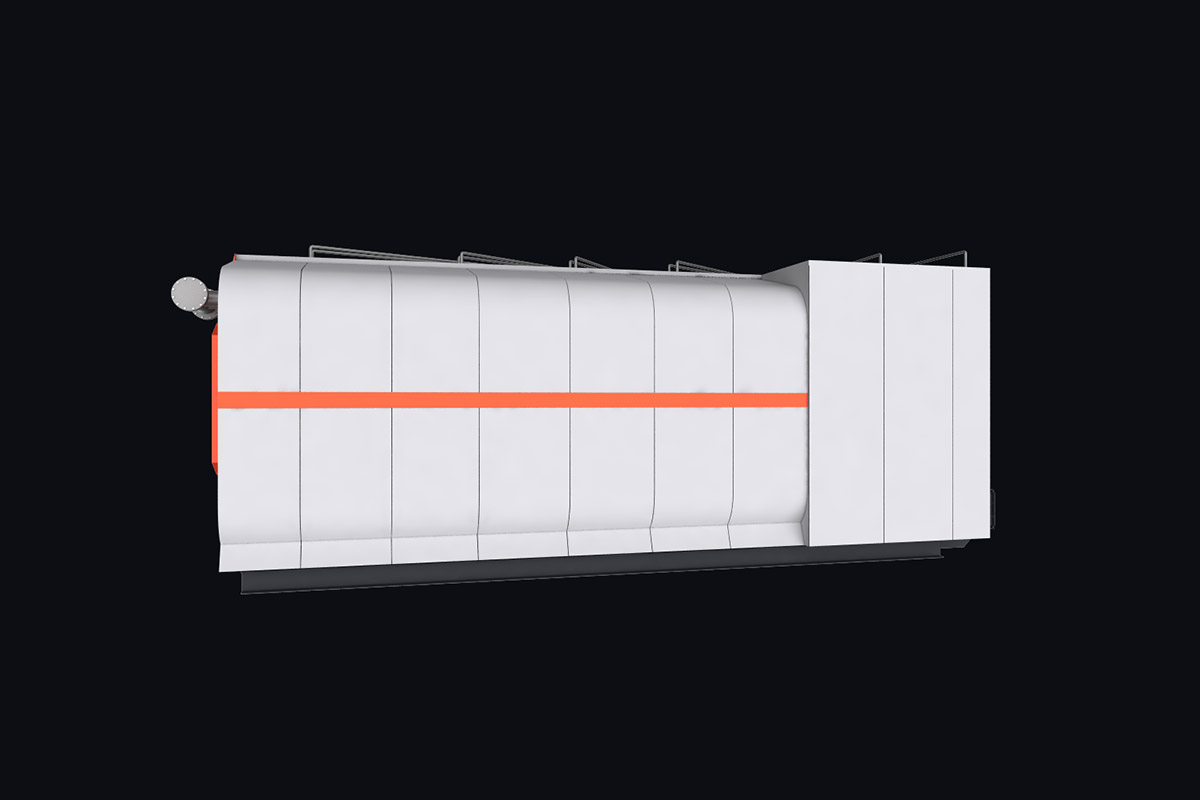

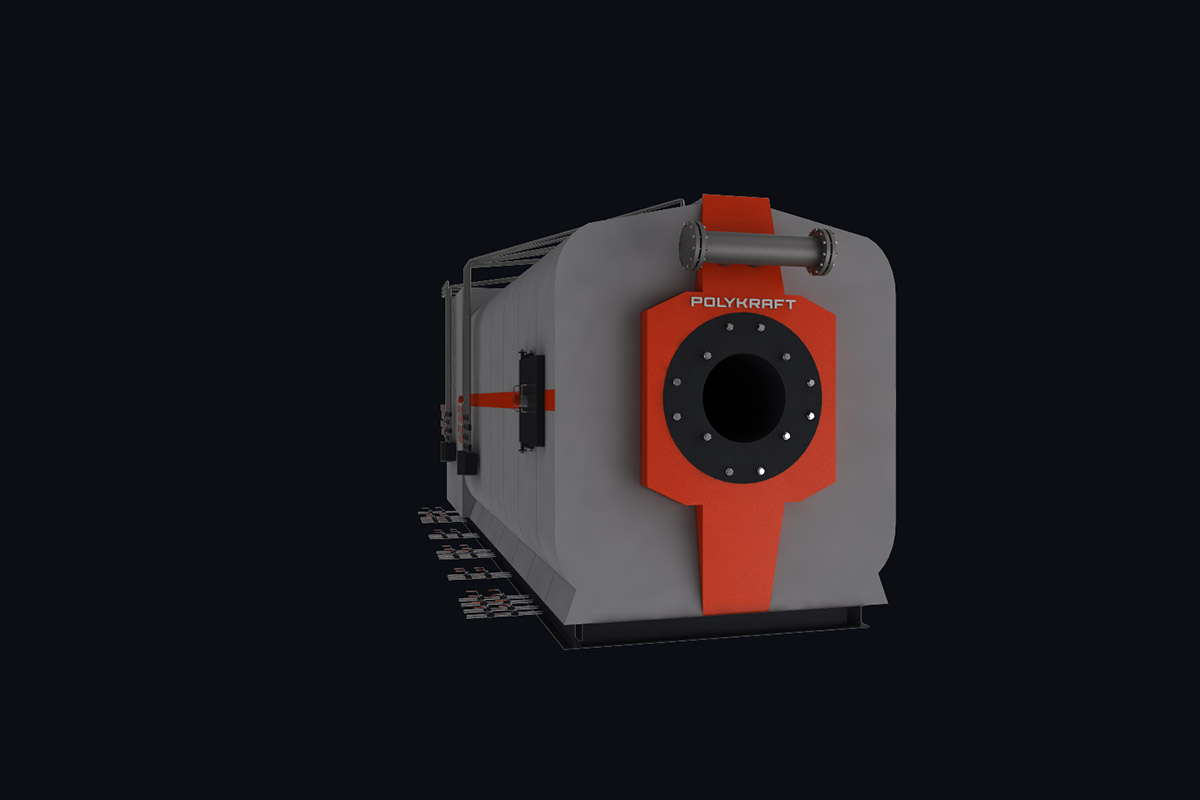

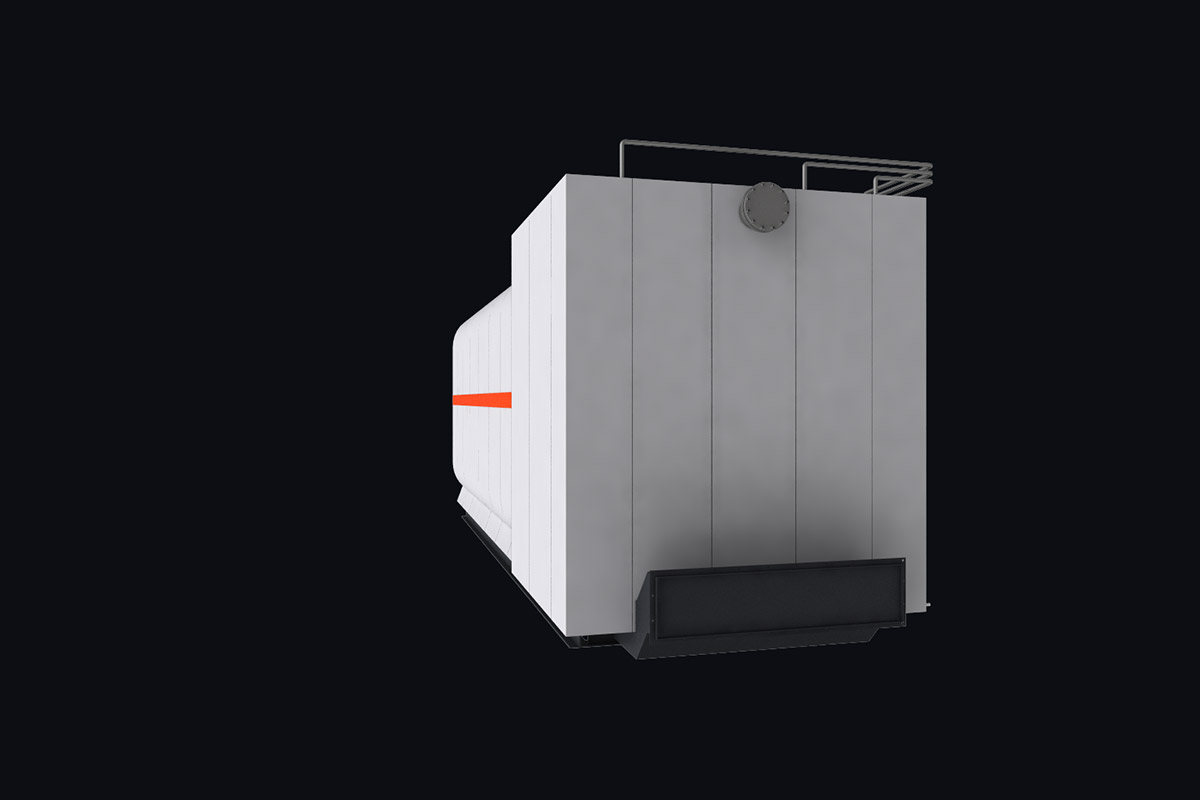

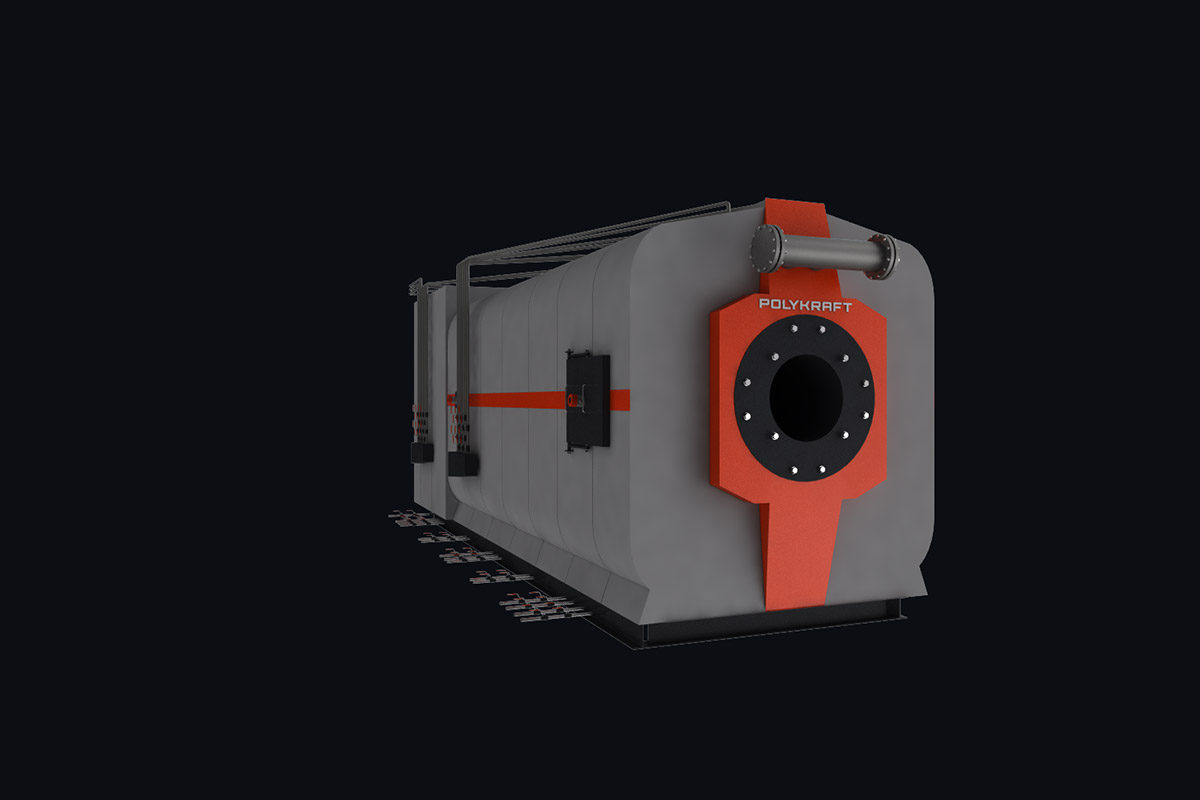

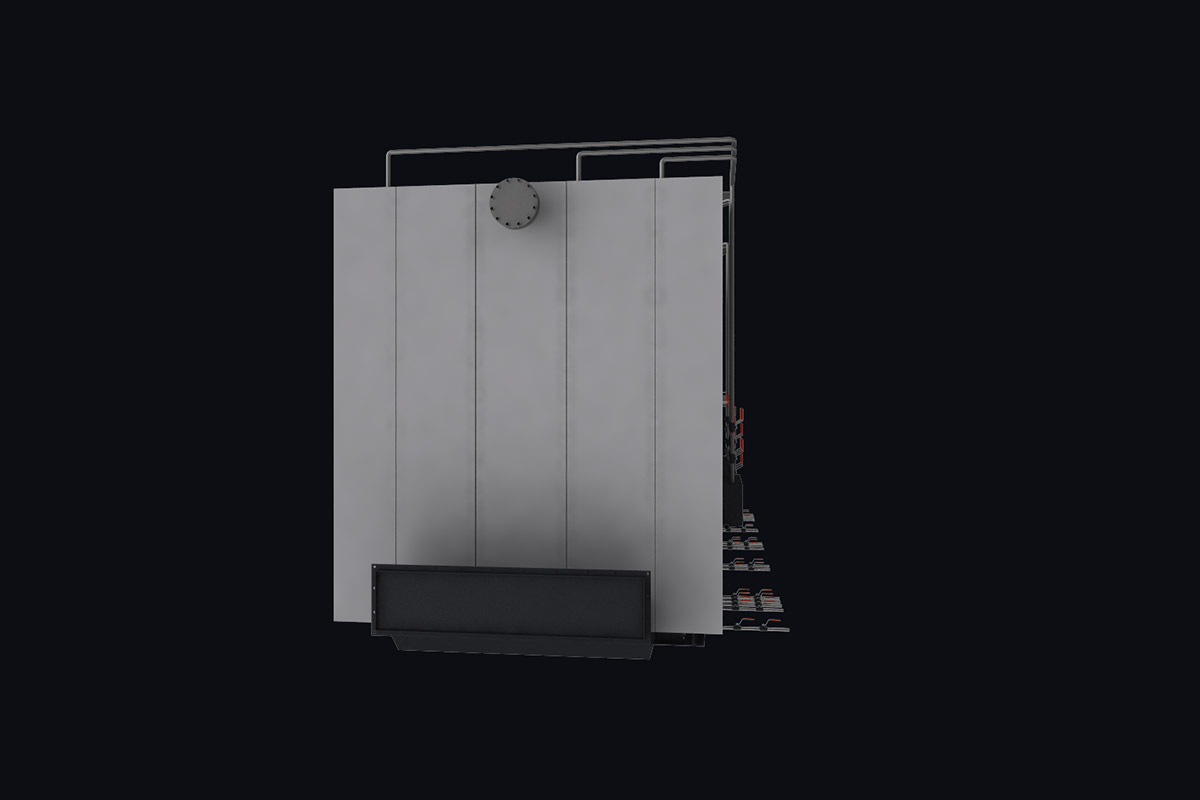

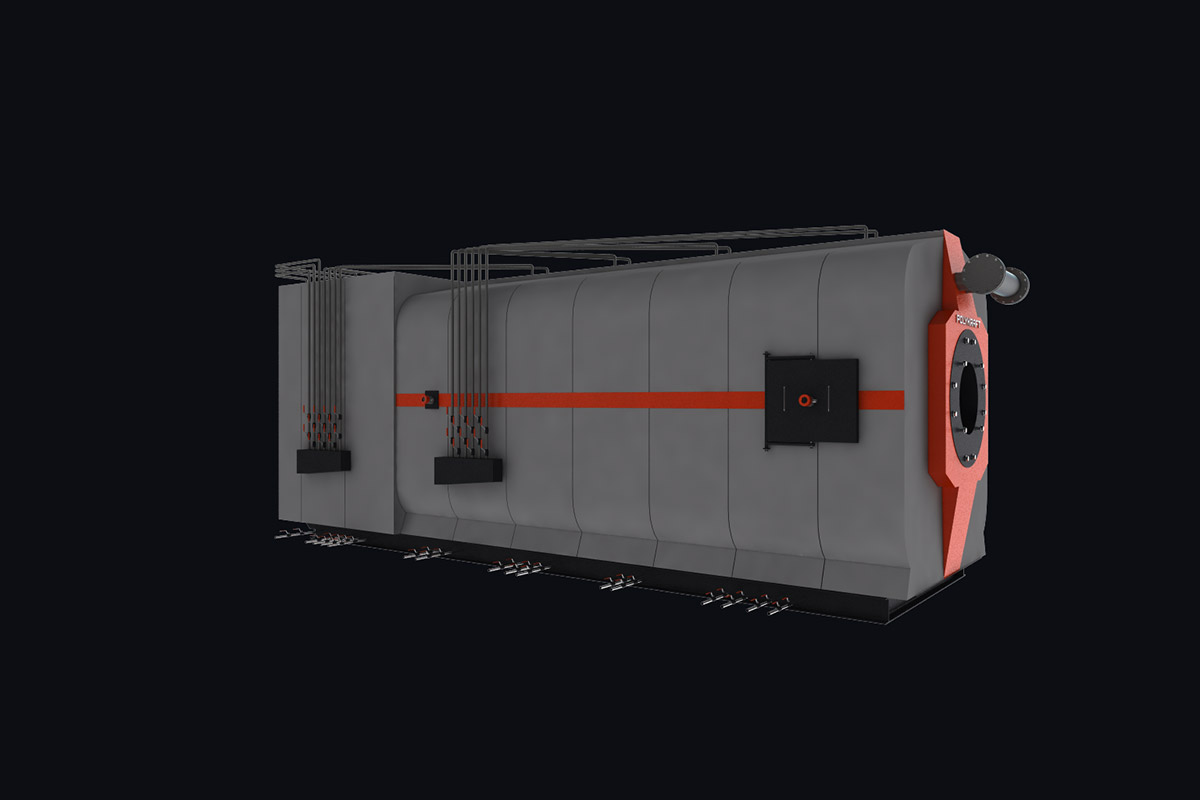

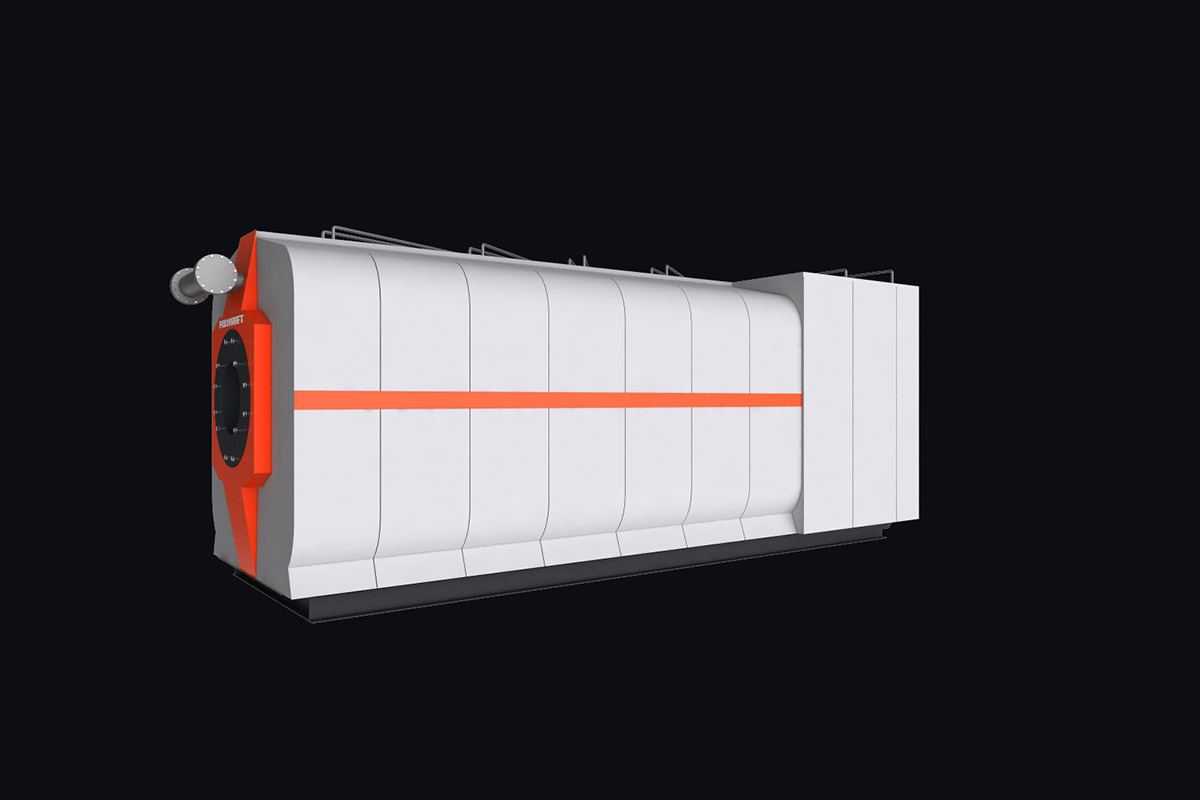

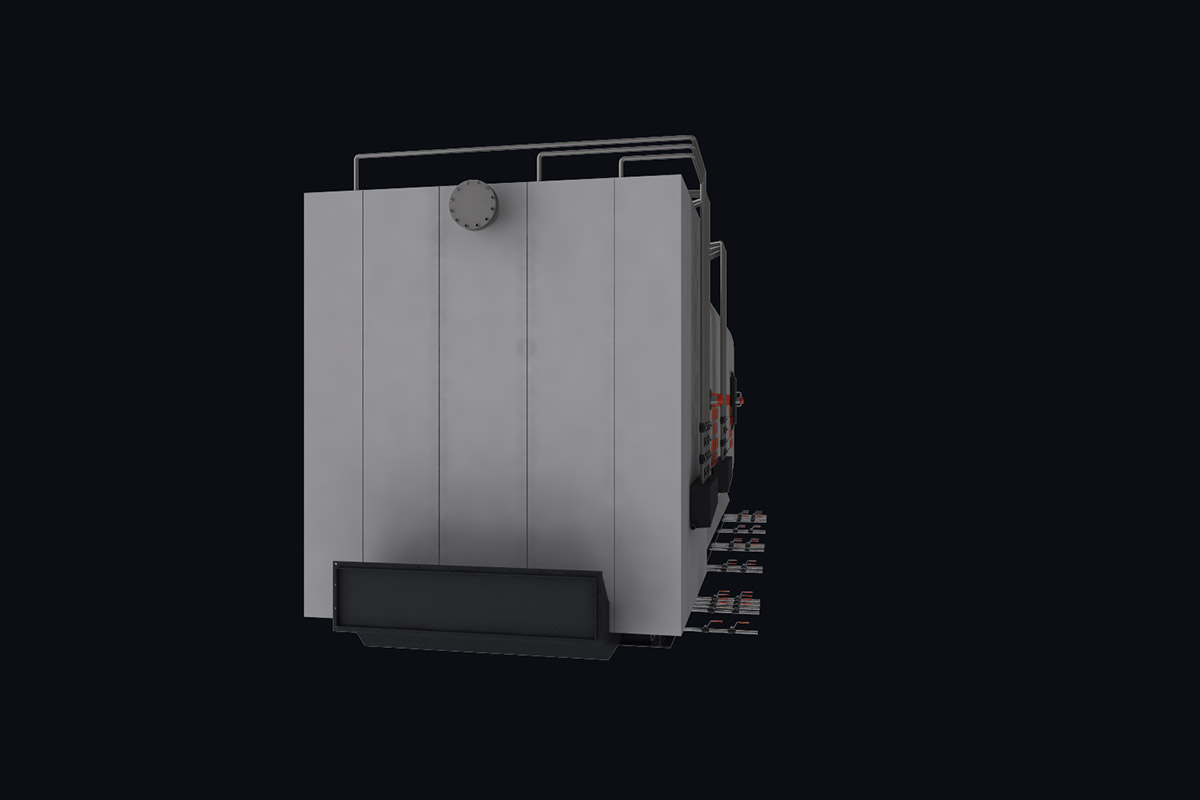

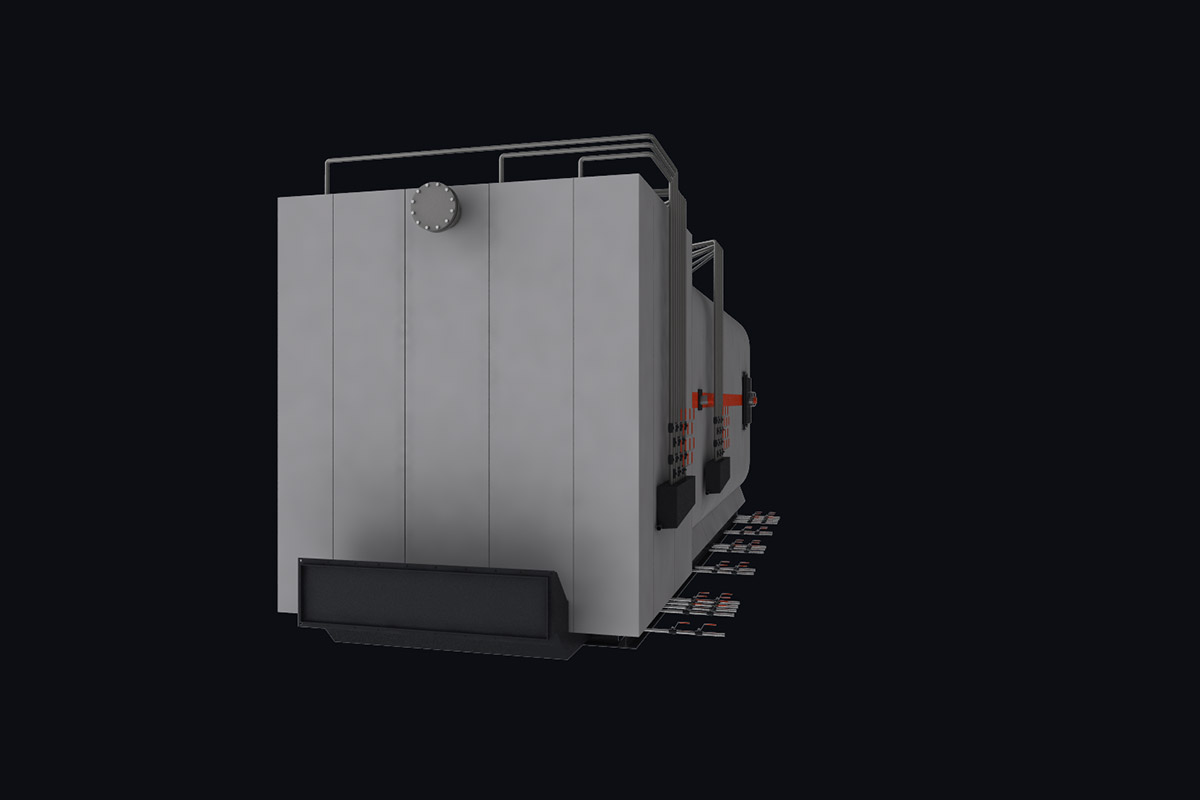

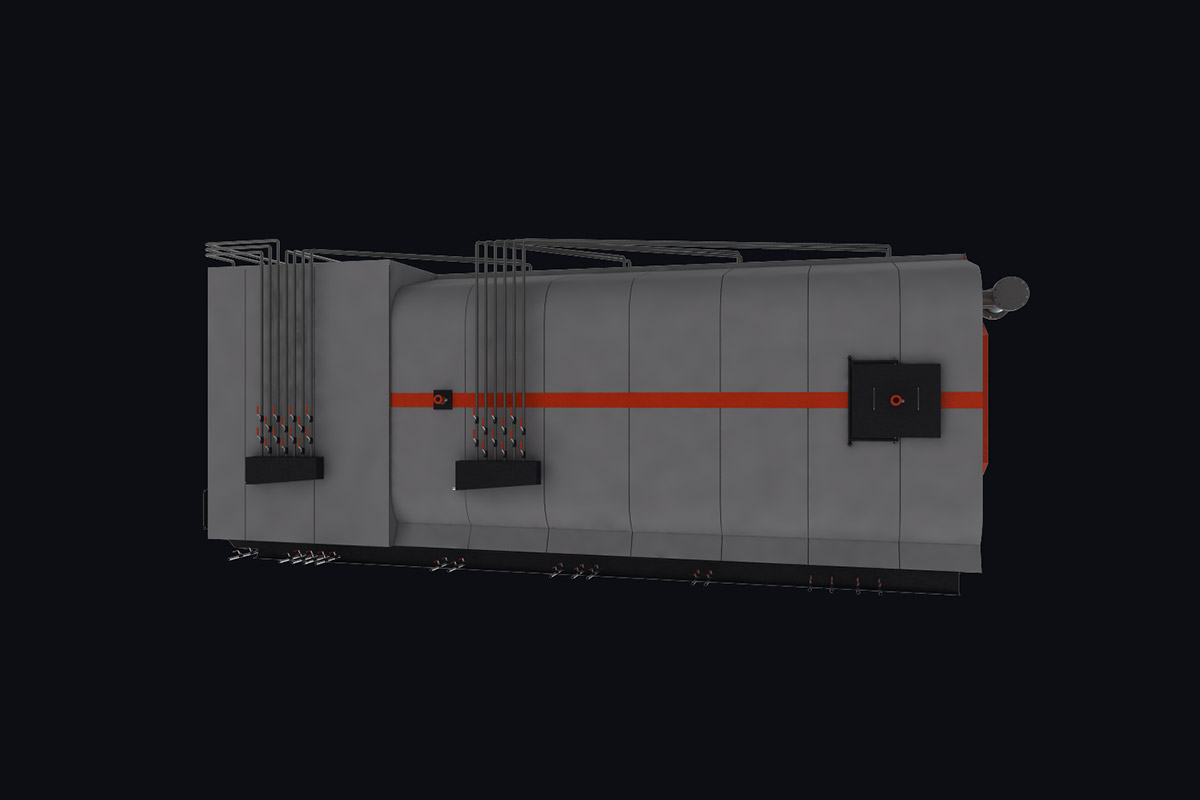

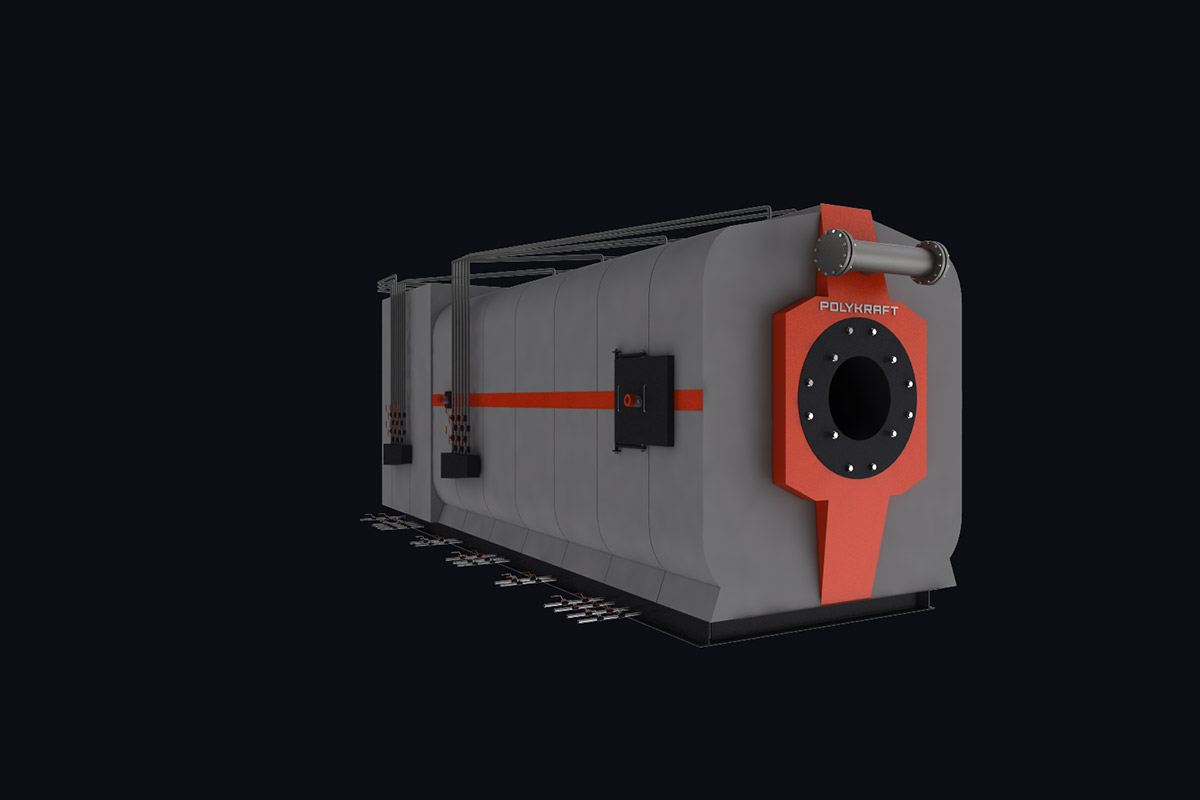

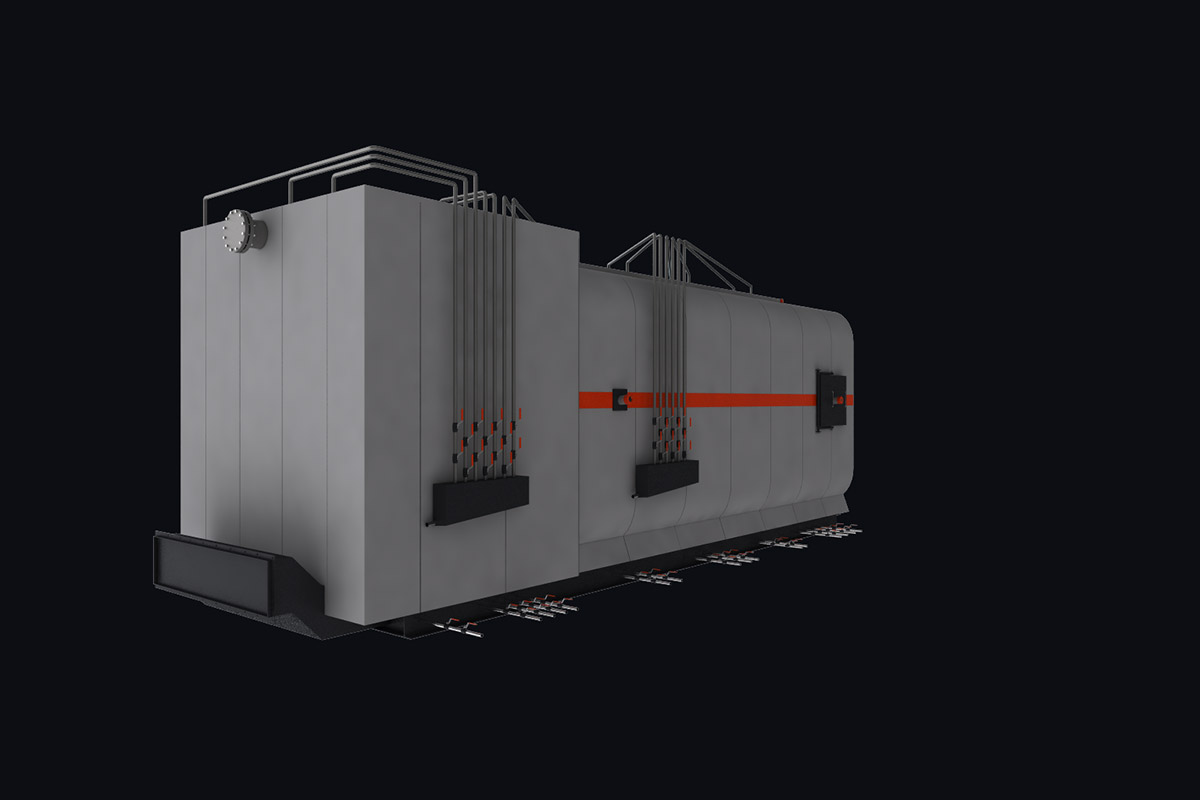

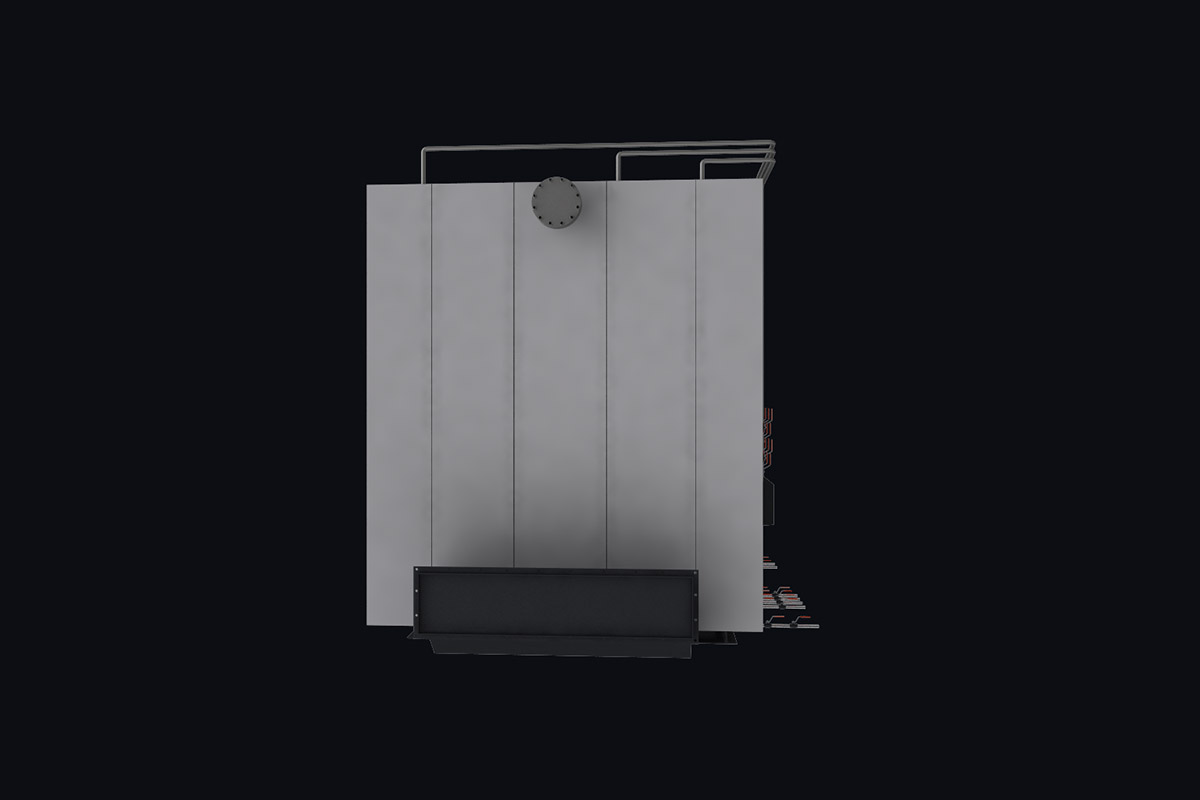

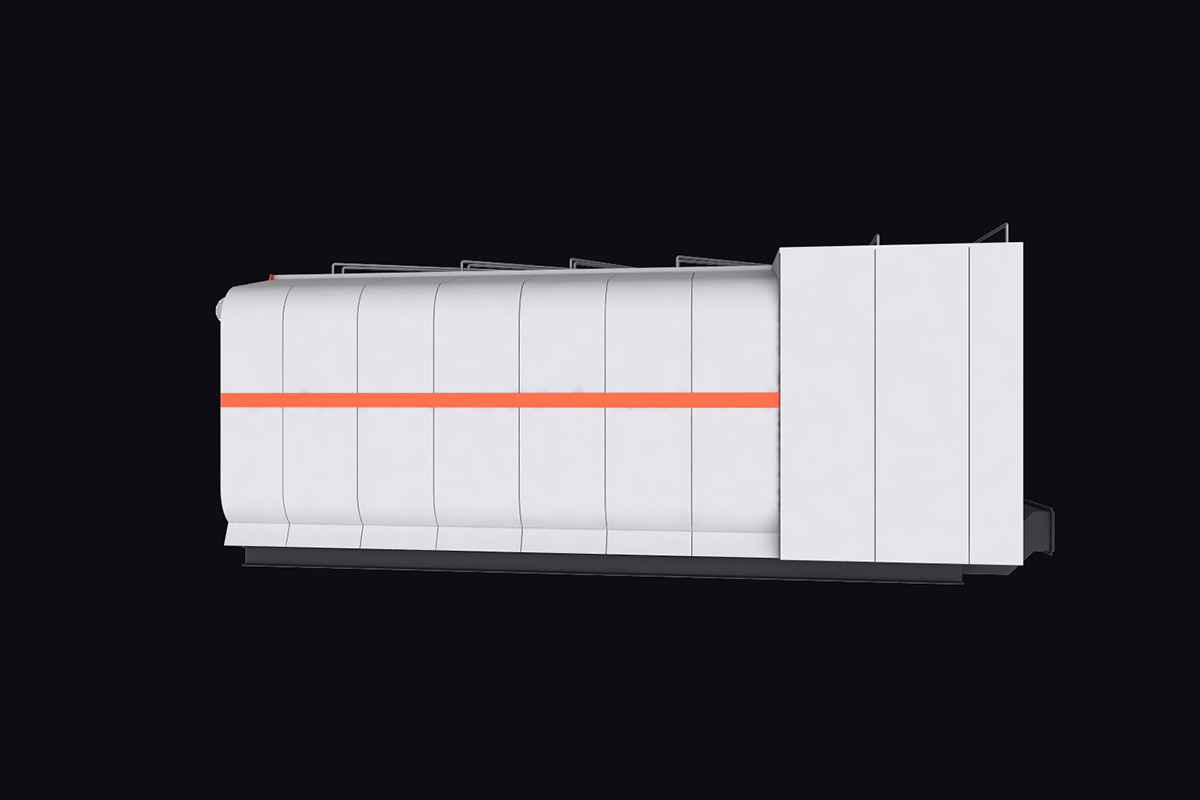

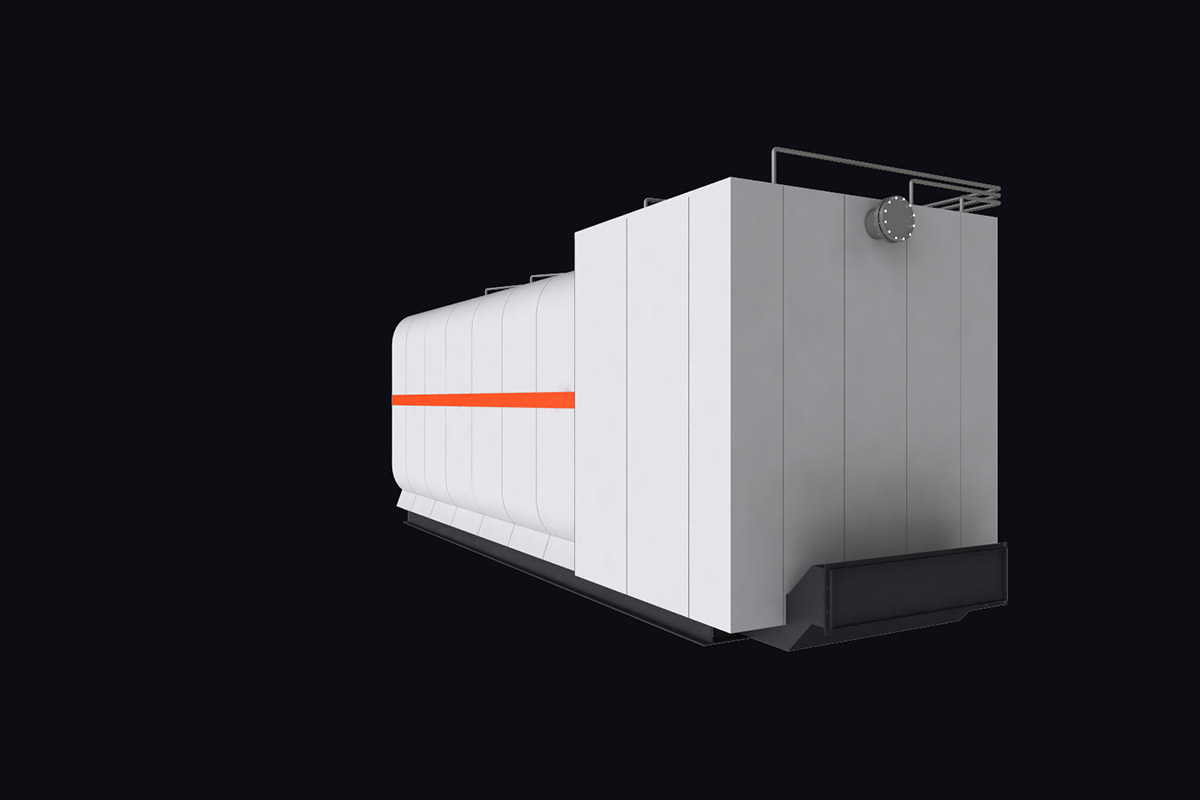

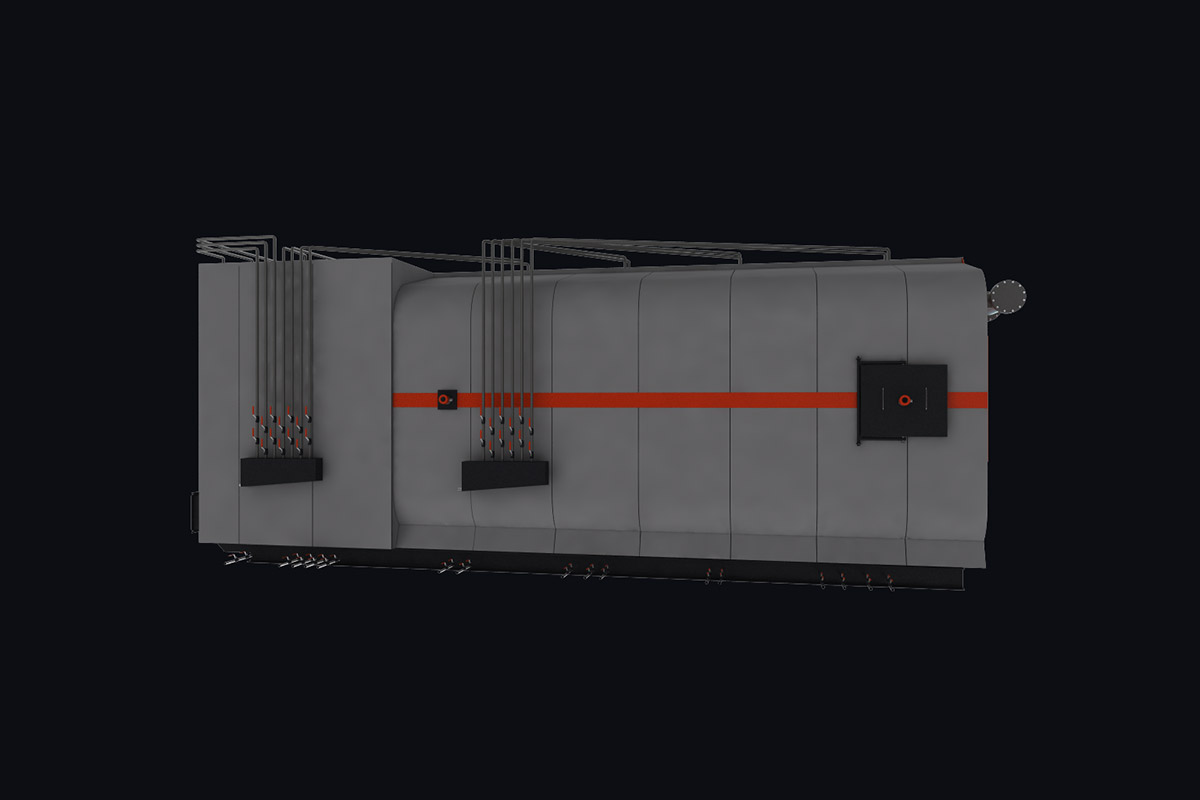

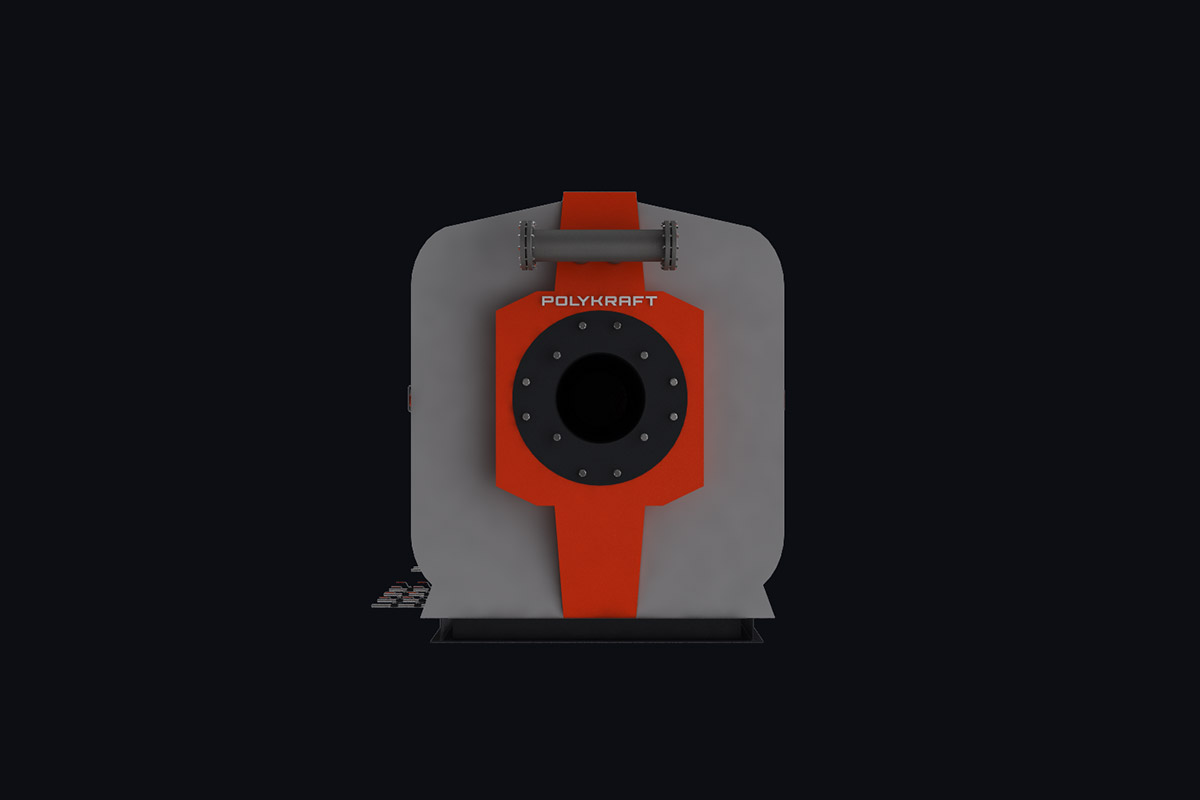

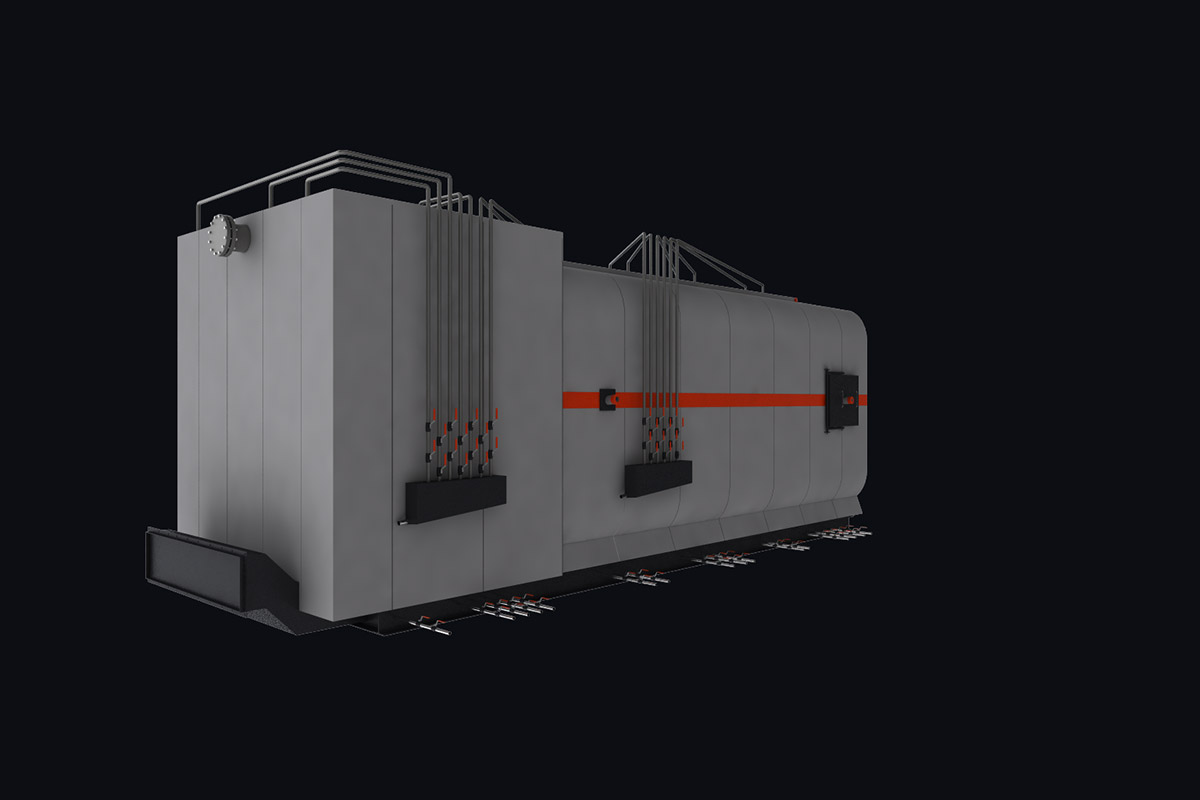

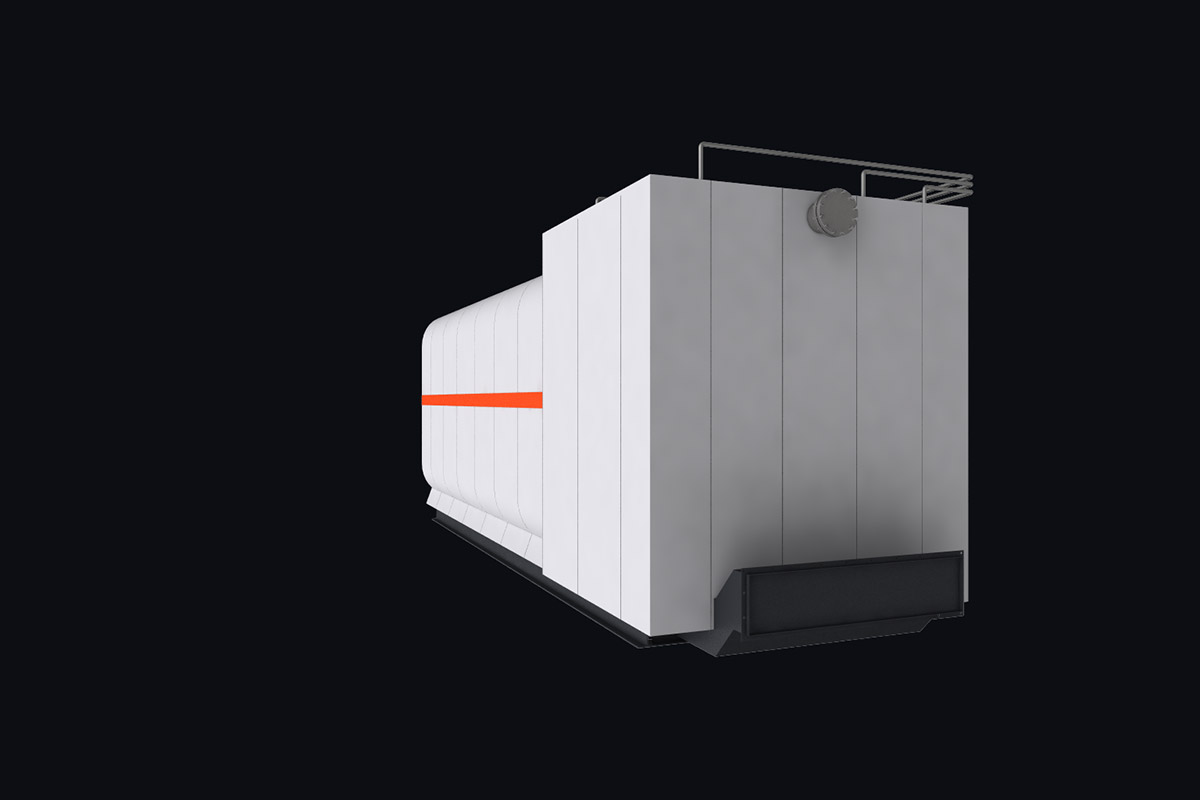

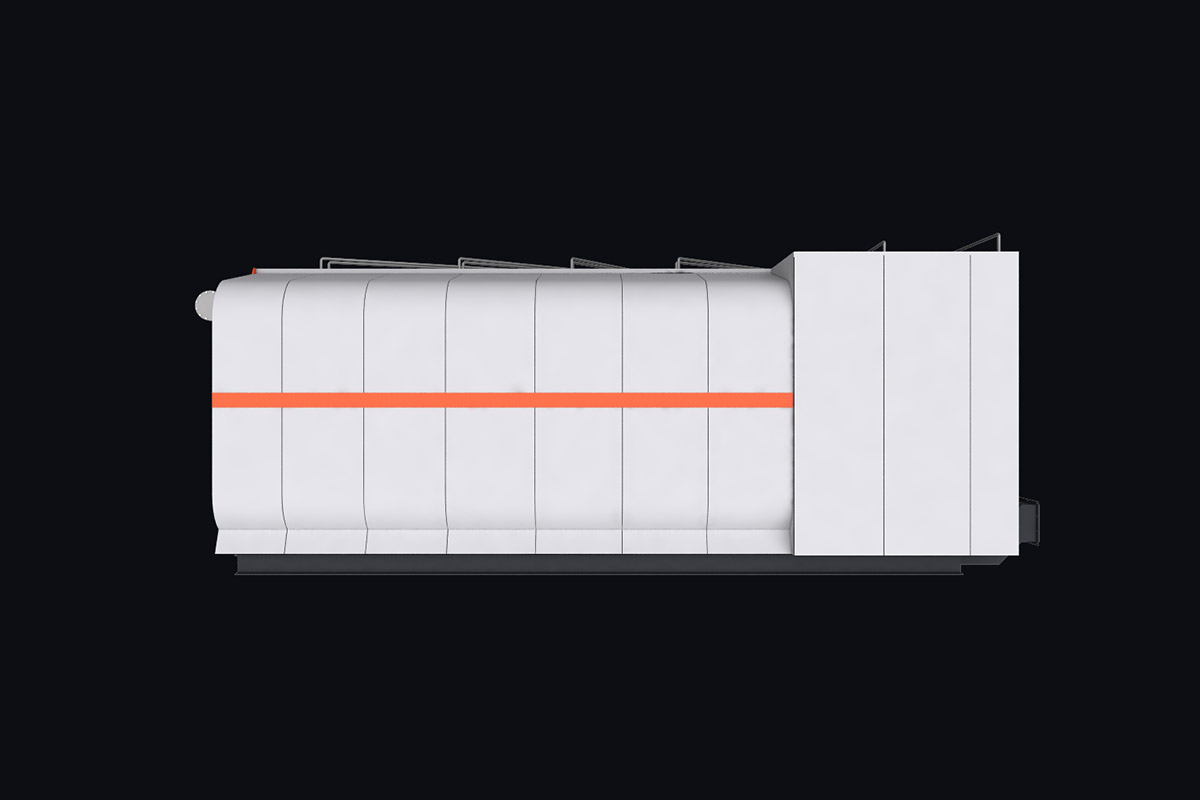

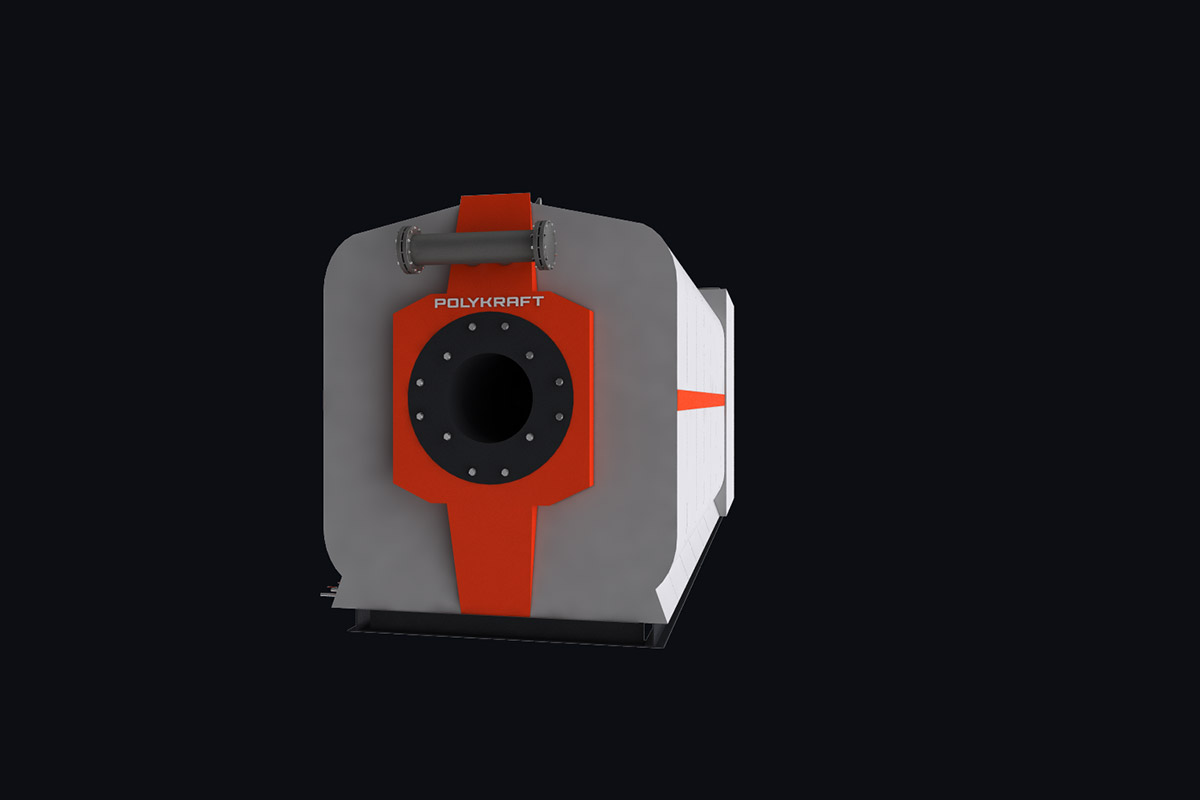

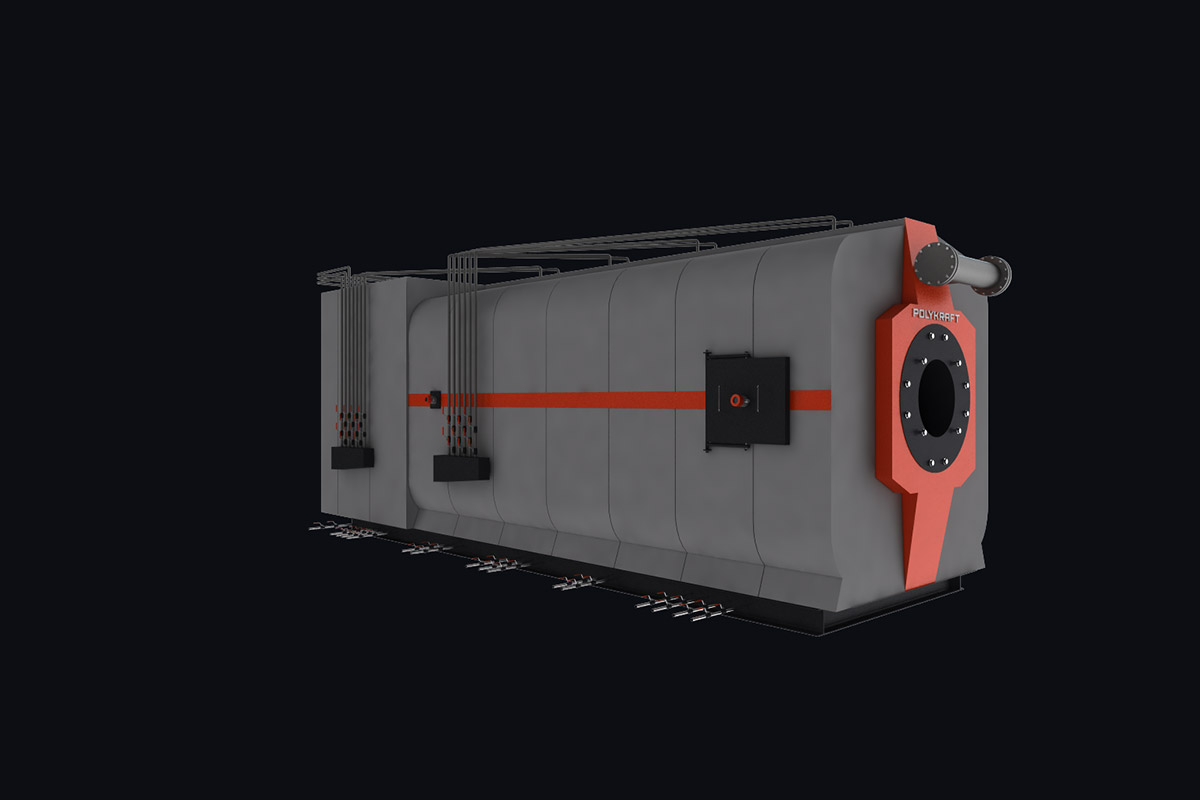

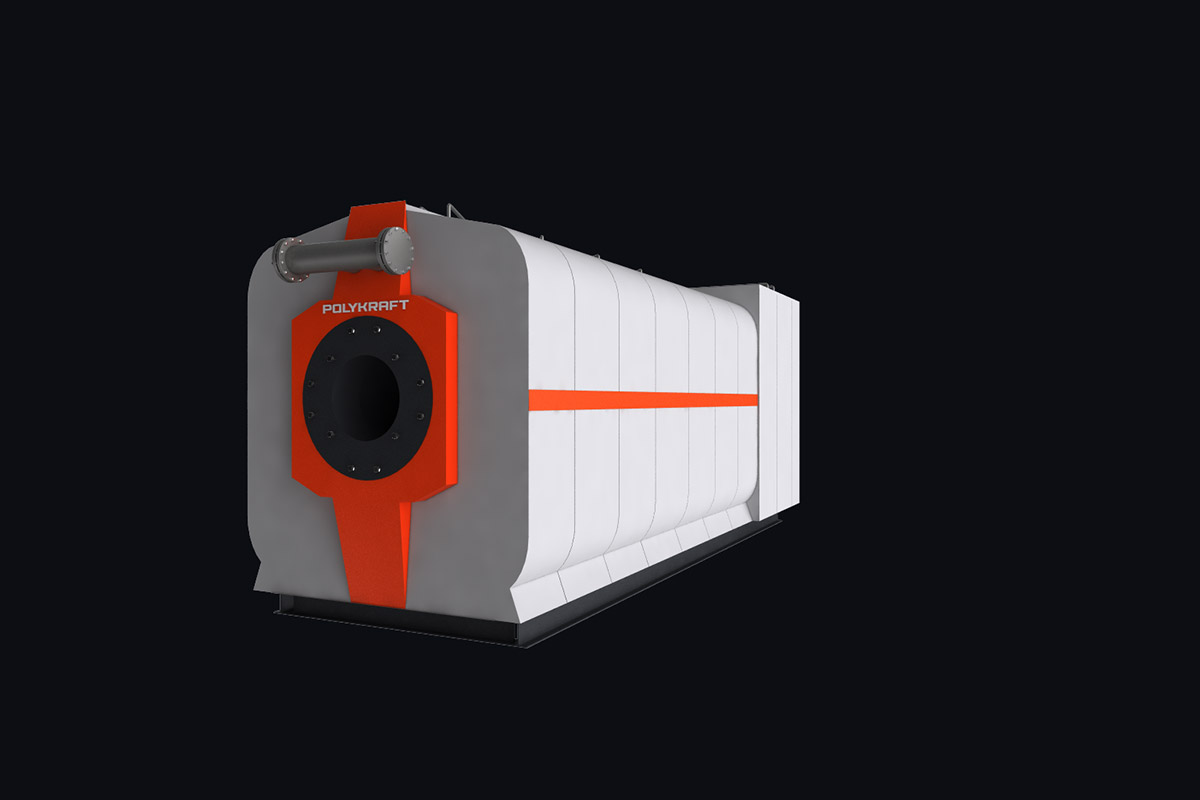

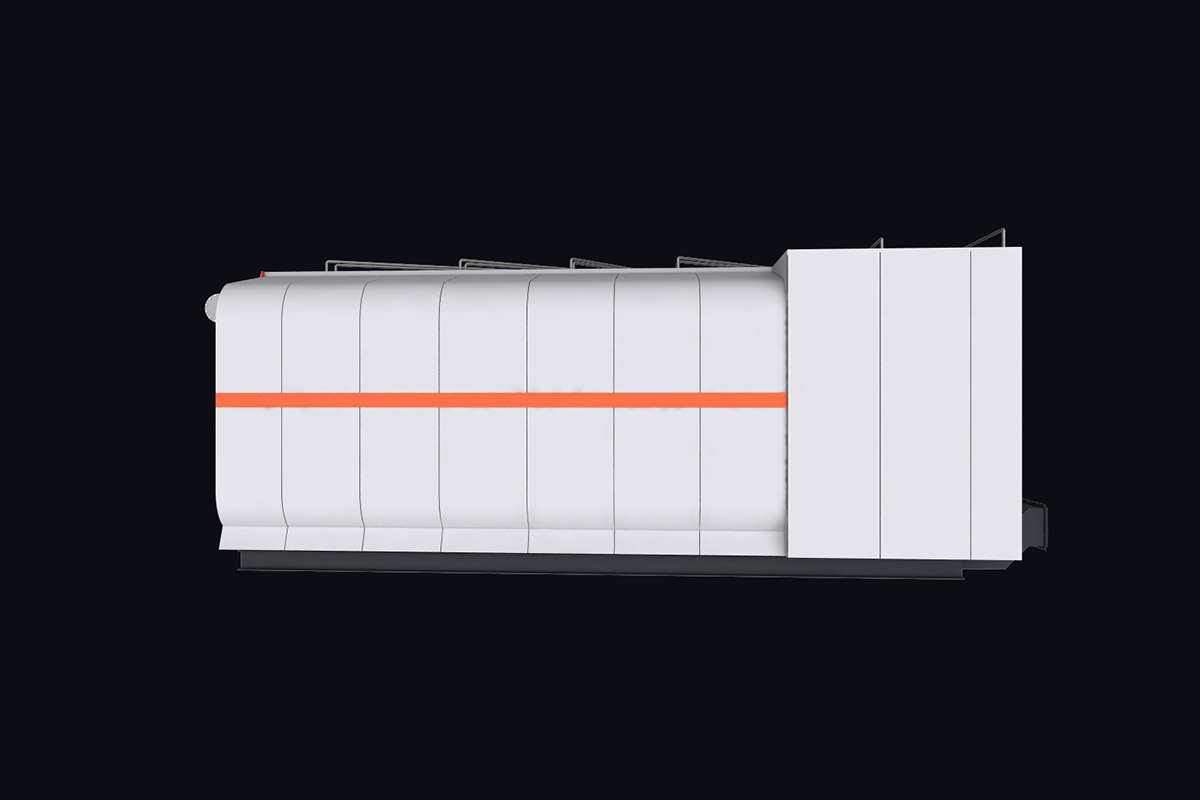

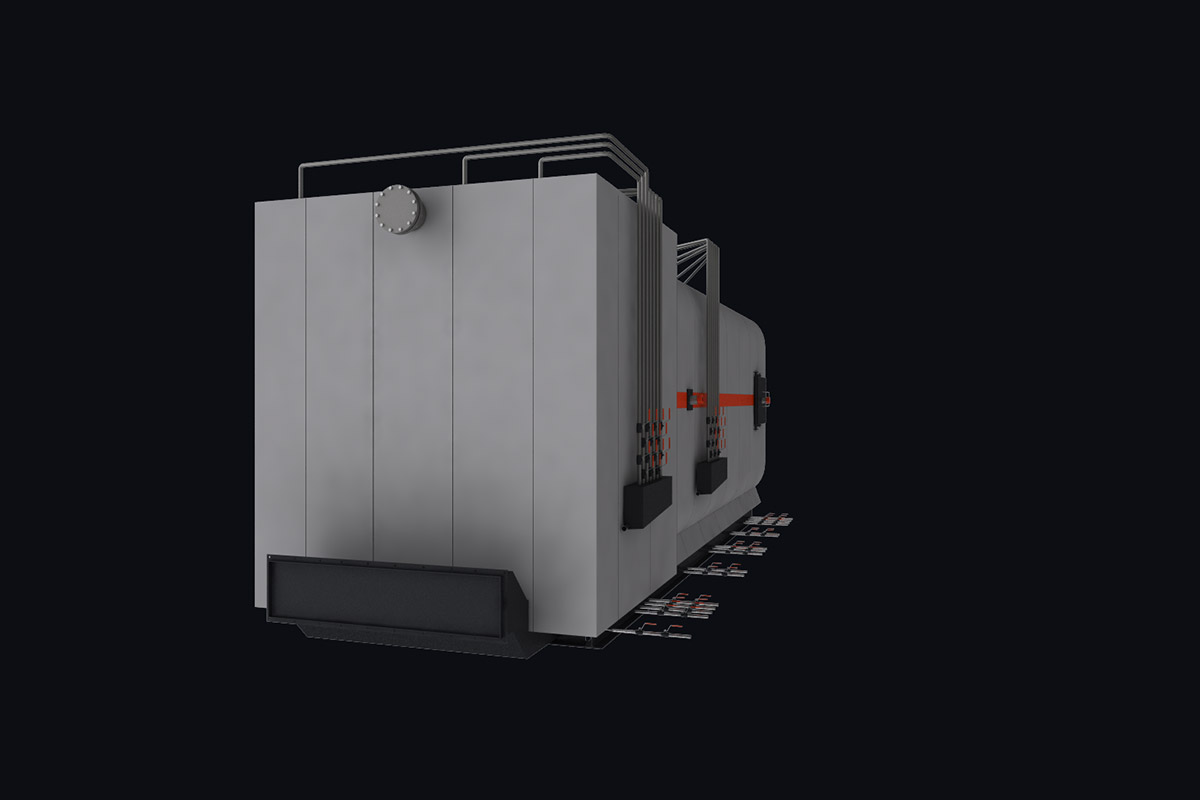

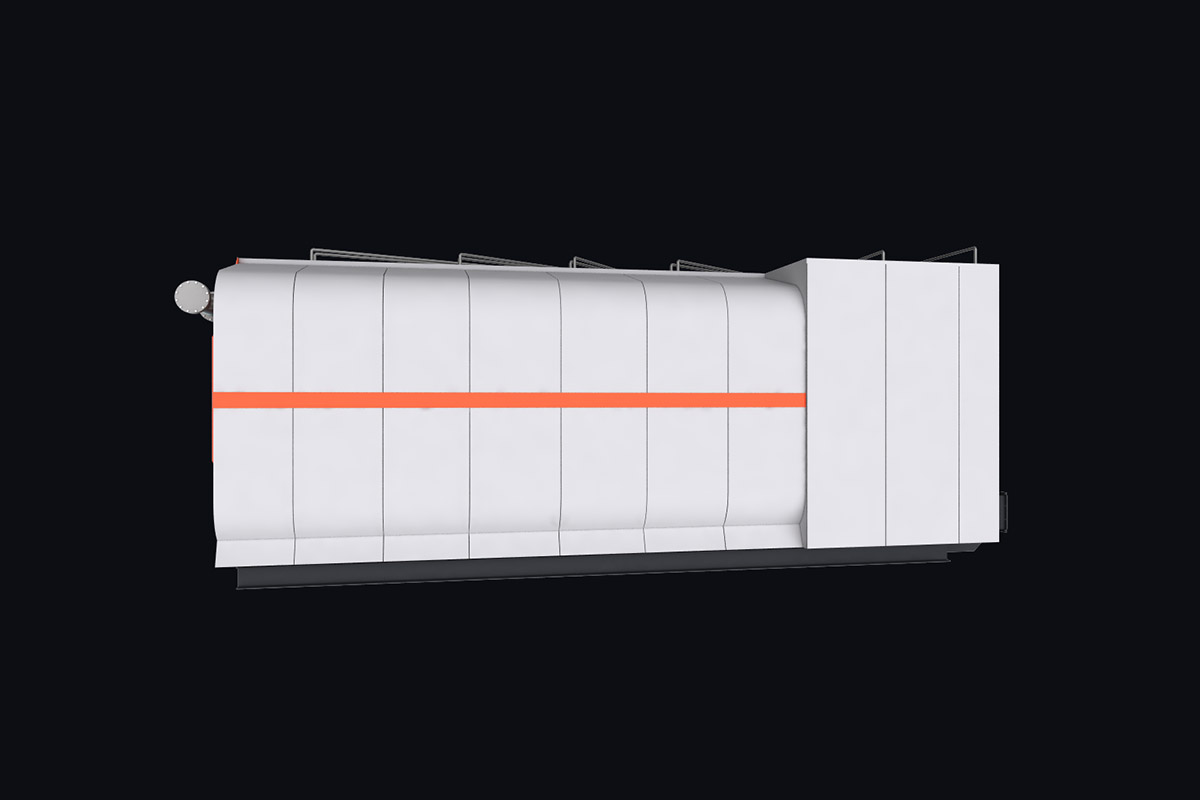

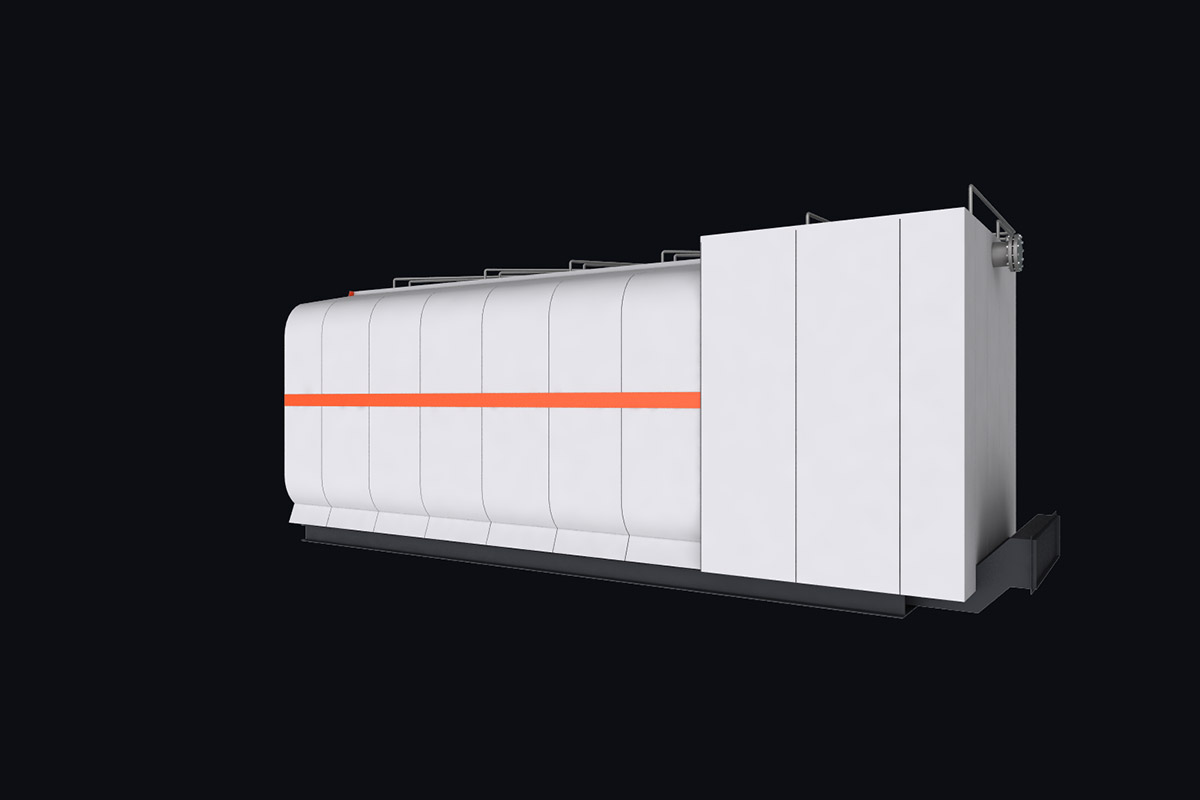

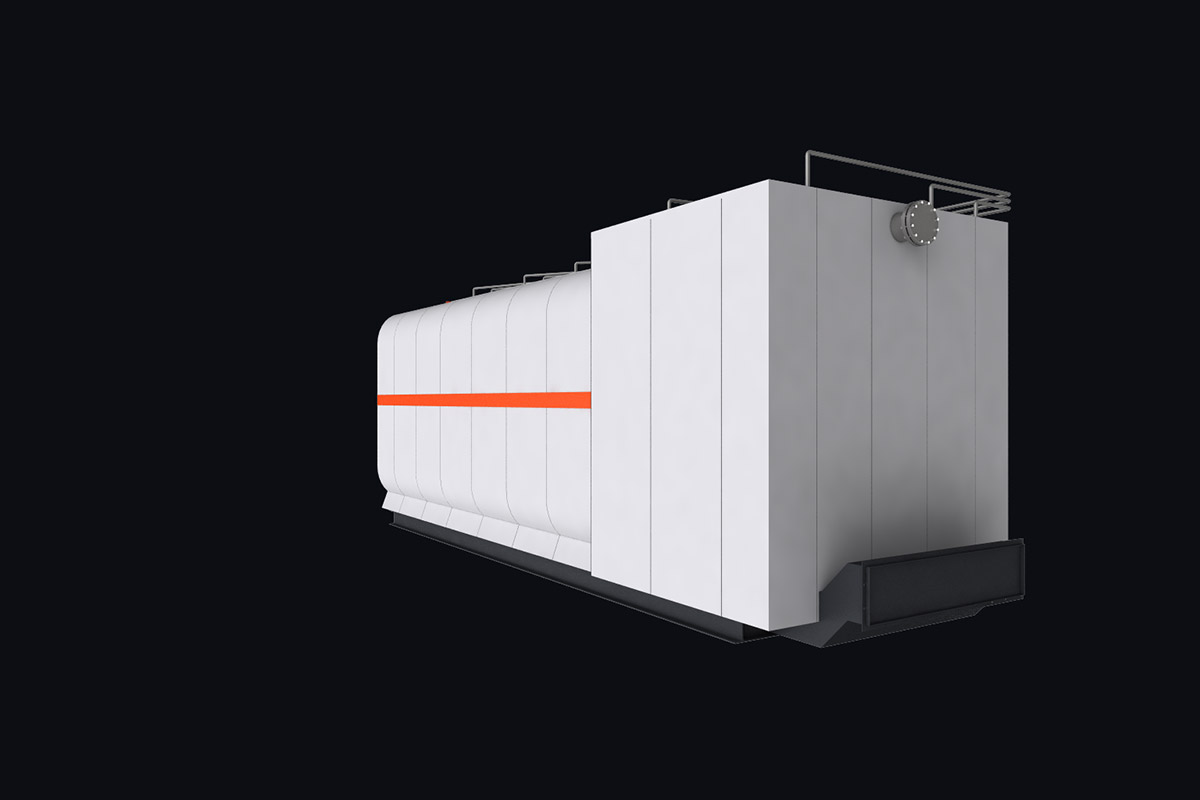

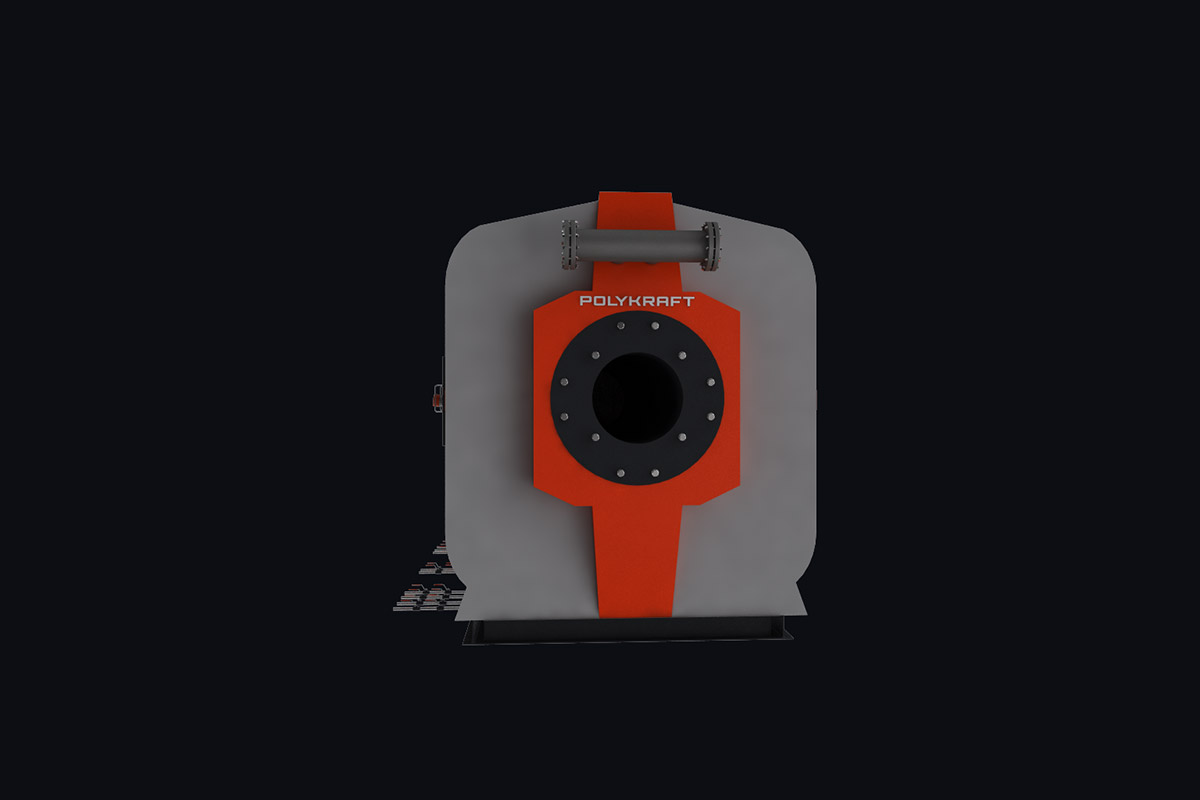

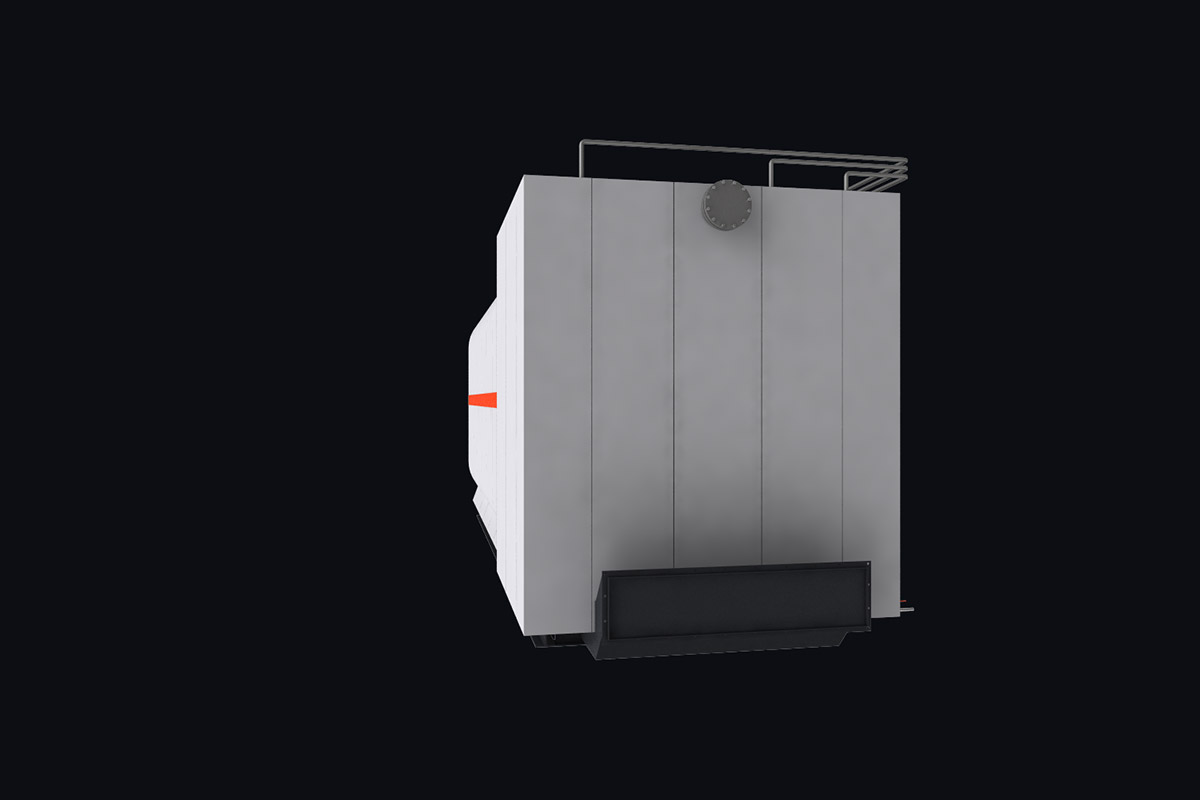

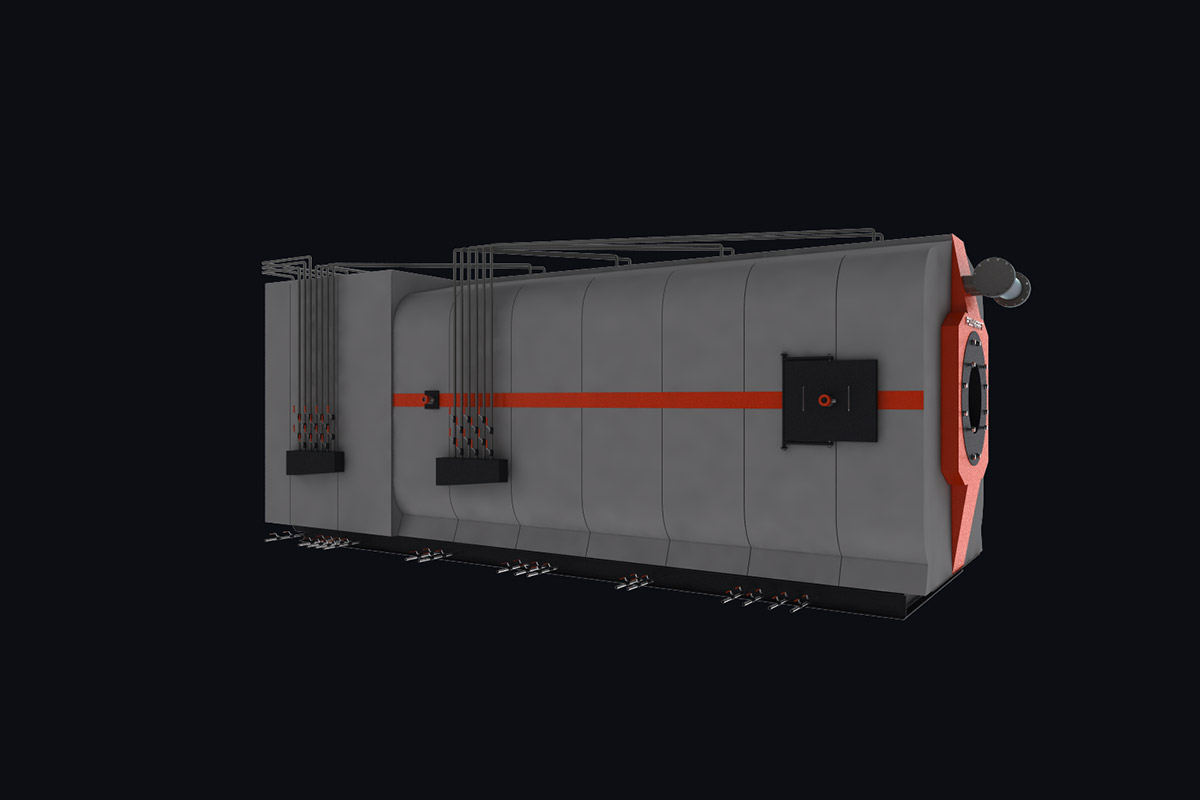

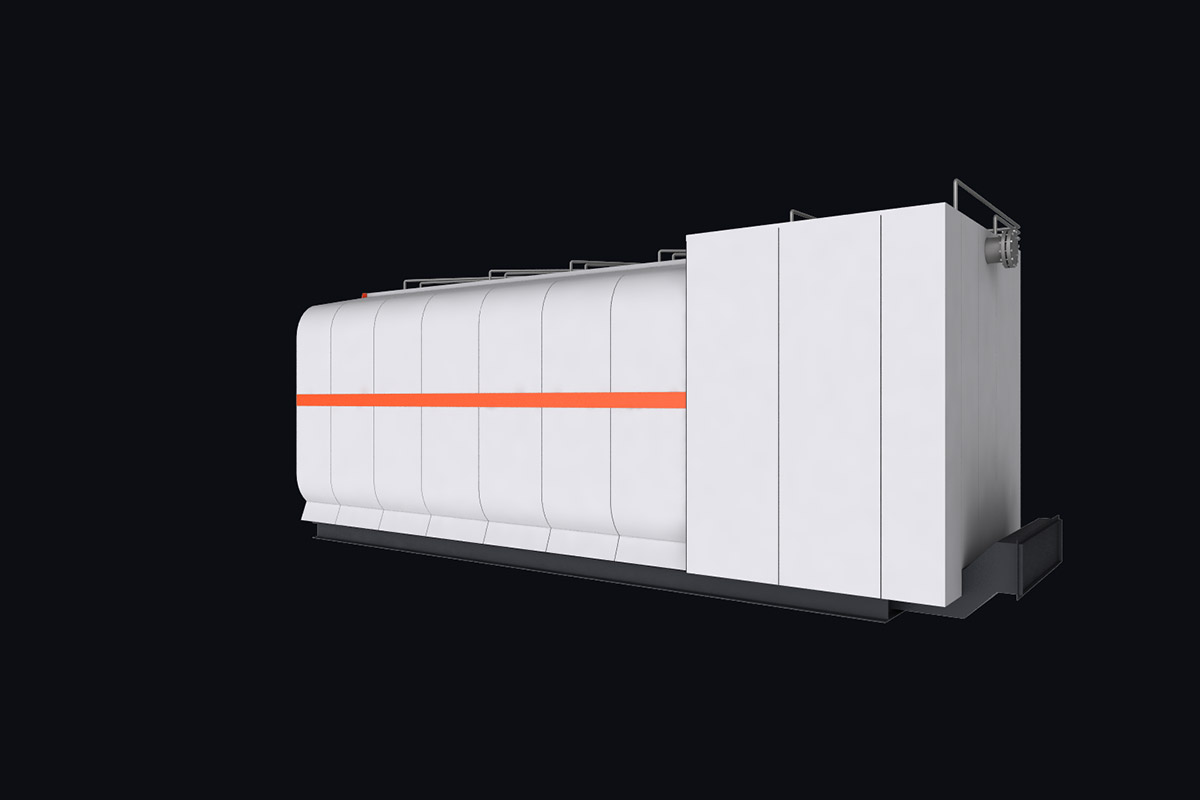

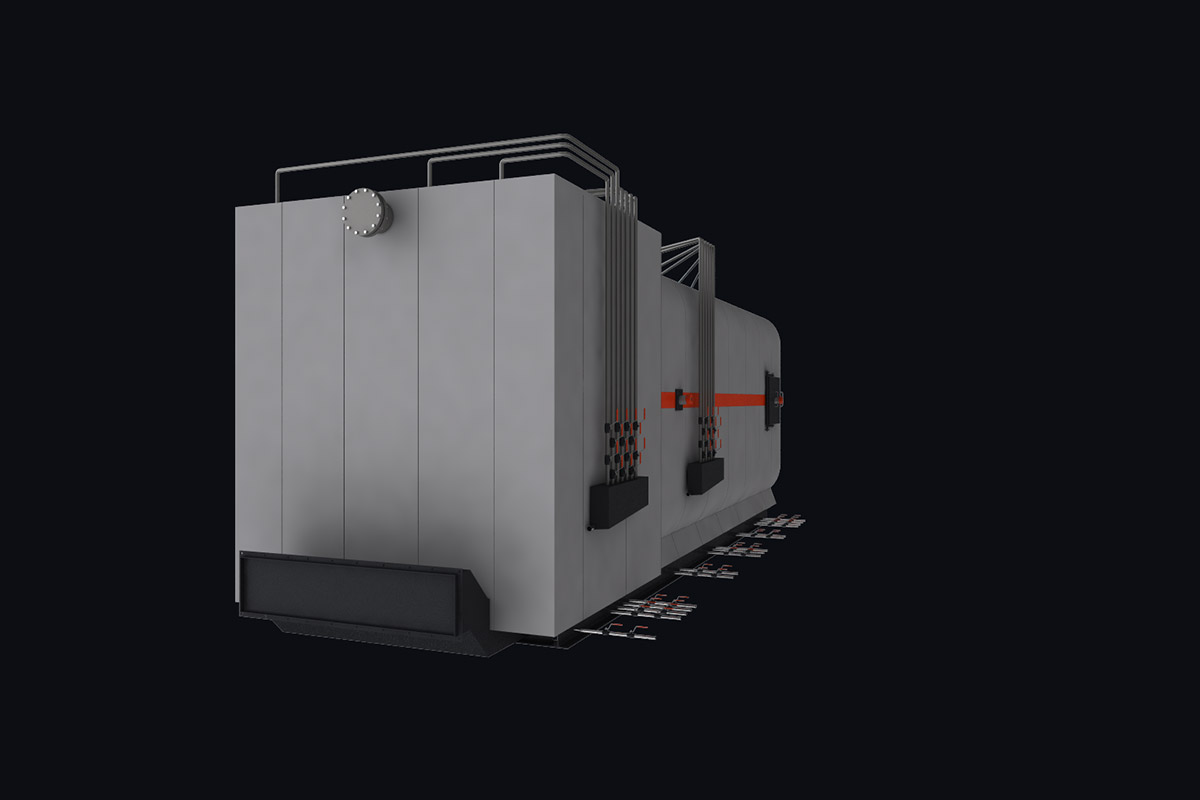

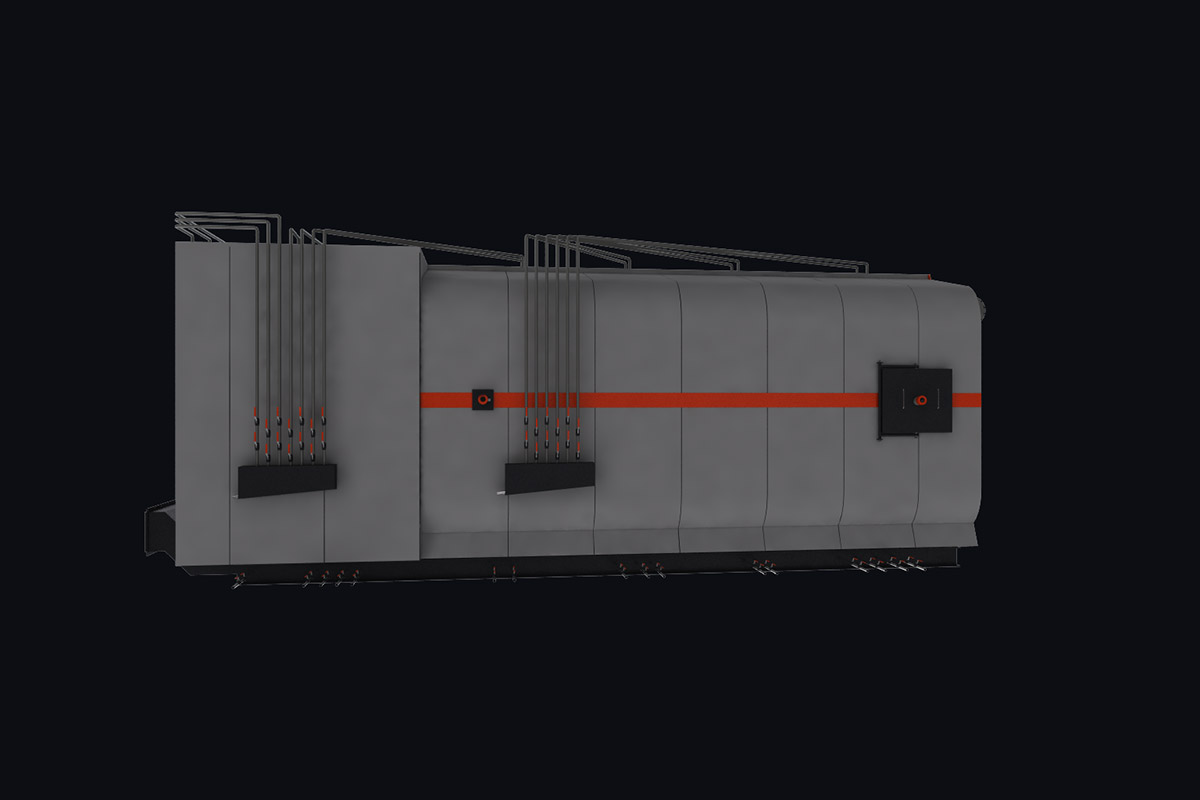

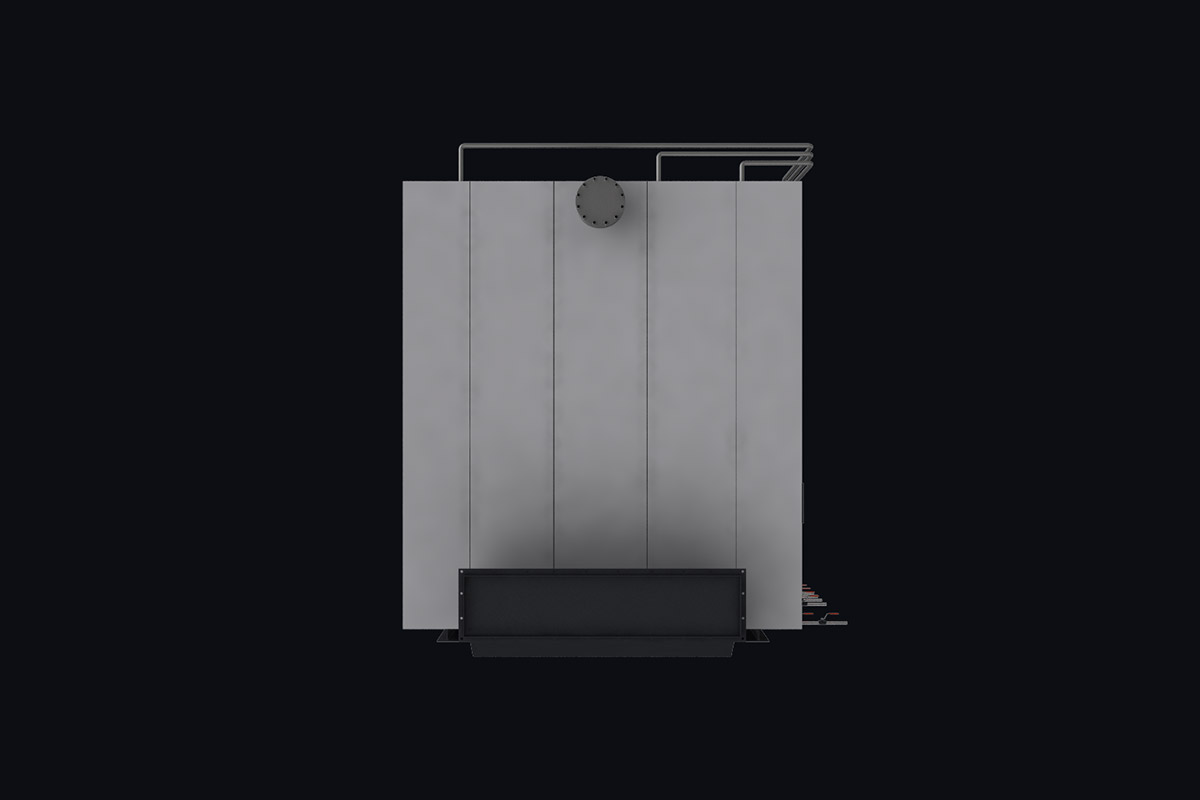

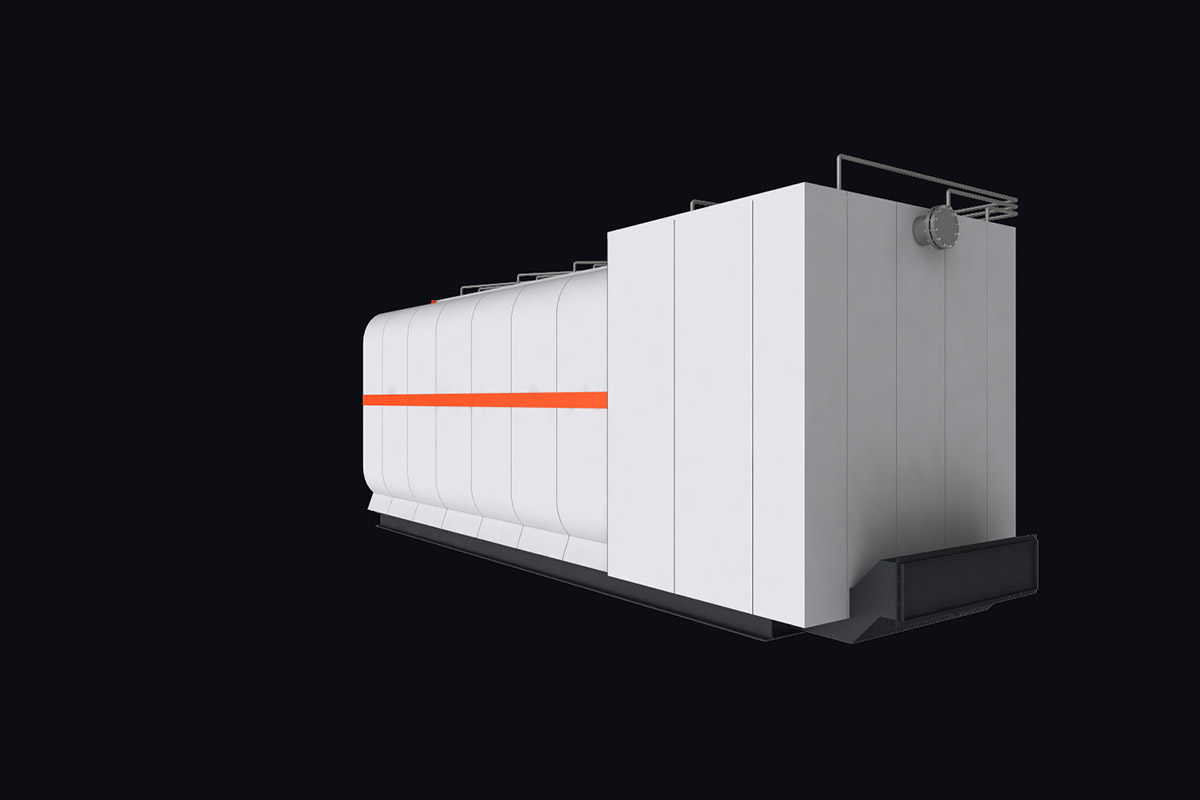

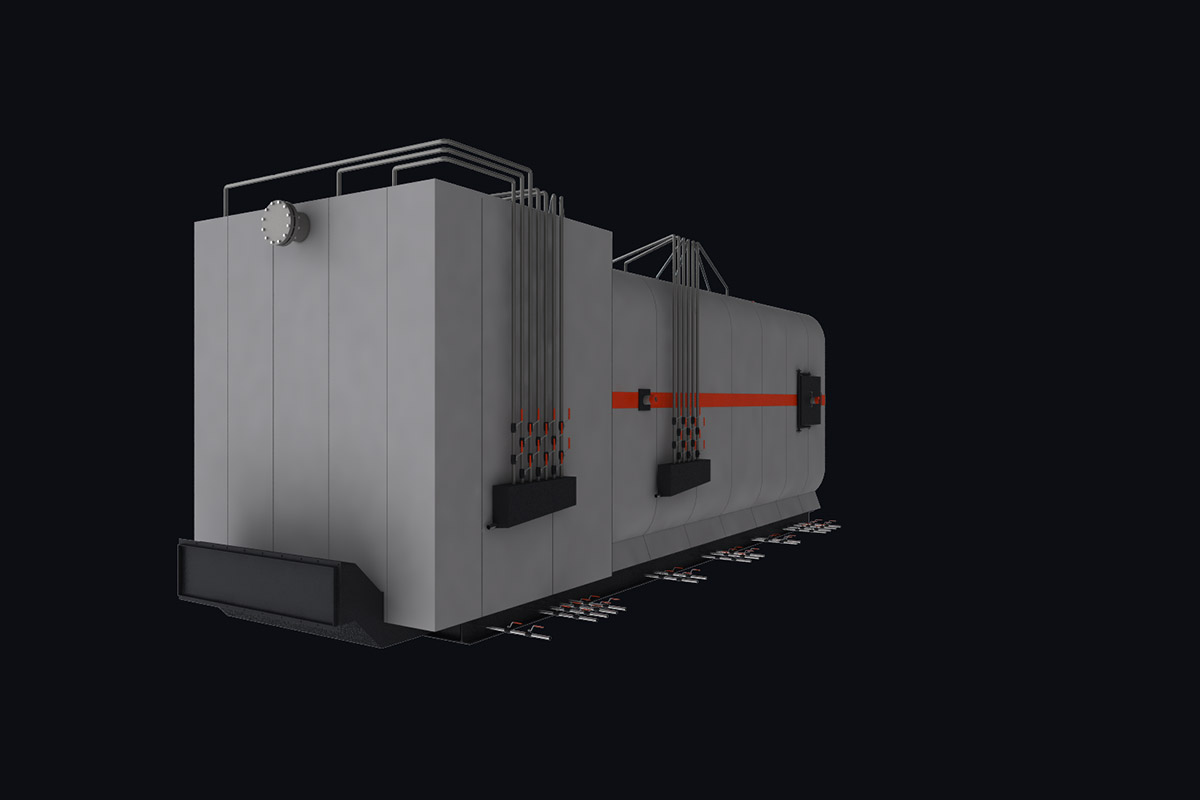

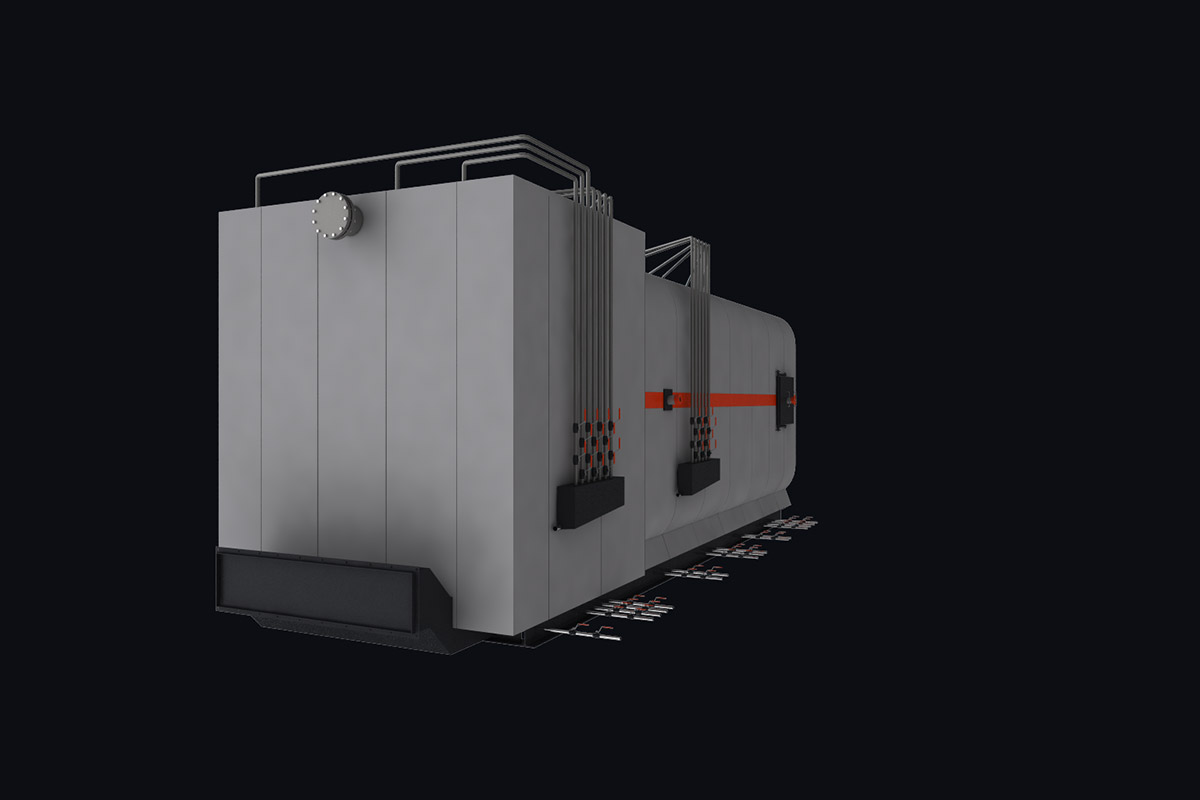

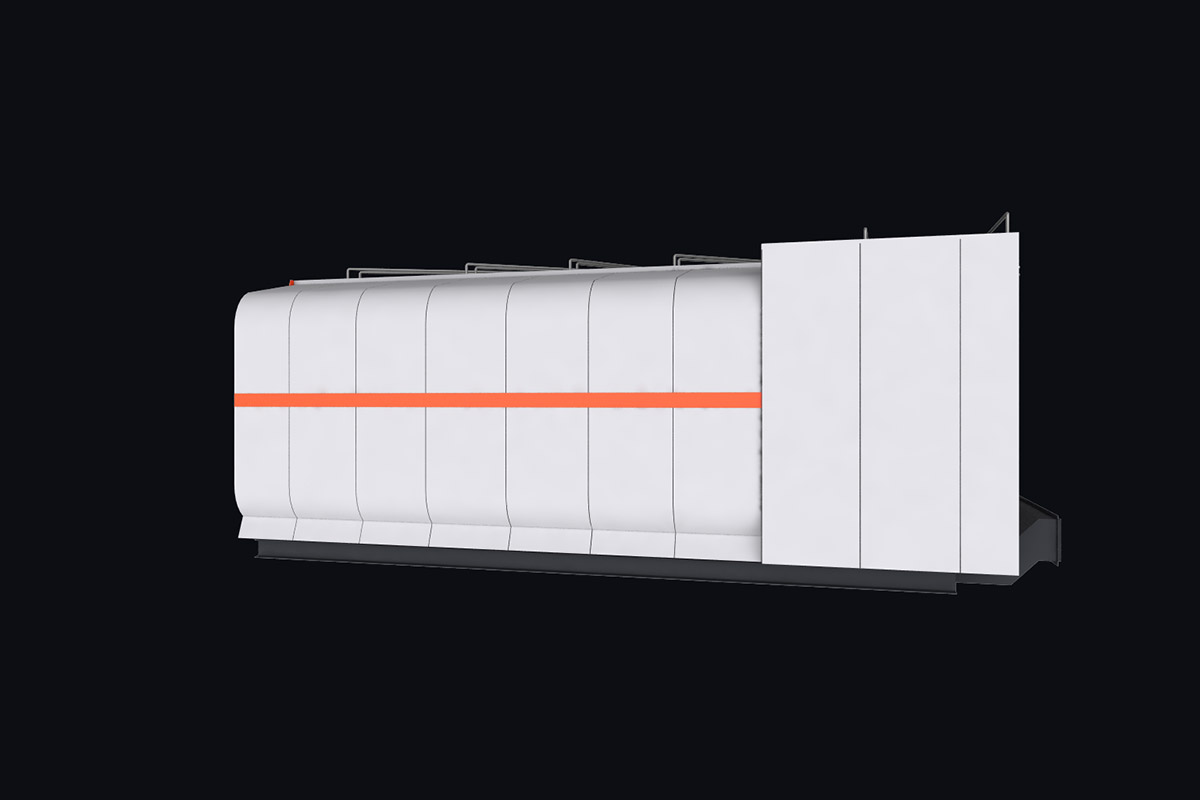

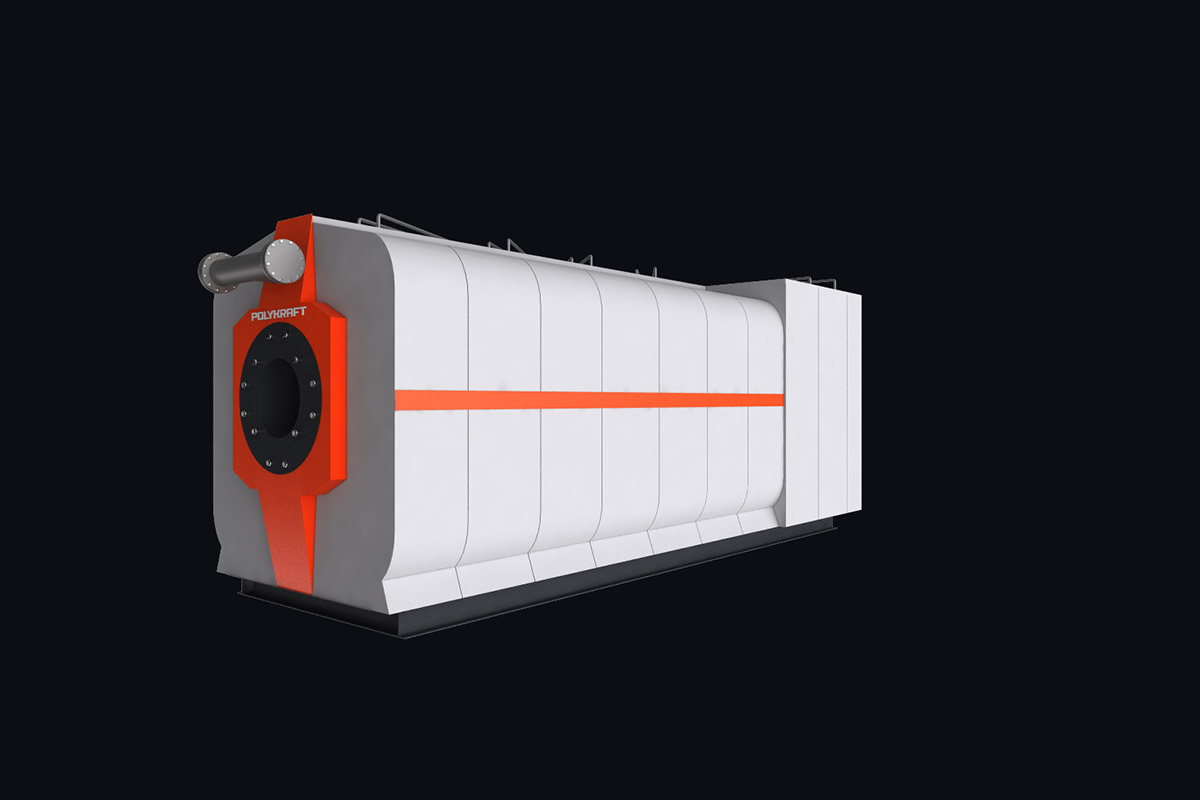

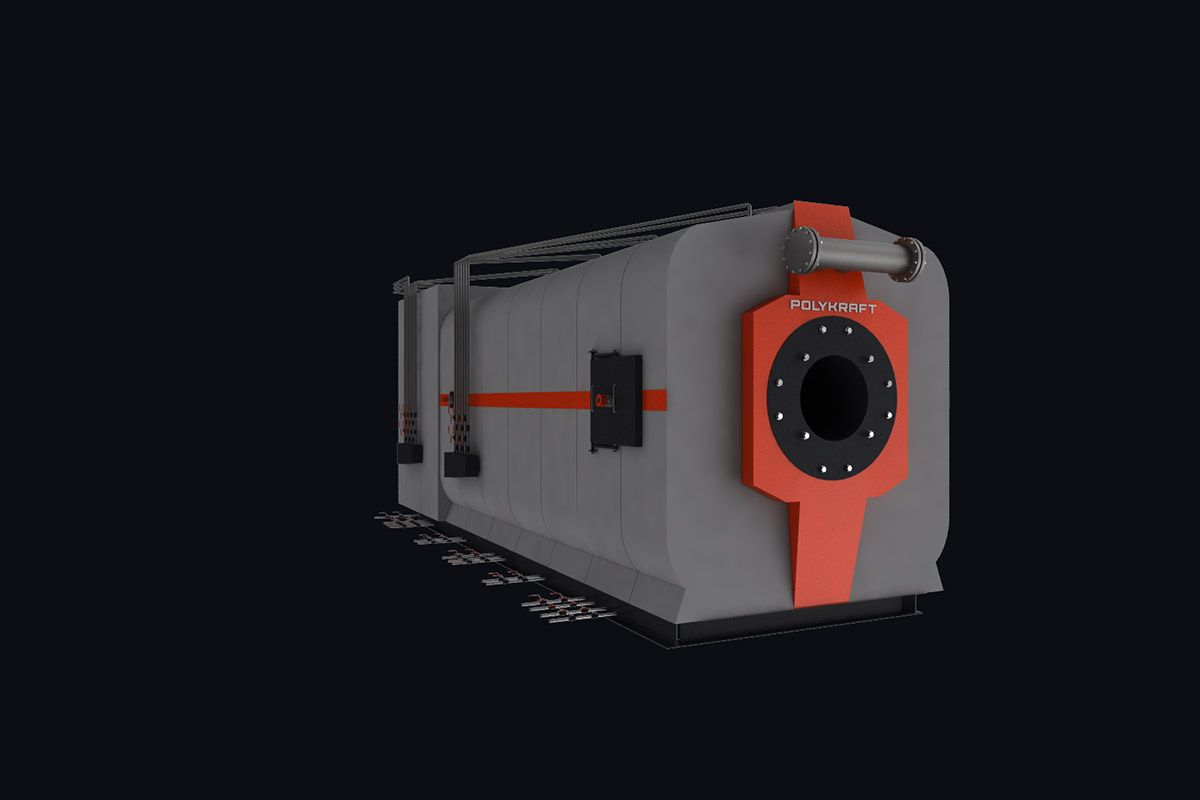

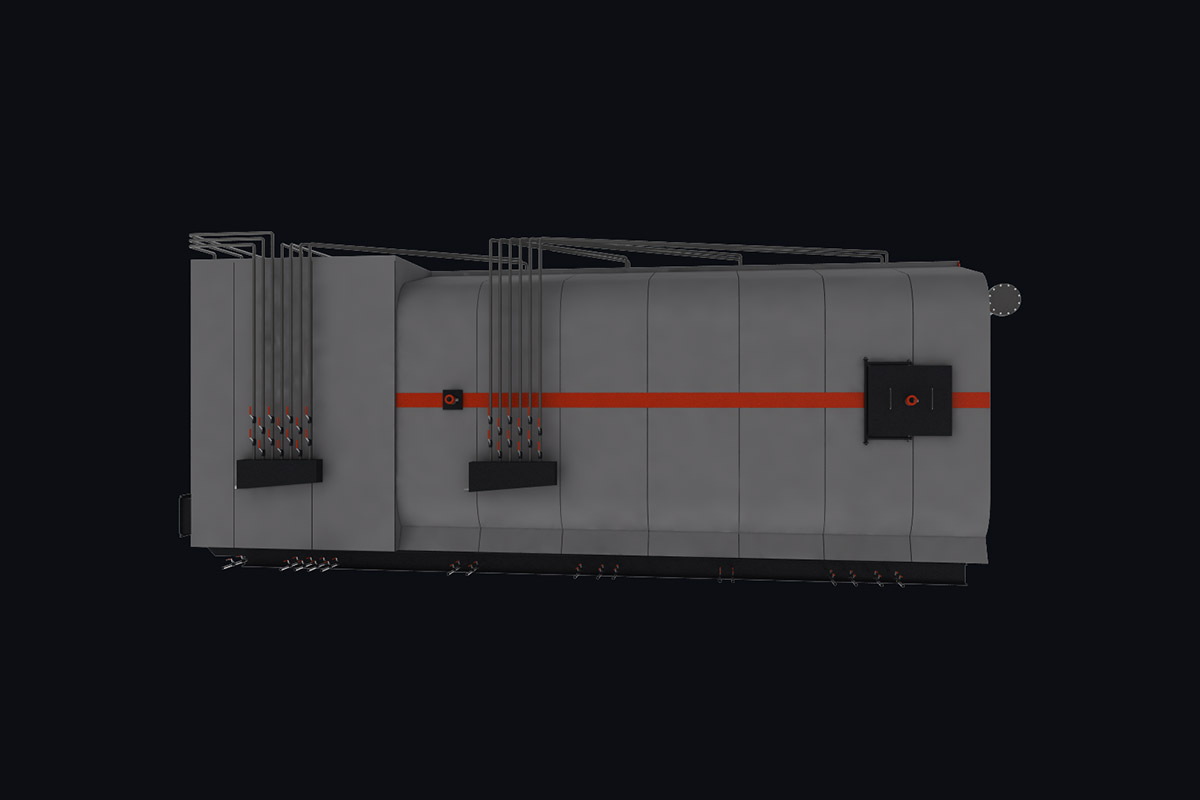

Промышленные водогрейные котлы Eurotherm 6.5 предназначены для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150 и 115 °C.
Котлы выполнены в газоплотном исполнении, имеет горизонтальную компоновку. Выбор материалов для изготовления деталей обоснован расчетом на прочность элементов котла, работающих под давлением, выполненным по нормам расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, согласованным Ростехнадзором.
Работа котла и режимы
Циркуляция воды в котле принудительная. В процессе эксплуатации котел необходимо содержать в исправности и чистоте, периодически проверять надёжность крепления всех фланцевых соединений трубопроводов. Рабочие параметры должны соответствовать данным, приведённым в таблице. Режимы нагрузки котла изменяются в соответствии с режимной картой и предустановками системы АСУ ТП. Система автоматики котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивать защиту котла при возникновении аварийной ситуации. В водогрейных водотрубных котлах нагреваемая вода протекает по трубкам малого диаметра, обтекаемым снаружи топочными газами. Подобная конструкция позволяет достичь наибольшей интенсивности передачи тепла от дымовых газов к воде и, следовательно, меньшей металлоёмкости котла в целом. В связи с большим объёмом топки котла — низкая тепловая напряжённость топочного пространства. Низкая теплонапряженность топки приводит к наиболее полному сгоранию топлива, снижению выбросов оксидов азота в дымовых газах.
Схема движения газов
Конвективная поверхность нагрева, образованная двумя ходами газов, находится следом за топочной камерой, состоит из U-образных ширм из труб ø28х3 с шагом S1 =64мм и S2=32мм. Ходы разделены экраном из труб ø51х3,5мм, который является поверхностью нагрева топочной камеры в зоне разворота газов. Боковые стены конвективного газохода закрыты вертикально расположенными трубами ø51х3,5мм, входящими в коллекторы: ø 159х8.
В верхней части конвективной поверхности, в зоне разворота газов из первого хода во второй в котлах располагается лаз для осмотра поверхностей нагрева, система ГИО (по требованию заказчика). В верхней части конвективной поверхности располагается потолочный экран, который экранирован трубами ø51х3,5мм Г-образной формы. Этот же экран является разделительным для топочного и конвективного пространства. При сжигании топлива образуется факел, который должен равномерно заполнять топочную камеру и не затягиваться в конвективную часть котла. Не допускайте касания факелом поверхностей нагрева. Горячие продукты сгорания (газы) выходят в конце топки с температурой 1000-1100 °C и проходят через секции конвективного блока, где их температура снижается до 170-220 °C, выходят в газоход.
Расчетный срок службы котла составляет 20 лет.
